Exakt färgdetektering för 100 % inline-processövervakning

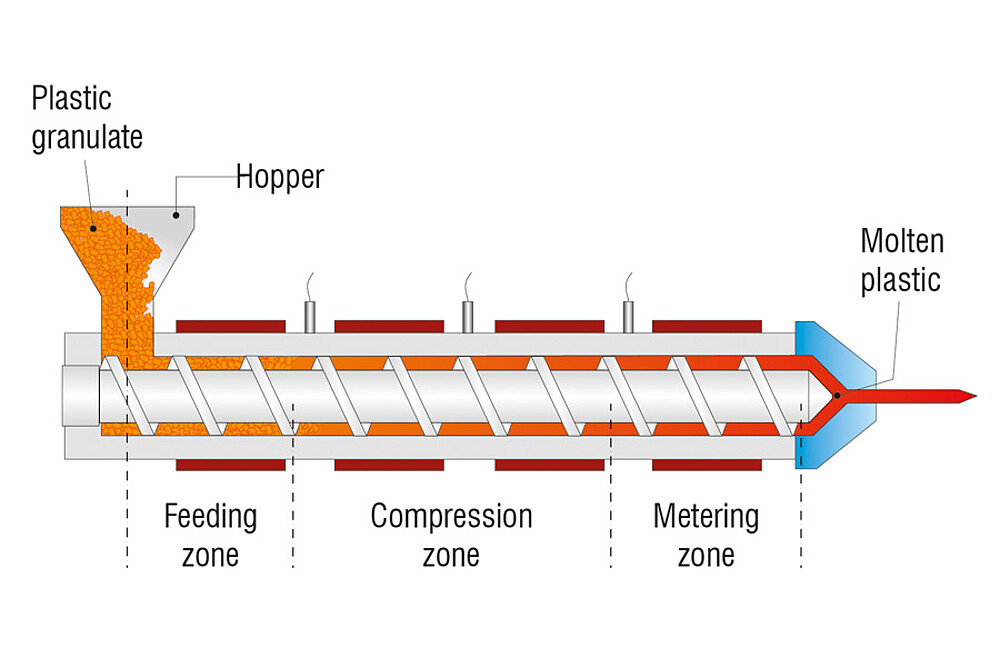

Vid bearbetning av fasta till trögflytande material som gelatin, sirap eller plaster komprimeras materialet kontinuerligt i en strängsprutmaskin och matas ut som extrudat under högt tryck.

Under strängsprutningen är en exakt temperaturstyrning avgörande. Om materialet värms upp för mycket kan det leda till termisk skada och därmed oönskad missfärgning eller förbränning. För att upptäcka sådana processavvikelser i ett tidigt skede övervakas materialets färg direkt i strängsprutmaskinen på definierade mätpositioner. Beroende på materialegenskaperna sker mätningen antingen med transmissionsmetoden (för transparenta medier som gelatin) eller med reflektionsmetoden (för opaka material som plast).

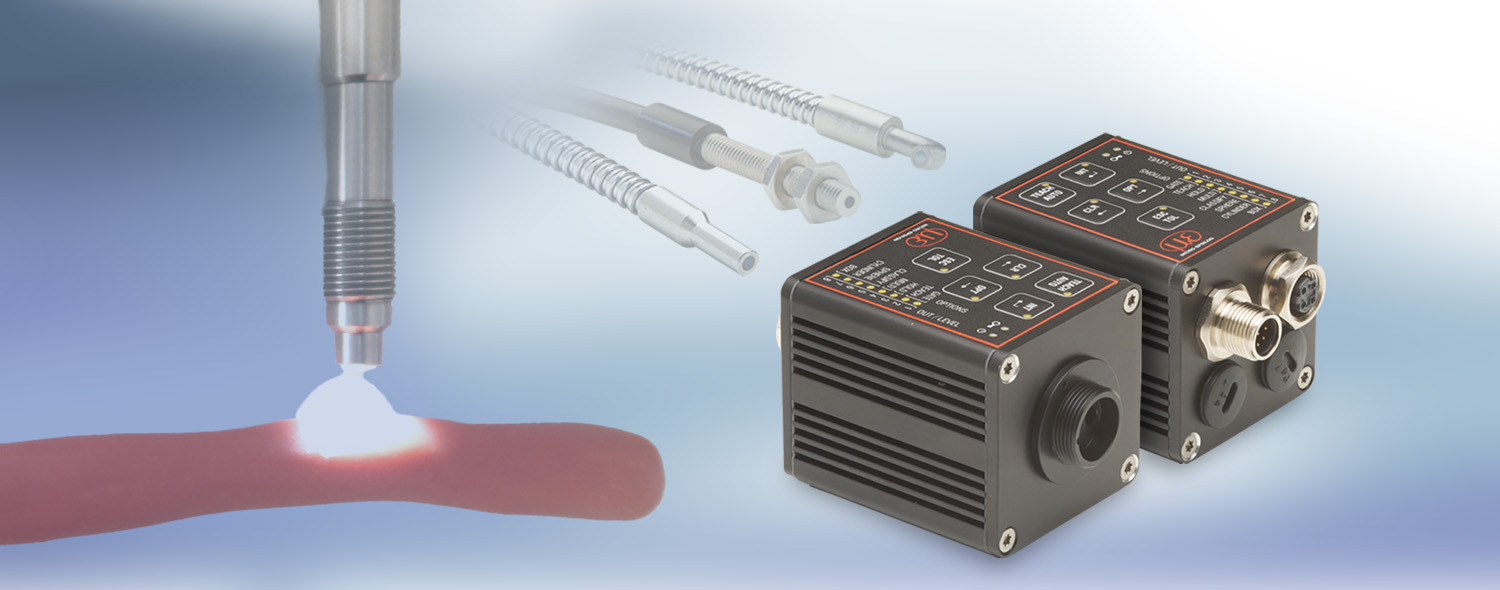

För denna inline-mätuppgift används sensorerna CFS3 (transmissionssensor) eller CFS4 (reflexsensor). Sensorerna integreras direkt i strängsprutmaskinen och finns med ¹/₂"-20 UNF- eller M12-gänga samt i olika utföranden. Det gör dem lämpliga för krävande processförhållanden med tryck på upp till 2 400 bar och temperaturer upp till 500 °C. Färgmätningen sker direkt vid strängsprutmaskinens innervägg. De insamlade mätdata används för processreglering. På så sätt kan termisk överbelastning, förbränning samt föroreningar upptäckas i tid och motåtgärder vidtas innan kassation uppstår.

De smarta och exakta färgsensorerna i serien colorSENSOR CFO från Micro-Epsilon kännetecknas av hög färgnoggrannhet, utmärkt reproducerbarhet och snabb registrering av mätvärden. Även de minsta färgskillnaderna detekteras tillförlitligt och möjliggör omedelbara åtgärder under pågående produktion. Upp till 320 färger kan läras in i 254 färggrupper. Parametreringen sker enkelt via ett intuitivt, webbaserat användargränssnitt.

Systemuppbyggnad
Sensorsystemet för färgmätning i strängsprutmaskinen består av kontroller CFO250 i kombination med en av följande sensorer:

• CFS4-T250-P200
• CFS4-BOA-T400-P2400
• CFS3-T250-P200
• CFS3-BOA-T400-P2400
• CFS4-S-E-T250 (M12)

Inkl. kabelsats för spänningsförsörjning, anslutning till PLC eller via digitala I/O.
Denna systemkombination erbjuder hög mätprecision, robust konstruktion för industriell användning samt ett utmärkt förhållande mellan pris och prestanda.

Fördelar:

• Sensorer direkt i strängsprutmaskinen med passning ¹/₂
”-20UNF eller M12
• Tryckbeständig < 2 400 bar
• Temperaturbeständig < 500 °C
• Hög reproducerbarhet ΔE < 0,3
• Multi-Teach-funktion och bildning av färggrupper
• Modernt, användarvänligt webbgränssnitt
• Hög färgnoggrannhet
• Enkel och snabb integrering av systemet även i befintliga anläggningar

Kundanpassade sensorlösningar

Utöver standardutförandena tar vi även fram kundanpassade sensor- och systemkombinationer som är optimalt anpassade efter din tillämpning. Kontakta oss eller använd vårt förfrågningsformulär – vi hjälper dig gärna.
