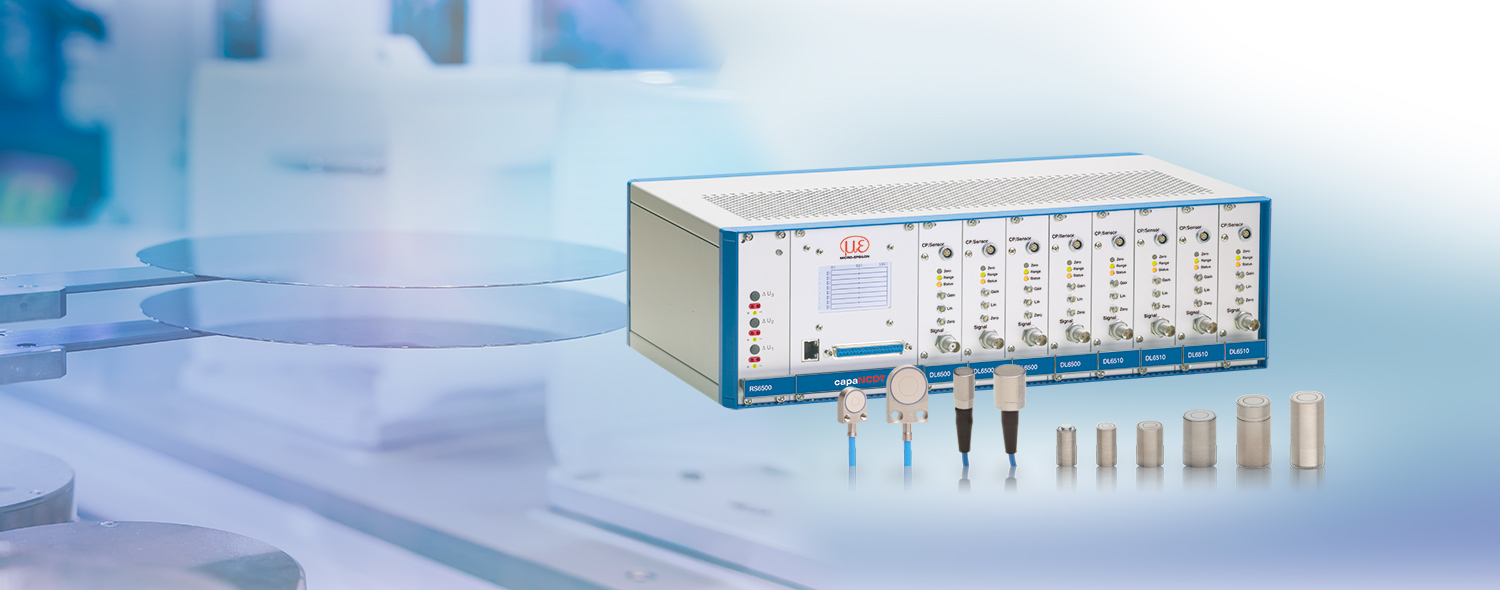

capaNCDT 6500

Nanometer flerkanalssystem

Kapacitivt multi-kanalsystem för maximal upplösning

Kapacitiva avståndssensorer är konstruerade för mätuppgifter som kräver extremt hög precision. Det kapacitiva multi-kanal systemet capaNCDT 6500 är perfekt lämpad för tillförlitliga mätningar med upplösning under nanometer. Kontrollern erbjuder en frekvensrespons på upp till 7,8 kHz (digital, med upp till fyra kanaler) eller en bandbredd på 8,5 kHz. Förutom analog utgång finns även EtherCAT interface som tillval. EtherCAT gör det möjligt att överföra data i realtid, med höghastighets-integrering till existerande mätmiljö och synkronisering av två system. Inställningar och konfigurering av capaNCDT 6500 systemet görs enkelt via webbläsaren.

Kontakt
logo

Detaljer

  1. Mätområde (mm): 0,05 | 0,2 | 0,5 | 1 | 2 | 3 | 5 | 10
  2. Upplösning max. 0,0375nm
  3. Linjäritet max. 0,01µm
  4. Bandbredd 8,5 kHz (-3dB)
  5. Dataöverföring (digital output) 7.8kHz
  6. Analog utgång (spänning/ström)
  7. Ethernet, EtherCAT
  8. Modulär – upp till 8 kanaler
  9. Intern eller extern förförstärkare
  10. Användarvänlig inställning och konfigurering via webbläsare
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
+46 8 564 733 80
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

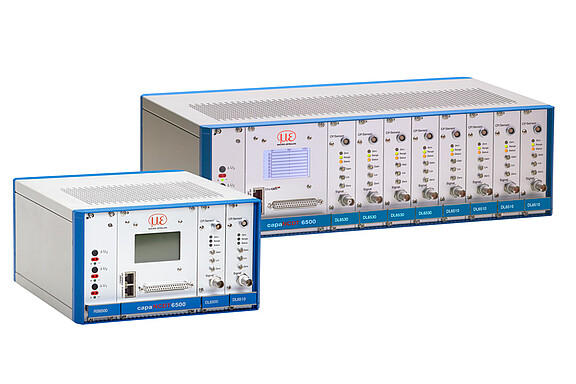

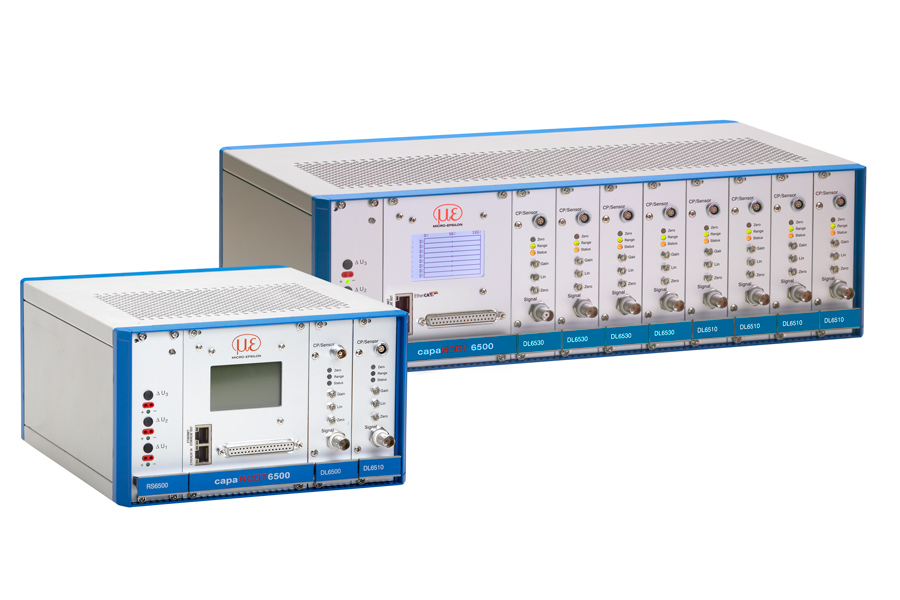

Maximal upplösning

capaNCDT 6500 systemet är designat för mätuppgifter som kräver sub-nanometerupplösning. Dess styrkor har speciellt tydligt påvisats i positioneringstillämpningar inom halvledarindustrin samt i laboratorietillämpningar. Den modulära capaNCDT 6500 är designad för multi-kanal applikationer. Upp till 8 sensorer kan via förförstärkare anslutas till signalkonditioneringsenheten.

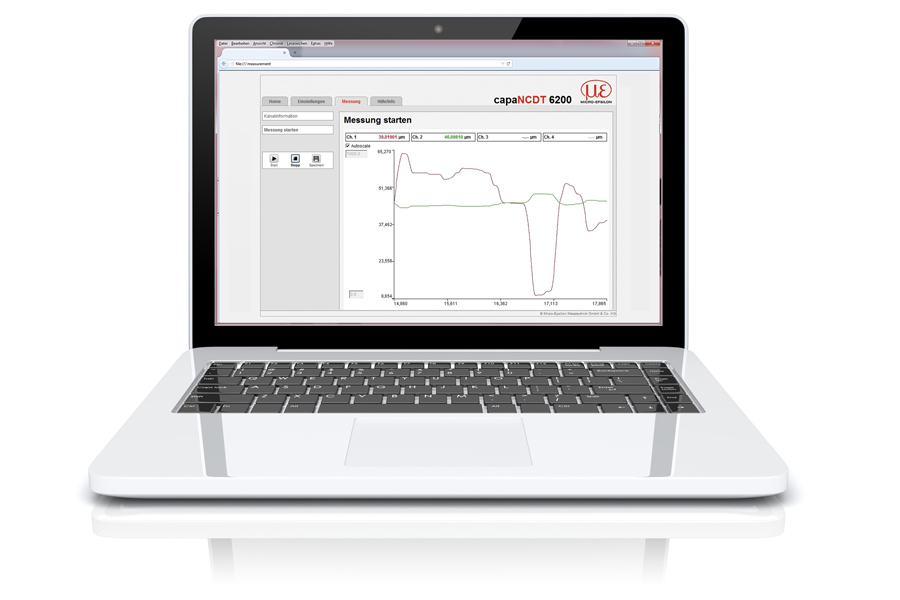

Laptop with web interface

Enkel att använda via webbinterface

Tack vare det användarvänliga webbinterfacet kan hela konfigurationsprocessen av kontroller och sensorer göras utan användning av ytterligare programvaror. Webbinterfacet nås via Ethernet och erbjuder inställnings- och konfigurationsfunktioner för filter, aritmetiska länkar och andra användbara parametrar som triggning, mätvärdeslagring och linjärisering.

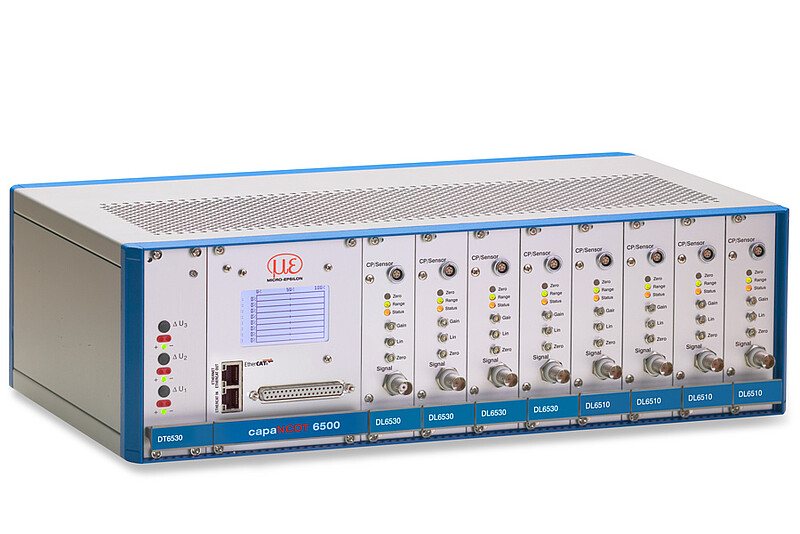

Controller capaNCDT 6530 - Capacitive controller with sub-nanometer resolution

Den kapacitiva kontrollern DT6530 erbjuder maximal upplösning och signalstabilitet för kapacitiv avståndsmätning. Kontrollern kan arbeta med upp till 8 kanaler och fungerar inte enbart för elektriskt ledande material utan även på isolatorer. Förutom analoga utgångar är kontrollern även utrustad med Ethernet. Kontrollern DT6530 är kompatibel med alla sensorer och kablar i capaNCDT-serien.

Detaljer

  1. Upplösning dynamisk 0,002 % FSO (8,5 kHz)

  2. Bandbredd 8,5 kHz (-3 dB) (omkopplingsbar 20 Hz; 1 kHz; 8,5 kHz)

  3. Analog utgång 0…10 V (kortslutningssäker), 4…20 mA; 0…20 mA

  4. Digitalt interface Ethernet 24 bit; EtherCAT

  5. Specialtrimmning: upp till 4 gånger standard kabellängd

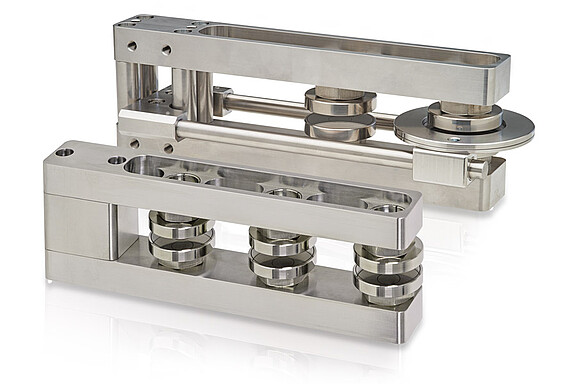

Mounting frame for double-sided thickness measurement

Monteringsbygeln har konstruerats för dubbelsidig tjockleksmätning med kapacitiva sensorer och hjälper till att rikta in mätpunkterna mot varandra. Med hjälp av bygeln ligger sensorerna exakt på en axel så att mätpunkterna är anordnade så att de överlappar. På så sätt förhindras en förskjuten mätning och ett tillförlitligt mätresultat med maximal precision uppnås. Monteringsbygeln har plats för upp till 6 sensorer. Två sensorer bildar ett mätställe.

Detaljer

  1. Flerspårig tjockleksmätning vid upp till 3 ställen samtidigt

  2. Exakt mätning vid temperaturer på upp till 100 °C tack vare hög temperaturstabilitet

  3. Vakuumduglig

  4. Mycket kompakt konstruktion

  5. Enkel integration och montering i efterhand i existerande anläggningar

  6. Kompatibel med capaNCDT sensormodeller

  7. Kalibreringsbar version möjliggör en hög precision i tjockleksmätningen
