Mätning av temperaturrelaterad utvidgning i spindlar

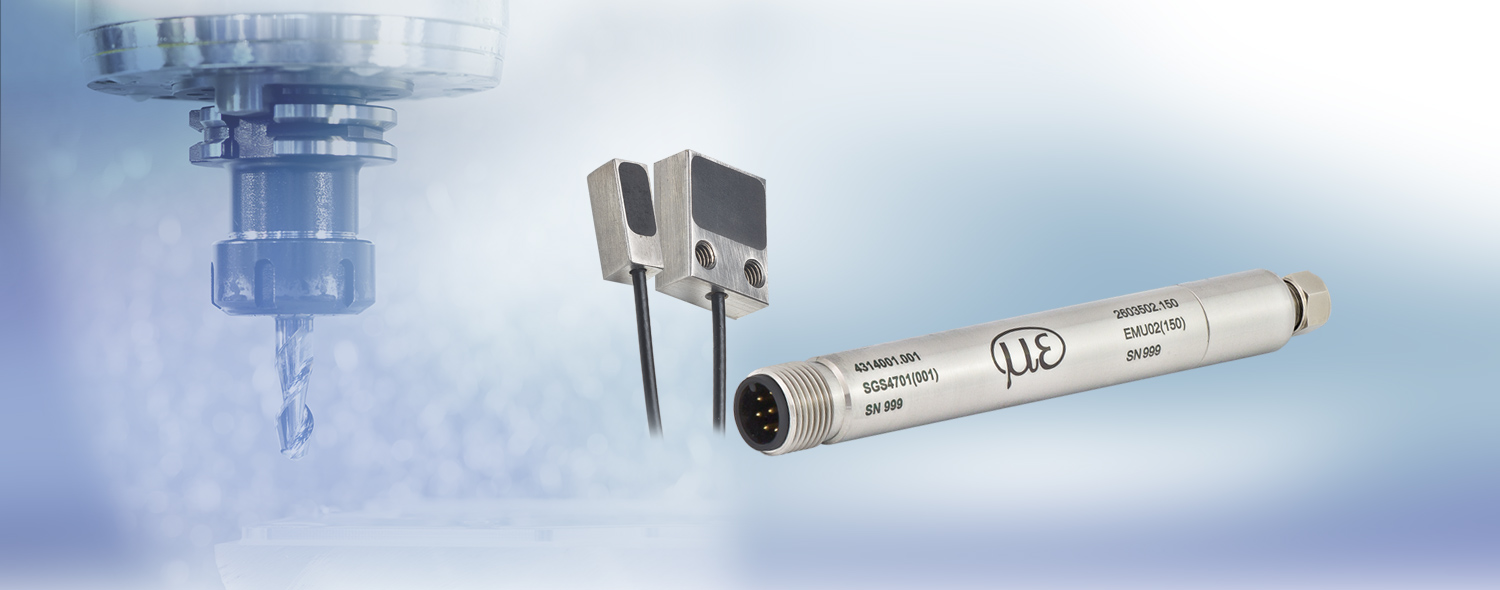

Positionsmätningssystemet SGS 4701 (Spindle Growth System) har utvecklats för höghastighets fräsmaskins tillämpningar. På grund av hög avverkningshastighet utvecklas värme som i sin tur orsakar utvidgning i maskinspindeln och för att bibehålla den fördefinerade spindelpositionen måste man kompensera för detta. SGS-sensorn mäter den termiska och centrifugalkrafts utvidgningen av spindeln. Mätningen utförs normalt på "labyrint-ringen". Såväl som man mäter den linjära termiska utvidgningen mäter man också temperaturen på sensorn som kan avläsas och registreras. Dessa mätvärden matas in i CNC-maskinen som korrektionsvärden för att kompensera för positionsfel.
Robust design

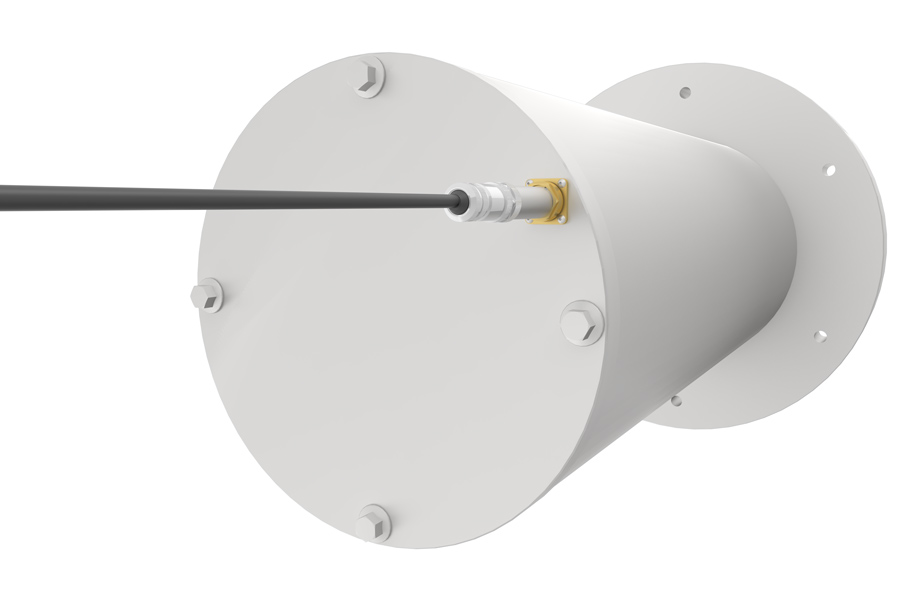

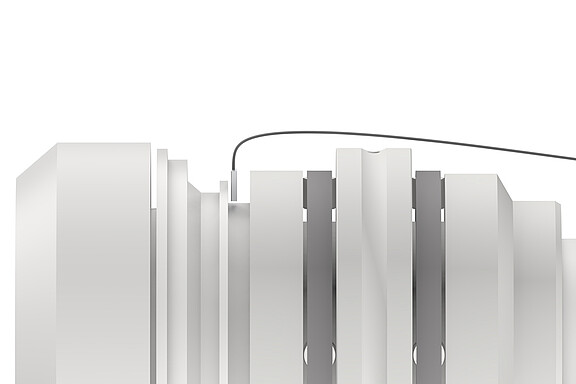

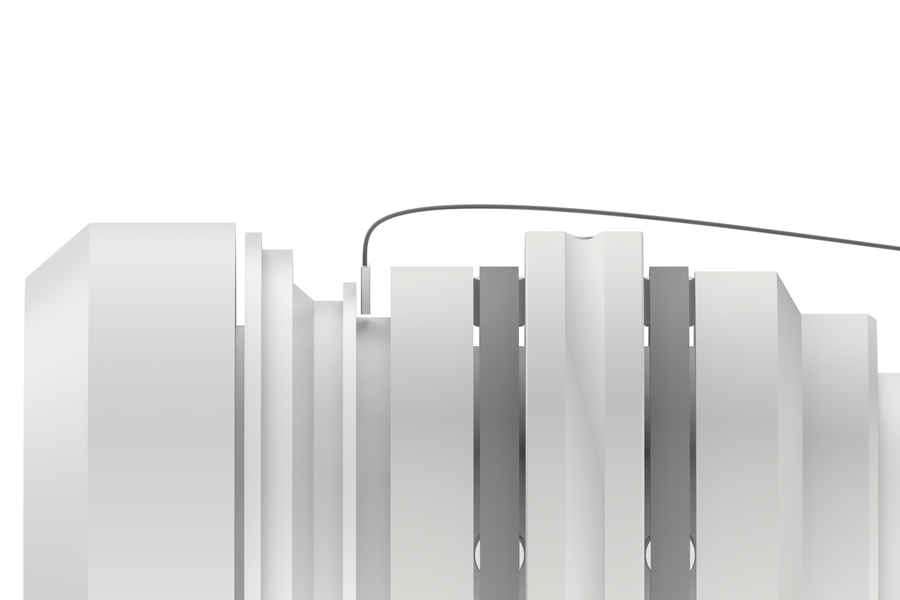

SGS 4701 systemet består av en sensor, en kabel och en kontrollenhet som är fabrikskalibrerade för ferro-magnetiska och icke ferro-magnetiska mätobjekt. Två miniatyrsensorer möjliggör installation direkt innuti spindeln. Den kompakta kontrollenheten kan antingen installeras på spindelhuset via en fläns eller direkt inne i spindeln.
Robust design
SGS 4701 arbetar enligt virvelströms-mätprincipen. Denna mätmetod är beröringsfri och helt slitagefri. Dessutom är mätprincipen motståndskraftig mot störningar såsom värme, smuts och olja.
