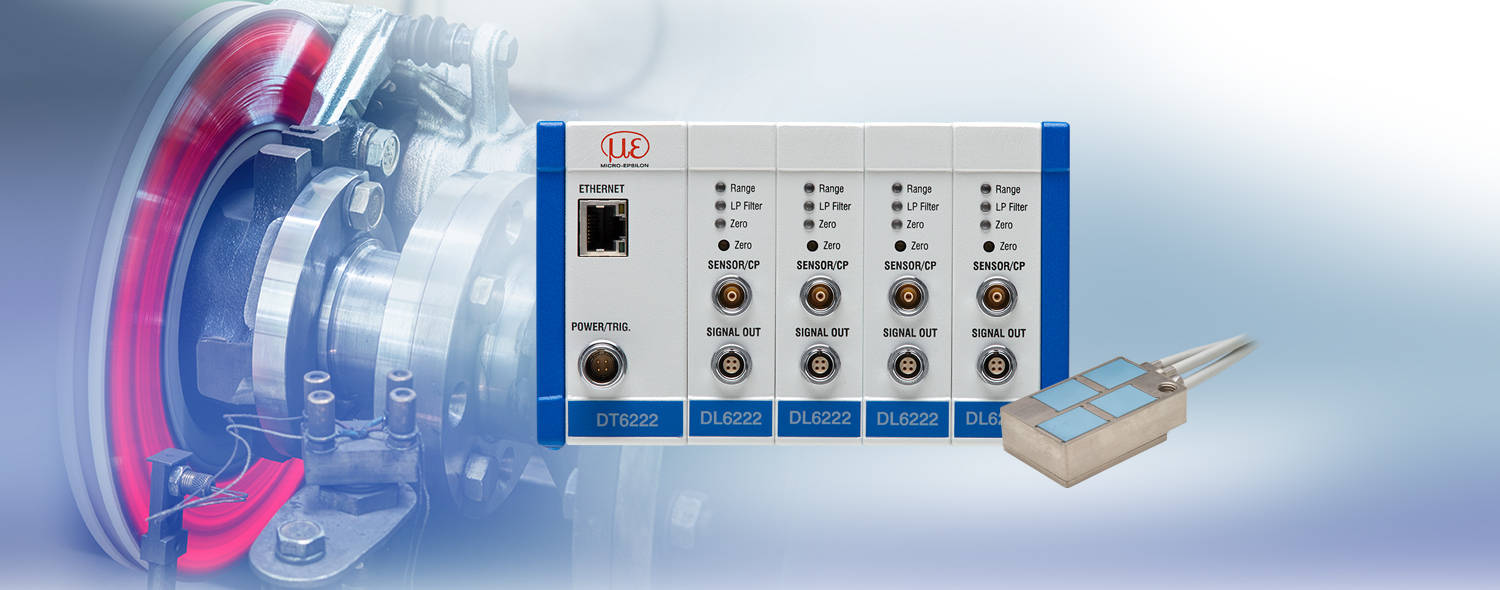

capaNCDT DTV

Robust flerkanalssensor för flerspårsmätningar

Mätning av tjockleksvariation på skivor

capaNCDT DTV-serien är designad för beröringsfri detektering av tjockleksvariation på skivor (DTV). Kapacitiva sensorer för flerspårsmätningar och en bärväska inklusive hela mätkanalen för mobil användning finns tillgängliga. Med capaNCDT DTV-mätsystemet bestämmer kapacitiva sensorer tjockleken på bromsskivorna från båda sidor baserat på skillnadsprincipen. Medan bromsskivan roterar bestäms tjockleksavvikelsen via hela skivans omkrets. Användning av flera sensorer i par eller flerkanalssensorn CSH1,4FL gör det möjligt att mäta tjocklek på flera spår. Tjockleksmätningar kan utföras i testbänkar, vid vägtester eller i bilverkstäder. DTV-fodralet är avsett för mobil användning t.ex. för kvalitetssäkring och garantianspråk.

logo

Detaljer

  1. Beröringsfri DTV-mätning
  2. Flerspårstjockleksmätningar
  3. Dynamisk mätning upp till 20kHz
  4. Robust sensordesign för lång livslängd
  5. Omfattande programvara
  6. Realtidsutvärdering av uppmätta resultat
  7. Enkel att använda via webbgränssnitt
  8. Analoga gränssnitt, Ethernet, EtherCAT
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Georgios Mousiadis
kontakt formulär
Rickard Edvardsson
kontakt formulär
Jakob Geisler
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

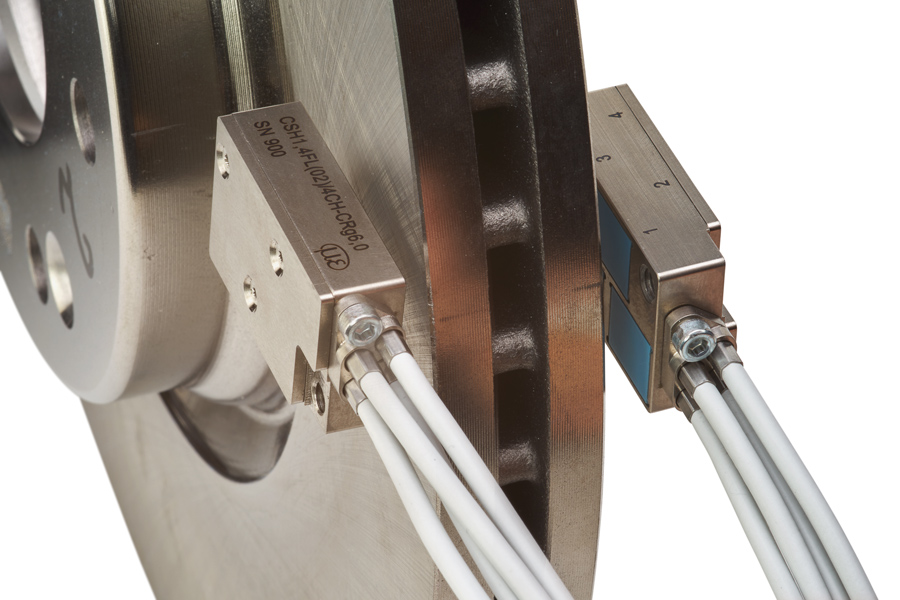

Robust flerkanalssensor för testbänkar och vägtester

Den innovativa CSH1,4FL flerspårssensorn innehåller fyra kapacitiva sensorer i ett kompakt hölje. Så här kan fyra spår på bromsskivan detekteras synkront. Spegelvända sensormodeller monterade på motsatta sidor av bromsskivan möjliggör noggrann tjockleksmätning. Ett speciellt keramiskt substrat skyddar sensorerna från mekaniska och termiska belastningar vilket också ger hög temperaturstabilitet och möjliggör exakta mätresultat vid fluktuerande omgivningstemperaturer.

I kombination med styrenheten DT6220 kan fyra sensorkanaler konfigureras och bearbetas synkront. Tack vare den höga bandbredden är dynamiska mätningar upp till 5kHz (-3dB) möjliga. Datautmatning sker via analog utgång eller digitalt Ethernet/EtherCAT-gränssnitt. Ett intuitivt webbgränssnitt möjliggör snabb, enkel installation och konfiguration av sensorn och styrenheten.

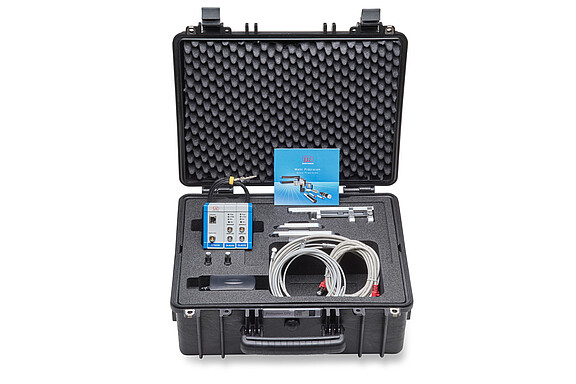

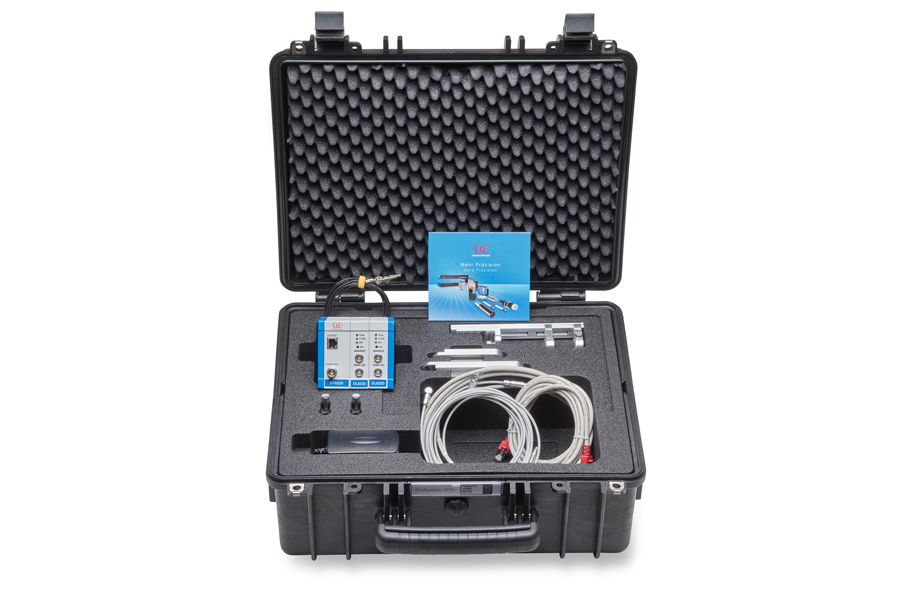

Fodral för mobil användning

Fodralet innehåller en 2-kanals styrenhet inkl. mjukvarulicens, två kapacitiva sensorer med motsvarande kabel och en konsolsats. Utrustningen möjliggör tjockleksmätning av bromsskivor inom en kort tidsperiod. DTV-data kan utvärderas med hjälp av PC eller notebook. Styrenheten aktiveras för Micro-Epsilos programvara för mätning av skivtjockleksvariationer. Det är möjligt att dölja bromsskivans hål med hjälp av specialfunktioner. Intelligenta algoritmer möjliggör mångsidiga utvärderingar utan att behöva använda en extra kodare.
