Kompakt sensorsystem för tjockleksmätning av separeringsfolie och batteribeläggningar

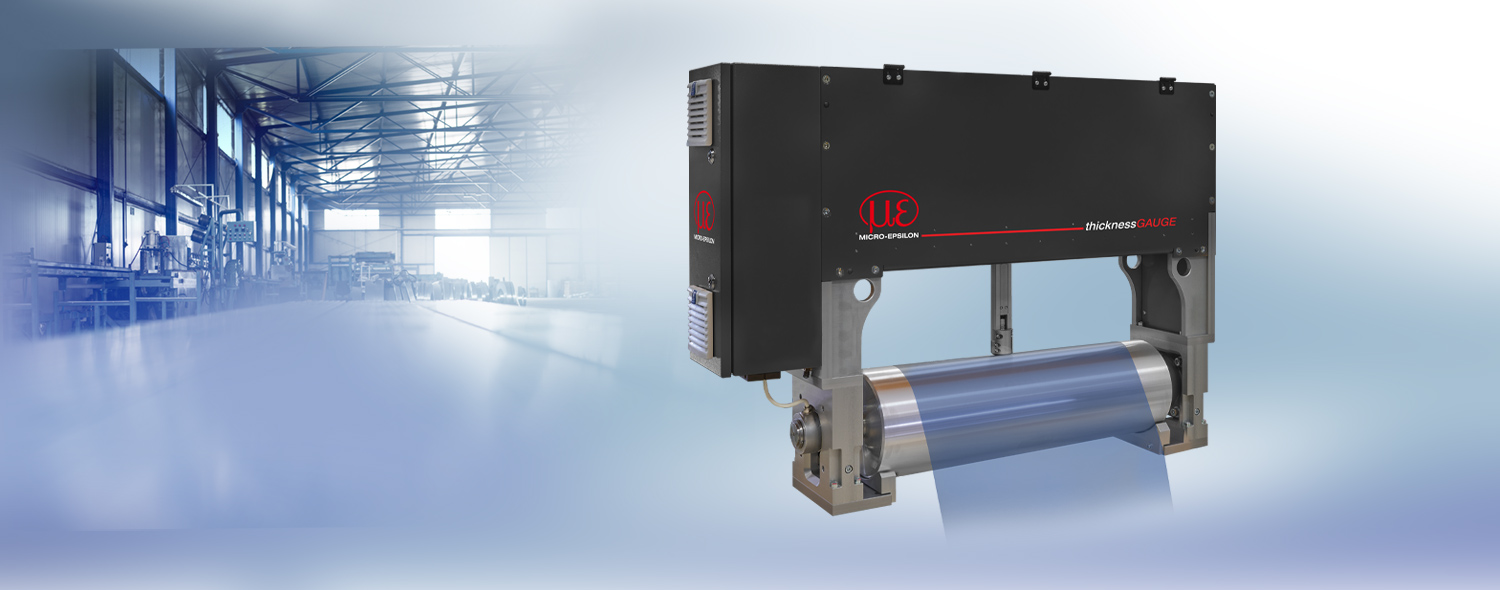

thicknessGAUGE O.IMS används för stabil tjockleksmätning av beläggningar på separeringsfolie. Systemet är utformat som en kompakt O-ram och använder en vitljusinterferometer som traverserar över batterifolien. Med denna innovativa teknik mäts tjockleken beröringsfritt och från enbart en sida. Två transportvalsar håller bandet stilla.
Detaljer
- Sensorteknik som används: Vitljusinterferometer
- Kompakt och komplett lösning för inline-tjockleksmätning
- Optimal för tjockleksmätningar med hög upplösning på belagd och obelagd batterifolie och separeringsfolie
- Materialbredd upp till 1 250 mm
- Stabil konstruktion för högsta precision med systemnoggrannhet på ±0,2 μm
- Traverserande mätning eller mätning med fast bana
- Helautomatisk kalibrering
- Omfattande programvarupaket medföljer för datainsamling, signalbehandling och automatisering
Idealisk för all belagd batteri- och separeringsfolie

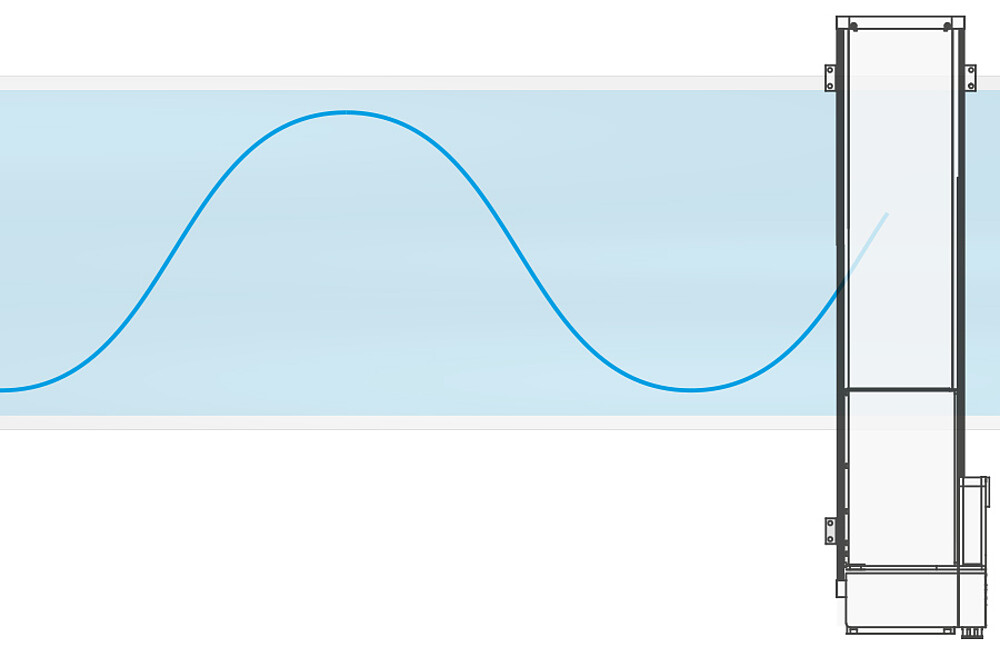

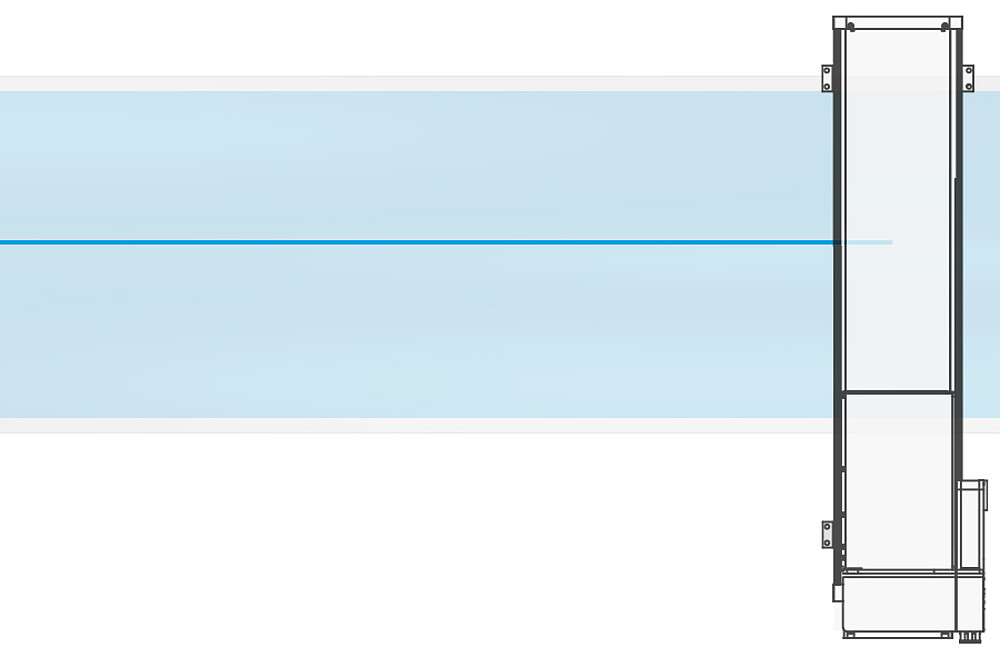

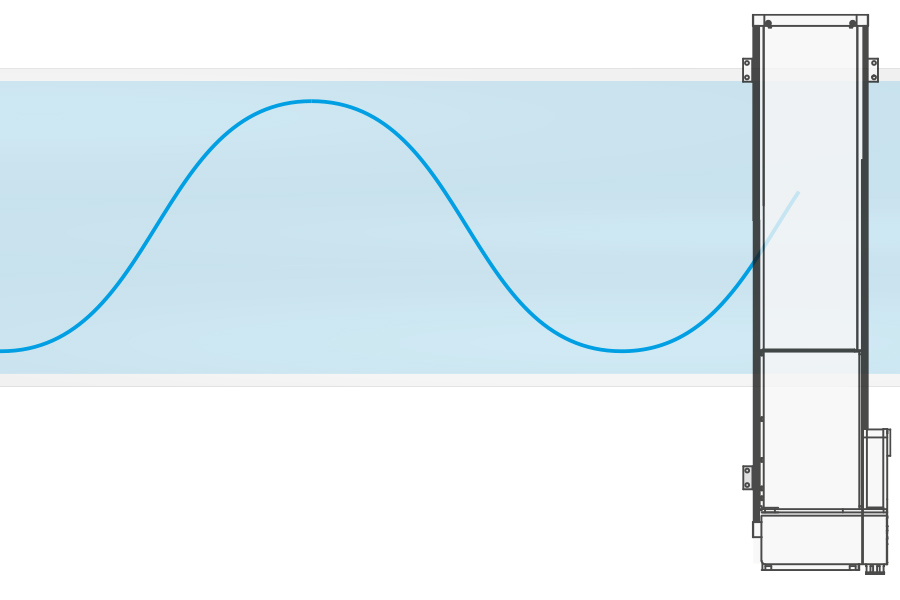

thicknessGAUGE kan dels användas för mätning av fasta banor, exempelvis längs centrumlinjen (mittjocklek) eller för mätning av kanttjocklek. Alternativt kan sensorsystemet också användas för traverserande tjockleksmätning.Tack vare mångsidigheten kan thicknessGAUGE användas både för intermitterande och längsbelagd folie.

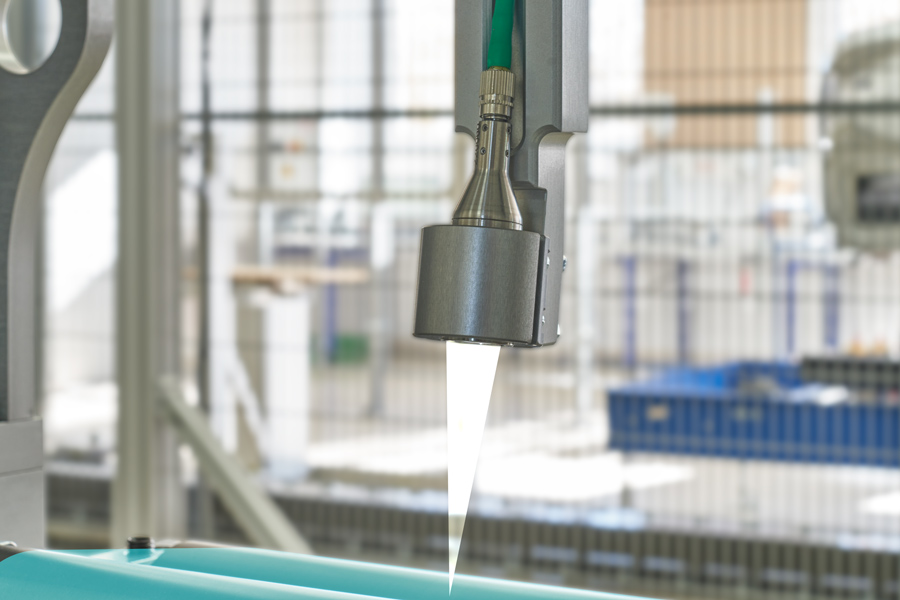

Precis mätning av beläggningstjockleken
Det kompakta sensorsystemet thicknessGAUGE kan användas för mätning av beläggningstjockleken på separeringsfolie. Sensorsystemets vitljusinterferometer registrerar de tunna beläggningarna på plastfolie med en noggrannhet på bråkdelar av en mikrometer.

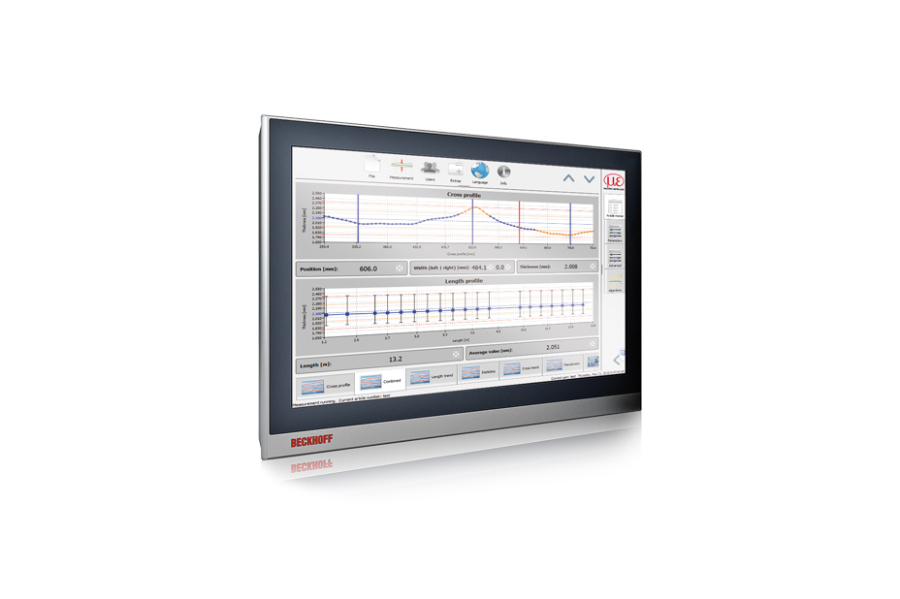

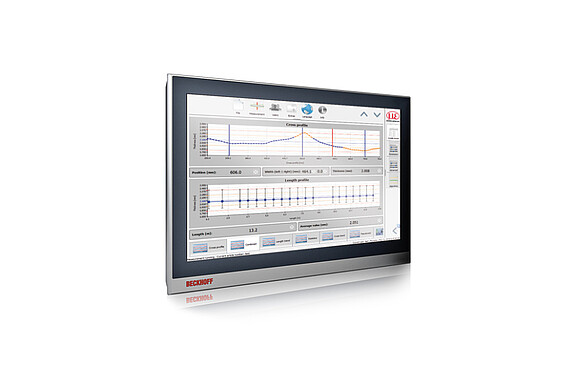

Kraftfull analys- och styrprogramvara
De kompakta systemen är utrustade med inbyggt linjär enhet och motorstyrning, en kompakt bussplintdosa, automatisk kalibreringsanordning och en multitouch-pc med förinstallerad programvara. Programvaran kan användas för olika mätlägen, exempelvis tjockleksmätning av fasta banor på godtyckliga platser, mätning av tjockleksprofil, mätning av flera längdtrender, ett SPC-paket samt automatisk övervakning av testanordningskompatibilitet.
