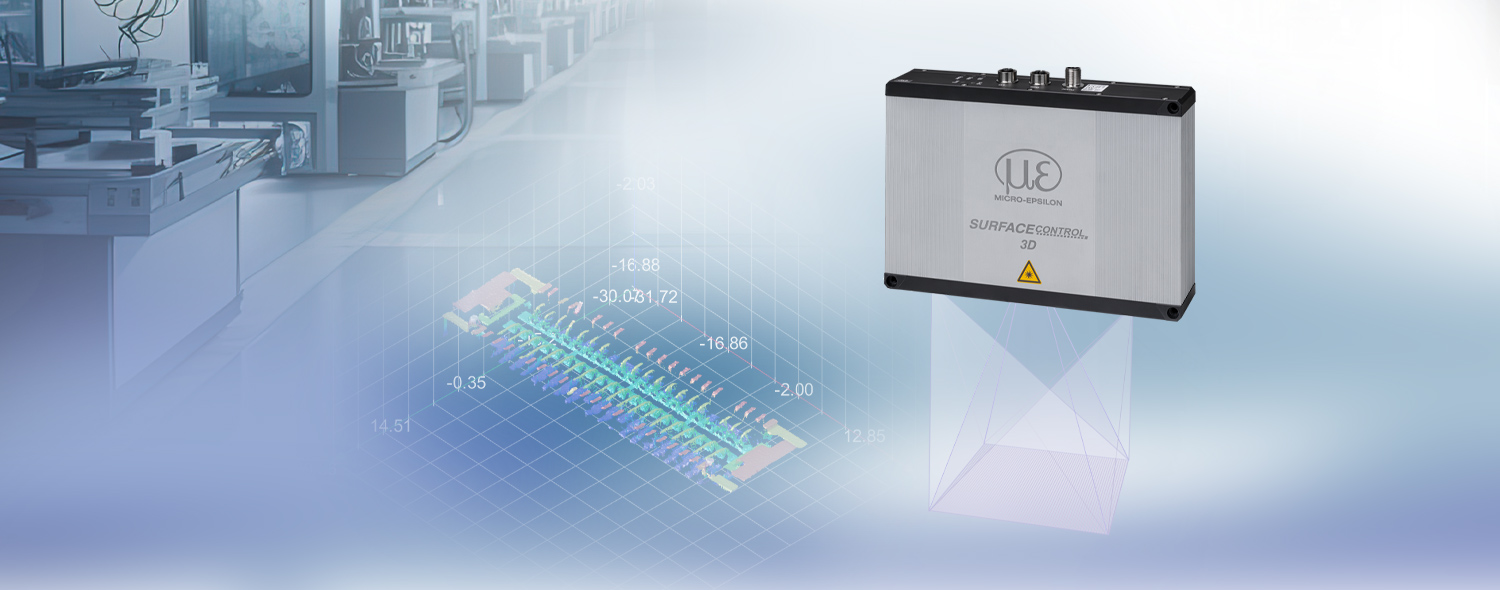

surfaceCONTROL 3D 3560
Fullt integrerad 3D-sensor: mindre hårdvara, enkel integrering
100 % inline-inspektion i takt med produktionen
Repeterbarhet i Z-led ned till 0,25 µm detekterar minsta höjdskillnader
Snabb 3D-mätning med hög upplösning – för precisa resultat utan tidsförlust
Smarta 3D-sensorer för snabba 3D-snapshotmätningar med hög precision
Allt-i-ett-sensorerna surfaceCONTROL 3D 3560 registrerar ytor snabbt och med hög precision. Den högpresterande sensorplattformen möjliggör särskilt korta inspelnings- och utvärderingstider och skapar därmed förutsättningar för effektiva inspektionsprocesser och korta cykeltider. Tack vare integrerad SMART-utvärdering levereras mätresultat direkt – helt utan någon separat utvärderingsenhet.
Med över 10 miljoner 3D-punkter per mätning och en repeterbarhet i Z-led ned till 0,25 µm detekterar sensorerna tillförlitligt även de minsta höjdskillnaderna, planhetsavvikelserna, formfelen och ytegenskaperna.
3D DATA-modellerna levererar fullständiga 3D-data för individuella utvärderingar. Via PROFINET, EtherCAT och EtherNet/IP överförs mätvärdena direkt till anläggningens styrsystem och integreras enkelt i befintliga automationsmiljöer.
Speciella egenskaper
- Högsta precision: Repeterbarhet i Z-led ned till 0,25 µm
- Snabb 3D-inspelning från 0,2 s – för korta cykeltider
- Hög datatäthet: Över 10 miljoner 3D-punkter per mätning
- SMART-allt-i-ett-system – utan extern beräkningsenhet: Sensor, utvärdering och programvara i en enhet
- Automatiserad kvalitetskontroll i produktionsprocessen
- Enkel integrering: Direkt mätvärdesutmatning och industriella gränssnitt

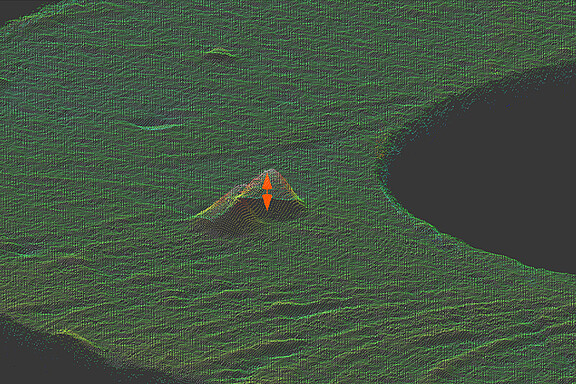

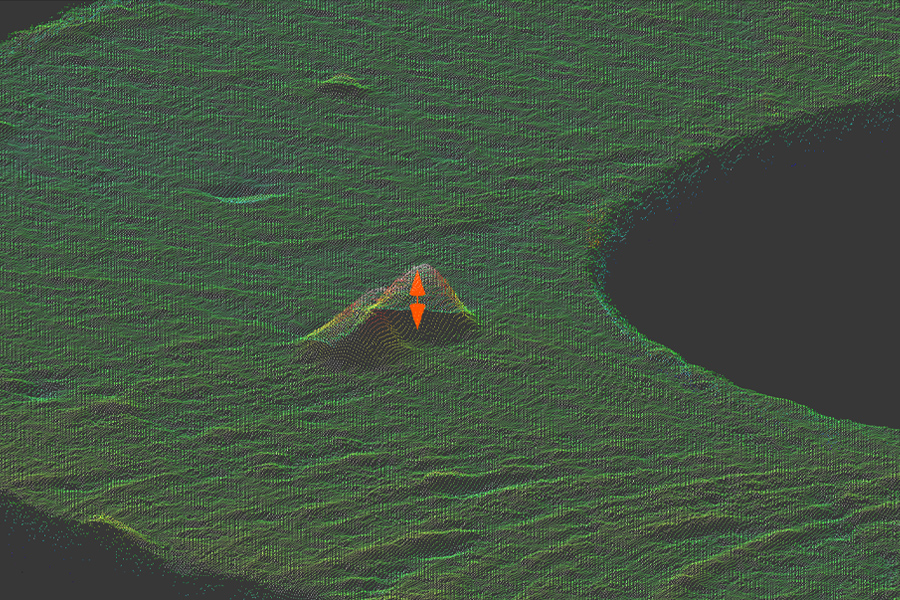

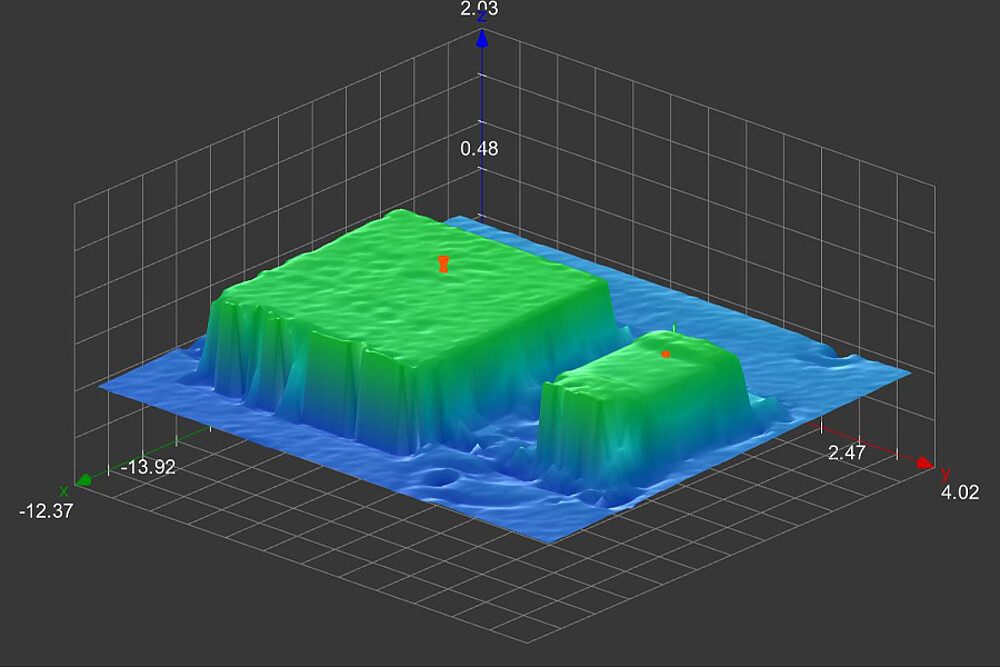

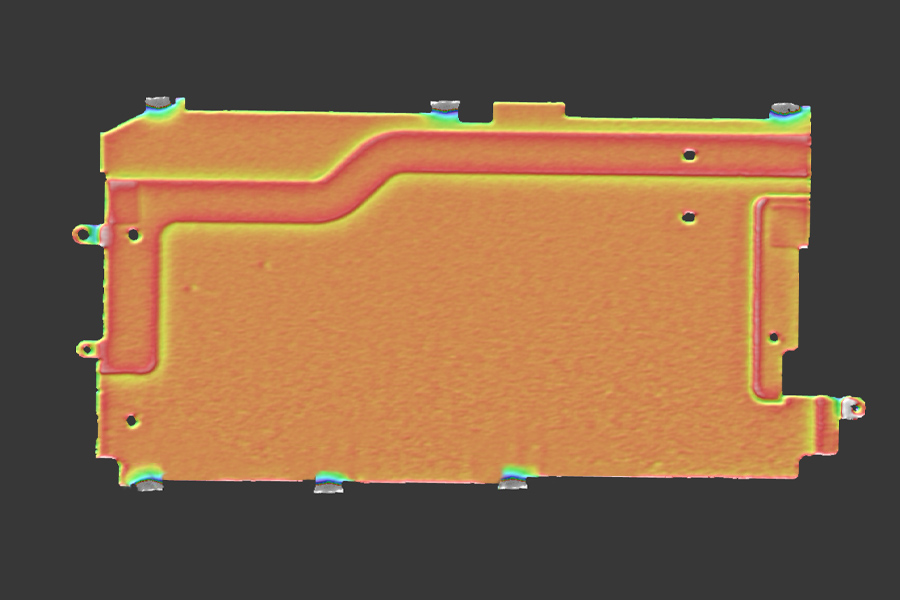

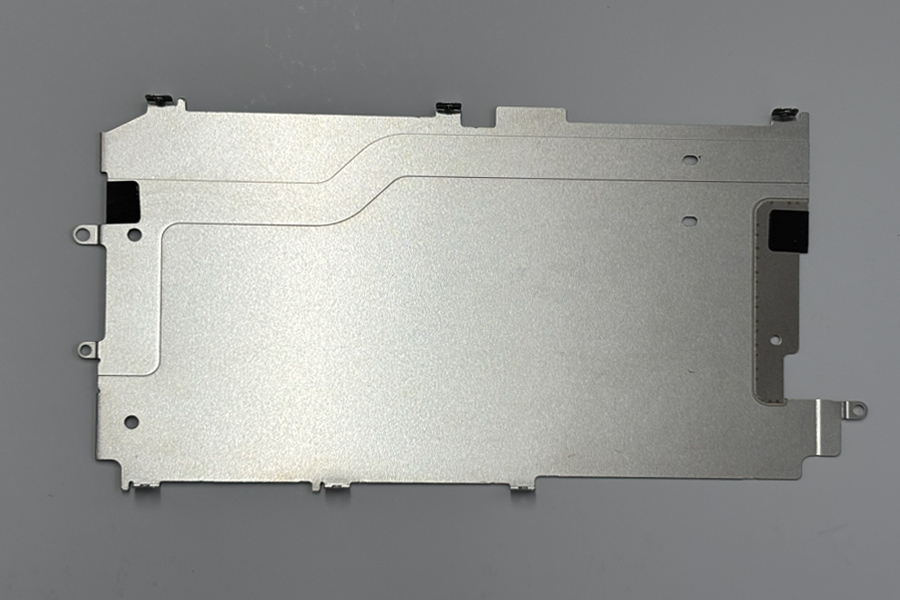

Registrera mycket små struktur- och höjdskillnader med hög precision
Med hög lateral upplösning på ned till 8 µm och utmärkt repeterbarhet i Z-led på ned till 0,25 µm detekterar surfaceCONTROL 3D 3560-sensorerna tillförlitligt även de minsta strukturerna, höjdskillnaderna och ytegenskaperna. Därmed kan fina geometriska detaljer, formavvikelser, planhetsfel och ytans ojämnheter mätas med hög precision och utvärderas i detalj.

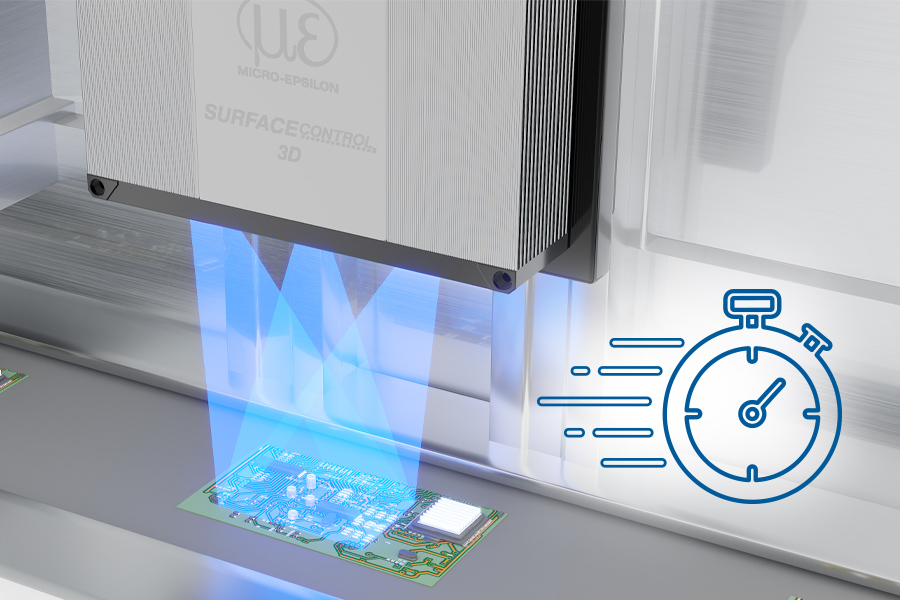

Snabb 3D-inspelning och korta bearbetningstider
surfaceCONTROL 3D 3560-sensorerna registrerar 3D-data med hög precision på mycket kort tid. De korta inspelningstiderna från 0,2 s minskar stilleståndstiden för mätobjektet och underlättar därmed snabba inspektionsförlopp i automatiserade processer.
Tack vare snabb databehandling blir beräknade mätvärden, egenskaper eller OK/NOK-bedömningar snabbt tillgängliga. Därmed kan kvalitetsbeslut återkopplas direkt till produktionsprocessen – idealiskt för inline-inspektioner, korta cykeltider och robotbaserade tillämpningar.

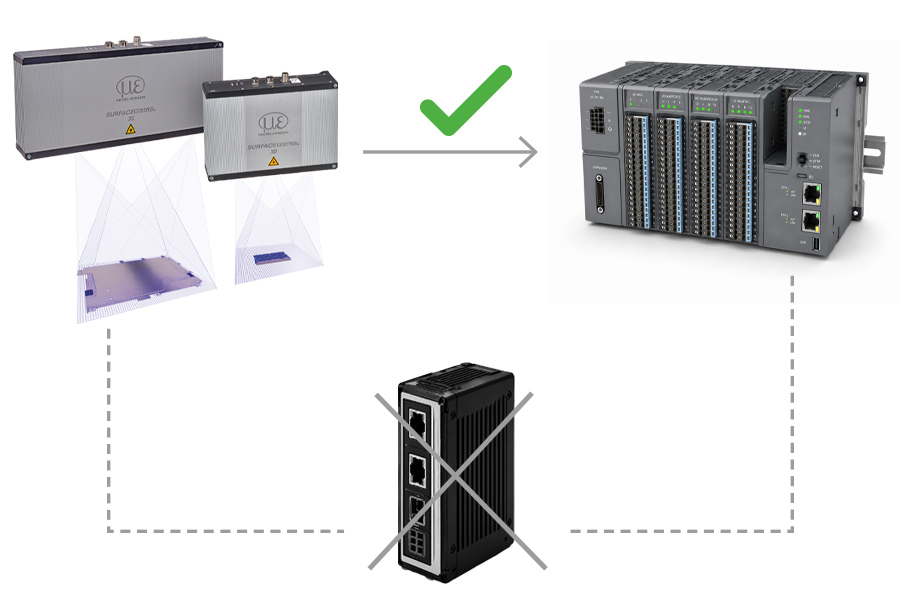

Fullt integrerad allt-i-ett-lösning
surfaceCONTROL 3D 3560
- högpresterande komplett lösning för industriella 3D-mätuppgifter
- Sensor, utvärdering och programvarulicens i ett och samma system. Integrationsarbetet minskar avsevärt. Ingen extern beräkningsenhet krävs
SMART – direkt mätvärdesutmatning i sensorn
Mätprogram skapas enkelt i 3DInspect, sparas i sensorkontrollern och körs direkt – utan extern utvärderingsenhet. Sensorn levererar mätresultat och bedömningar direkt till produktionsprocessen. Därmed lämpar sig SMART perfekt för automatiserade inspektionsuppgifter med direkt mätvärdesutmatning.
3D DATA – flexibel vidarebearbetning av fullständiga 3D-data i kundens egen programvara
I läget 3D DATA tillhandahåller surfaceCONTROL 3D 3560 fullständiga och kalibrerade 3D-data. Dessa kan via Gigabit Ethernet och Micro-Epsilon 3D-SDK flexibelt integreras i kundens egna programvarusystem och bildbehandlingssystem.
Fältbuss direkt från sensorn
För enkel integrering i automatiserade inline-inspektionsprocesser stöder surfaceCONTROL 3D 3560 kommunikation via PROFINET, EtherCAT och EtherNet/IP. Mätvärden kan därigenom överföras direkt till anläggningens styrsystem.

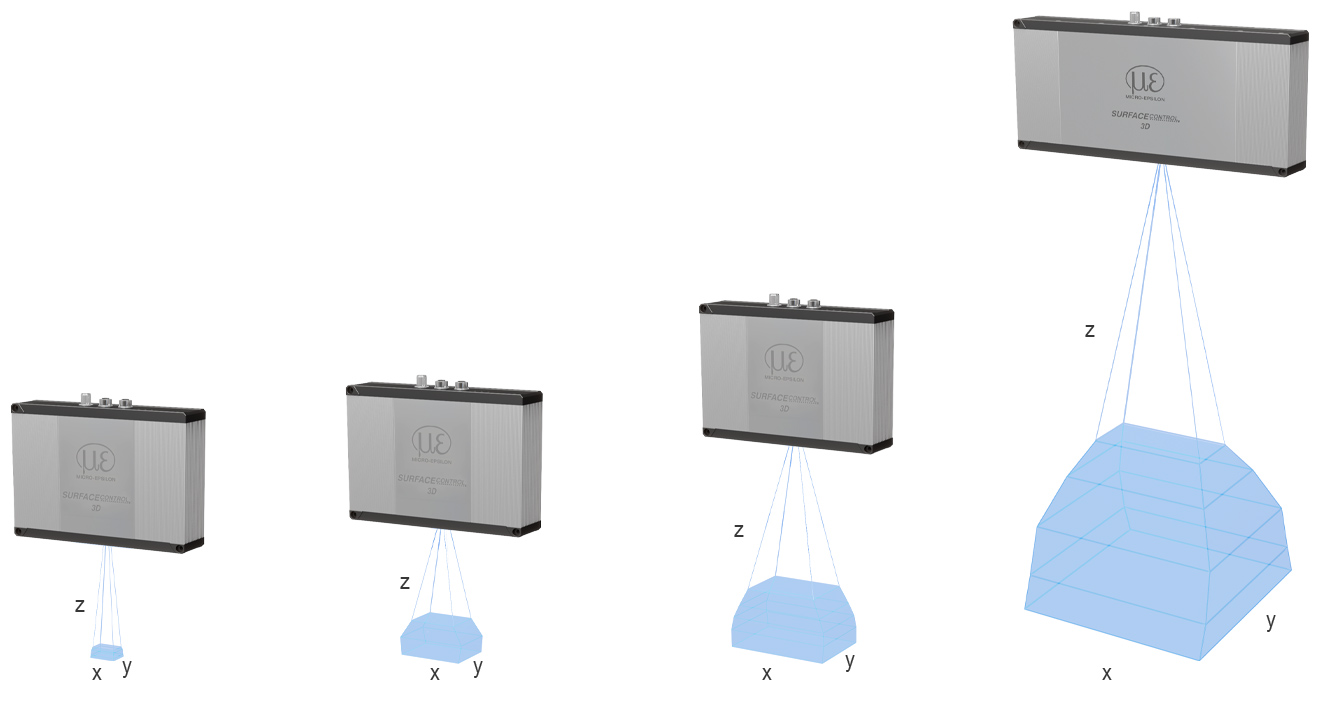

4 mätfält för olika inspektionsuppgifter
Serien surfaceCONTROL 3D 3560 finns med flera mätfält. Det gör det möjligt att anpassa sensorn optimalt till olika komponentstorlekar, upplösningskrav och inspektionsuppgifter.

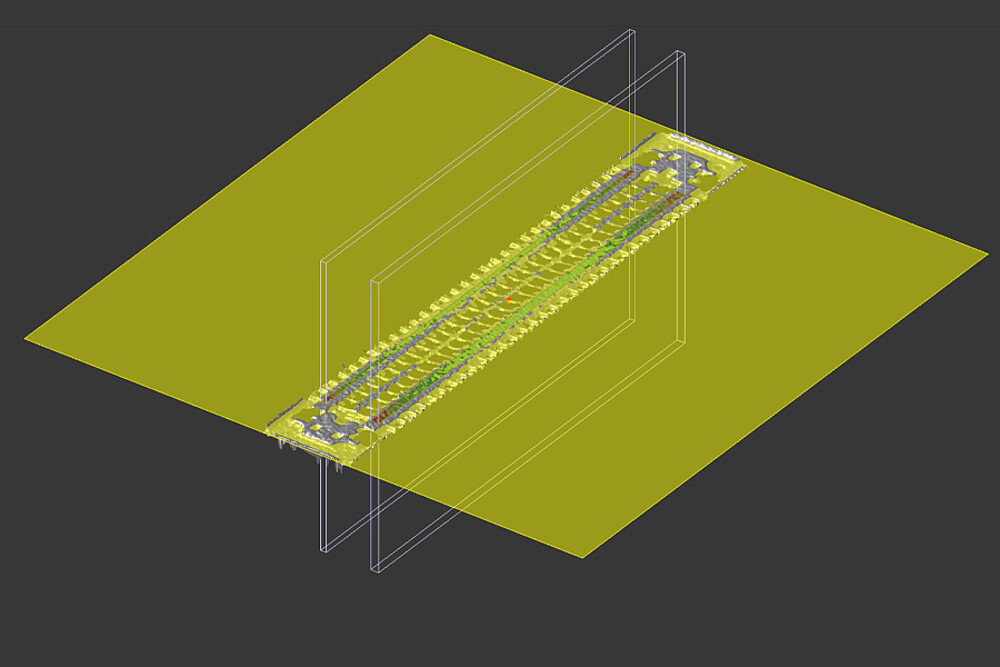

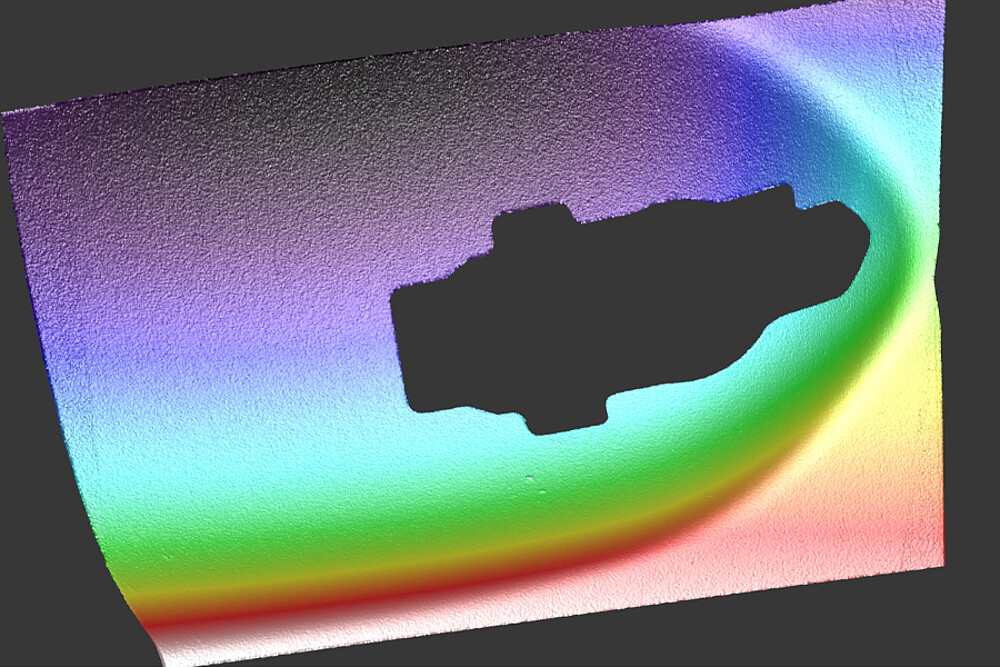

Exempel på tillämpningar
