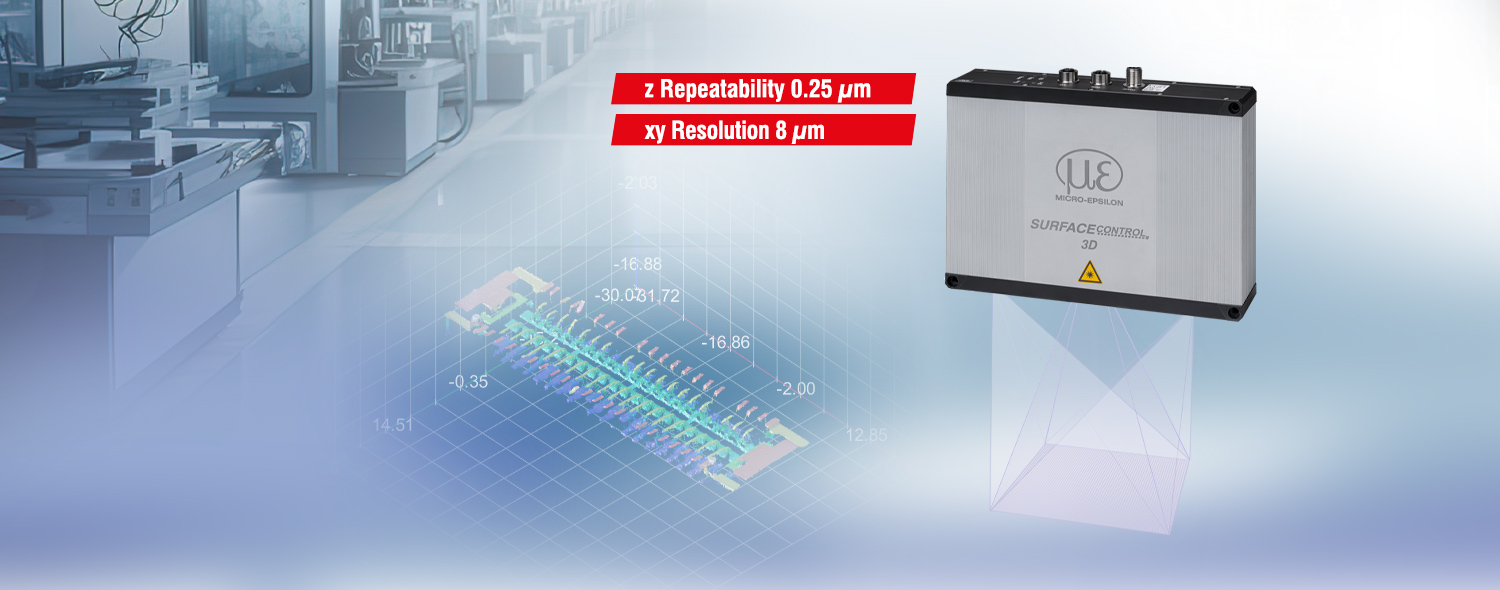

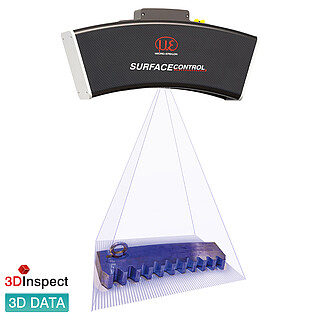

3D-snapshot-sensorer för geometri-, form- och ytinspektion
Nästan alla ytor: surfaceCONTROL 3D-snapshot-sensorer registrerar matta, diffust reflekterande ytor ytäckande, beröringsfritt och med hög precision. Från en enda inspelning genereras kalibrerade, högupplösta 3D-data som används för geometriska mätningar, ytinspektion och industriell kvalitetskontroll.
Snabba mätningar: Med korta inspelnings- och bearbetningstider samt hög precision i Z-led lämpar sig sensorerna utmärkt för krävande mät- och inspektionsuppgifter i linjen, vid linjen eller på robot.
Kompatibel och SMART: Beroende på mätobjektets storlek, upplösningskrav och integreringskoncept finns flera modeller att välja mellan – från den kompakta 3D-snapshot-sensorn till den smarta allt-i-ett-lösningen med integrerad utvärdering och direkt mätvärdesutmatning.
Modellöversikt
Speciella egenskaper
- Yttäckande 3D-registrering med endast en inspelning
- Beröringsfri mätning för inline-, atline- och robottillämpningar
- Korta inspelningstider för snabba inspektionsprocesser
- Hög precision i Z-led för att upptäcka mycket små höjdskillnader
- Hög lateral upplösning för fina strukturer och detaljer
- Kalibrerade 3D-punktmoln för exakta utvärderingar
- Enkel integrering via GigE Vision, GenICam och 3D-SDK
- SMART-utvärdering med 3DInspect för utvalda modeller
- Inget laserskydd krävs tack vare Blue-LED-teknik
Beröringsfri 3D-mätning

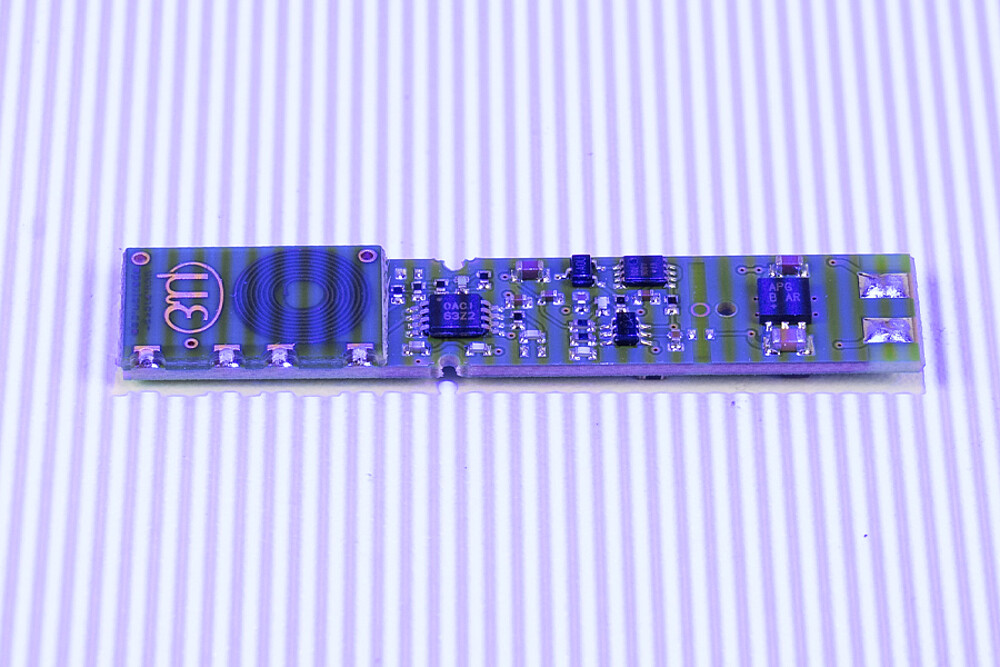

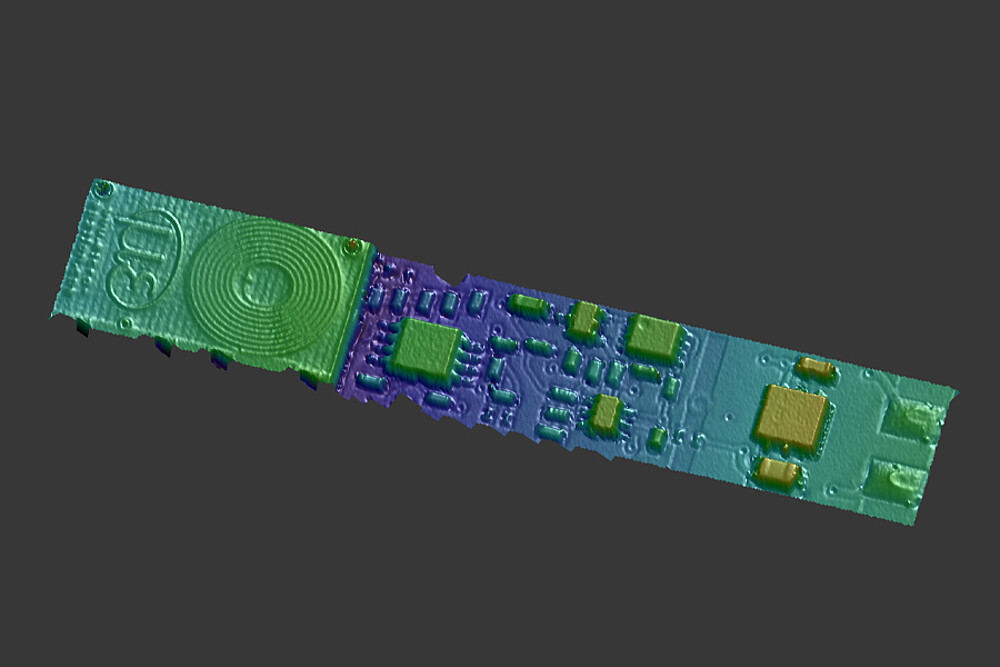

Mätobjektet registreras beröringsfritt med fringe-projection. Utifrån de registrerade bilddata beräknar sensorn ett högupplöst 3D-punktmoln som därefter kan vidarebearbetas för mätning, inspektion och analys.
Utvärderingen av 3D-data kan, beroende på systemkonceptet, ske via 3DInspect, kundspecifik programvara eller direkt via integrerade funktioner i utvalda modeller. Integrerad utvärdering med automatiserad mätvärdesutmatning är tillgänglig i utvalda varianter, till exempel surfaceCONTROL 3D 3560 och surfaceCONTROL 3D 2610.

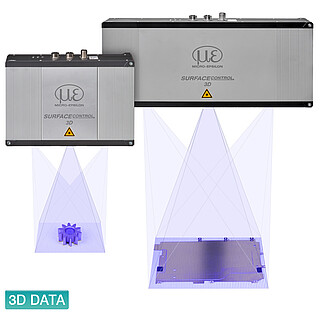

Rätt 3D-snapshot-sensor för varje mätuppgift
surfaceCONTROL-serien erbjuder olika mätfält, upplösningar och integreringsmöjligheter. På så sätt kan rätt sensor snabbt väljas utifrån komponentstorlek, krävd precision och önskad utvärdering. Mätfält sträcker sig från 29,5 mm x 18,0 mm till 650 mm x 495 mm.

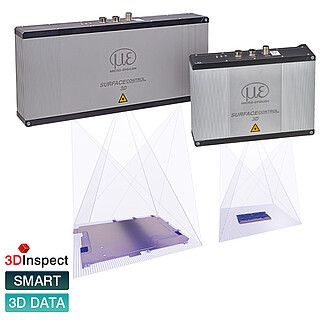

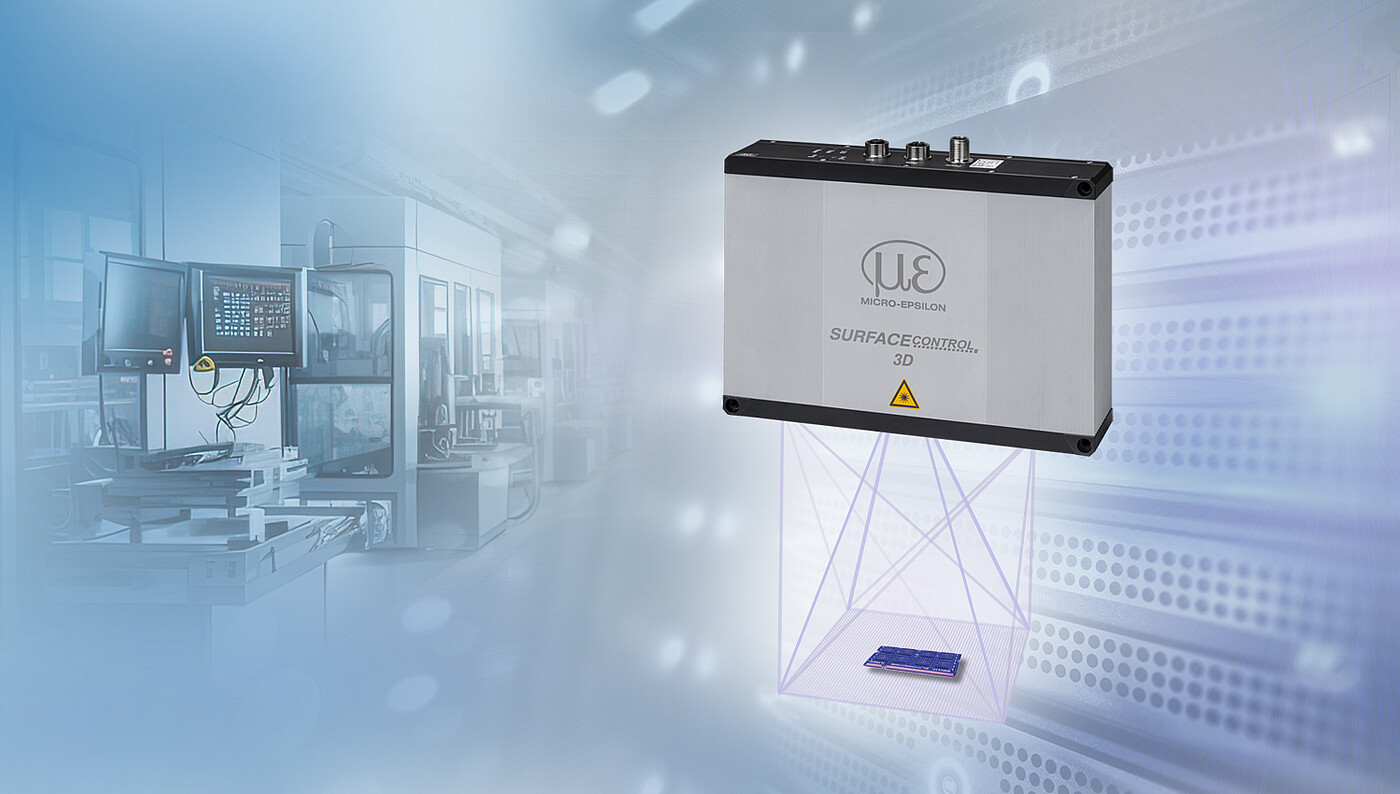

Nyhet: Allt-i-ett-3D-sensor för snabba, högprecisa 3D-snapshotmätningar
Med nya surfaceCONTROL 3D 3560 erbjuder serien nu högsta precision i Z-led, över 10 miljoner 3D-punkter och SMART-utvärdering i en allt-i-ett-lösning. För enkel integrering i automatiserade inline-inspektionsprocesser stöder surfaceCONTROL 3D 3560 kommunikation via PROFINET, EtherCAT och EtherNet/IP.
Med integrerad utvärdering krävs inga ytterligare beräkningsenheter. Det minskar behovet av kabeldragning och integreringsarbete, avlastar styrsystemet och möjliggör direkt utmatning av beräknade mätresultat eller enkla OK/NOK-kopplingssignaler för snabba processbeslut.
3D-snapshot-sensorer i användning – för geometri- och ytinspektion samt kvalitetskontroll

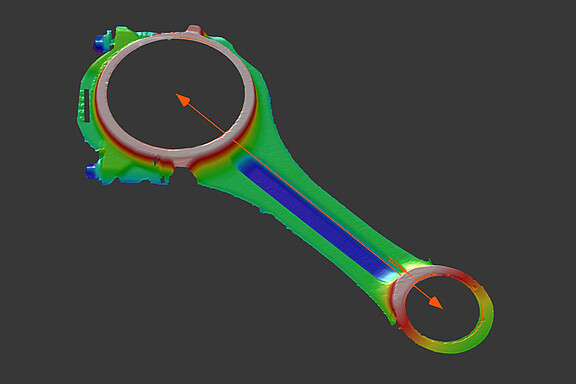

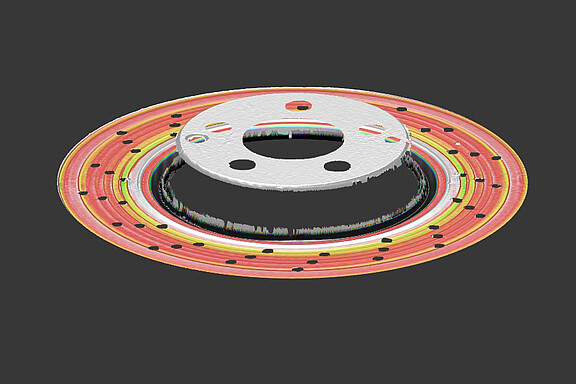

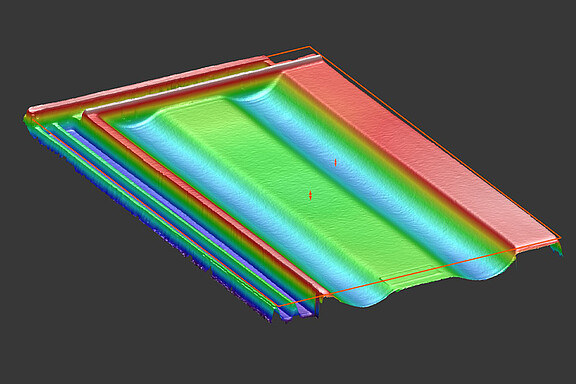

Oavsett om det gäller geometrisk mätning, ytinspektion eller kvalitetskontroll: surfaceCONTROL 3D-sensorer levererar yttäckande 3D-data för jämförelser mellan bör- och ärvärden, beslut om godkänd/underkänd samt process- och produktionsövervakning. De möjliggör precisa form- och geometriinspektioner, feldetektering samt monteringsinspektion och inriktning – beröringsfritt, objektivt och för att minska kassationen.
Flexibel utvärdering och integrering
Beroende på sensormodell och tillämpning finns två alternativ: Via 3D DATA kan kalibrerade 3D-punktmoln integreras i kundens egen programvara. För utvalda SMART-modeller skapas mätprogram i 3DInspect, lagras i sensorn och körs direkt. Detta möjliggör automatiserad mätvärdesutmatning och OK/NOK-bedömningar utan extern utvärderingsenhet.

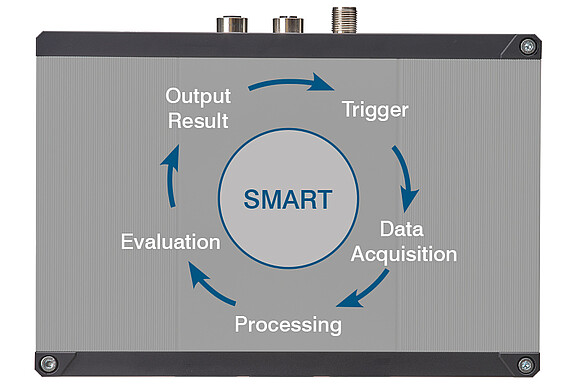

SMART-sensor med integrerad 3D-utvärdering
- Integrerad databehandling i skannern
- Ingen ytterligare kontroller krävs*
- Utmatning av mätresultat direkt till PLC
- Fler än 80 mätprogram för 2D- och 3D-utvärdering, t.ex. spaltmått, vinkel, steghöjd
*Undantag: Modell SC2610 kräver en extern kontroller för SMART-utvärdering (t.ex. IPU)

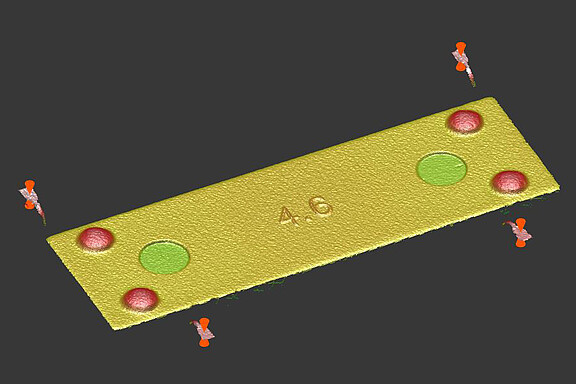

Exempel på tillämpningar

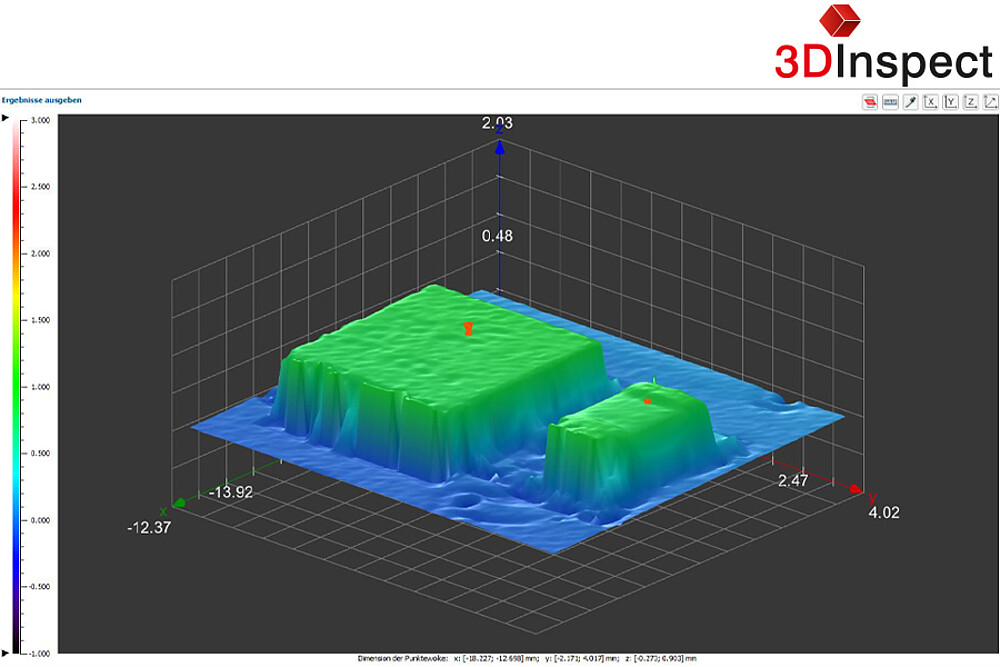

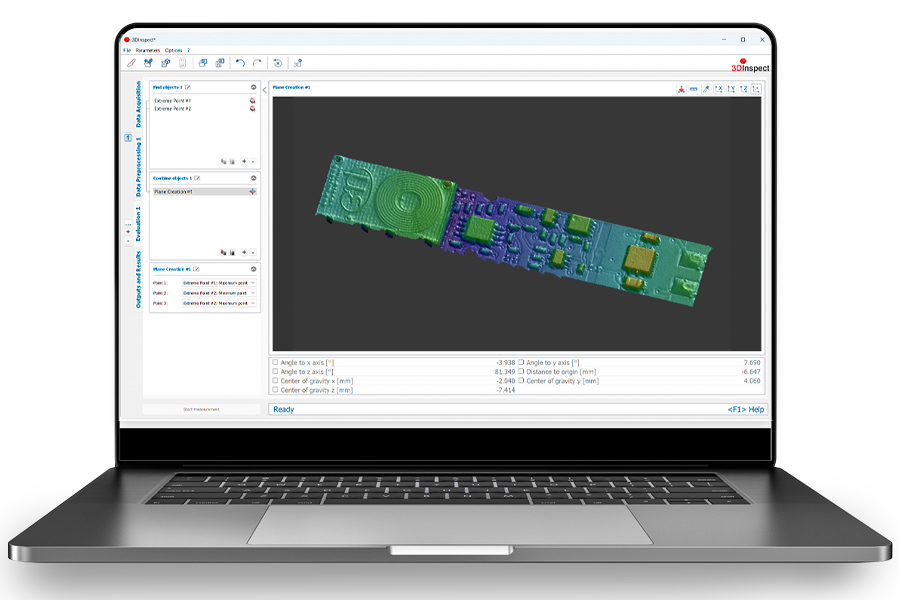

3DInspect – kraftfull programvara för parameterinställning och utvärdering
Intuitivt användargränssnitt
Enkel parameterinställning och smidig utformning av 3D‑mätprogram möjliggör snabb och effektiv konfiguration av mätsekvenser
Inline-drift
Det integrerade automationsgränssnittet lagrar mätprogram direkt i sensorn (för SMART-sensorer) och möjliggör automatiserade mätningar utan ytterligare styrenheter.
Loggning och lagring
av 3D‑data direkt i programvaran
En programvara för alla 3D-sensorer från Micro-Epsilon
Parameterinställning
- Inställning av optimala sensorparametrar för den aktuella mätuppgiften
- Inläsning av parameteruppsättningar
- Val av mätområde
Dataförbehandling
- Anpassning av punktmolnet före utvärderingen, t.ex. för reproducerbar positionering av punktmolnet.
- Förfina eller tillämpa filter för att lyfta fram egenskaper, ta bort irrelevanta punkter eller skapa snitt.
Utvärdering
- Mer än 80 mätprogram för beräkning av önskade mätvärden
- Utvärdering och mätning av tidigare genererade snitt
- Kombination av flera program för komplexa mätuppgifter
Utmatning av mätresultat
- Direkt bedömning av ett mätvärde som resultat (OK/NOK-värde) Automatiserad mätvärdesutmatning eller bedömda resultat (kräver licensen ”Automatisering”)
- Kopplingssignaler och fältbussutgång
