thicknessGAUGE

Sensorsystem för exakta tjockleksmätningar

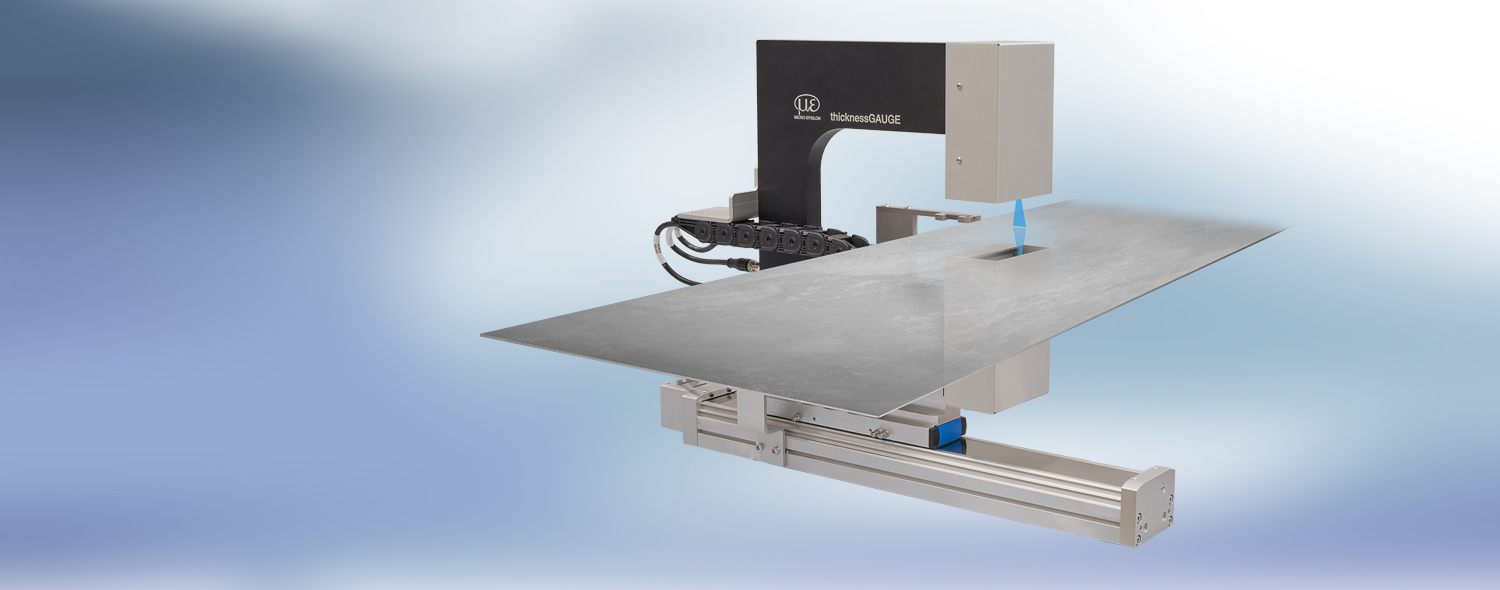

thicknessGAUGE C.LP

thicknessGAUGE C.LP -sensorsystem använder laserprofilskannrar för tjockleksmätning. Skannrarna projicerar en laserlinje på ytan som ska mätas. Laserlinjen kompenserar för lutning av remsor och möjliggör profilgenomsnitt. Laserlinjemättekniken gör det möjligt att mäta tjockleken på strukturerade material som präglade ytor och perforerade plattor.

logo

Detaljer

  1. Använd sensorteknologi: Profilsensorer med blå laser
  2. Mätområde (tjocklek): 15 mm
  3. Noggrannhet: ±1,2 µm
  4. Mäthastighet: upp till 100 Hz
  5. För strukturerade material t.ex. perforerade och präglade plattor
  6. Bäst passande linje möjlig
  7. Kompensation för lutade remsor
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Georgios Mousiadis
kontakt formulär
Rickard Edvardsson
kontakt formulär
Jakob Geisler
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

Precise thickness measurement using laser profile scanners

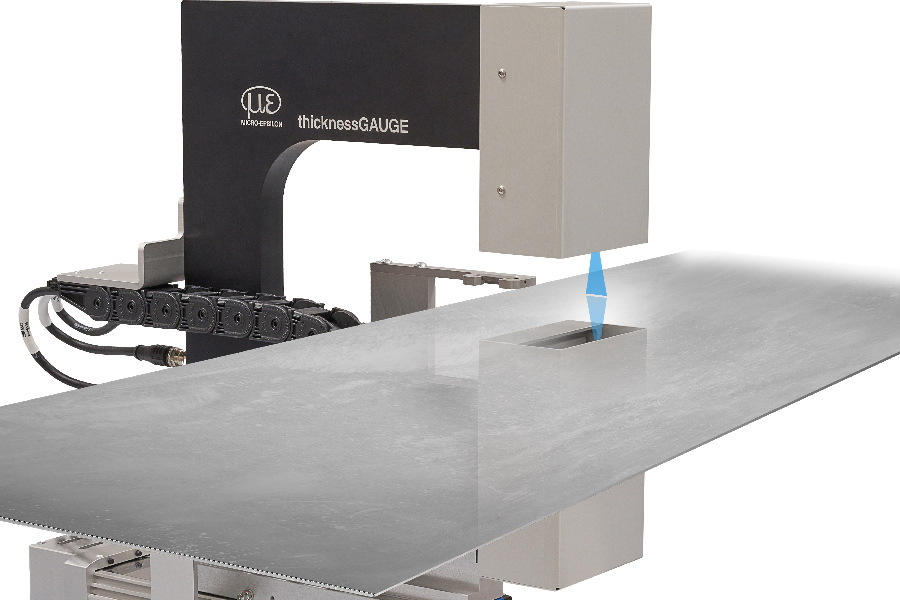

The thicknessGAUGE C.LP sensor systems are assembled ready for operation and calibrated at the factory. They consist of a stable frame with two laser scanners attached to it. These scanners measure the thickness of the measuring object according to the difference principle. The laser scanners are perfectly adjusted to each other in terms of their mounting conditions, therefore providing high measurement accuracy.

A linear axis moves the sensor system from the parking position to the measuring position. For fully automatic calibration, the system is moved back to the parking position

.

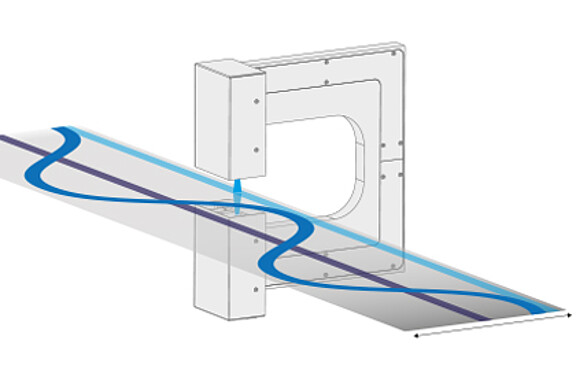

thicknessGAUGE C.LP -sensorsystem används för exakt tjockleksmätning av remsor och plattor. Det kan också användas för mätningar av fasta spår t.ex. för mitten (mitttjocklek) eller för tjockleksmätningar på kanter. En linjärenhet möjliggör tvärgående tjockleksmätningar upp till 600 mm bredd.
