thicknessGAUGE

Sensorsystem för exakta tjockleksmätningar på band- och plåtmaterial

Sensorsystem för exakt tjockleksmätning

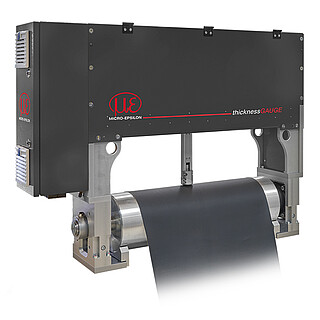

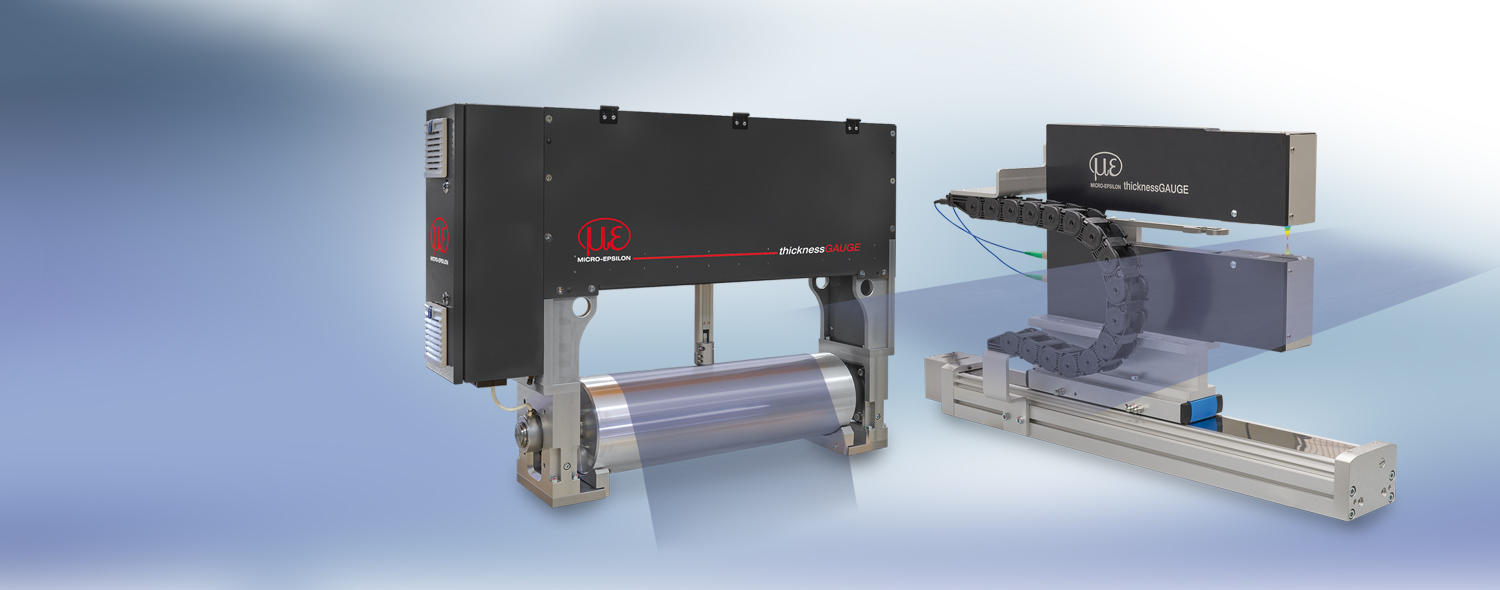

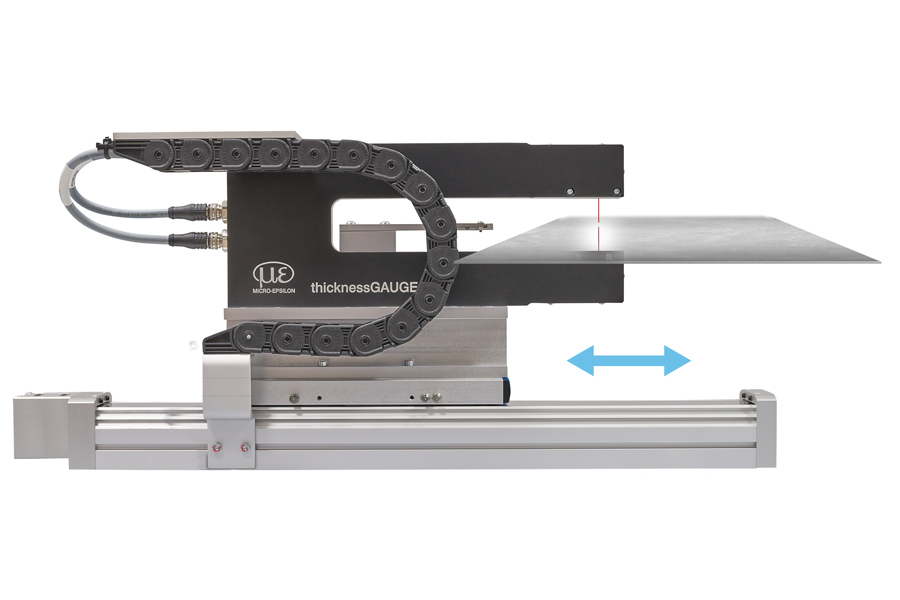

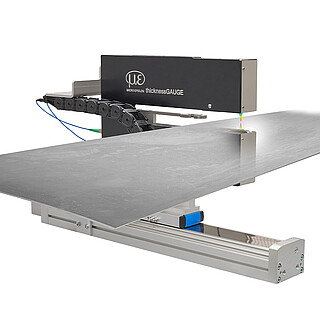

thicknessGAUGE-sensorsystem används för exakta tjockleksmätningar av bandmaterial, plattor och ark upp till 50 mm. Flera modeller med olika sensortyper, mätområden och mätbredder möjliggör tjockleksmätningar av olika material och ytor samt erbjuder ett oöverträffat förhållande mellan pris och prestanda. Detta förmonterade system innefattar en stabil ram på vilken två optiska sensorer, som detekterar mätobjektets tjocklek enligt skillnadsprincipen, är fixerade. Sensorerna anpassas perfekt till varandra under monteringen. Tjocklekalibrering från fabriken möjliggör mätningar av tjocklek med hög precision. En linjär axel förflyttar sensorsystemet från parkeringsläge till mätposition. En mätstandard för helautomatisk kalibrering finns i parkeringsläget.



logo

Detaljer

  1. Kompakt komplett lösning för exakta mätningar av tjocklek inline
  2. För många typer av ytor och material på grund av olika sensortekniker
  3. Flyttbara sensorer på linjär axel
  4. Helautomatisk kalibrering
  5. 24 V matning för hela systemet
  6. Integrerad programvara
  7. Perfekt förhållande mellan pris och prestanda
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

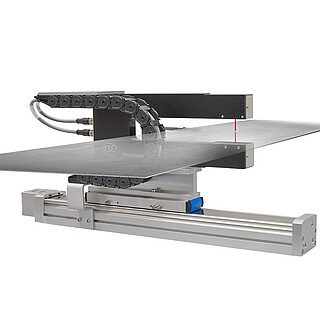

Tjockleksmätning med hög precision

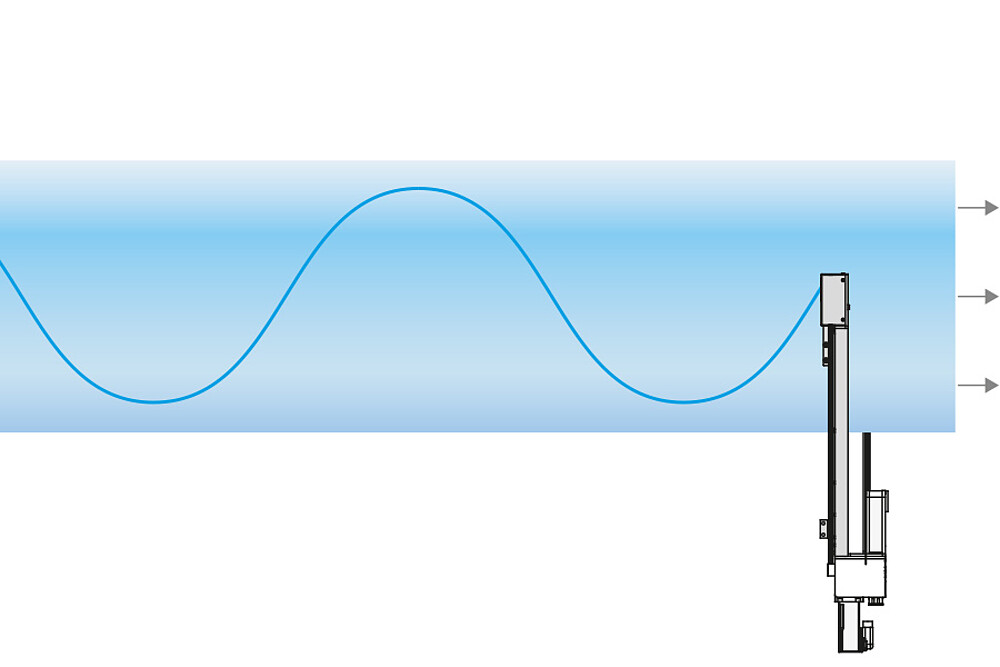

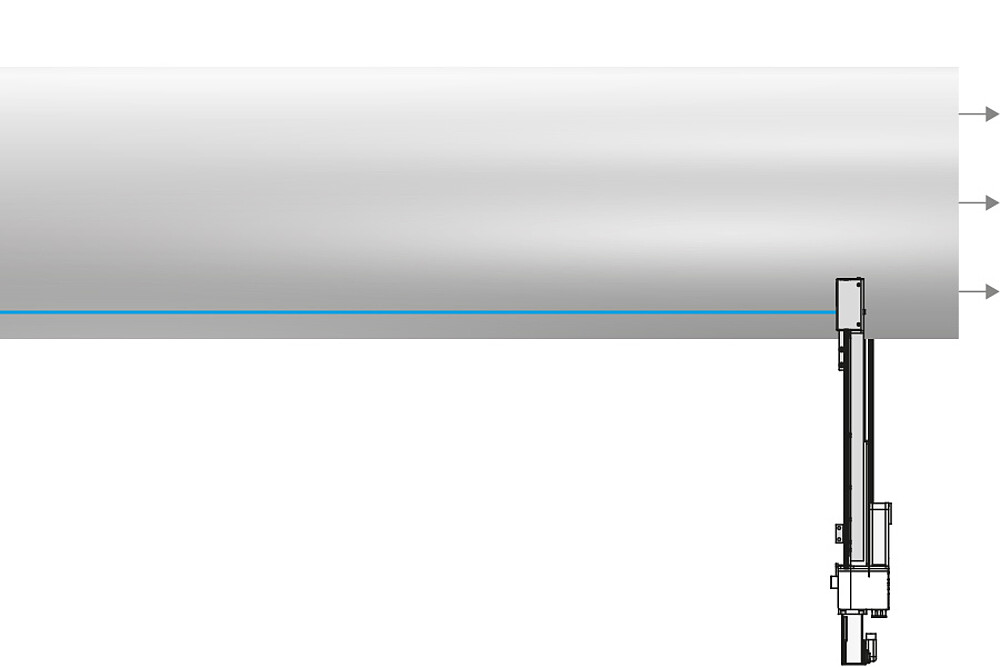

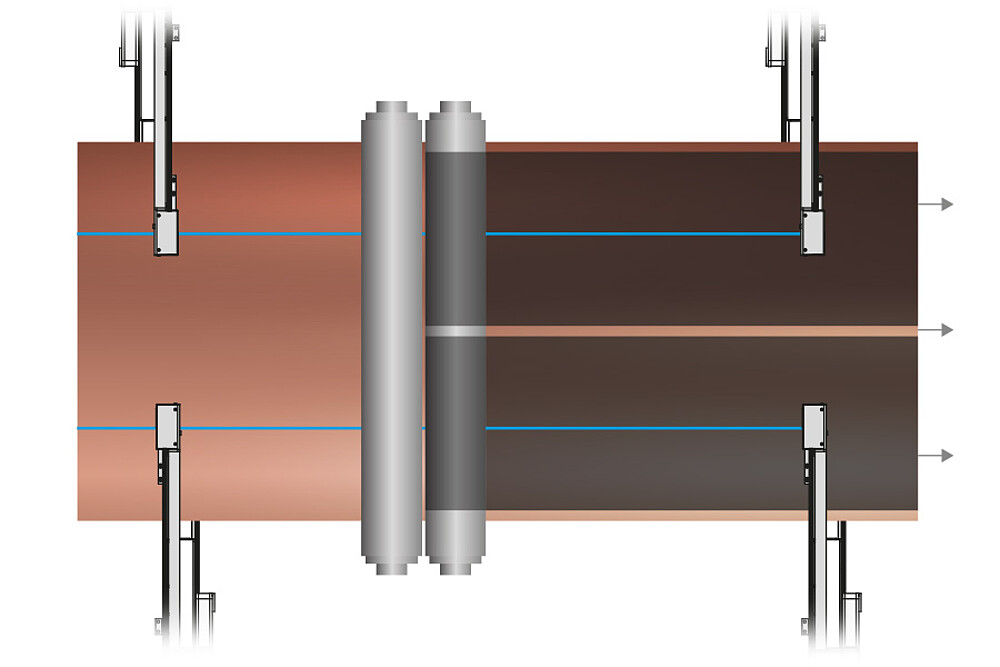

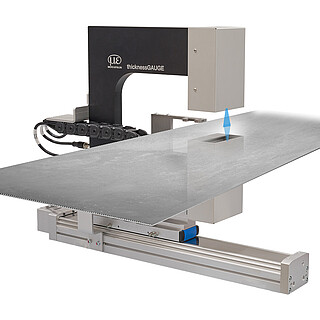

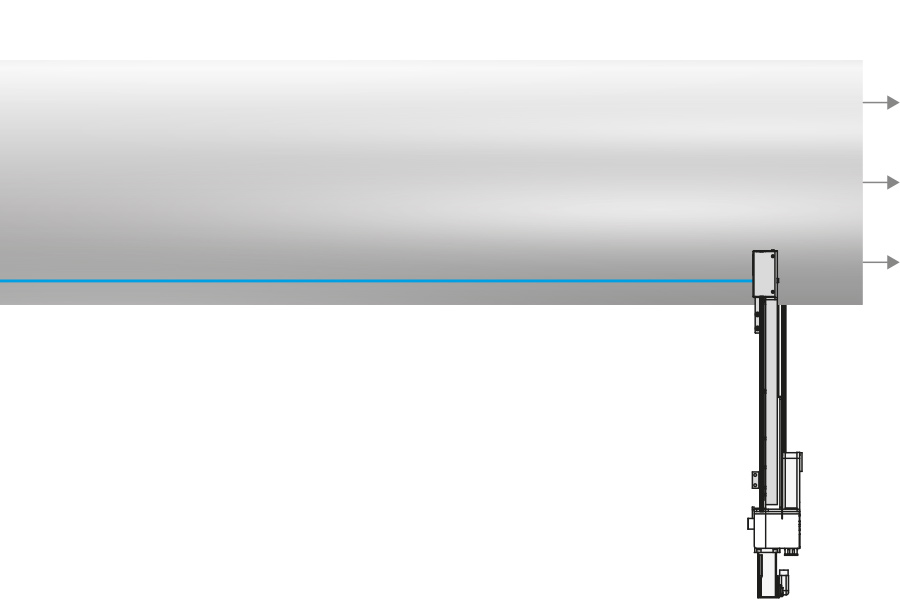

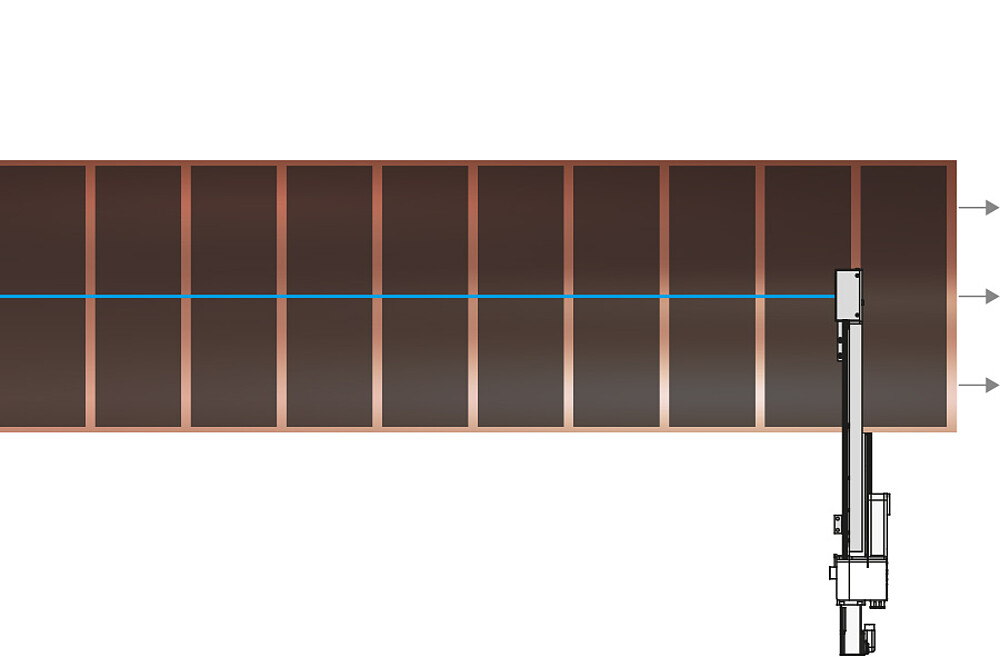

thicknessGAUGE sensorsystem används i industriella miljöer för exakta tjockleksmätningar av band- och plattmaterial. En linjärenhet med elektromekanisk drivenhet möjliggör tjockleksmätningar under förflyttning. Alternativt är fasta spårmätningar möjliga för mittlinjemätningar (centrumtjocklek) eller för tjockleksmätningar på kanterna.

Precise profile and 3D inline measurements

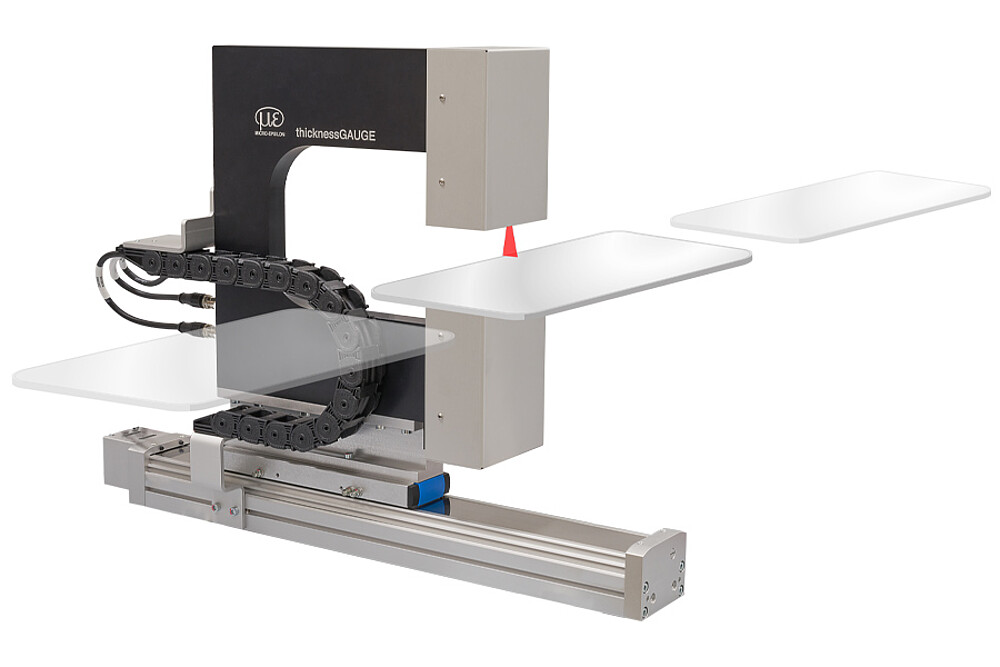

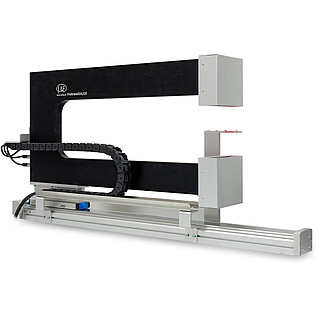

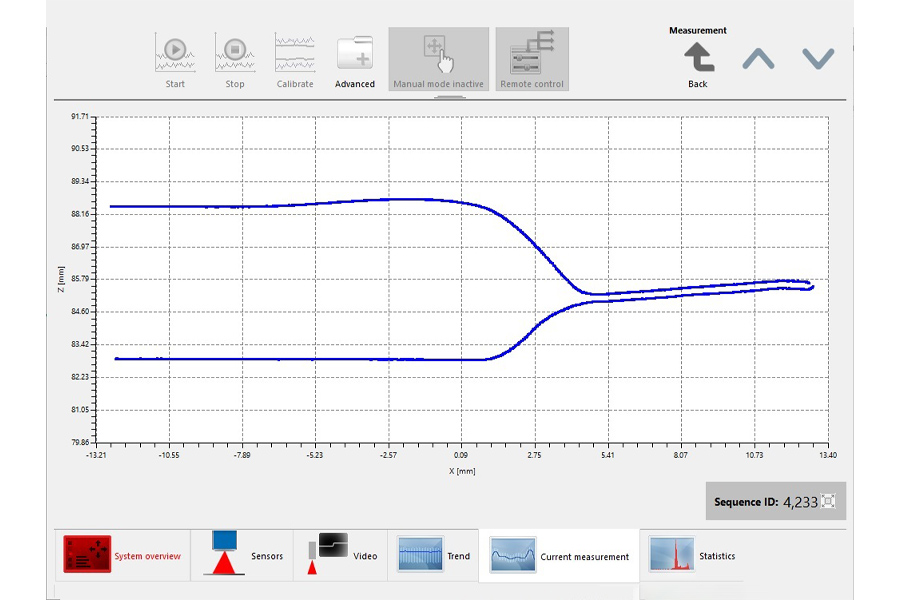

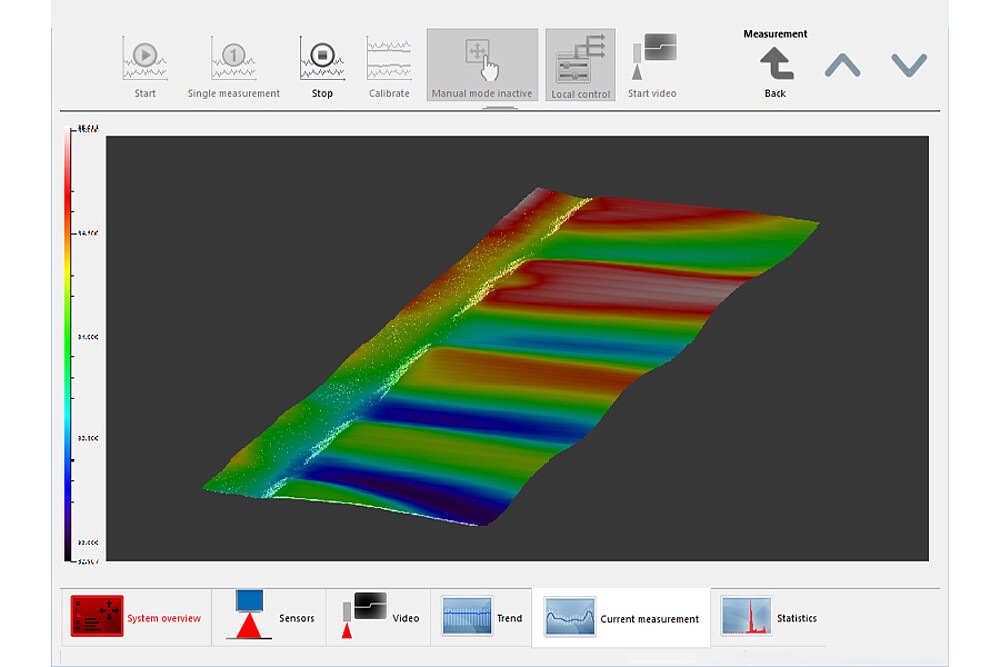

thicknessGAUGE 3D-system används för exakt inline-mätning av geometriska former som t.ex. foliekrökning, kanten på beläggningsskikt eller svetsfogar hos påsceller. Sensorsystemen är utrustade med två laserskannrar. De registrerar profildata längs en linjär rörelse, sammanför dessa till en komplett profil och möjliggör på så sätt en 2D- eller 3D-utvärdering. Storheter som steghöjd, krökning eller radie kan programmeras fritt och därigenom kan komplexa mätuppgifter lösas direkt i inline-processen.

logo

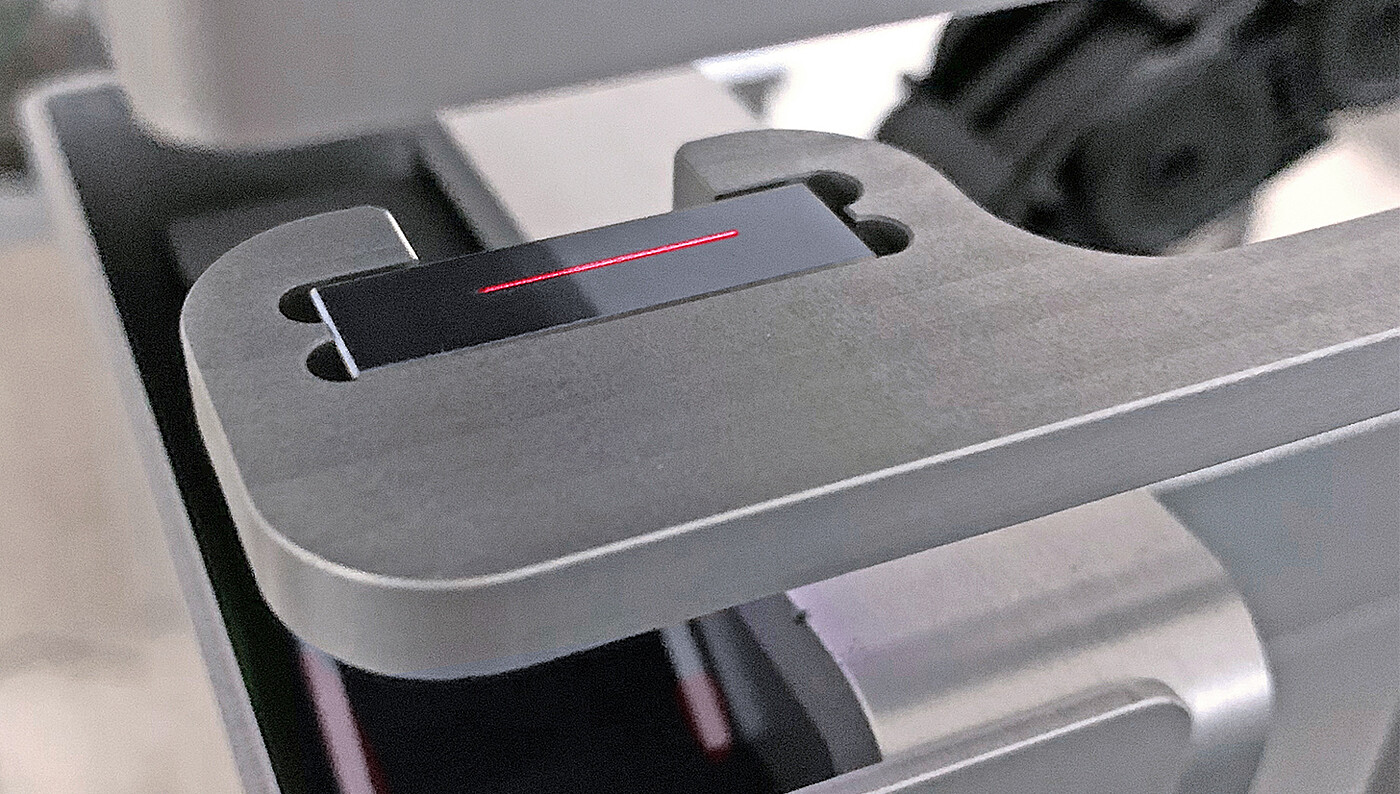

Automatisk kalibrering och temperaturkompensation

thicknessGAUGE-system är utrustat med kalibrering på plats för att kompensera t.ex. för effekterna av fluktuerande temperaturer. Kalibreringscyklerna är individuellt justerbara. Förutom temperaturkompensering möjliggör kalibrering på plats att systemet fungerar korrekt cykliskt och när som helst.

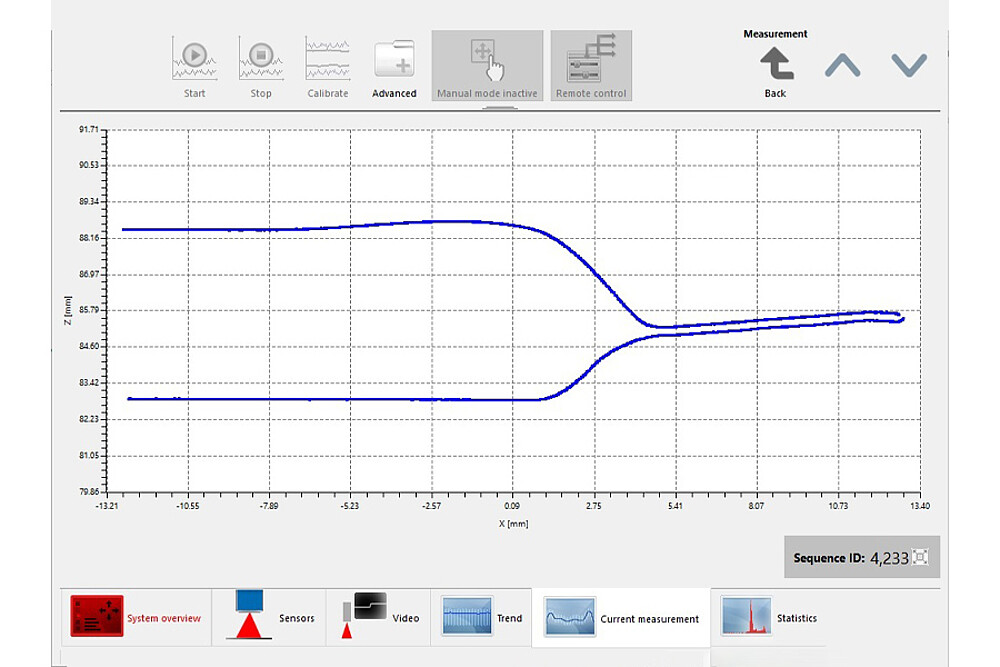

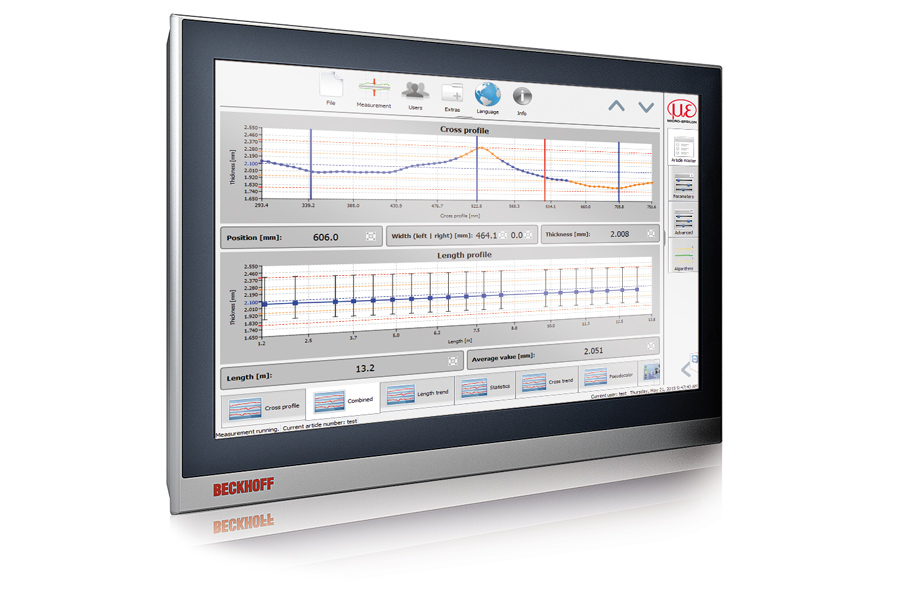

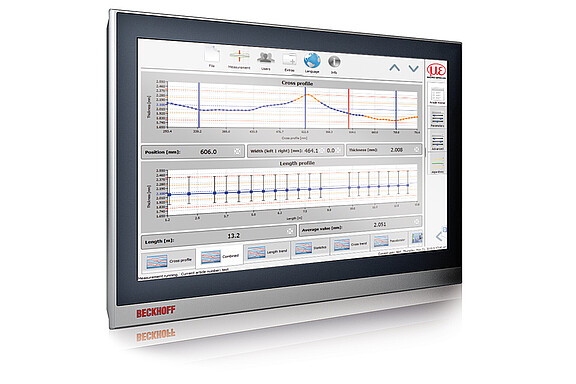

Kraftfull programvara för analys och kontroll

  • Multi-touch användargränssnitt
  • Artikeldatabas
  • Produktionsarkiv
  • Statistiska utvärderingar
  • Gränsvärdesövervakning med återgång till produktion (tillval fältbussgränssnitt)
  • Verifiering av kapacitet för mätare/testutrustning

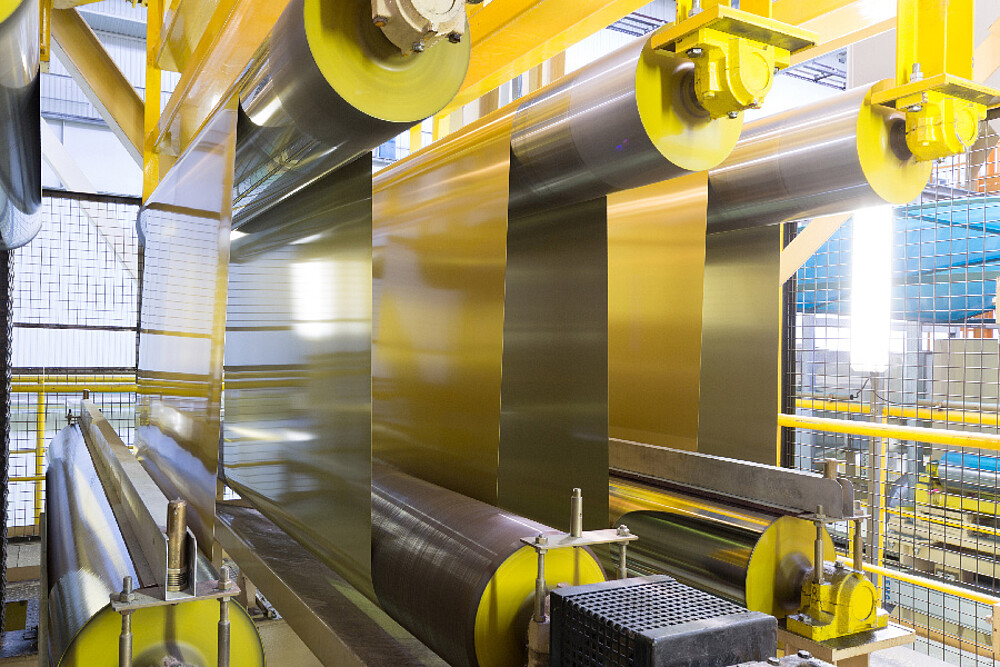

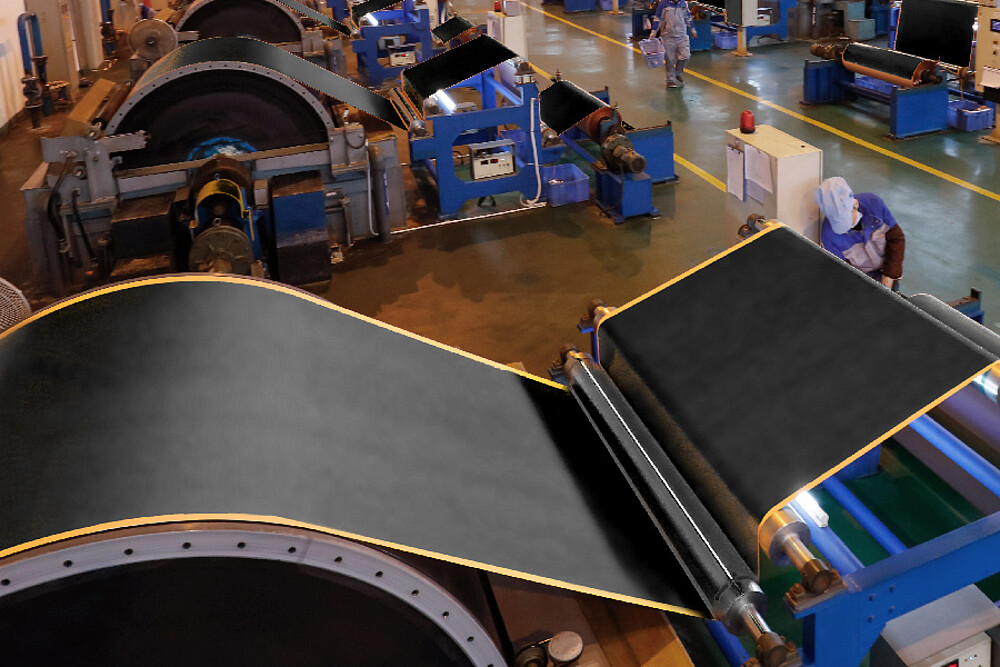

100% kvalitetskontroll under produktionen

thicknessGAUGE-sensorsystemen används i bandprocesser och plattproduktion för att kontinuerligt mäta tjocklek. Tack vare hög precision och utrustning med intelligent sensorteknik används dessa sensorsystem i många olika branscher.
