Dragvajermekanismer för kundspecifik enkodermontering
wireSENSOR-dragvajermekanismerna är den idealiska grunden för enkodertillverkare som vill realisera sina egna mätsystem effektivt, tillförlitligt och kostnadseffektivt. Tack vare många års erfarenhet inom dragvajermätteknik erbjuder Micro-Epsilon ett brett sortiment med olika mätområden och utföranden. Mekanismerna är särskilt konstruerade för direktmontering av enkodrar och möjliggör optimal kraftöverföring, hög upprepningsnoggrannhet samt lång livslängd – även under krävande industriella förhållanden. Som OEM-lösning eller som utgångspunkt för kundspecifika anpassningar – wireSENSOR-dragvajermekanismer erbjuder en ekonomiskt attraktiv och tekniskt högkvalitativ sensorlösning.
Enkodermontering – WPS-mekanismer
För WPS-mekanismerna ingår en synkrofläns som standard i leveransen. Som tillval kan en klämfläns användas. För OEM-produkter utvecklar vi produktspecifika adaptrar.
Enkodermontering – WDS-mekanismer
wireSENSOR-mekanismerna från Micro-Epsilon är avsedda för montering av olika enkodrar. Som standard ingår en synkrofläns i leveransen. Som tillval kan en klämfläns användas. För OEM-produkter utvecklar vi produktspecifika adaptrar.

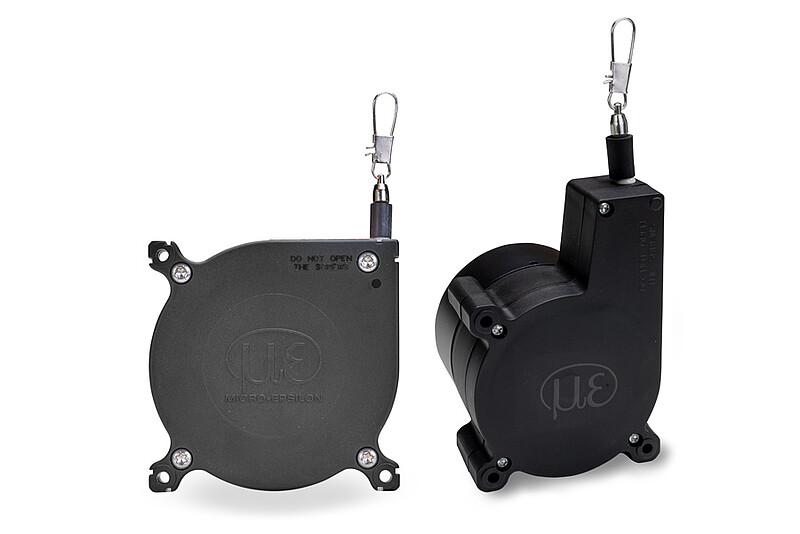

WPS-mekanismer – för trånga inbyggnadssituationer
wireSENSOR-mekanismerna i serierna MK och K är konstruerade för enkel montering av en inkrementell eller absolut enkoder. Valet av gränssnitt, upplösning och anslutningstyp kan därmed göras individuellt. Tack vare det kompakta utförandet kan mekanismerna även integreras i trånga inbyggnadsutrymmen.
Speciella egenskaper:
- Mätområden: 1 500 | 2 400 | 2 500 | 3 500 | 5 000 | 8 000 | 12 000 mm
- Temperaturområde: -40 … +85 °C
- Linjäritet: ±0,1 % av mätområdet
- Upplösning: beroende på enkodern
- Utgångstyp: beroende på enkodern
Nedladdningar
Katalog wireSENSOR dragvajermekanismer (dragvajermekanismer för montering av enkoder)
Datablad wireSENSOR K140-M
Monteringsanvisning wireSENSOR serien WPS, mekanismer
Monteringsanvisning wireSENSOR serien WPS, mekanismer K100-M
Bruksanvisning wireSENSOR, WPS dragvajermekanismer
Bruksanvisning wireSENSOR WPS, dragvajermekanismer K100-M
CAD-fil 3D-modell "wireSENSOR WPS-mekanismer", STEP

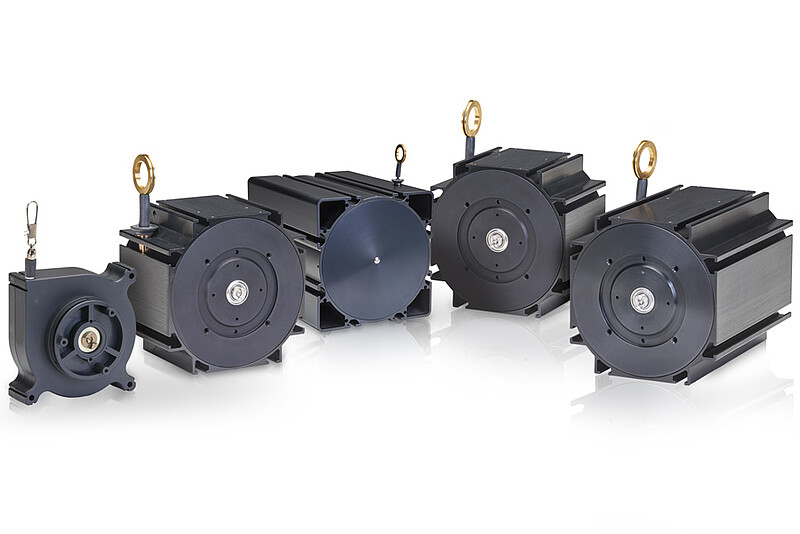

WDS-mekanismer – för industriella miljöer
Dragvajermekanismerna i wireSENSOR-serierna P60, P96, P115 och P200 är konstruerade för enkel montering av en inkrementell eller absolut enkoder. Valet av gränssnitt, upplösning och anslutningstyp kan därmed göras individuellt. Tack vare det robusta aluminiumhöljet lämpar sig mekanismerna särskilt för industriella miljöer.
Speciella egenskaper:
- Mätområden: 1 500 | 3 000 | 5 000 | 7 500 | 10 000 | 15 000 | 30 000 | 40 000 | 50 000 mm
- Temperaturområde: -20 … +80 °C
- Linjäritet: ±0,01 % av mätområdet
- Upplösning: beroende på enkodern
- Utgångstyp: beroende på enkodern
Nedladdningar
Katalog wireSENSOR dragvajermekanismer (dragvajermekanismer för montering av enkoder)
Monteringsanvisning dragvajermekanismer
Monteringsanvisning wireSENSOR mekanism P85
Bruksanvisning dragvajermekanism
Bruksanvisning wireSENSOR mekanism P85
CAD-fil 3D-modell "wireSENSOR WDS-mekanismer", STEP
