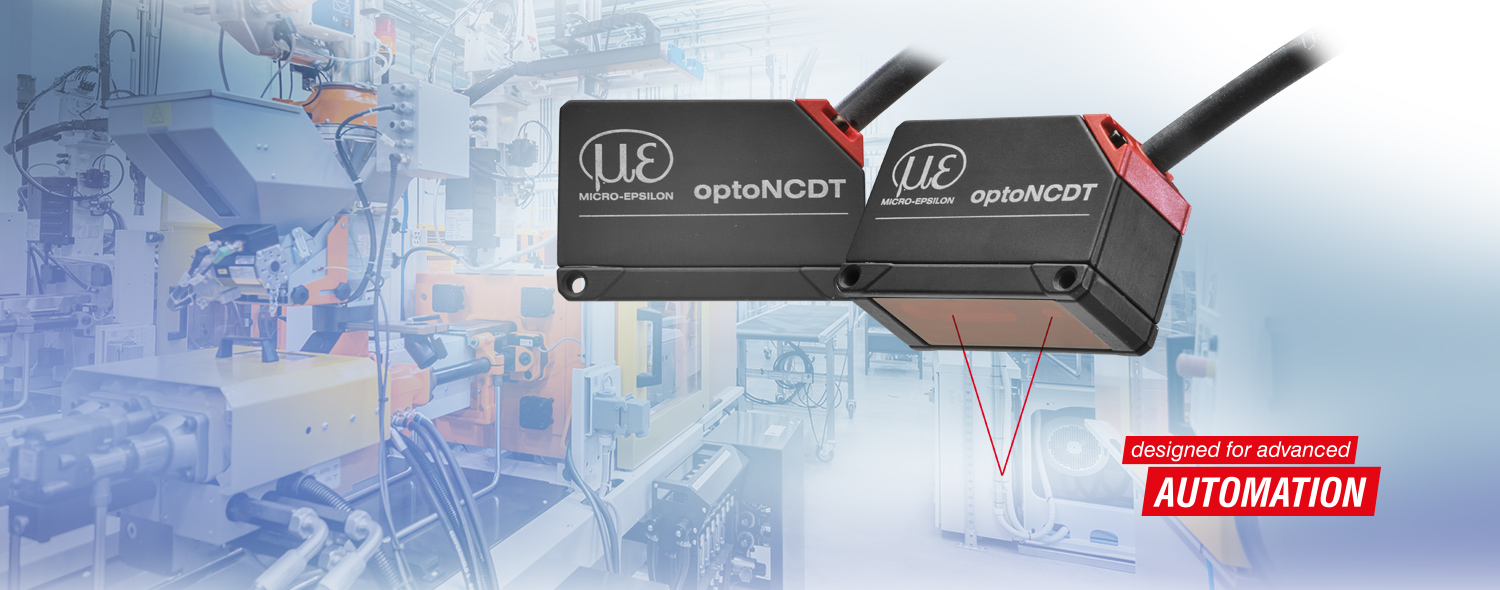

Smart lasertrianguleringssensor
Smarta sensorer för snabba och noggranna mätningar
optoNCDT1420 erbjuder en unik kombination av snabbhet, storlek, prestanda och applikationsmångsidighet för avstånds-, positions- och rörelsemätningar. Den kompakta trianguleringssensorn ger hög mätnoggrannhet och mätfrekvens på upp till 8 kHz. Möjligheten att välja mellan kabel eller kontaktanslutning samt sensorns små dimensioner gör installationen enkel. Precis som alla trianguleringssensorer från Micro-Epsilon, har optoNCDT 1420 intelligent ytreflex reglering. Den automatiska kompenseringen för olika ytor, "Active Surface Compensation" (ASC), försäkrar stabila mätresultat oavsett om ytan ändrar färg eller blankhet. Det högkvalitativa optiska systemet genererar en mycket liten lasermätpunkt som möjliggör säker mätning även på de allra minsta detaljerna.
Detaljer
- Mätområden (mm) 10 | 25 | 50 | 100 | 200 | 500
- Linjäritet från 8 µm
- Repeterbarhet från 0,5 µm
- Mäthastighet 8kHz
- Kompakt sensor med integrerad elektronik
- 0,3 m pigtailkabel med M12-kontakt eller 3 m integrerad sensorkabel med öppna ändar
- Skalbar analog utgång
- Triggeringång
- Gränssnitt: RS422, PROFINET, EtherNet/IP, EtherCAT
- Fördefinierade och individuella förinställningar i webbgränssnitt
- Finns med laserklass 1

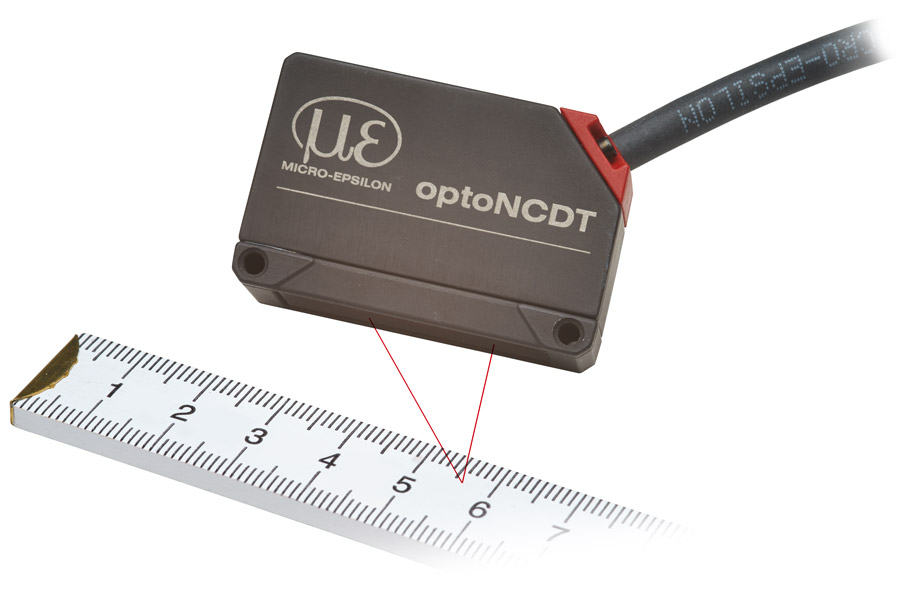

Högsta precision i ett minimalt utrymme
Kompakta mått kombinerat med låg vikt öppnar upp nya applikationsområden. Såväl analog spänningsutgång som strömutgång och digitalt RS422 interface möjliggör integrering av sensorn i fabriks- eller maskinkontrollsystem. Tack vare valbara inställningar och utvärderingsmöjligheter möter optoNCDT 1420 behovet vid högvolymsanvändning och OEM applikationer.
Unikt lätt att använda
Alla optoNCDT 1420 modeller ställs in med hjälp av ett intuitivt webb-gränssnitt. Förinställningar och kvalitetskontrollen för val av mätuppgift gör det möjligt att enkelt ställa in sensorns parametrar. Upp till 8 st förinställda användarspecifika sensorinställningar kan lagras och exporteras i setup hanteraren. Inställningar kan snabbt och enkelt sparas, laddas upp och överföras till flera sensorer. Videosignal displayen, signal peak och fritt inställbar signalfiltrering möjliggör ytterligare optimering av mätuppgiften. ROI funktionen (Region Of Interest) möjliggör tex bortfiltrering av störande signaler i bakgrunden. Multifunktionsknappen gör det möjligt att snabbt ställa om sensorn för enklare mätuppgifter.

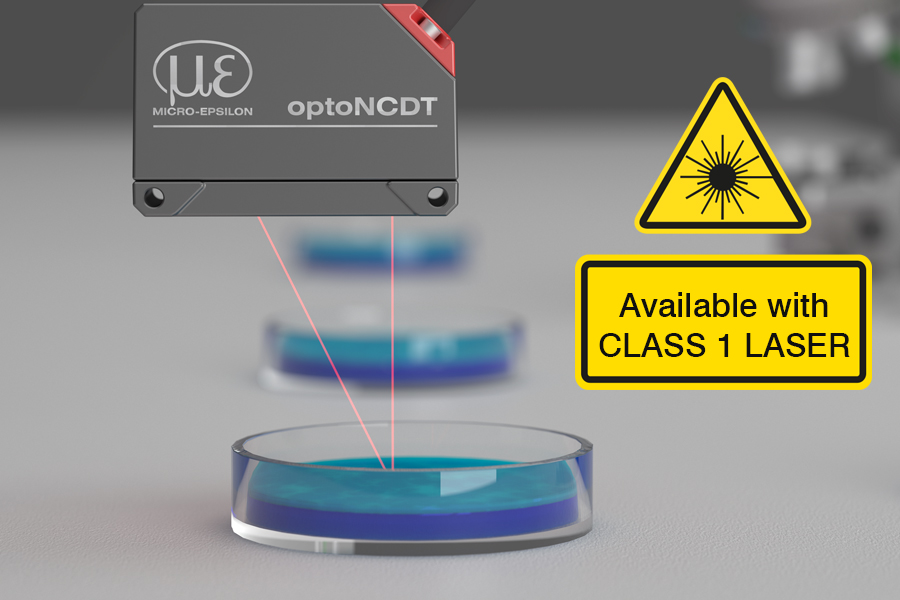

Finns även som laserklass 1
optoNCDT 1420 CL1-serien är designad för mätuppgifter med ökade säkerhetskrav. Sensorerna är klassificerade enligt laserklass 1 och den utstrålade effekten är maximalt 390 µW. Därför är kostsamma skyddsåtgärder, som krävs vid laserklass 2, inte längre nödvändiga. OptoNCDT 1420 CL1-modellerna används för mätuppgifter där människor arbetar nära sensorn och för avståndsmätningar på känsliga ytor.
