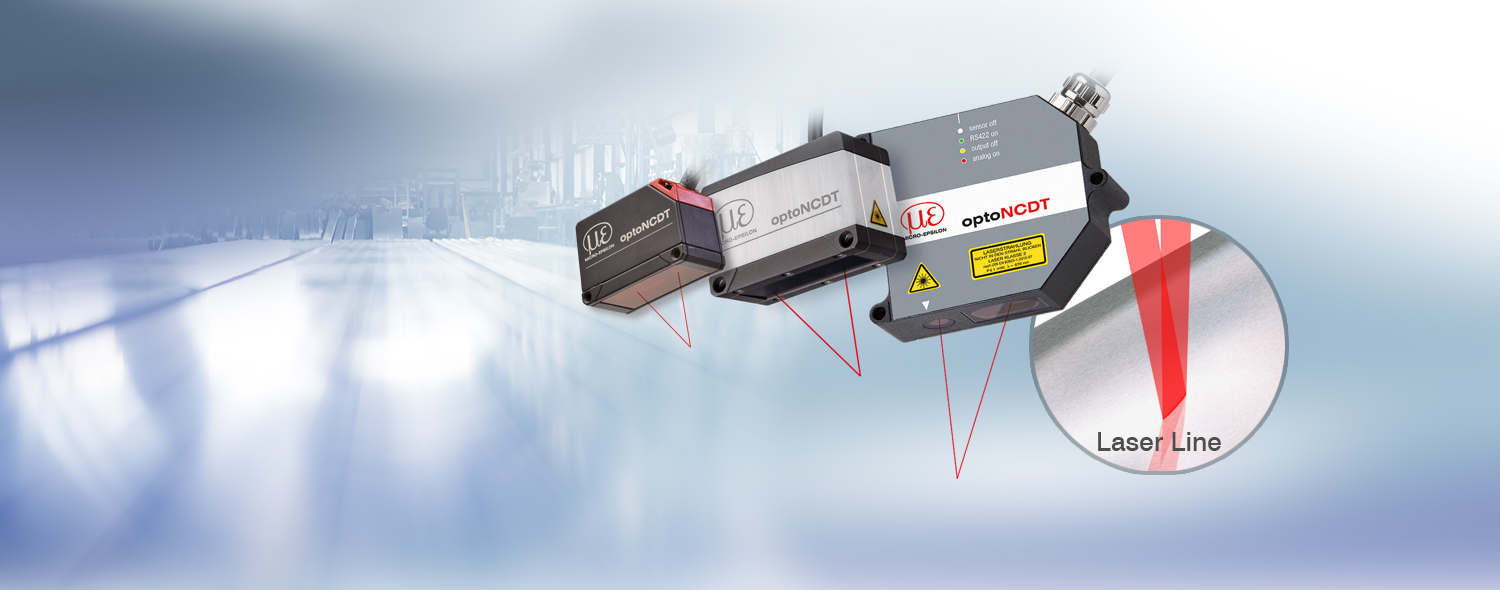

optoNCDT LL

Sensorer med liten laserlinje (LL) för grova och reflekterande ytor

Lasersensorer för metaller och grova ytor

Vid mätning på blanka metaller eller maskinbearbetade ytor med små bearbetningsspår på ytorna är det inte lämpligt att mäta med liten laserpunkt. Detta p.g.a. att de små mikroskopiska spåren efter bearbetningen ger en brusig och ostabil mätsignal.Lasersensorer med en oval laserpunkt som är bara någon mm bred, liknande en kort laserlinje, är att rekommendera i dessa fall. Interferens orsakad av grov yta, defekter, gropar eller hål filtreras bort med hjälp av den ovala laserpunkten i kombination med en speciell programvarualgoritm. Dessutom är denna sensortyp lämplig för avståndsmätning mot strukturerade ytor där avståndet, och inte strukturen i sig själv, skall mätas. Den ovala ljuspunkten påverkas inte av strukturen vilket ger en jämn och stabil mätsignal.

Kontakt

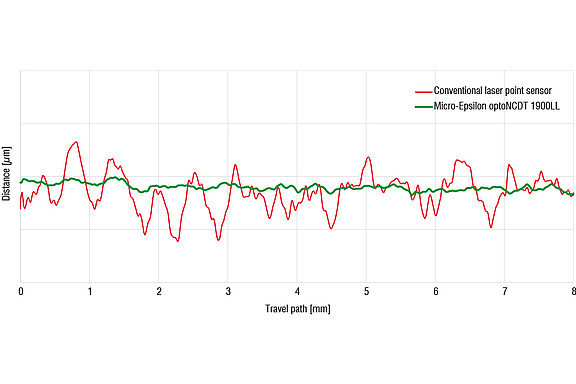

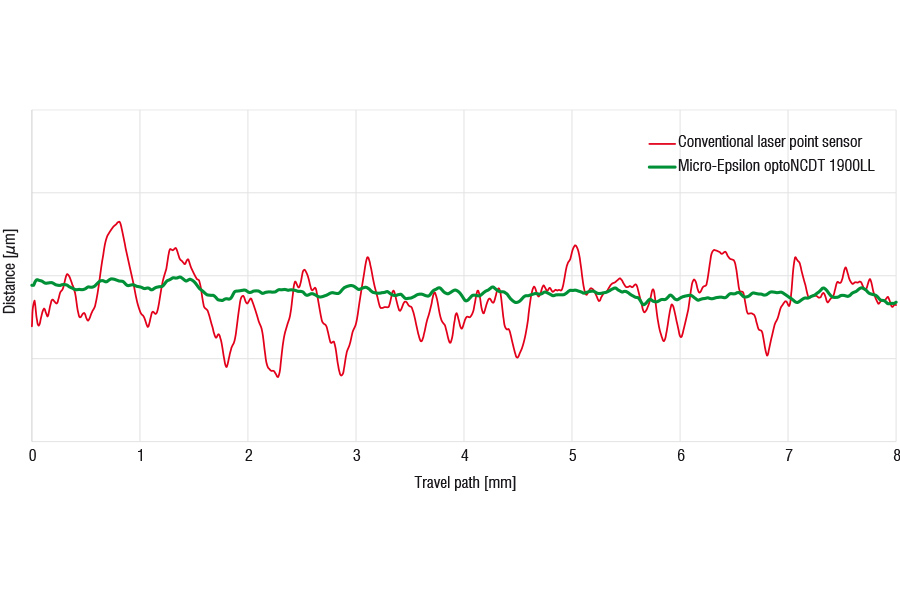

Pålitliga mätningar på strukturerade och metalliska ytor

Measurement on structured and metallic surfaces
optoNCDT LL har en oval mätpunkt som påminner om en liten laserlinje. Lasersensorerna används för statiska och dynamiska avståndsmätningar på grova och strukturerade ytor, på metaller och mätobjekt där lasern tränger igenom materialet.

optoNCDT LL finns i flera serier med olika mätområden, mäthastigheter och noggrannheter. Lasersensorerna används för exakta avståndsmätningar på strukturerade ytor d.v.s när avståndet till ytan och inte själva strukturen behöver mätas. För fina detaljer och ytstrukturer är optoNCDT med en punktformad laser och Blå-Laser-sensorerna förstahandsvalet.

Gränssnitt och signalbehandlingsenheter

C-Box/2A styrenhet
IF2001/USB
IF2004/USB
IF2008/PCIE
IF2030 für Industrial Ethernet
IF2035 för industriellt Ethernet

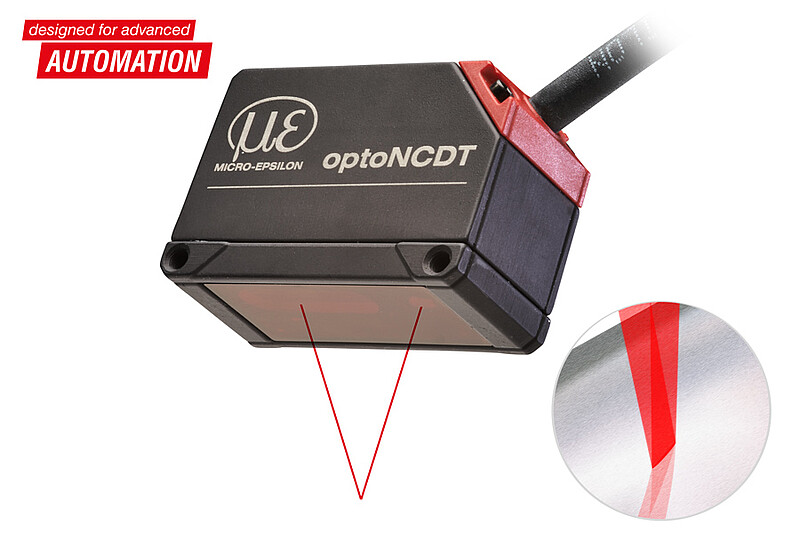

Smart laser sensor for shiny metallic objects - optoNCDT 1420LL

De kompakta lasersensorerna optoNCDT 1420 LL är designade för mätningar av glansiga, metalliska och grova ytor. Den ovala ljuspunkten, som liknar en kort laserlinje, kan bättre kompensera för ojämnheter som textur och grovhet. Särskilda mjukvarualgoritmer filtrerar bort störningar som orsakas av ytojämnhet, defekter, fördjupningar eller småhål.

Detaljer

  1. Lasersensor med speciallins och oval ljuspunkt (kort laserlinje)

  2. Exakt mätning på metallytor och strukturerade ytor

  3. Aktiv ytkompensation för skiftande ytor (ASC)

  4. Integrerad styrenhet

  5. Mätområde (mm): 10 | 25 | 50

  6. Linjäritet från 8 µm

  7. Justerbar mäthastighet upp till 8 kHz

  8. Digitalt gränssnitt (integrerat): RS422 (16 bitar)

  9. Digitala gränssnitt (valfri anslutning via gränssnittsmodul): PROFINET, EtherNet/IP, EtherCAT

  10. Skalbar analog utgång

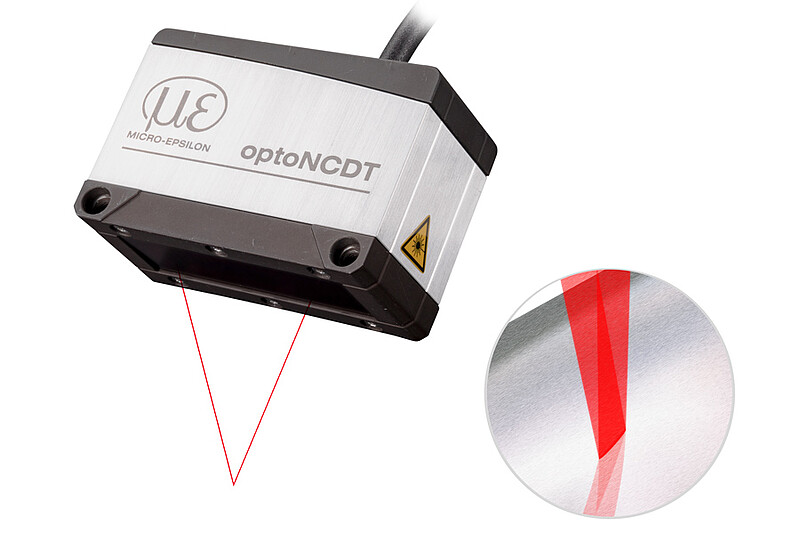

Compact laser sensor for shiny metallic objects - optoNCDT 1900LL

optoNCDT 1900 LL lasersensorer är designade för mätning av blanka, metalliska och grova ytor. Den lilla laserlinjen möjliggör exakta mätresultat på blanka metallytor och strukturerade föremål. Tack vara den extremt kompakta designen kan sensorerna även integreras i begränsade installationsutrymmen.

Detaljer

  1. Lasersensor med speciallins och oval ljuspunkt (liten laserlinje)

  2. Idealisk för statiska och dynamiska avståndsmätningar på metaller, strukturerade ytor och där laserstrålen penetrerar mätobjektet

  3. Kompakt sensordesign med integrerad styrenhet

  4. Hög motståndskraft mot omgivande ljus

  5. Mätområden (mm): 2 | 6 | 10 | 25 | 50

  6. Linjäritet från 1 µm

  7. Repeterbarhet 0,1 µm

  8. Justerbar mäthastighet upp till 10 kHz

  9. Gränssnitt: analog utgång, RS422, PROFINET, Ethernet/IP, EtherCAT

  10. Avancerad ytkompensation för ytor med växlande reflektioner

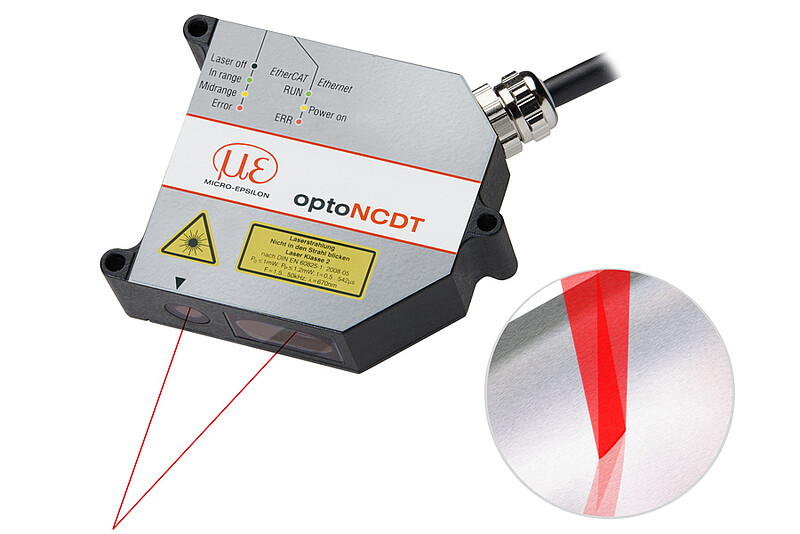

Highly dynamic laser sensor for shiny metallic objects - optoNCDT 2300LL

Lasersensorerna i optoNCDT 2300LL-serien använder en mycket liten laserlinje istället för den vanliga laserpunkten. Tack vare laserlinjen är optoNCDT 2300LL väl lämpad för exakt avståndsmätning på blanka, porösa och råa ytor. Den höga mäthastigheten på upp till 49 kHz möjliggör mätning i snabba processer. Sensorinställningarna görs snabbt och enkelt via webbläsare och Ethernet interface. Via webbläsaren kan ett stort antal inställningar för signalhanteringen göras.

Detaljer

  1. Mätområden (mm): 2 | 10 | 20 | 50

  2. Linjäritet max. 0,6 µm

  3. Upplösning max. 0,03 µm

  4. Ställbar mäthastighet upp till 49,140 kHz

  5. Interface: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, analog via C-Box

  6. Specialoptik för liten laserlinje

  7. Noggranna mätningar på metaller och råa ytor

  8. Advanced Real-Time-Surface-Compensation (A-RTSC)

  9. Integrerad kontroller
