Momentgivare med vinkelgivare – Roterande axel
Momentgivare för roterande axel med inbyggd vinkelgivare

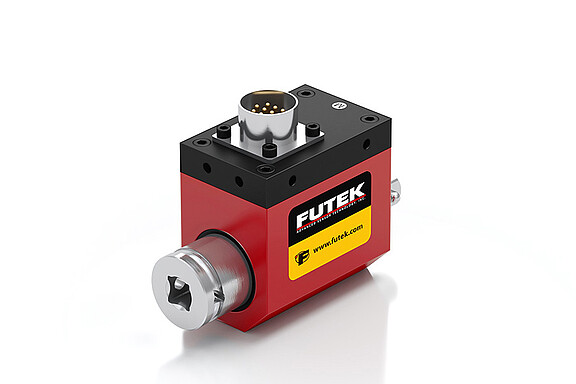

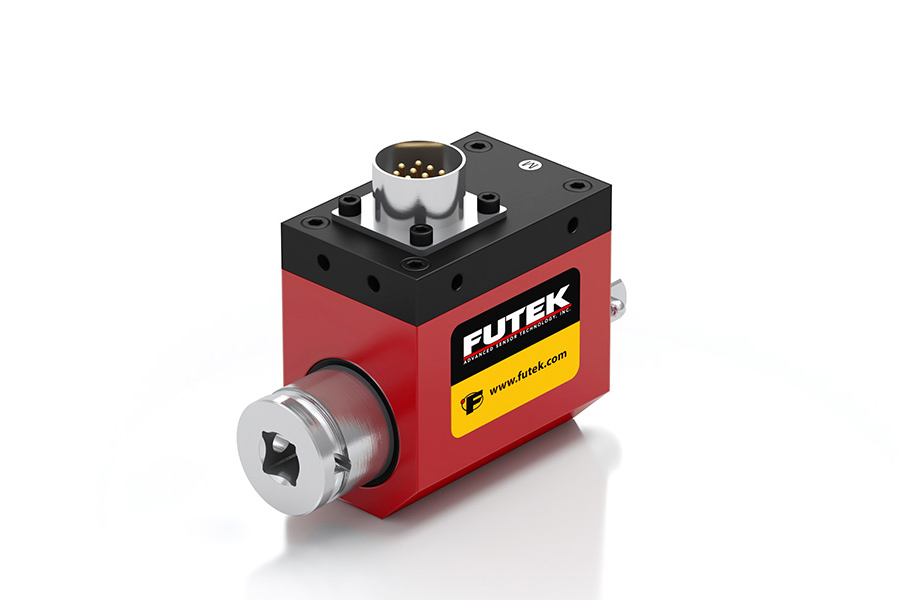

TRD305
Mätområde: 0 … 6 / 12 / 30 / 63 / 160 / 500 / 1000 Nm F.S.
Axelkopplings-typ: Fyrkants- verktygsnyckelfäste 1/4″ … 1″
Utsignal: Bryggutgång, 2 mV / V nom.
Varvtal (max): 3000 rpm
Onoggrannhet: ± 0,2% av F.S.
Arbetstemperatur: - 10 … 90° C
Övrigt: Signalöverföring med släpringar. Kräver bryggförstärkare. Inbyggd vinkelgivare
Dokumentation: TRD305

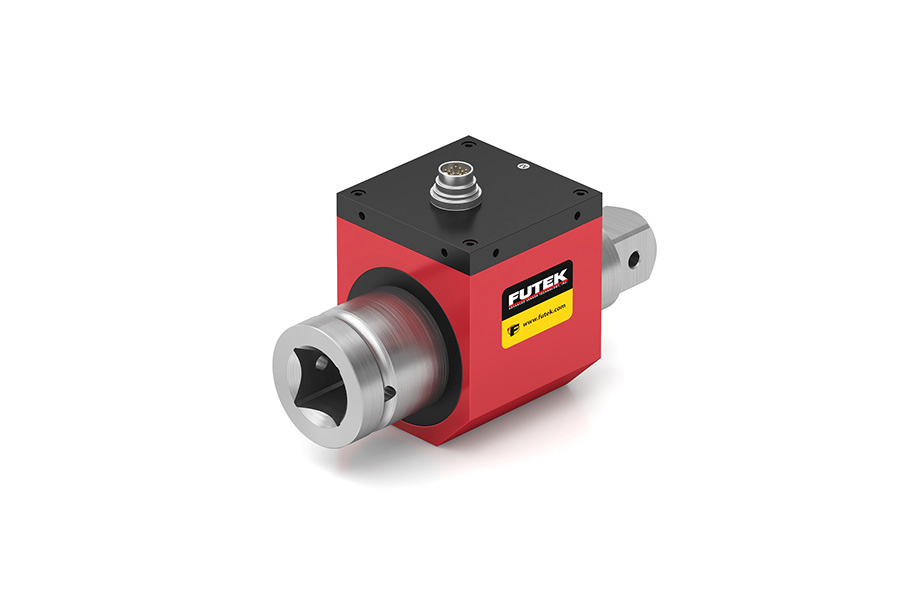

TRD605
Mätområde: 0 … 12 / 18 / 50 / 63 / 100 / 150 / 160 / 250 / 300 / 500 / 1000 Nm F.S.
Axelkopplings-typ: Fyrkants- verktygsnyckelfäste 1/4″ … 1″
Utsignal: ± 5 V
Varvtal (max): 7000 rpm
Onoggrannhet: ± 0,2% F.S.
Arbetstemperatur: - 25 … 80° C
Övrigt: Kontaktfri signalöverföring (inga släpringar) Inbyggd vinkelgivare
Dokumentation: TRD605

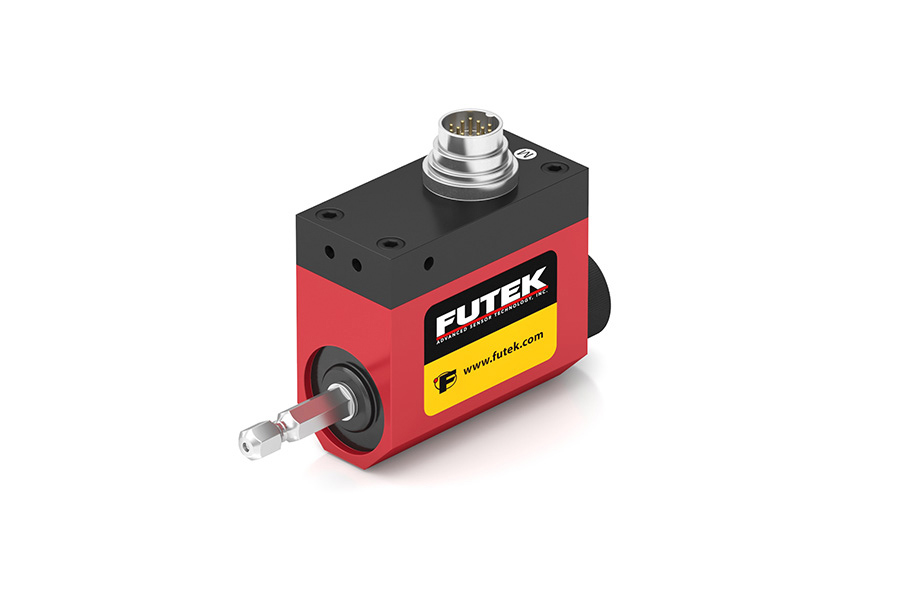

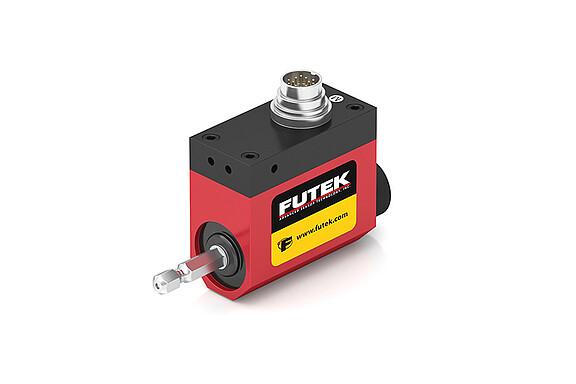

TRH605
Mätområde: 0 … 0,5 / 1 / 2 / 6 / 12 / 18 Nm F.S.
Axelkopplings-typ: Sexkant bitskoppling 1/4″ Hona / hane
Utsignal: ± 5 V
Varvtal (max): 7000 rpm
Onoggrannhet: ± 0,2% av F.S.
Arbetstemperatur: - 25 … 80° C
Övrigt: Kontaktfri signalöverföring (inga släpringar) Inbyggd vinkelgivare
Dokumentation: TRH605

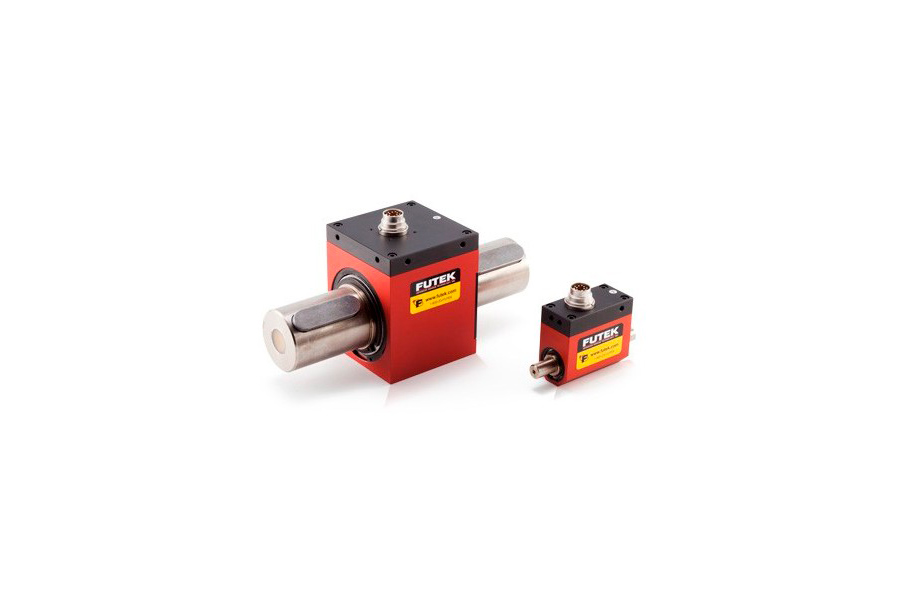

TRS605
Mätområde: 0 … 1 / 2 / 5 / 10 / 20 / 50 Nm F.S.
Axelkopplings-typ: Rundaxel 10 mm / 16 mm / 28 mm / 42 mm Med låskil″
Utsignal: ± 5 V
Varvtal (max): 7000 rpm
Onoggrannhet: ± 0,2% av F.S.
Arbetstemperatur: - 25 … 80° C
Övrigt: Kontaktfri signalöverföring (inga släpringar) Inbyggd vinkelgivare
Dokumentation: TRS605

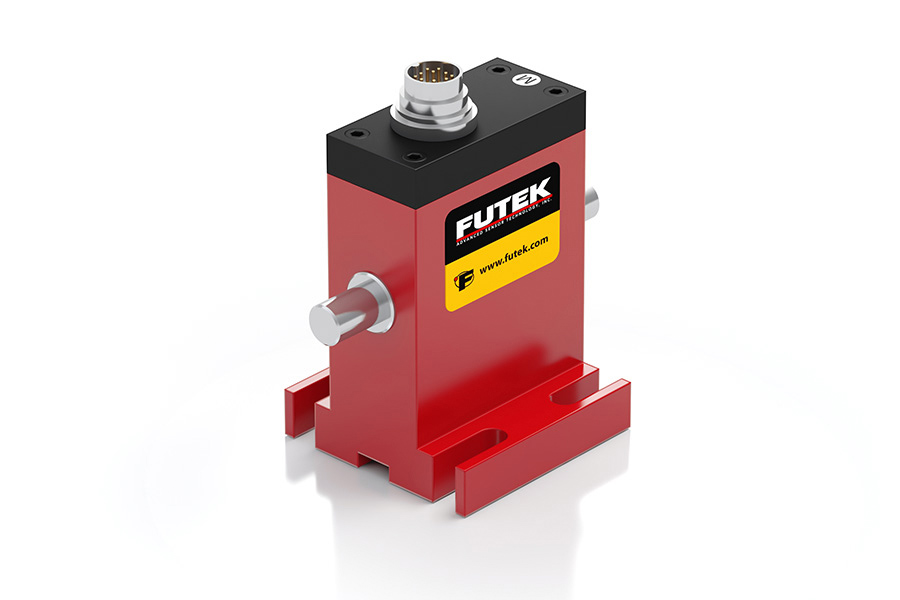

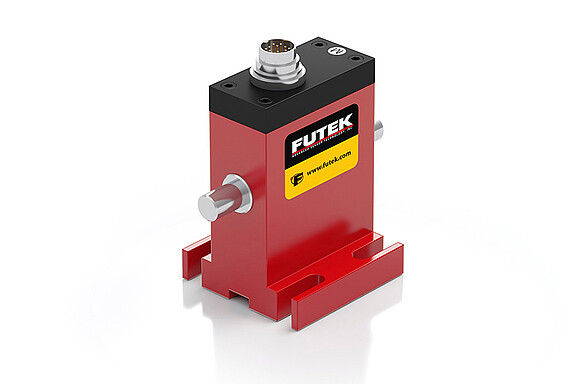

TRS705
Mätområde: 0 …1 / 2 / 5 / 10 / 20 / 50 Nm F.S..
Axelkopplings-typ: Rundaxel 10 mm / 17 mm upp till 50 Nm-modeler. Rundaxel med låskil 28 mm / 42 mm 100-1000 Nm-modeller
Utsignal: ± 5 V
Varvtal (max): 7000 rpm
Onoggrannhet: ± 0,2% av F.S.
Arbetstemperatur: - 25 … 80° C
Övrigt: Kontaktfri signalöverföring (inga släpringar) Inbyggd vinkelgivare
Dokumentation: TRS705
