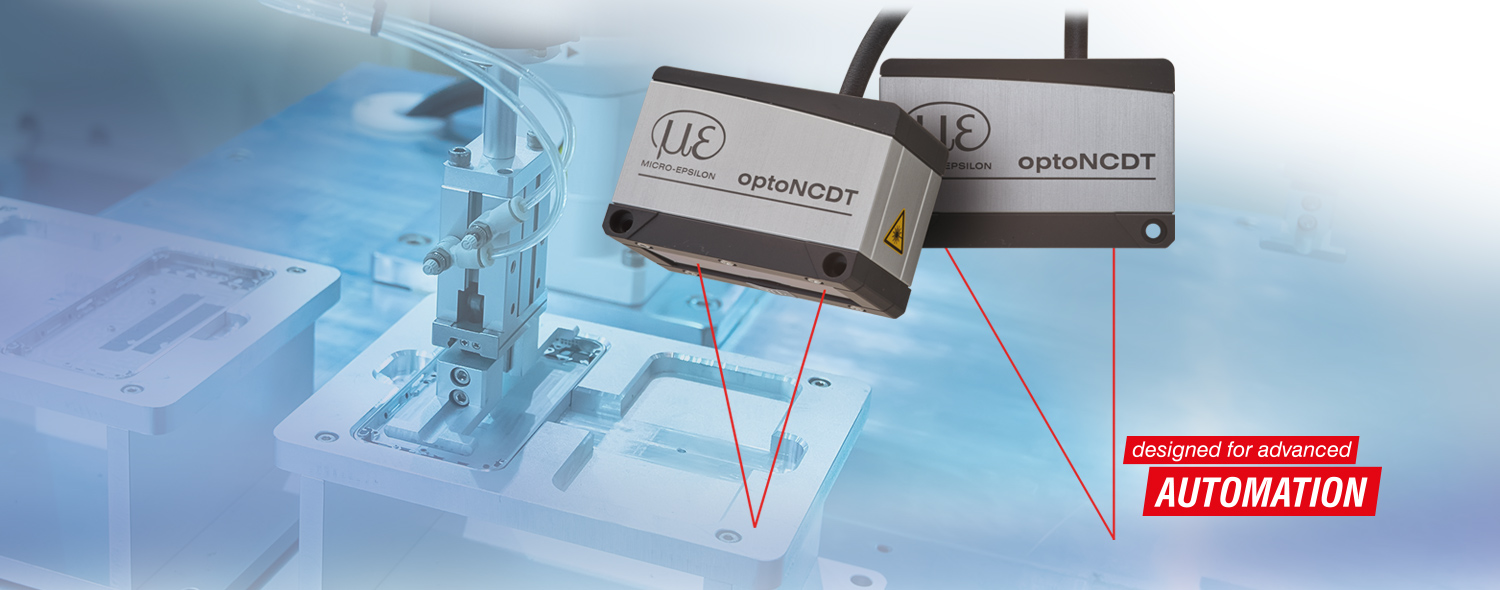

Lasersensor för avancerad automation
OptoNCDT 1900 erbjuder en unik kombination av hastighet, storlek, prestanda och applikationsmångsidighet för mätningar av förskjutning, avstånd och position. Den kompakta trianguleringssensorn uppnår en hög mätnoggrannhet och mätfrekvenser upp till 10 kHz. Sensorns högpresterande optik genererar en liten ljuspunkt som gör det möjligt att upptäcka de finaste detaljerna och strukturerna på ett tillförlitligt sätt.
Detaljer
- Mätområden (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
- Linjäritet från 1 µm
- Justerbar mätfrekvens upp till 10 kHz
- Analoga och digitala utgångar
- Kompakt konstruktion med integrerad elektronik
- Avancerad ytkompensation för snabb anpassning till föränderliga ytor
- Fördefinierade och individuella förinställningar i webbgränssnittet
- Integrerat EtherCAT-, EtherNet/IP- och PROFINET-gränssnitt
- Certifierad enligt UL 61010-1
Lasersensorer för industriella serieapplikationer
optoNCDT1900 används för dynamiska mätningar av sträcka, avstånd och position och övertygar där med hastighet, form och exakthet. Den integrerade kraftfulla kontrollerenheten möjliggör en snabb mätvärdesbearbetning och -utmatning med hög precision.

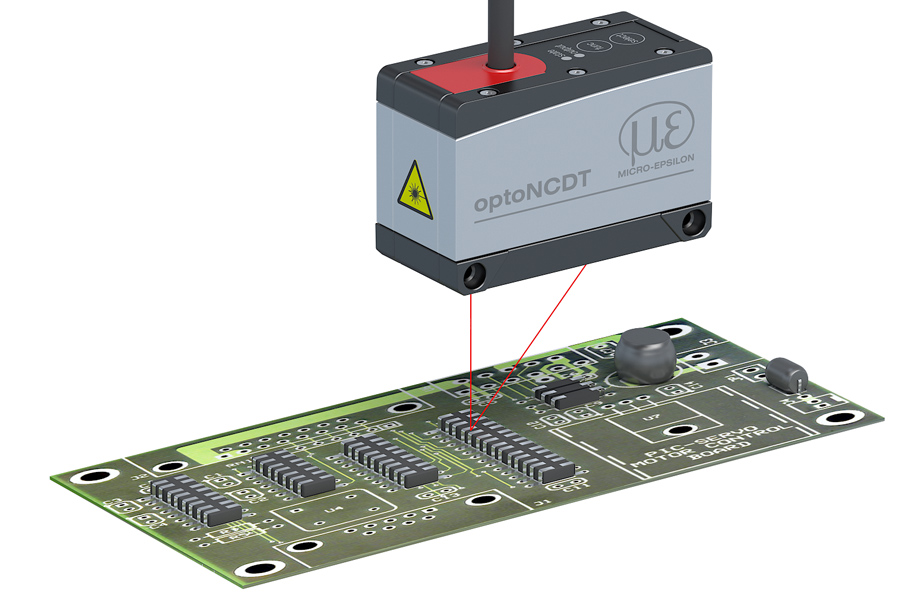

Den innovativa laser-trianguleringssensorn optoNCDT 1900 används överallt där precision kombineras med den senaste tekniken, t.ex. inom Advanced Automation, fordonsindustrin, 3D-tryck och i koordinatmätningsmaskiner.
Individuell konfiguration vid serietillämpningar

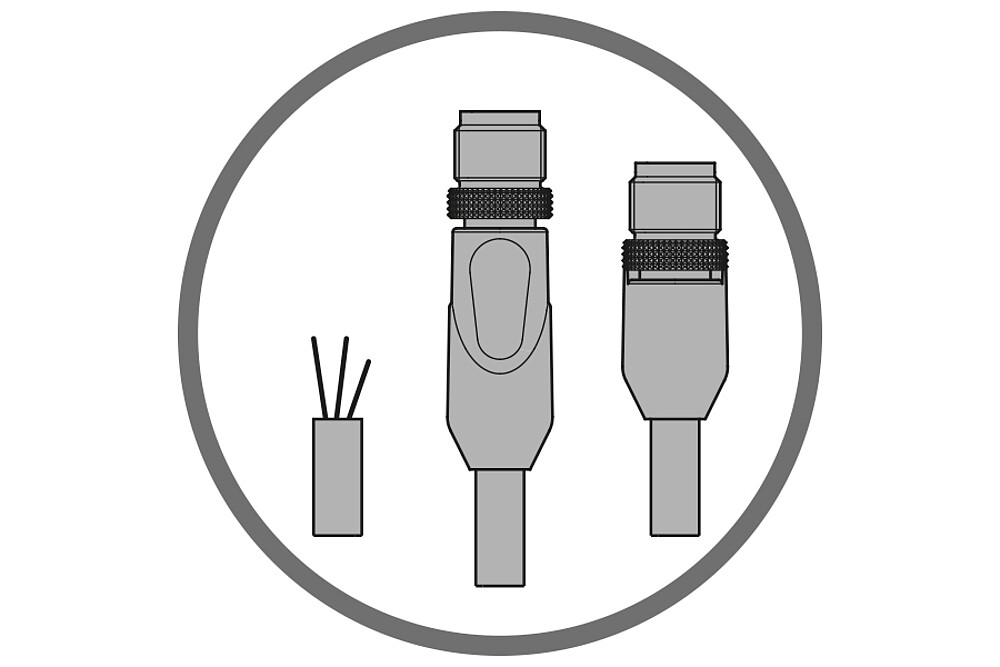

För serietillämpningar konfigurerar vi våra sensorer efter individuella krav. Därvid kan alternativa kabellängder, kontakttyper och alternativ för firmware realiseras. Prata med oss, vi hjälper dig gärna.

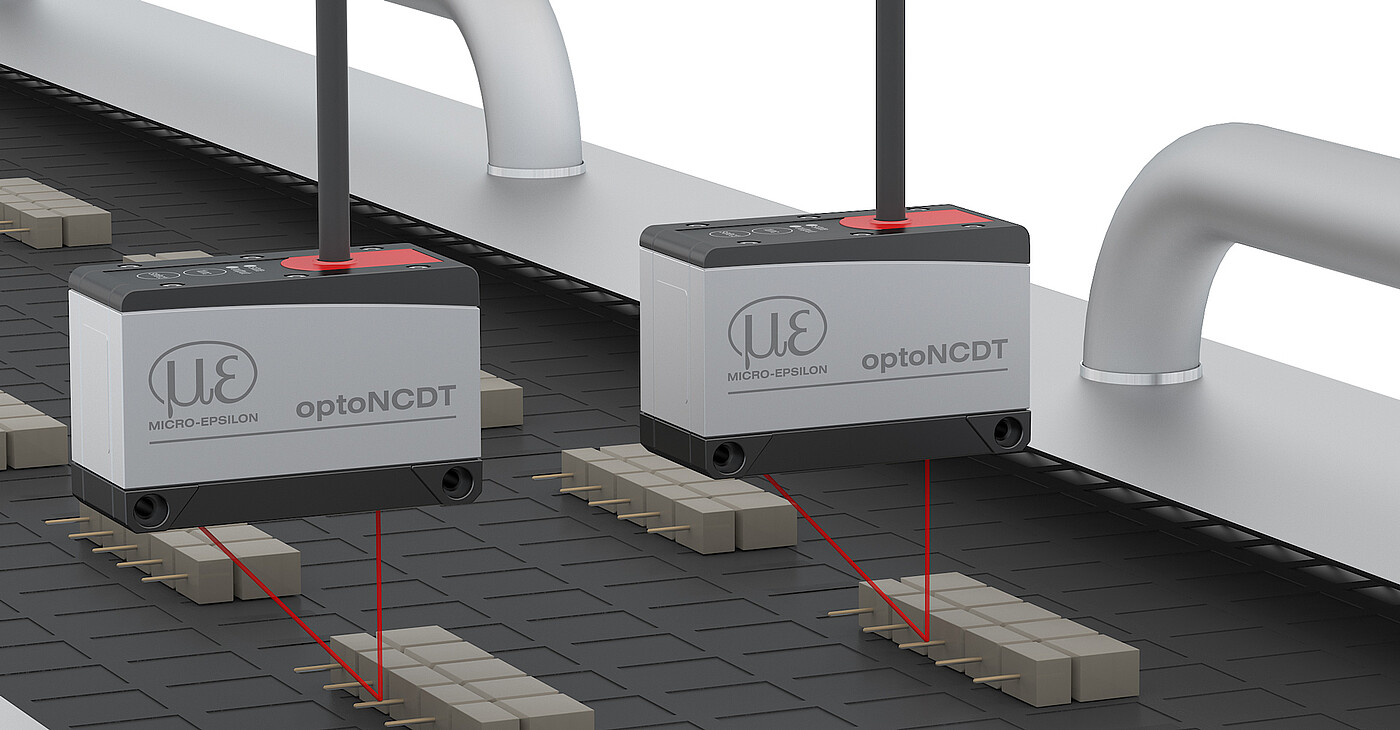

Nu med integrerat Industrial-Ethernet-gränssnitt
De senaste lasertrianguleringssensorerna optoNCDT 1900 finns även med integrerat Industrial-Ethernet-gränssnitt. Beroende på modell kan du via EtherCAT, EtherNet/IP eller PROFINET införliva den kompletta sensorprestandan direkt i din PLC utan en extra gränssnittsmodul. Du profiterar på realtidsdata utan tidsfördröjning och reducerar resursåtgången för installation och kabeldragning. Sensorns parameterinställning kan beroende på modell utföras direkt via industriellt Ethernet eller som tidigare med hjälp av det intuitiva webbgränssnittet. För mycket snabba mätningar har sensorn en översamplingsfunktion med vilken mätdata kan registreras respektive överföras upp till åtta gånger snabbare än busscykeltiden möjliggör.

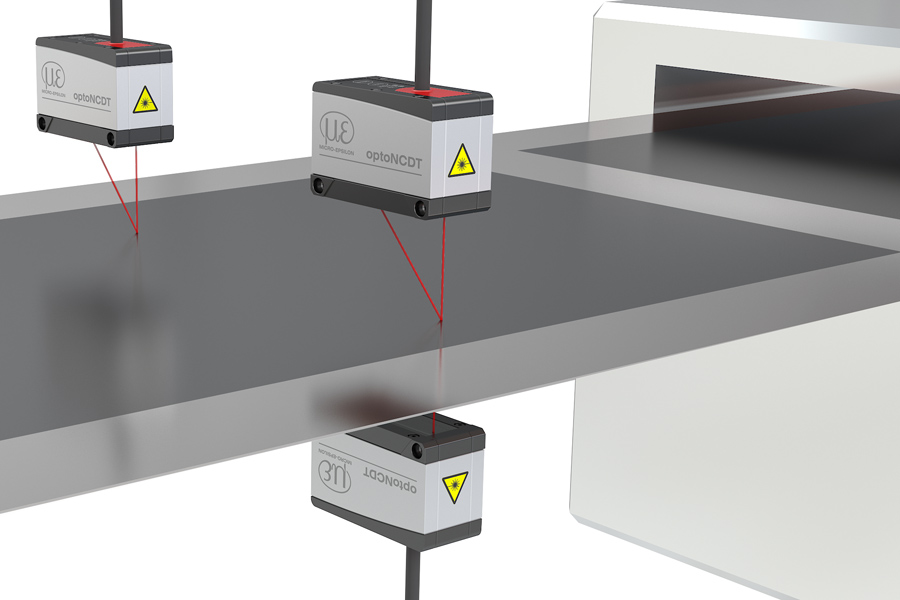

Optimerad för tjockleksmätningar av elektrodbeläggning
OptoNCDT 1900 lasersensorer finns nu även tillgängliga med ett mätområde på 6 mm. Laserlinjens stråldesign gör sensorn idealisk för tjockleksmätningar i battericellsproduktion. Elektrodbeläggningen är en torkad pasta (den så kallade slurryn) som appliceras på båda sidor av en aluminiumfilm (för katoden) eller på en kopparfilm (för anoden). Efterföljande torkning och kalandrering bildar en delvis mycket porös yta. Den lilla laserlinjen är idealisk för applikationen och kompenserar för ojämnheter i ytan eftersom den är speciellt utformad för mätningar på grova ytor. Tjockleksvärdena som erhålls från den belagda filmen används för kvalitetssäkring.
Både den höga noggrannheten och mycket kompakta storleken gör optoNCDT 1900 idealiskt för denna typ av mätuppgifter.

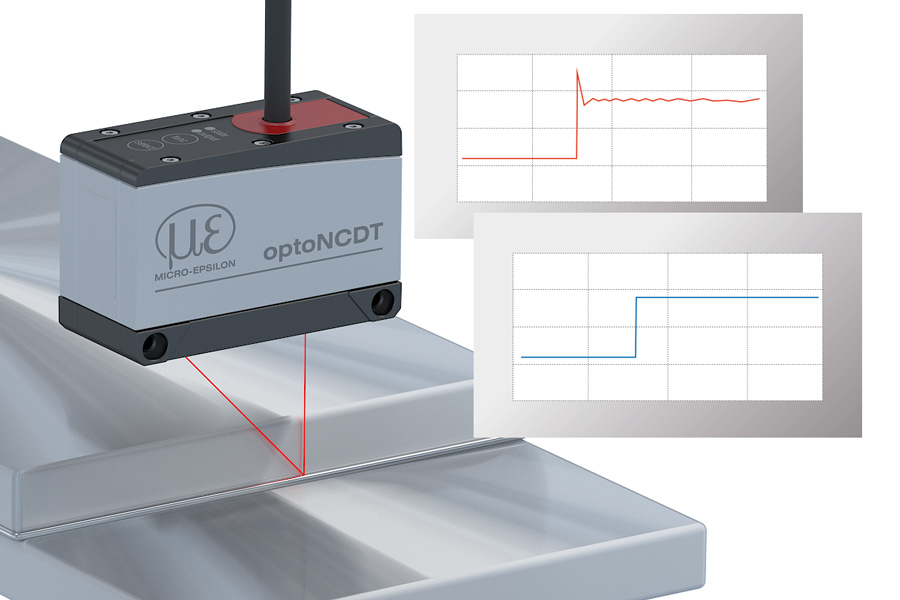

Högsta stabilitet baserat på intelligent signaloptimering
För första gången finns ett tvåstegs medelmätvärde tillgängligt för att optimera signalen. Detta möjliggör en jämn signal vid kanter och steg. Speciellt för höghastighetsmätningar på rörliga delar möjliggör det högpresterande medelvärdet en stabil signal.
Advanced Surface Compensation - Den intelligenta exponeringskontrollen för krävande ytor
OptoNCDT 1900 är utrustad med en intelligent ytkontrollfunktion. Nya algoritmer möjliggör stabila mätresultat även på krävande ytor som ger förändrade reflektioner. Dessutom är sensorn extremt motståndskraftig mot omgivande ljus och kan också användas i starkt upplysta miljöer. Nya algoritmer kompenserar för omgivande ljus upp till 50 000 lux.
Enkel installation och initial drift

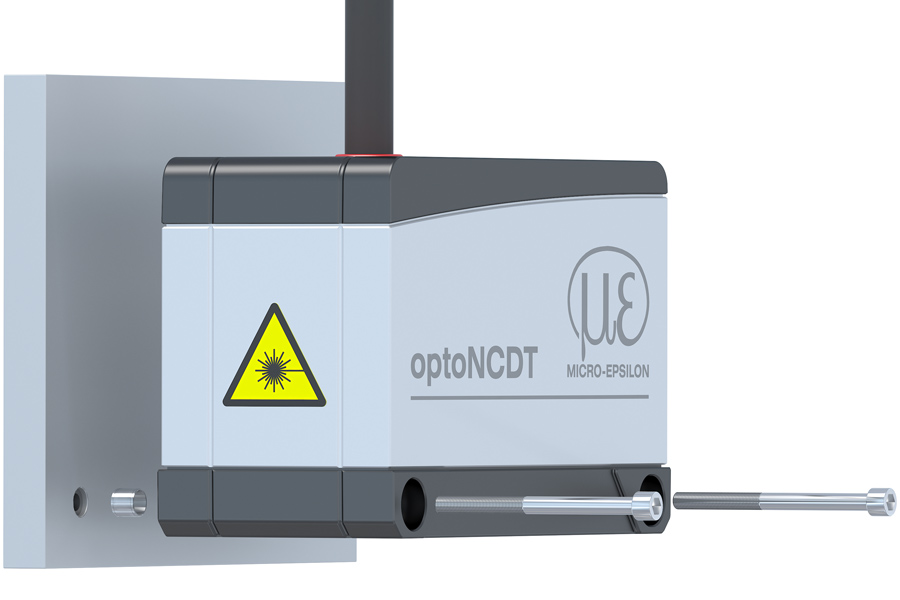

Montering av sensorn med passande hylsor justerar automatiskt sensorn i rätt läge. Detta möjliggör både enkel sensorbyte och ännu högre precision vid lösning av mätuppgifter. Tack vare sina små dimensioner kan lasersensorn också integreras i trånga utrymmen.

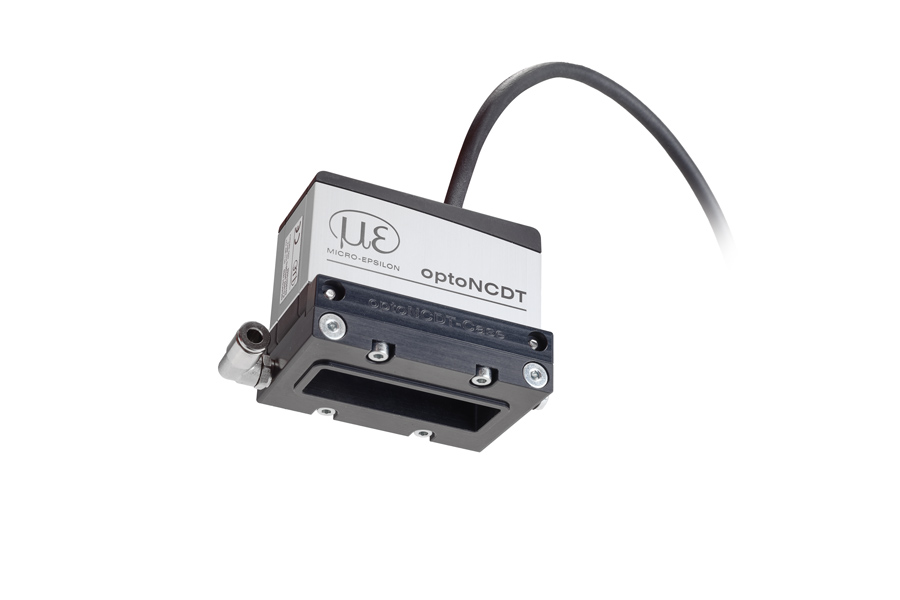

Skyddshölje med luftspalt och kylning
För optoNCDT 1900-lasersensorerna finns ett kompakt skyddshölje som enkelt kan monteras. Skyddshöljet har en luftspalt för rengöring av skyddsfönstren. Luftspalten kyler samtidigt sensorn. Skyddshöljet omsluter inte sensorn helt eftersom den själv har skyddsklass IP67.
Gränssnitt och signalbehandlingsenheter
Moderna gränssnitt för integration i maskiner och system
Lasersensorn är utrustad med ett RS422-gränssnitt och analoga utgångar. Micro-Epsilons gränssnittsmoduler erbjuder också EtherNet/IP och PROFINET.
