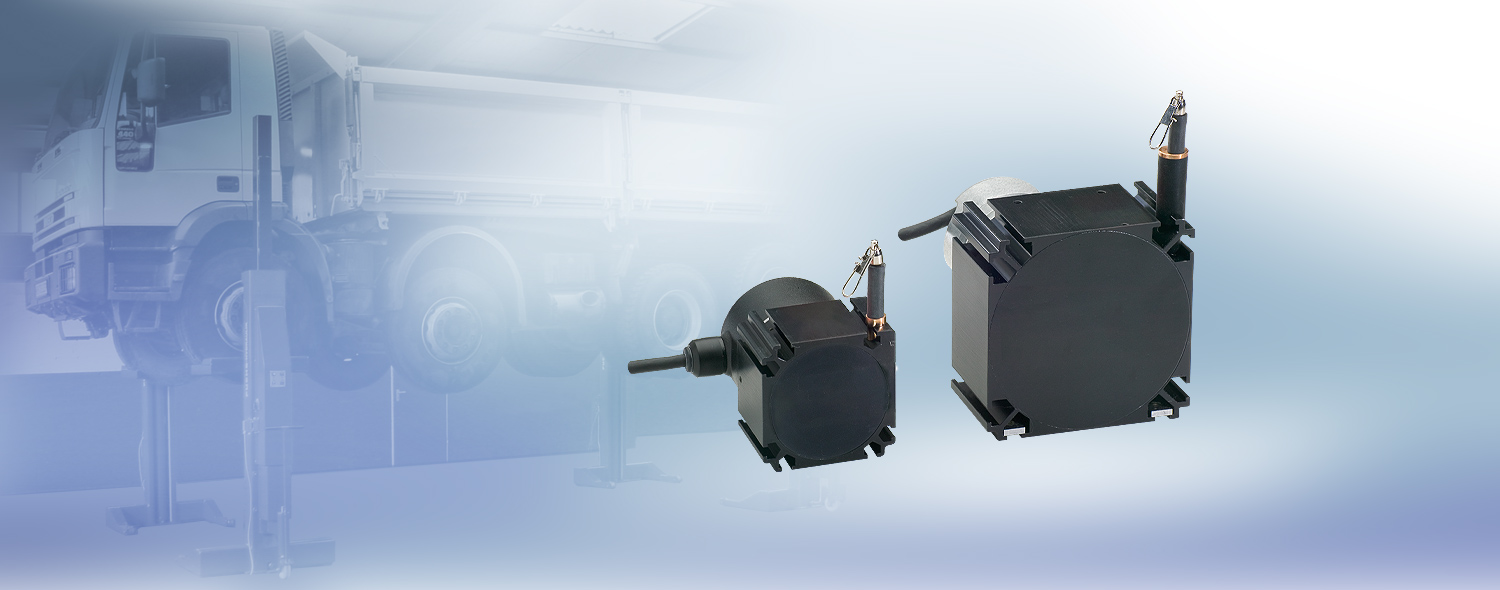

wireSENSOR WDS-P-serien


Robust industriellt utförande

Hög precision

Mångsidig integration

Industriella dragvajergivare

Dragvajergivarna i P-serien imponerar med sina robusta aluminiumprofilhöljen, som möjliggör särskilt flexibel montering med hjälp av spårmuttrar. Denna genomtänkta konstruktion möjliggör enkel och snabb integration i de mest skilda industriella applikationer.

Med hög vajeracceleration och mätområden upp till 50 m erbjuder sensorerna en kraftfull lösning för många användningsområden – från maskin- och anläggningsövervakning till byggnadsövervakning.

Precision, lång livslängd och flexibilitet gör P-serien till ett idealiskt val för krävande mätuppgifter inom industri och automation.

Kontakta oss gärna!
Ladda ner nu: kataloger, manualer, programvaror
logo

Speciella egenskaper

  1. Mätområden (mm): 100 mm – 50 000 mm
  2. Linjäritet max. ±0,01 % av mätområdet
  3. Vajeraccelerationer upp till: 15g
  4. Teleskopisk mätprincip
  5. Universellt användbar
  6. Praktiska monteringsspår för enkel fastsättning
  7. Robust aluminiumhölje
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
+46 8 564 733 80
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

Högpresterande sensorteknik för ett brett användningsområde

Fyllnadsnivå silo
Dragvajerlägesgivaren wireSENSOR WDS-30000-P200 bestämmer fyllnadsnivån i silor genom att mäta vajerlängden på en nedsänkt mätvikt. Ett mätområde på 30 meter möjliggör tillförlitliga mätningar även i höga silor.
Mätning av förflyttningssträckor för traverskatt och lyftverk
Dragvajerlägesgivaren WDS-15000-P115 mäter traverskattens och lyftverkets förflyttningssträckor genom längdförändringen hos den utdragna mätvajern. På så sätt mäts de aktuella axelpositionerna exakt över sträckor på upp till 15 meter.
Registrering av rotorblads nedböjning
Dragvajerlägesgivaren WDS-3000-P96 mäter utböjningen hos rotorblad under varierande lastförhållanden. Så kan böjbeteendet under belastningstester analyseras precist.

Speciella egenskaper

Analog:

  • Mätområden: 100 | 150 | 300 | 500 | 750 | 1 000 | 1 500 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet: ≤ ±0,1 % av mätområdet
  • Utgångstyp: Potentiometer, ström, spänning
  • Kapslingsklass: IP65
  • Upplösning: praktiskt taget oändlig

Digital:

  • Mätområden: 1 000 | 1 500 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet: ≤ ±0,02 % av mätområdet
  • Digitalt gränssnitt:   PROFINET, Profibus DP, CANopen, EtherNet/IP, EtherCAT
  • Kapslingsklass: IP65
  • Upplösning: 0,012 mm

Nedladdningar

Datablad wireSENSOR P60
Monteringsanvisning wireSENSOR P60
Monteringsanvisning wireSENSOR WDS P60 (nya enkodrar)
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200 (nya enkodrar)
CAD-fil 3D-modell \"wireSENSOR P60/P96\" analog, STEP
CAD-fil 3D-modell \"wireSENSOR P60/P96\" digital, STEP

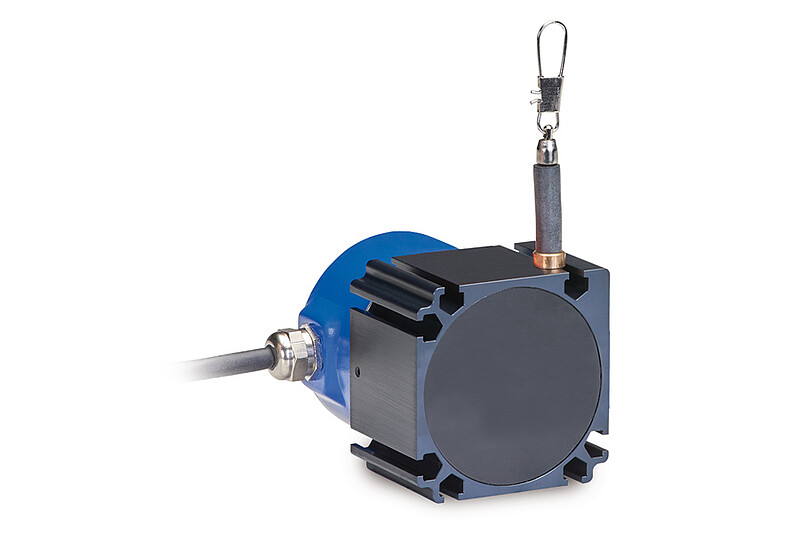

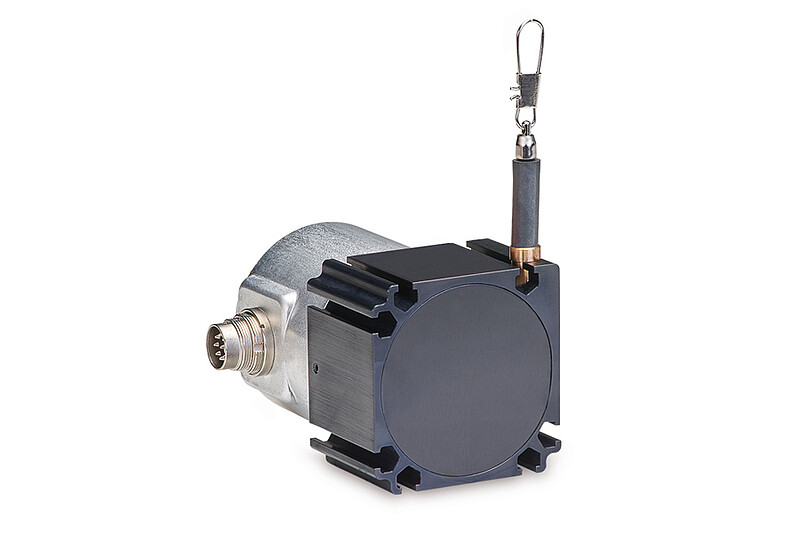

Dragvajergivare WDS-P60 analog och digital

Speciella egenskaper

Analog:

  • Mätområden: 2 000 | 2 500 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet: ≤ ±0,1 % av mätområdet
  • Utgångstyp: Potentiometer, ström, spänning
  • Kapslingsklass: IP65
  • Upplösning: mot oändlighet

Digital:

  • Mätområden: 3 000 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet:  ≤ ±0,02 % av mätområdet
  • Digitalt gränssnitt:  PROFINET, Profibus DP, CANopen, EtherNet/IP, EtherCAT
  • Kapslingsklass: IP65
  • Upplösning:  0,032 mm

Nedladdningar

Datablad wireSENSOR P96
Monteringsanvisning wireSENSOR P96
Monteringsanvisning wireSENSOR WDS P96 (nya enkodrar)
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200 (nya enkodrar)
CAD-fil 3D-modell "wireSENSOR P60/P96" analog, STEP
CAD-fil 3D-modell "wireSENSOR P60/P96" digital, STEP

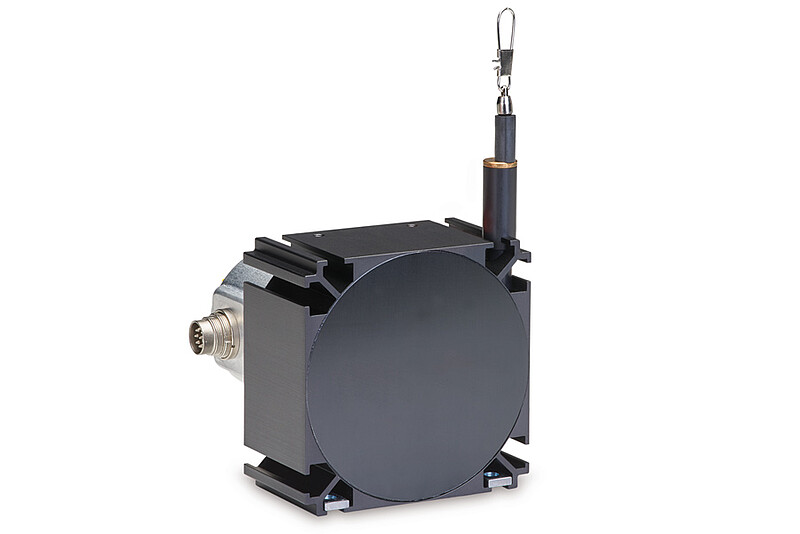

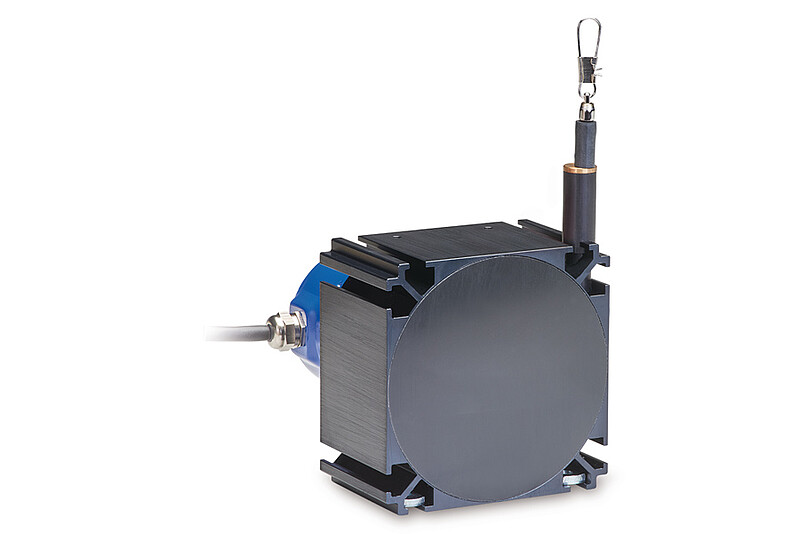

Dragvajergivare WDS-P96 analog och digital

Speciella egenskaper

Analog:

  • Mätområden: 3 000 | 4 000 | 5 000 | 7 500 | 10 000 | 15 000 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet: ≤ ±0,1 % av mätområdet
  • Utgångstyp:  Potentiometer, ström, spänning
  • Kapslingsklass:  IP65
  • Upplösning:  praktiskt taget oändlig

Digital:

  • Mätområden: 5 000 | 7 500 | 10 000 | 15 000 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet: ≤ ±0,01 % av mätområdet
  • Digitalt gränssnitt:   PROFINET, Profibus DP, CANopen, EtherNet/IP, EtherCAT
  • Kapslingsklass:  IP65
  • Upplösning:  0,038 mm

Nedladdningar

Datablad wireSENSOR P115
Monteringsanvisning wireSENSOR P115
Monteringsanvisning wireSENSOR WDS P115 (nya enkodrar)
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200 (nya enkodrar)
CAD-fil 3D-modell "wireSENSOR P115" analog, STEP
CAD-fil 3D-modell "wireSENSOR P115" digital, STEP

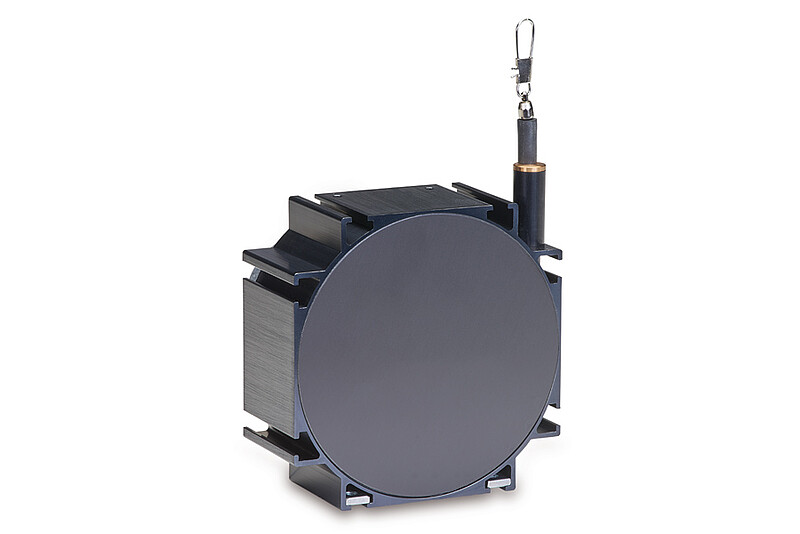

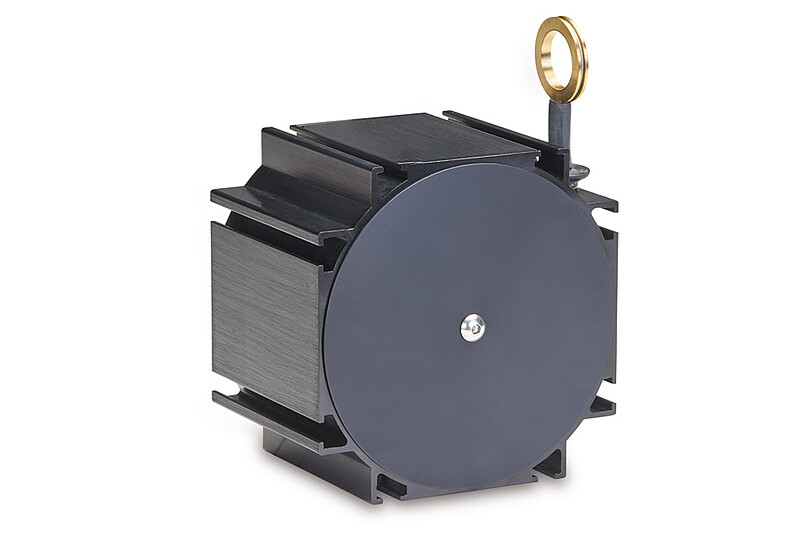

Dragvajergivare P115 analog och digital

Speciella egenskaper

Digital:

  • Mätområden: 30 000 | 40 000 | 50 000 mm
  • Temperaturområde: -20 … +80 °C
  • Linjäritet:  ≤ ±0,01 % av mätområdet
  • Digitalt gränssnitt: PROFINET, Profibus DP, CANopen, EtherNet/IP, EtherCAT
  • Kapslingsklass:  IP65
  • Upplösning:  0,061 mm

Nedladdningar

Datablad wireSENSOR P200
Monteringsanvisning för dragvajermekanismer
Monteringsanvisning wireSENSOR WDS P200 (nya enkodrar)
Bruksanvisning för dragvajermekanism
Bruksanvisning wireSENSOR WDS P60 / P96 / P115 / P200 (nya enkodrar)
CAD-fil 3D-modell "wireSENSOR P200", STEP

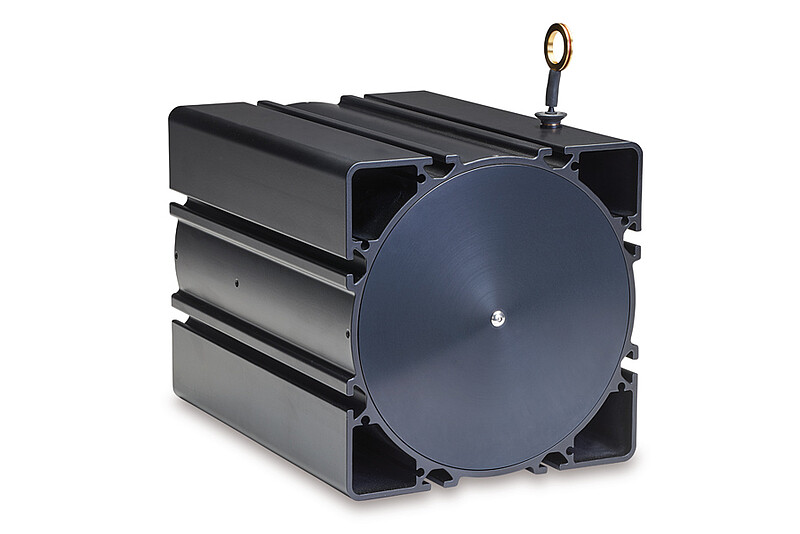

Dragvajergivare WDS-P200 digital
