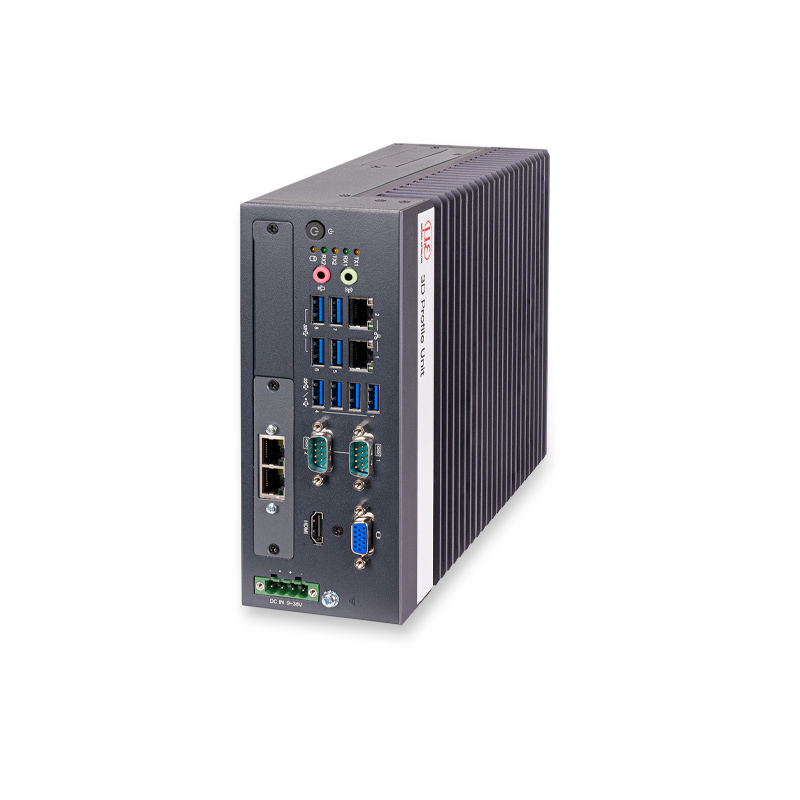

The 3D Profile Unit enables the calculation of several individual profiles of scanCONTROL 30xx sensors in a common coordinate system. This is how a composite 2D profile or a composite 3D point cloud can be generated. So the detection of various geometries, the extension of measuring ranges and the performance of thickness measurements is possible. The exact assignment of the position of the sensor to the position of the measurement object can be carried out via the integrated encoder inputs.

The evaluation of the data and the parameterization of the system can be implemented in the 3DInspect software. The 3D Profile Unit controller has an integrated evaluation feature in conjunction with the Industrial Ethernet connection, enabling the application to be controlled and measured values to be output to a PLC. Alternatively, the 3D Profile Unit controller can also be integrated into common image processing programs via GigE Vision and acts as a raw data provider.

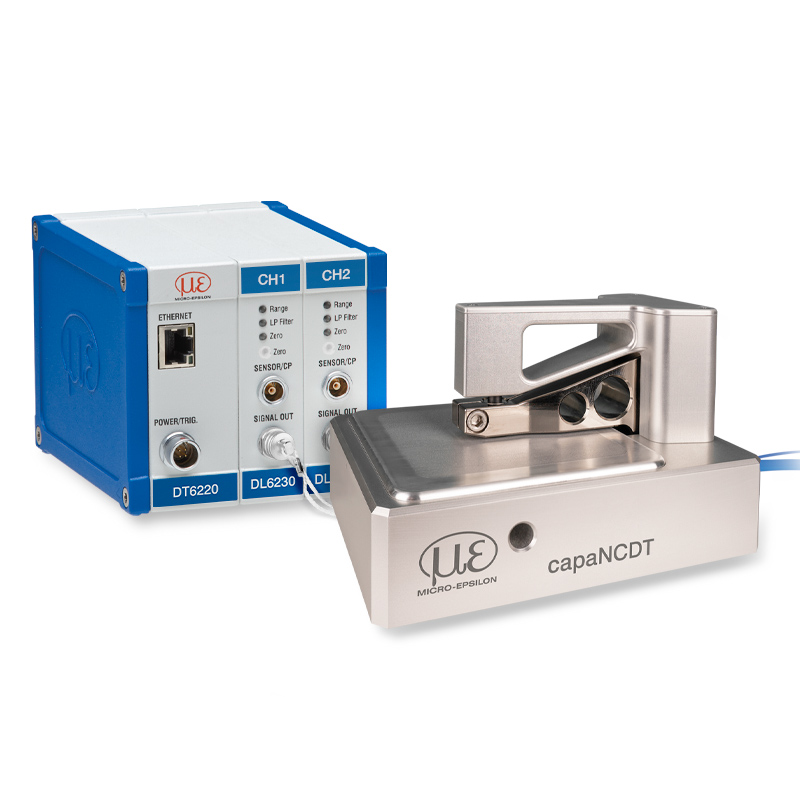

Det kapacitiva mätsystemet TFG6220 mäter tjockleken hos elektriskt ledande folier, t.ex. batterifolier, med maximal precision. En vakuumanordning suger fast mätobjektet, jämnar ut det och sörjer därigenom för ett optimalt stöd utan veck. På så sätt kan mätningen utföras med maximal precision. Systemet används för kvalitetskontroll i form av stickprov offline. TFG6220 är förmonterad redo för drift och är tillgänglig för snabb användning.

Den nya interferometern IMS5600-DS med vitt ljus används för avståndsmätningar med högsta precision. Styrenheten erbjuder en speciell kalibrering med intelligent utvärdering och möjliggör absoluta mätningar med subnanometerupplösning. Interferometern används för mätuppgifter med högsta noggrannhetskrav t.ex. inom elektronik- och halvledarproduktion.

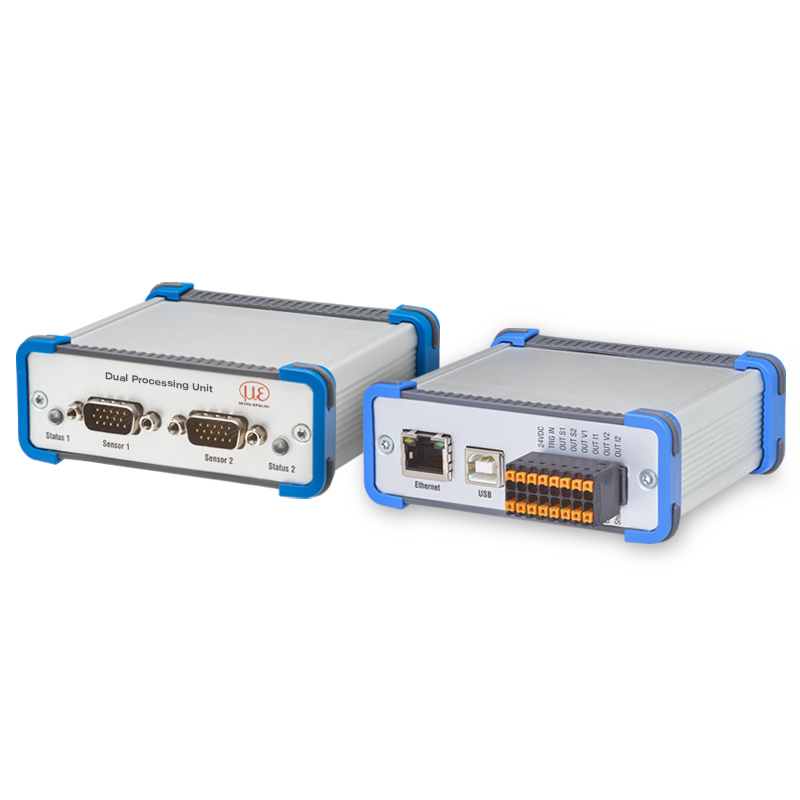

Dual Processing Unit (DPU) är en gränssnittsmodul som möjliggör synkron registrering och beräkning av två sensorvärden eller för att användas för digital/analog omvandling. Modulens ingångar kan kopplas om via programvara (enkoder- eller RS422-ingång). Valbara program tillåter automatisk beräkning av tjocklek, diameter, nivå eller lutning, rund gång och ovalitet. Datautmatningen kan ske digitalt eller analogt med upp till 100 kHz. Dessutom är signalingångar och växlande utgångar tillgängliga.

I det användarvänliga webbgränssnittet kan man välja önskade beräkningar och göra många andra inställningar. DPU är nedåtkompatibel med C-Box/2A.

Egenskaper

• 2x ingång RS422 med vardera 100 kHz (sensor eller enkoder)
• 2x kopplingsingång för trigger eller master (HTL/TTL)
• 2x skalbar analogutgång (ström: 4–20 mA; spänning: 0–5 V, 0-10 V, ±5 V, ±10 V)
• 2x digital växlande utgång (HTL)
• 1x Ethernet (TCP/UDP)
• USB-gränssnitt för datautmatning och parameterinställning
• Automatisk sensoridentifiering
• Parallell datautmatning på 3 utgångsgränssnitt
• Statistikfunktioner
• 2-punkt linearisering
• 2-stegs mätvärdesmeddelande

Kompatiba sensorer

• optoNCDT: ILD1420, ILD1900, ILD2300
• optoCONTROL: ODC2520
• confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466

optoCONTROL 2700 är en kompakt LED-mikrometer för exakt mätning av diameter, spalt, kant och segment. Mikrometern utmärker sig genom en hög noggrannhet vid ett mätområde på 40 mm. Eftersom kontrollern är integrerad i mottagaren, reduceras arbetsbehovet för kabeldragning och montering till ett minimum.

Tack vare den aktiva lutningskorrigeringen registreras även objekt som lutar upp till 45° mycket exakt. Konfigurationen görs bekvämt via webbgränssnittet och möjliggör parameterinställningar för videosignal, filter och olika mätlägen. I inställningsläget kan en skuggbild användas för enkel inriktning av mätobjektet. Det utmärkta pris-prestanda-förhållandet avrundar tjänsteutbudet.

Högpresterande surfaceCONTROL 3D 3200 snapshot-sensorn är idealisk för användning i industriella applikationer. Sensorn utför automatiserade inline 3D-mätningar och inspektion av geometri, form och yta på diffust reflekterande ytor. Sensorn kännetecknas av kompakt design och hög mätnoggrannhet i kombination med hög databehandlingshastighet. Med en hög repeterbarhet på Z-axeln på upp till 0,4 µm är sensorn idealisk för exakta 3D-mätnings- och inspektionsuppgifter. Två olika mätområden täcker olika mätfält.

Den högprecisa 3D-Snapshot-Sensor surfaceCONTROL 3D 3500 används för automatiserad optisk inspektion av geometri, form och ytor på diffust reflekterande ytor. surfaceCONTROL 3D 3500 utmärker sig genom sin kompakta konstruktion, sin höga mätnoggrannhet och sin snabba databehandling. Med en z-repetitionsprecision på ner till 0,25 µm skapar sensorn nya standarder inom Inline-3D-mätteknik med extremt hög noggrannhet. Därmed registreras på ett tillförlitligt sätt minsta ojämnheter och höjdskillnader. Två modeller täcker upp olika mätfält.
