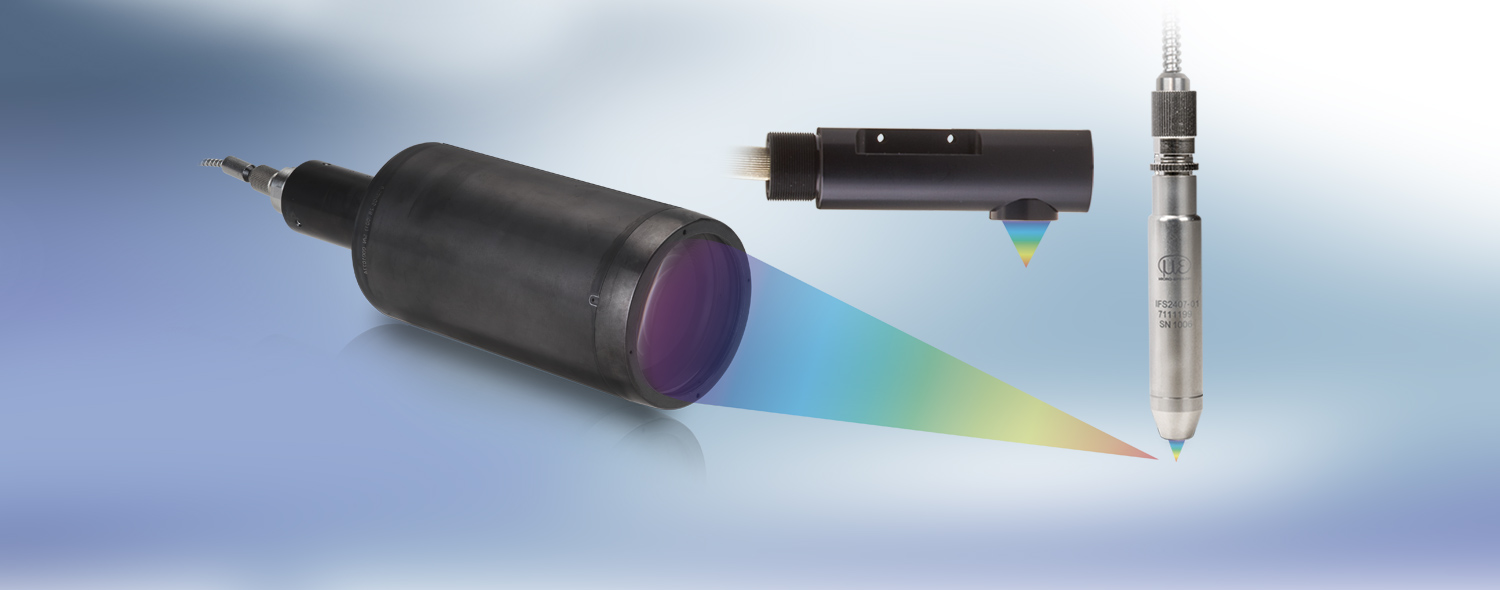

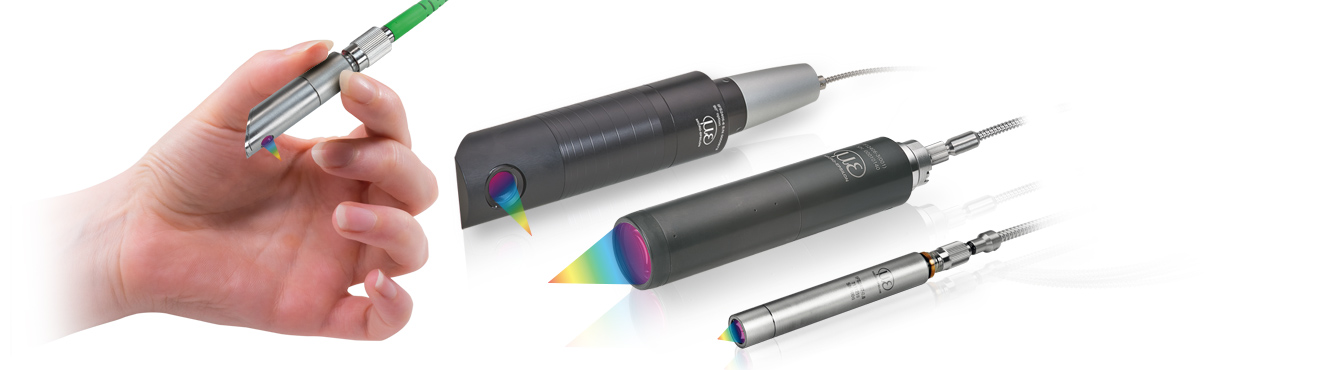

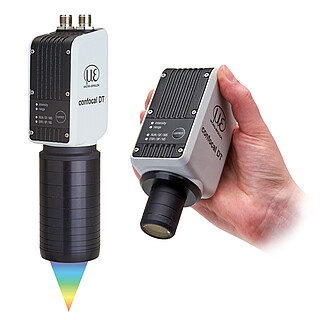

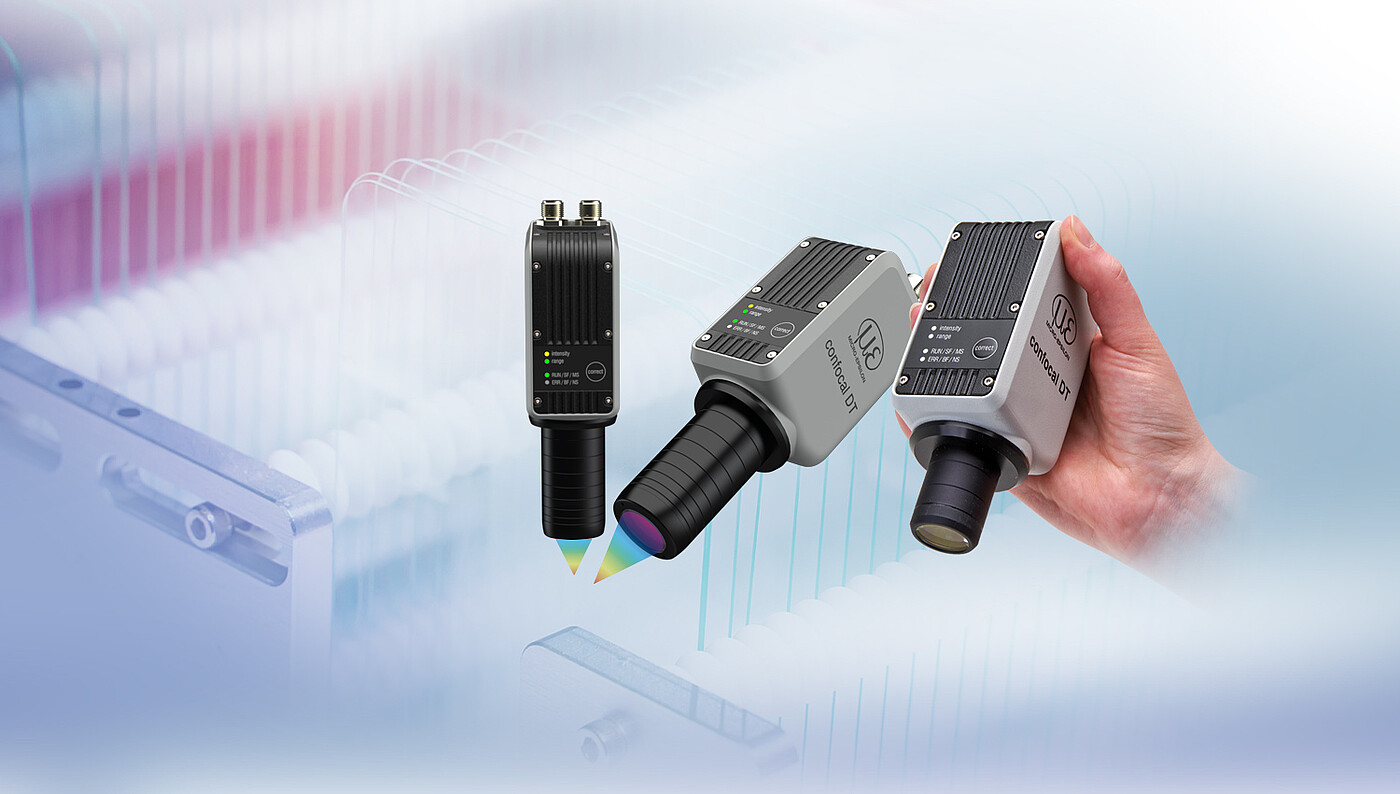

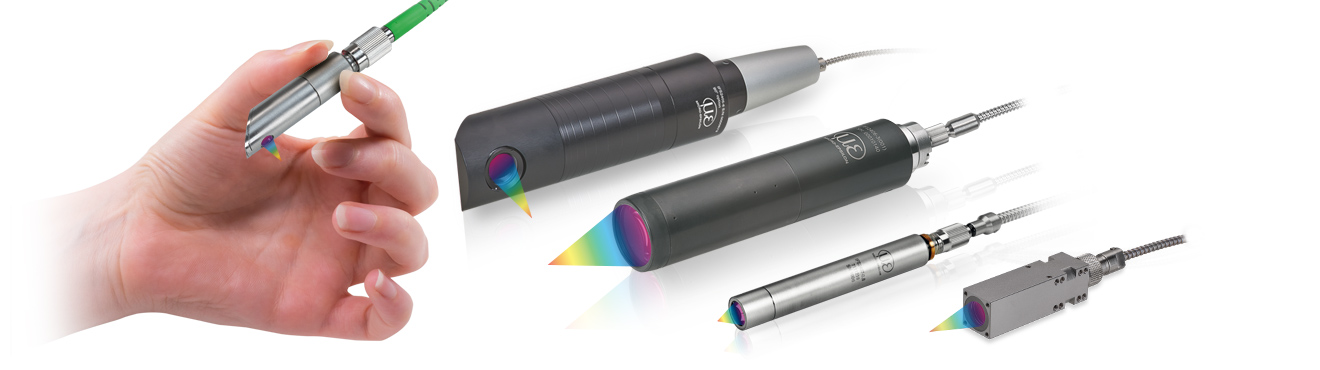

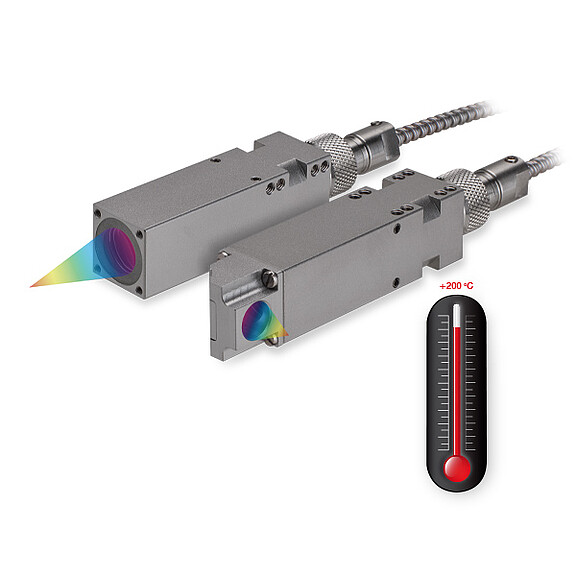

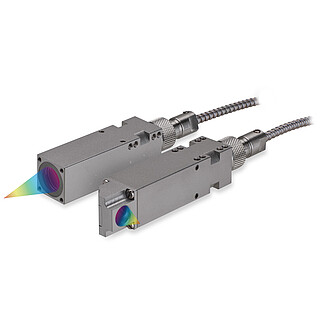

Konfokala sensorer för mätning av avstånd, position och tjocklek

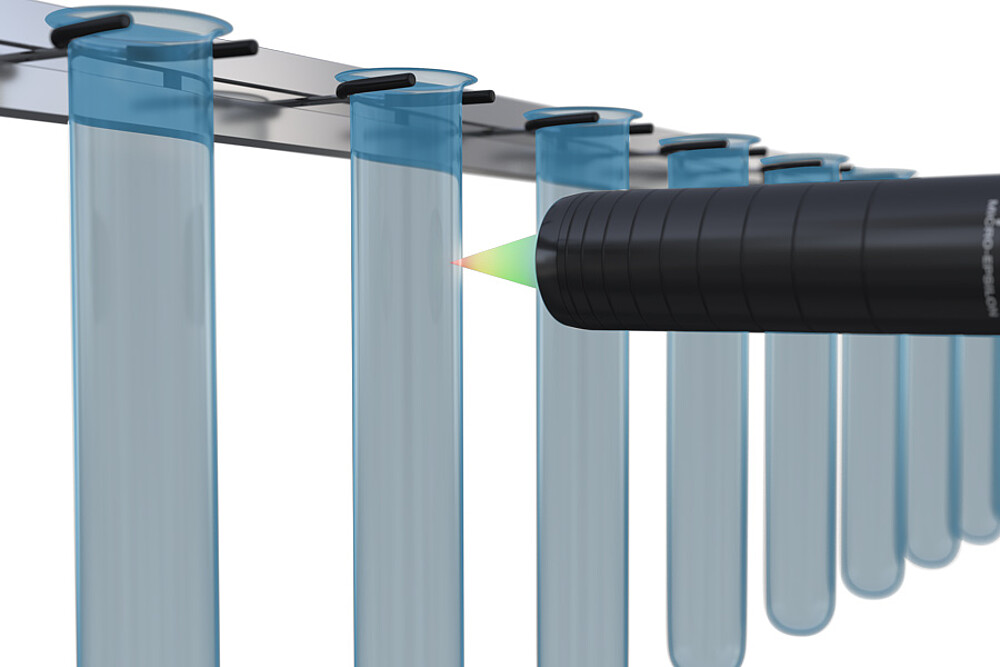

Det konfokala kromatiska confocalDT mätsystemet används för snabba avstånds- och tjockleksmätningar. Olika sensormodeller och kontroller interface öppnar upp en mängd olika tillämpningsområden som tex halvledarindustrin, glasindustrin, medicinteknologi och plastproduktion.
Detaljer
- Avstånds- och tjockleksmätning med hög upplösning och hög mätfrekvens
- Idealisk för automation och produktionskontroll
- Nästan oberoende av typ av yta, fungerar även på spegel- och glasytor
- Extremt liten mätyta med konstant storlek
- Nanometer upplösning
- Industriklassad kontroller med högt signal-till-brus förhållande
- Passivt mätsystem

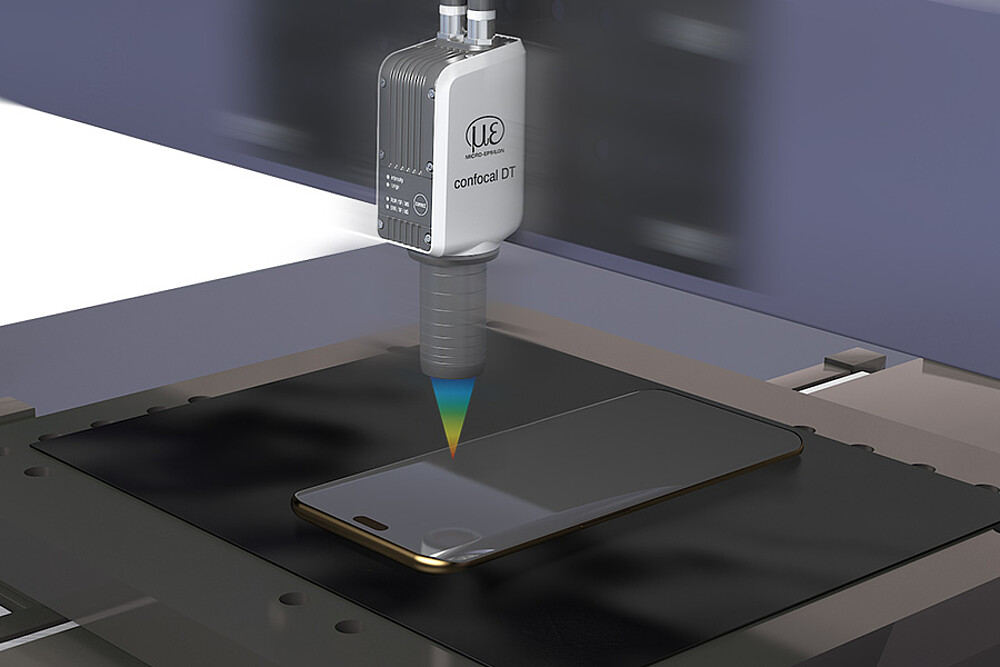

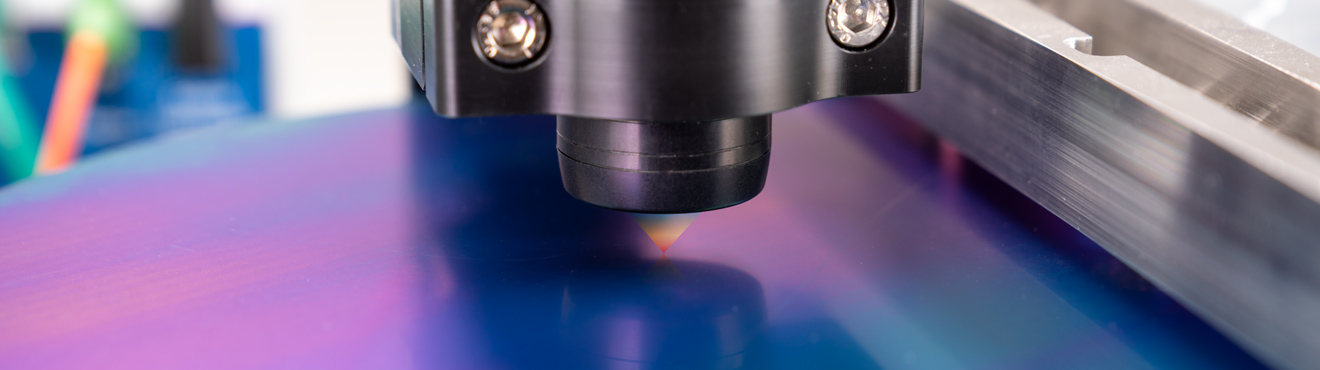

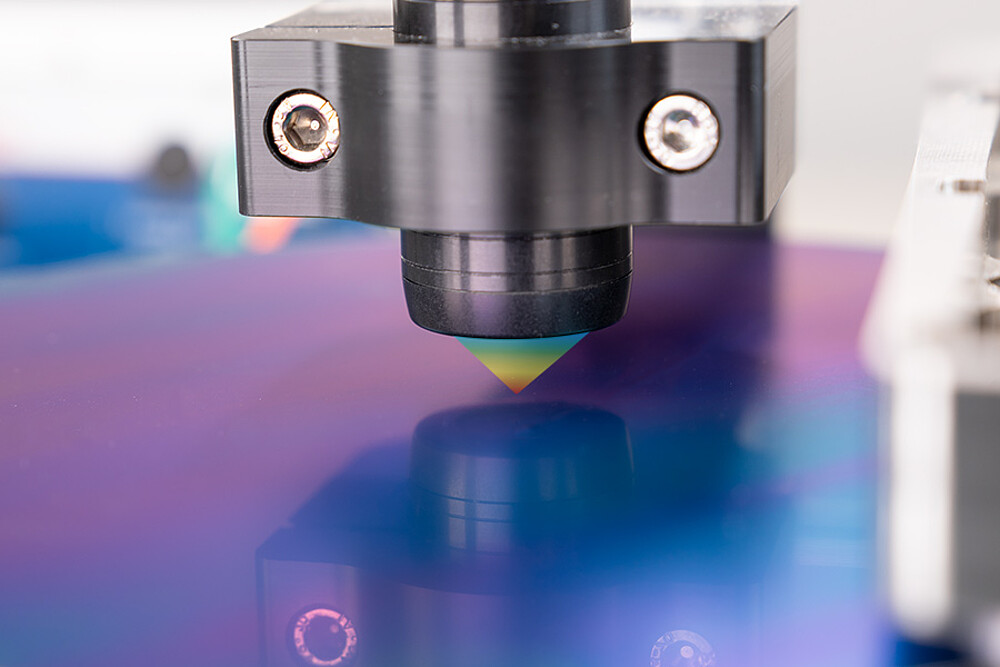

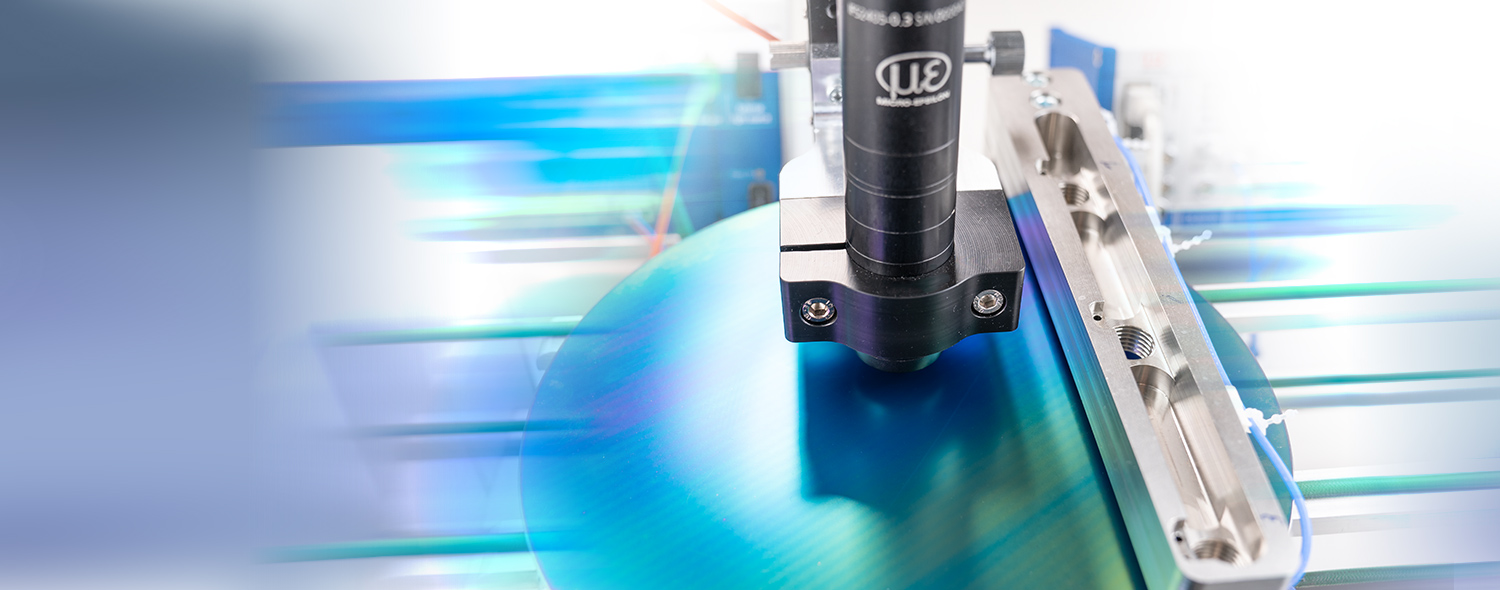

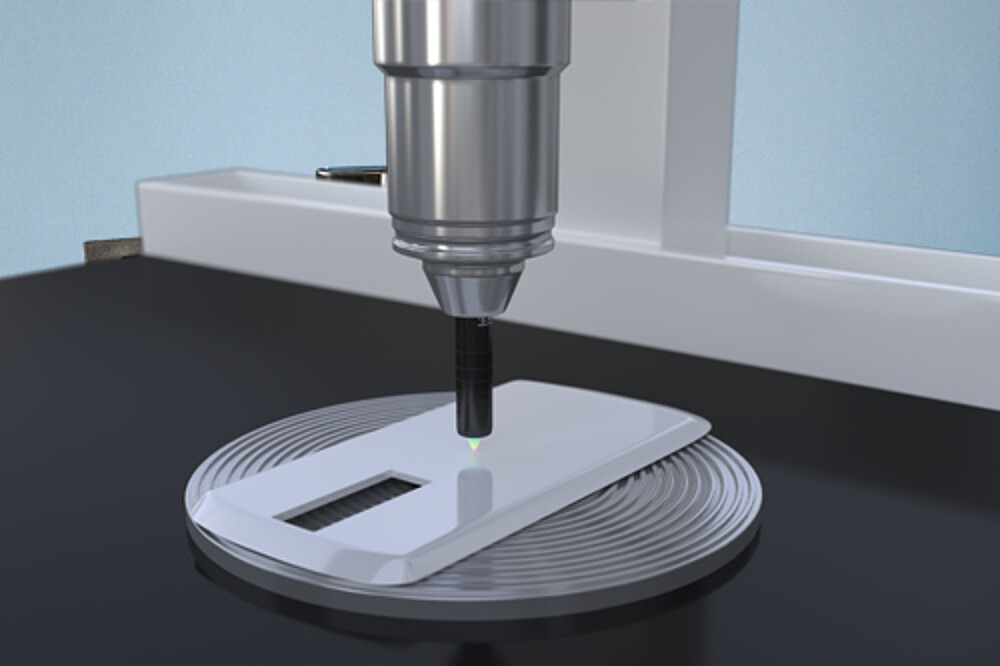

Högprecisions avstånds- och lägesmätning på alla typer av ytor

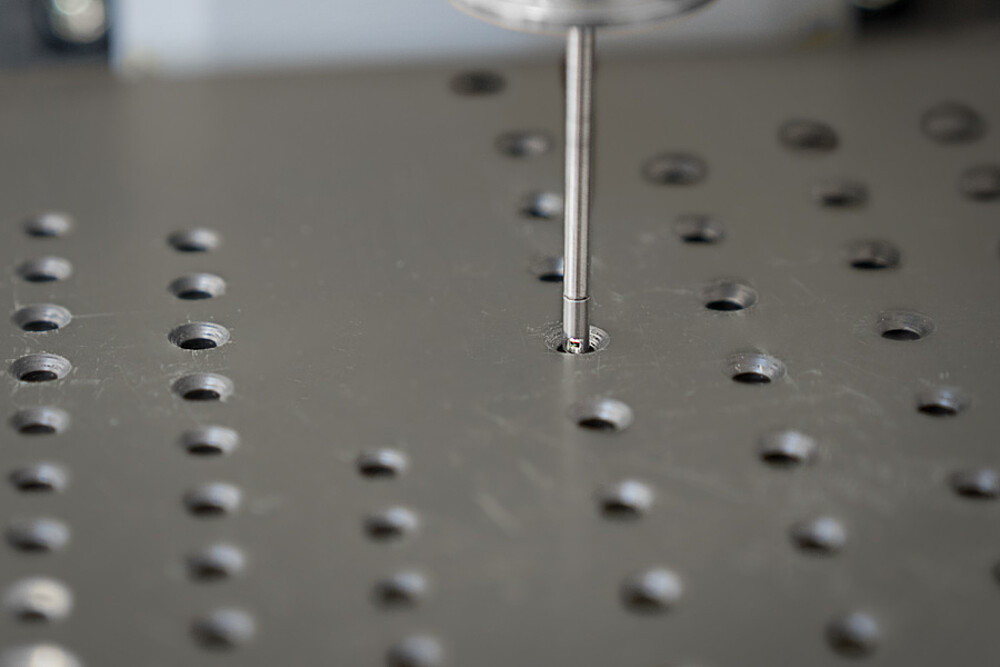

Den konfokal-kromatiska mätprincipen gör det möjligt att mäta avstånd/rörelse med mycket hög precision - inkluderat både diffust reflekterande mätobjekt som blanka. Mycket små detaljer kan mätas tack vare den ytterst lilla mätpunkten. Då mätljuset går rakt axiellt finns heller inga skuggningseffekter. Med 90° versionen av sensoroptiken kan mätningar göras inuti hål och försänkningar.
Justerbar monteringsadapter för sensorjustering
För att uppnå maximal noggrannhet måste konfokalsensorerna vara inriktade så vinkelrätt som möjligt mot mätobjektet. Den justerbara monteringsadaptern används för att optimera alla confocalDT-sensorer till mätobjektet. Sensorn kan också justeras efter installationen i maskinen. Den industriella adaptern tillåter förskjutning på x- och y-axlarna samt lutning av sensorn i förhållande till mätobjektet.
Nyhet: Inställbar monteringsadapter för dubbelsidig tjockleksmätning

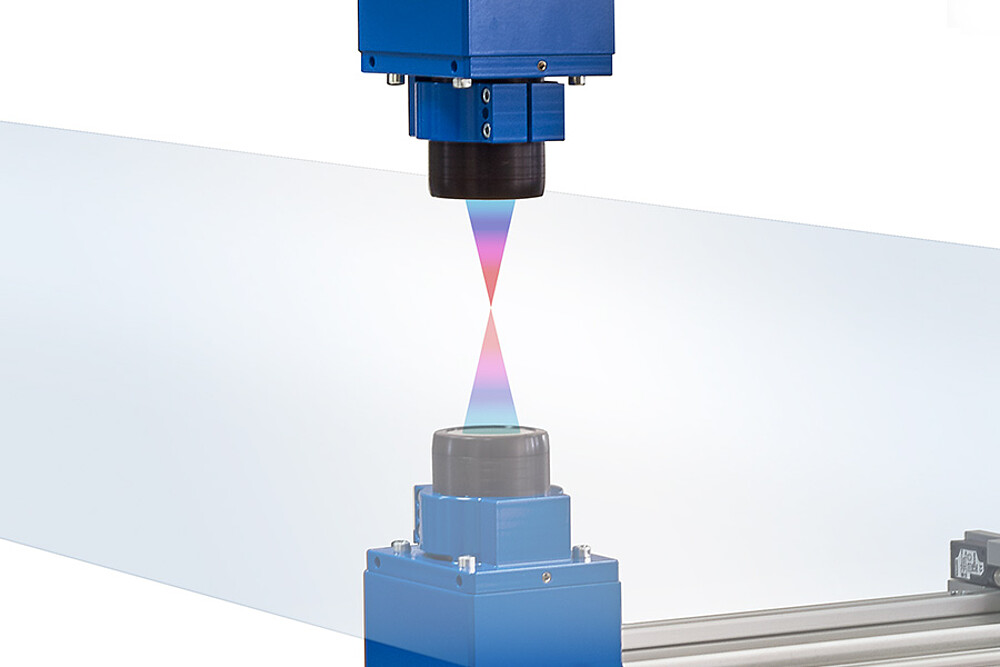

JMA-Thickness består av två inställbara monteringsadaptrar och hjälper till att rikta in sensorerna vid en dubbelsidig tjockleksmätning. Därmed kan mätpunkterna anordnas exakt överlappande i en optisk axel. Tack vare den här anordningen säkerställs en tillförlitlig tjockleksmätning med maximal precision. JMA-Thickness är perfekt för integration i maskiner och produktionsanläggningar. De förmonterade monteringsplattorna möjliggör en enkel och snabb installation.

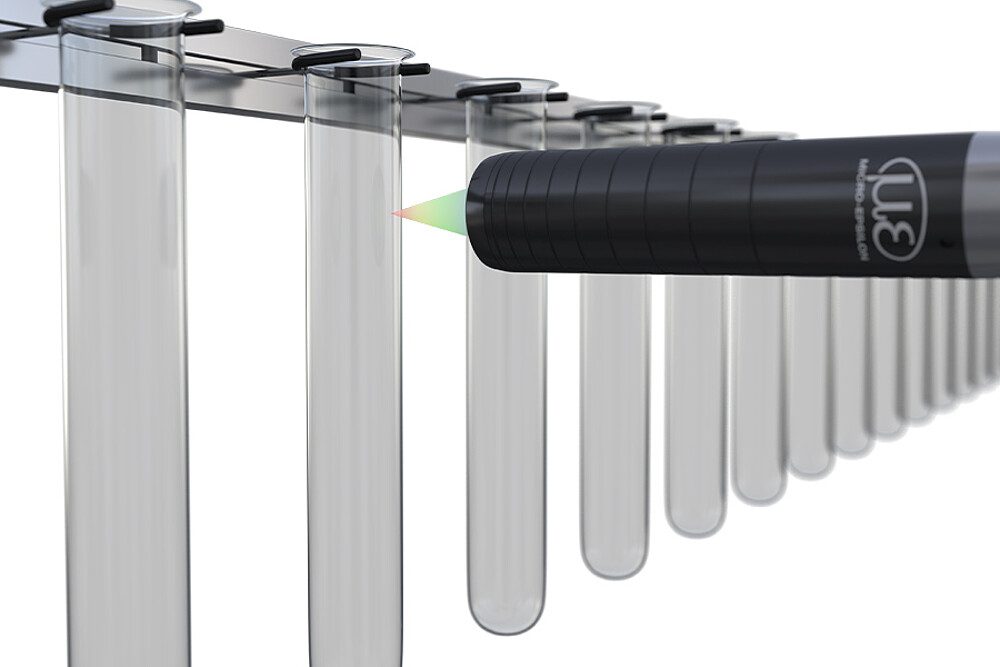

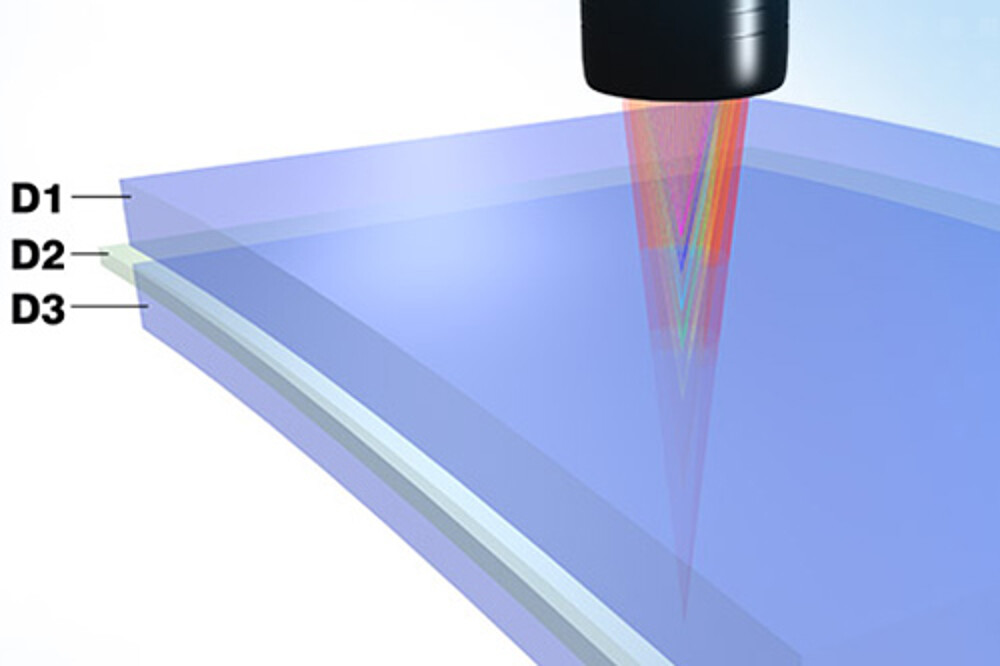

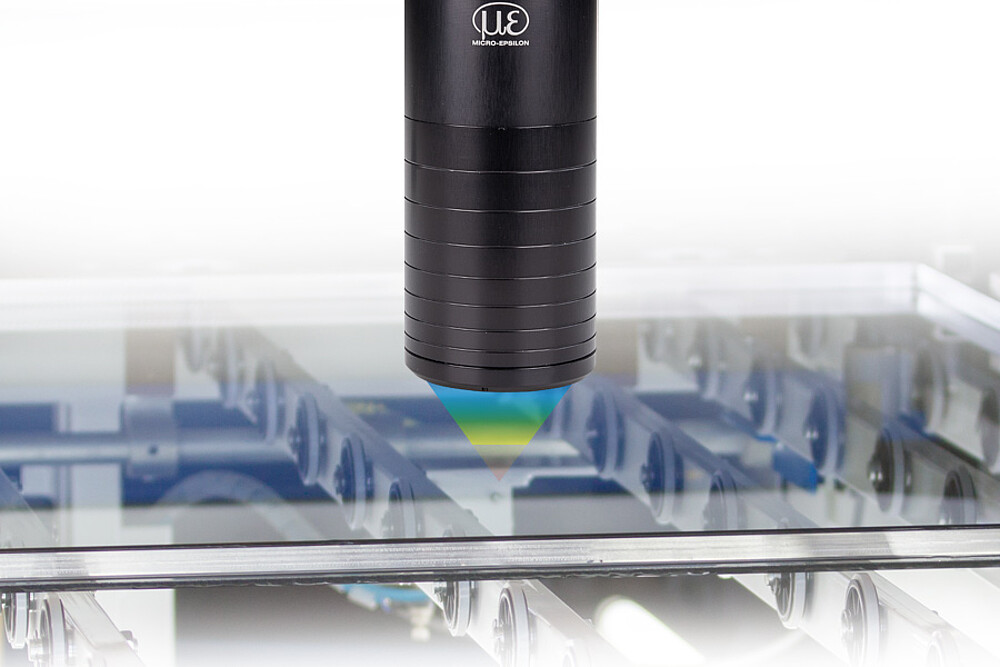

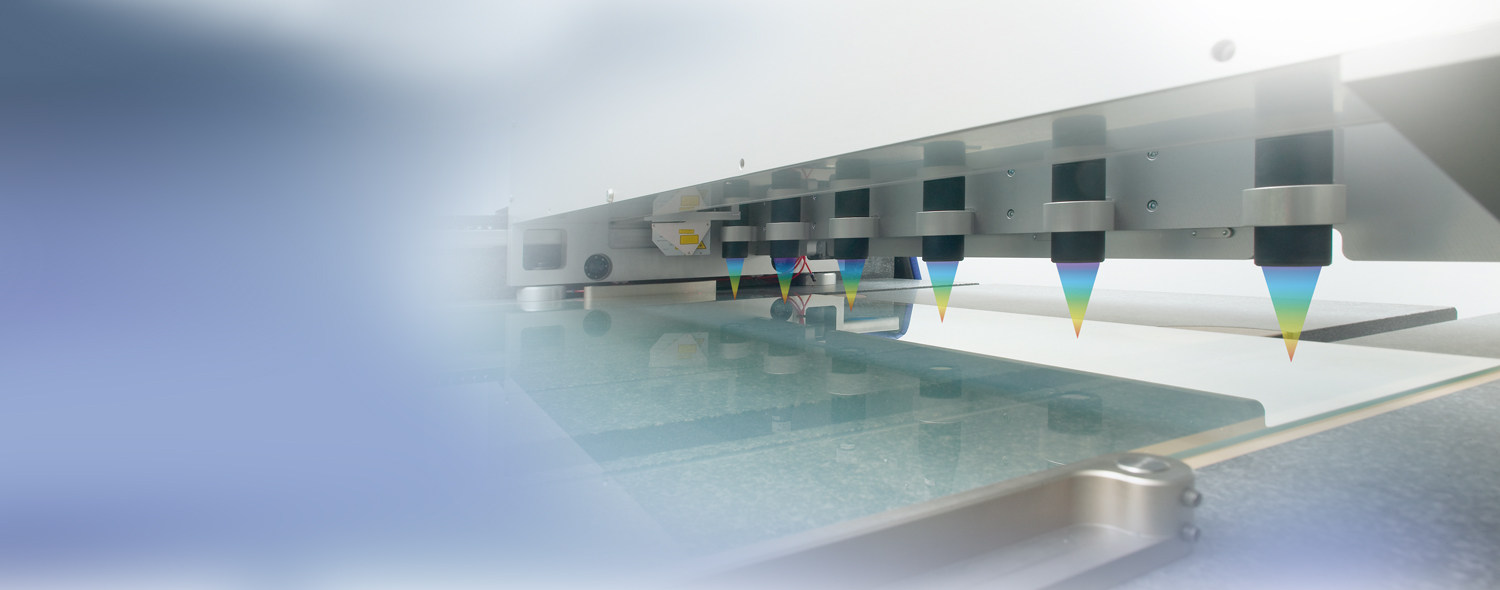

Ensidig tjockleksmätning av transparenta material

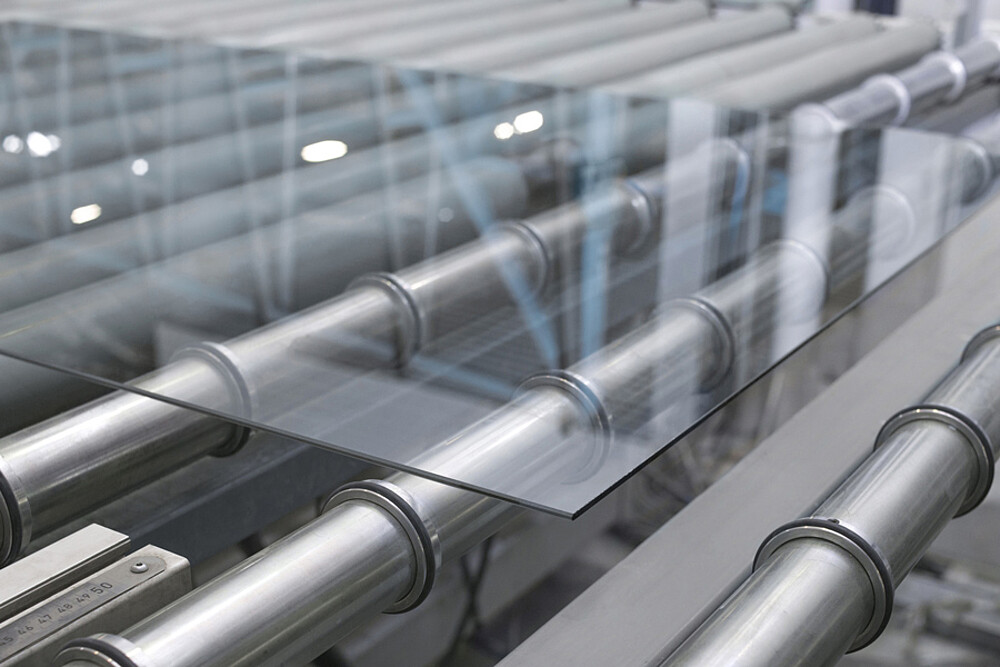

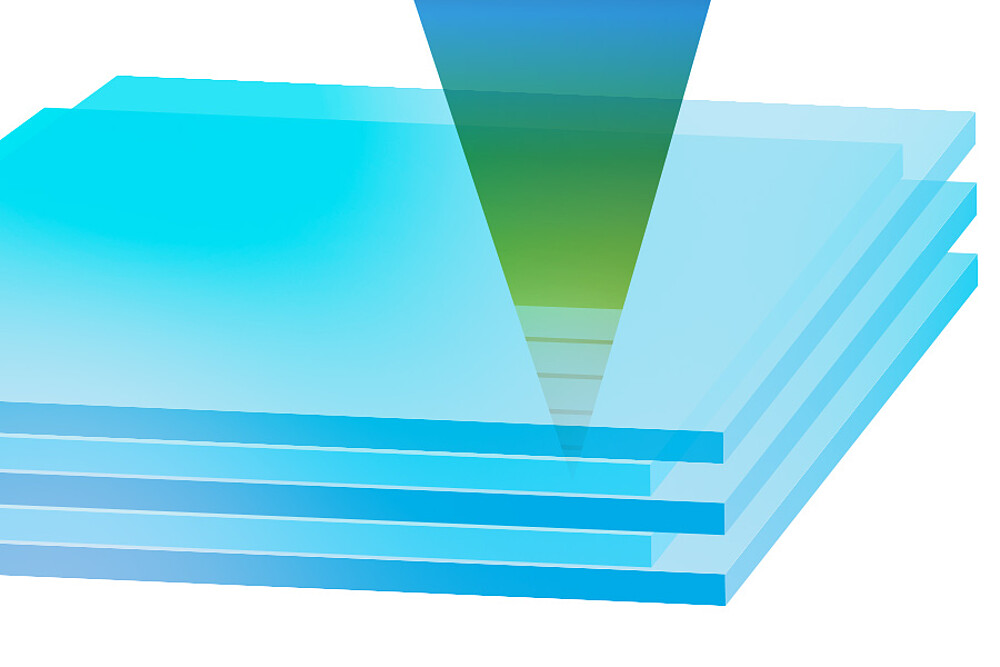

Den konfokal-kromatiska mätprincipen gör det även möjligt att mäta tjocklek på transparenta material som tex glas. Tjockleken kan mätas med en noggrannhet ner till mikro-meter nivå (1/1000mm) med endast 1 sensor. Kontrollerenheten har integrerat en redigerbar och utbyggbar materialdatabas. Materialspecifika parametrar som tex brytningsindex (refractive index) kan implementeras med hjälp av web interfacet. "Multi-Peak" mätning möjliggör mätning av upp till 6 st peak-värden och med denna funktion kan flerskikts material som tex laminerat glas mätas.

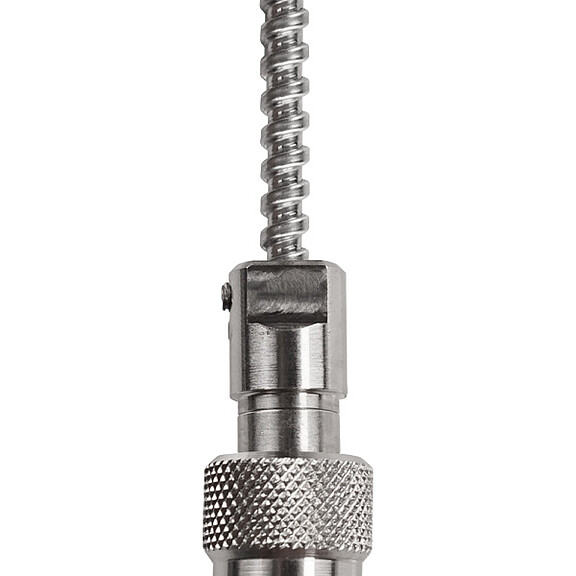

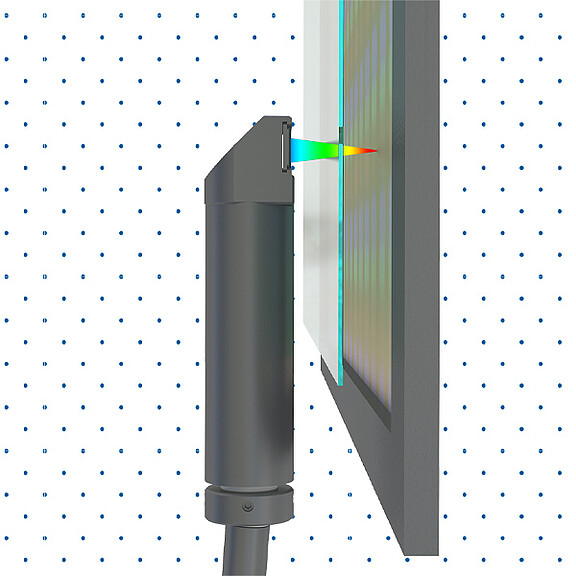

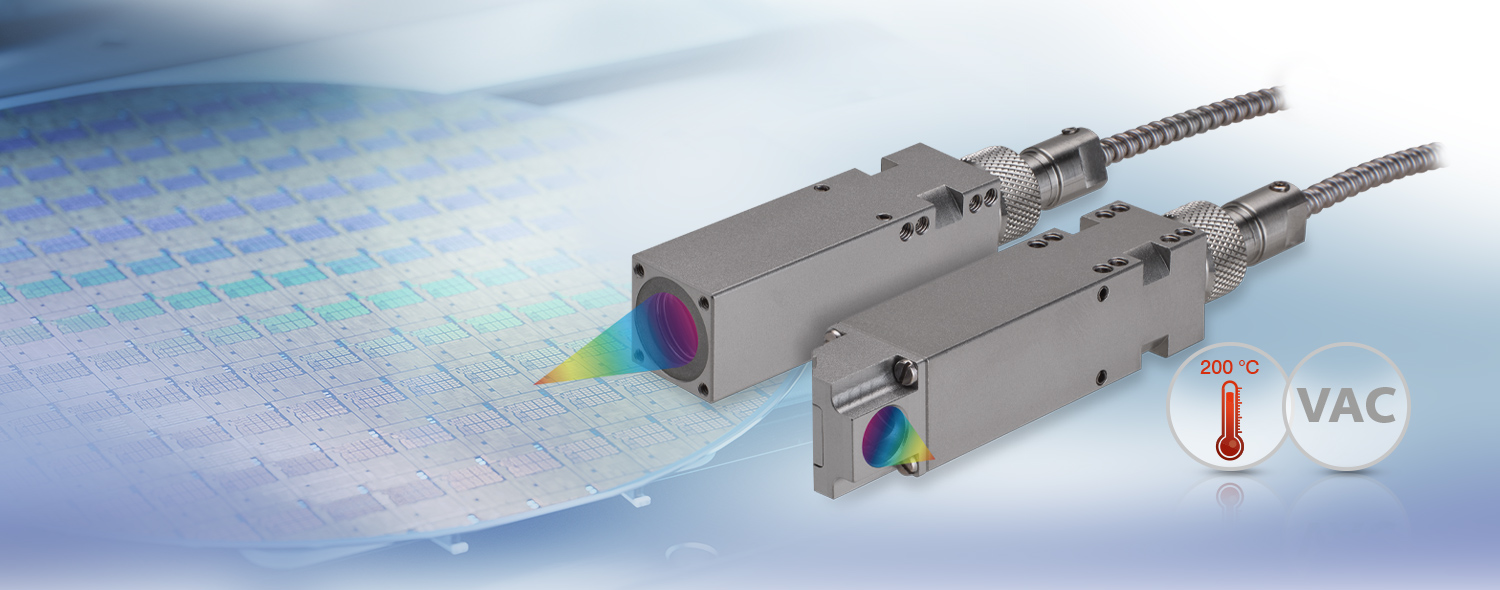

Användning i vakuum
confocalDT-givarna består av passiva komponenter och avger inte värme till omgivningen. Micro-Epsilon erbjuder givare, kablar och tillbehör som är särskilt lämpade för specifikationen i vakuumtillämpningar (renrum, vakuum, ultrahögvakuum – UHV). Nu finns vakuumanpassade givare med mätområde 2,5, 3, 10 och 28 mm. Sensorn IFS2406-2,5 finns med både axiell och radiell strålgång.

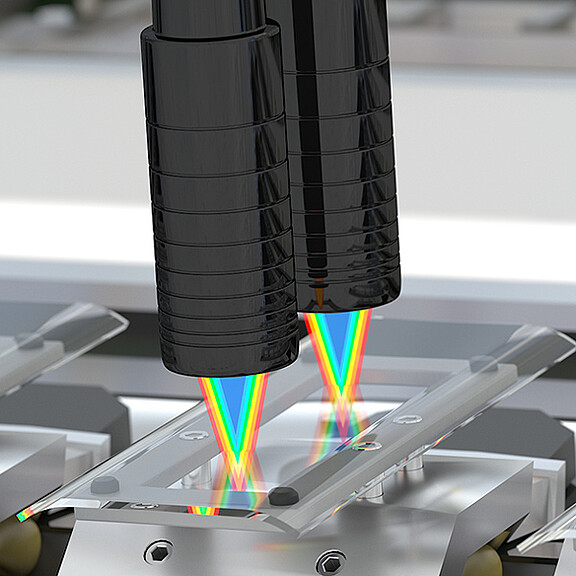

Snabbaste mätfrekvensen för dynamiska mätuppgifter
Vid höga mätfrekvenser är det avgörande att exponeringen anpassas till respektive yta. Av denna anledning styrs exponeringen av CCD-linjen dynamiskt i ConfocalDT-styrenheten. Denna styrning kompenserar för förändringar i färg och reflektivitet hos mätobjektet och ökar mätnoggrannheten vid höga mäthastigheter.

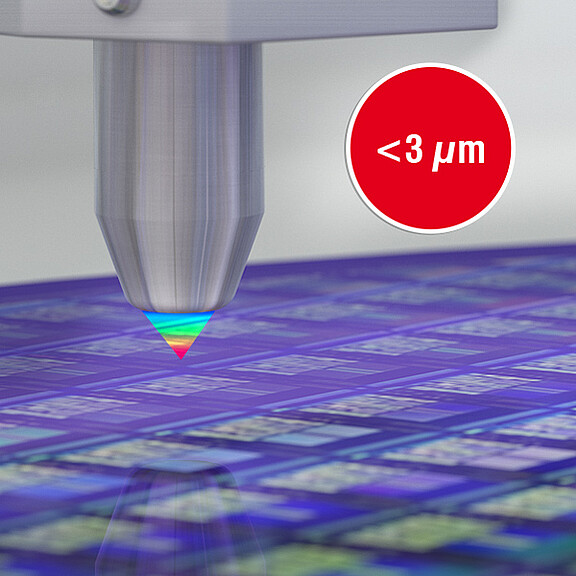

Ultraliten lätt mätpunkt upptäcker de minsta detaljerna och strukturerna
Konfokala givare från Micro-Epsilon genererar de minsta mätpunkterna <3 um tack vare hög numerisk bländare (NA). Därför kan de minsta detaljerna och strukturerna detekteras pålitligt.

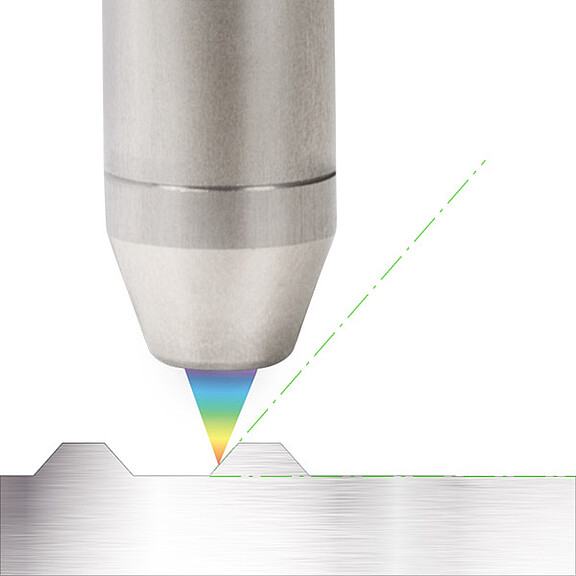

Extremt stor lutningsvinkel
ConfocalDT IFS givarna tolererar en stor lutningsvinkel upp till 48°. Därför kan böjda och strukturerade ytor detekteras pålitligt för att generera stabila signaler.

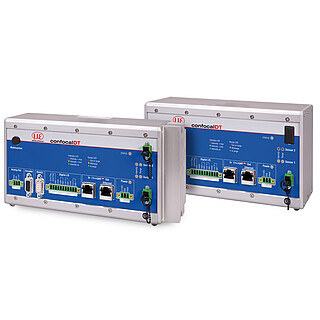

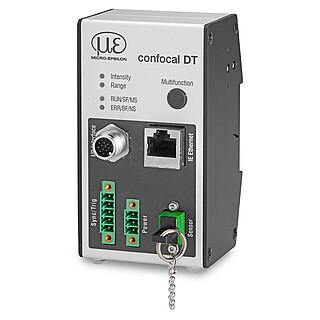

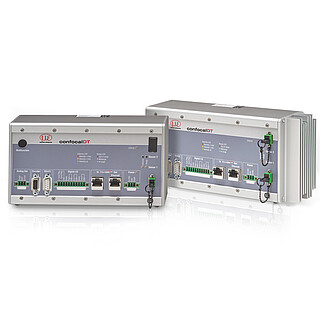

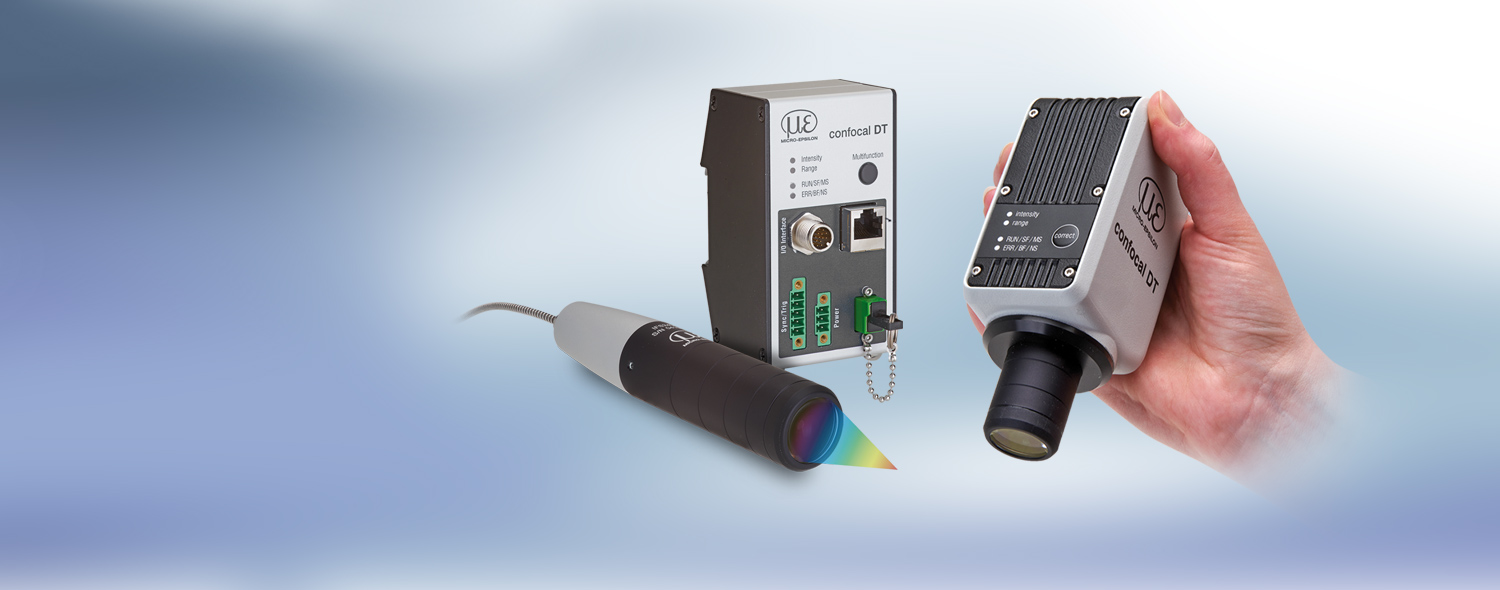

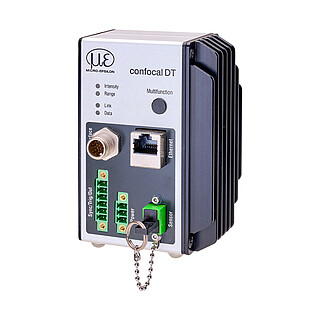

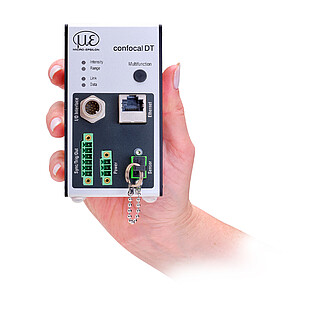

Kontrollers med hög upplösning och hög mäthastighet
confocalDT kontrollerna ger ett mycket högt signal-till-brus förhållande som möjliggör mätningar med mycket hög noggrannhet. De är bland de snabbaste kontrollerna i världen och används ofta för dynamiska mättillämpningar. Den snabba yt-kompenserings funktionen reglerar exponeringstiden för att uppnå hög signalstabilitet och som framförallt är viktigt när man mäter på ytor med varierande reflektion. Interface som erbjuds är RS422, Ethernet, EtherCAT och analog utgång.

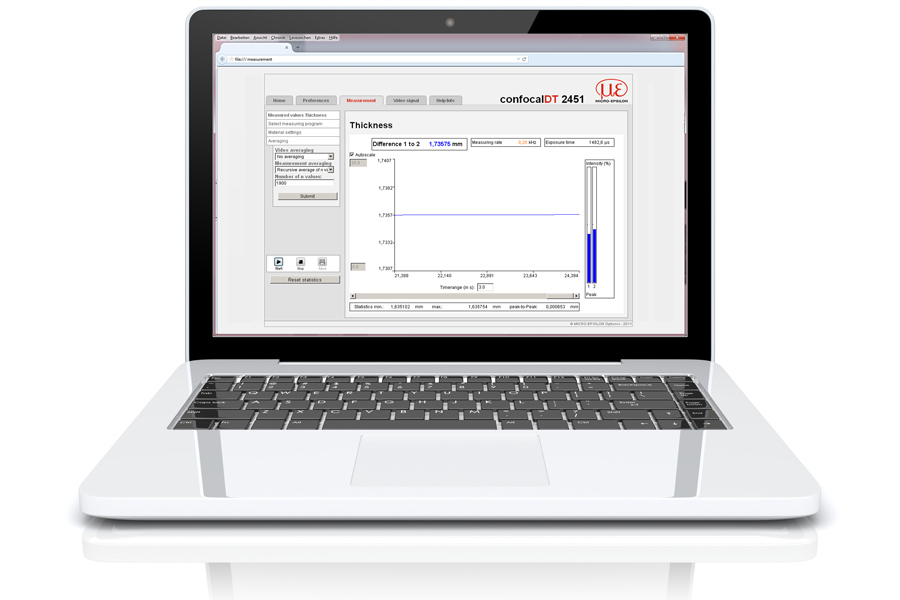

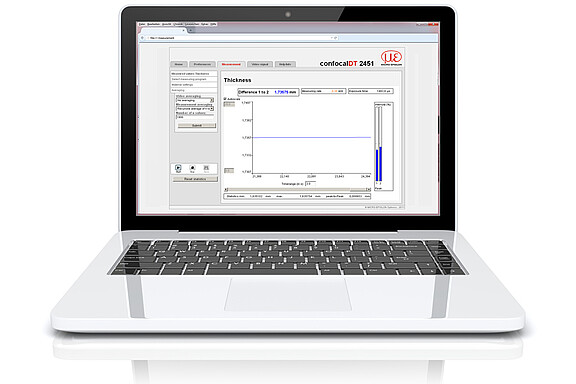

Enkelt handhavande via web-interface
Tack vare ett användarvänligt web-interface kan all konfiguration utföras utan någon ytterligare programvara. Web-interfacet nås via Ethernet och erbjuder inställnings- och konfigurationsfunktioner. Olika material lagras i en utbyggbar materialdatabas.
Gränssnitt och signalbehandlingsenheter
Flera gränssnitt för enkel integration
