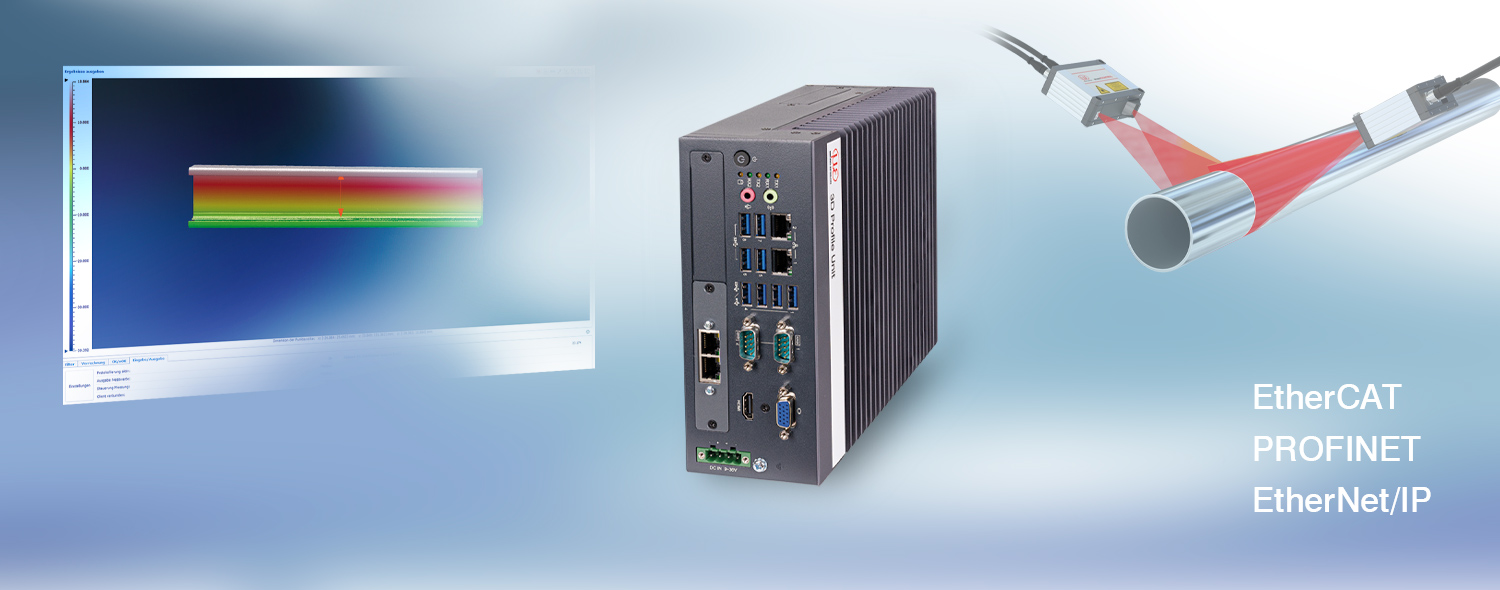

3D Profile Unit – Smart 3D-utvärdering och resultatutmatning av sammansatta 2D/3D-profildata
3D Profile Unit möjliggör beräkning av flera enskilda profiler från scanCONTROL 30xx-sensorer i ett gemensamt koordinatsystem. Detta gör det möjligt att generera en sammansatt 2D-profil eller ett sammansatt 3D-punktmoln. På så sätt kan de mest skilda geometrierna registreras, mätområden utökas eller tjockleksmätningar utföras. Den exakta tilldelningen av sensorns position till mätobjektets position kan ske via de integrerade encoderingångarna.
Utvärderingen av data och parameterinställnigen för systemet kan utföras i programvaran 3DInspect. 3D Profile Unit-kontrollerenheten har en integrerad utvärdering kombinerat med Industrial Ethernet-anslutningen så att det är möjligt att styra tillämpningen och utföra mätvärdesutmatning till en PLC. Alternativt kan 3D Profile Unit-kontrollerenheten även införlivas via GigEVision i vanliga bildbearbetningsprogram och fungerar på så sätt som rådataleverantör.
Speciella egenskaper
- Profile-stitching av upp till 8 laserskannrar
- Införlivande i GigE Vision som rådataleverantör
- Industrial Ethernet-anslutning för styrsystem och mätvärdesöverföring
- Utvärdering av sammansatta 2D-sektioner eller 3D-punktmoln möjligt
- Automatisk registrering tack vare eget Micro-Epsilon-registreringsmål
- Kompatibel med alla scanCONTROL 30xx-sensorer
3DInspect: Kraftfull programvara för alla Micro-Epsilon 3D-sensorer

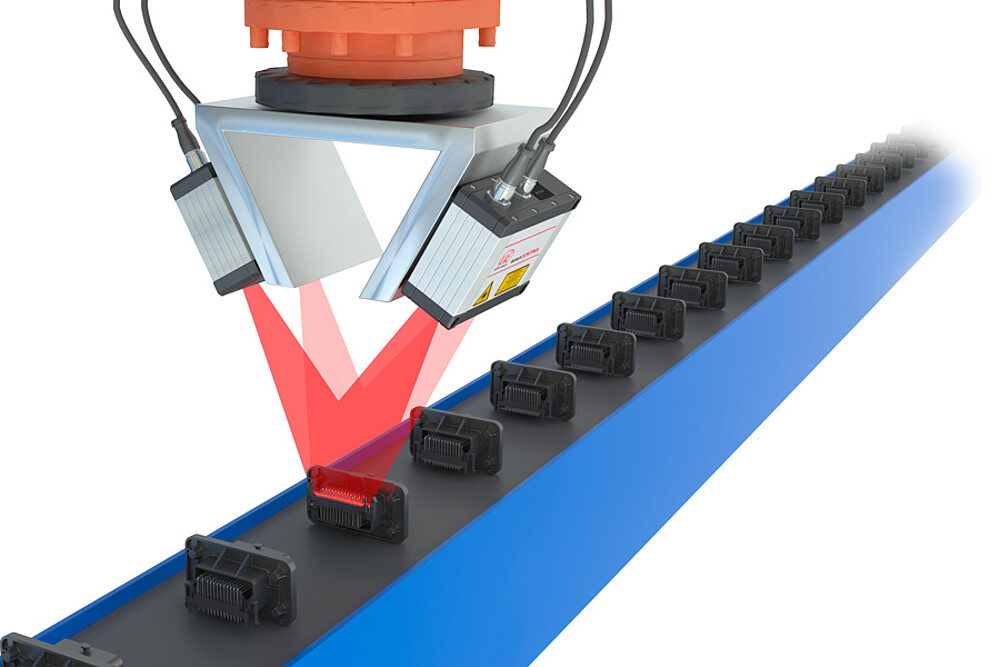

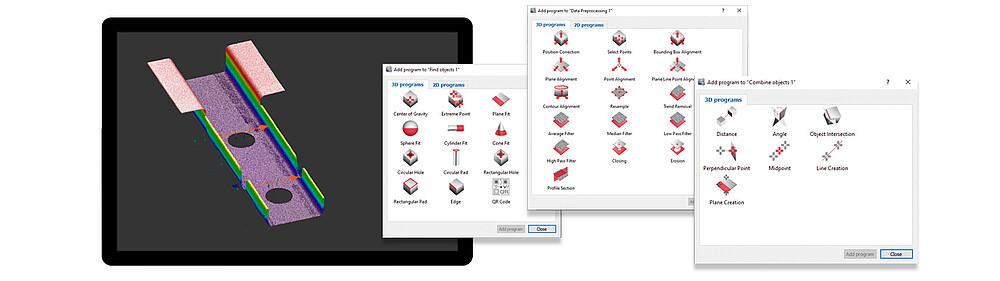

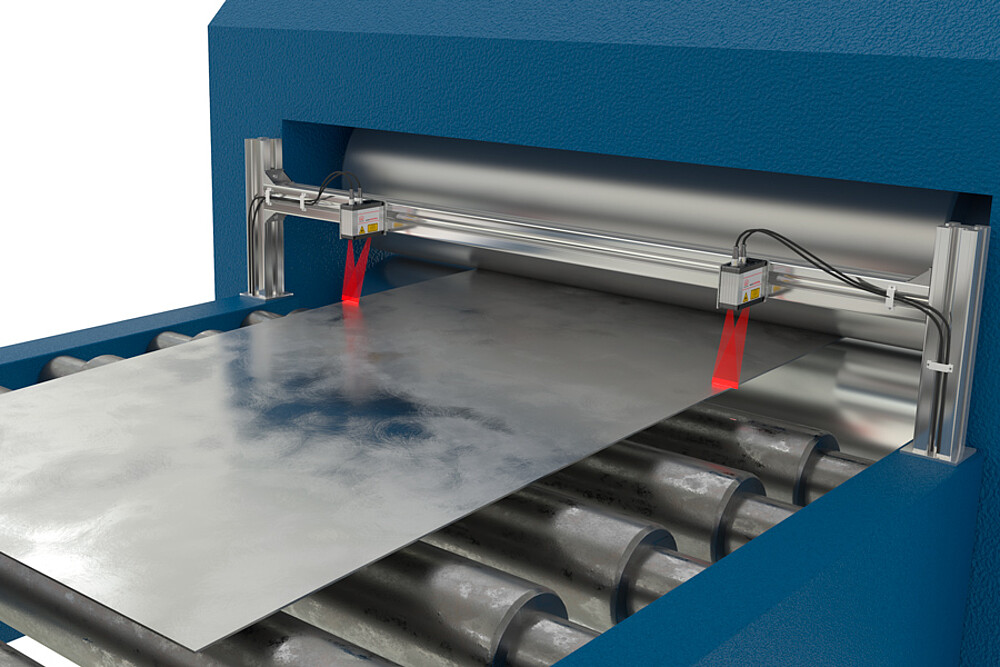

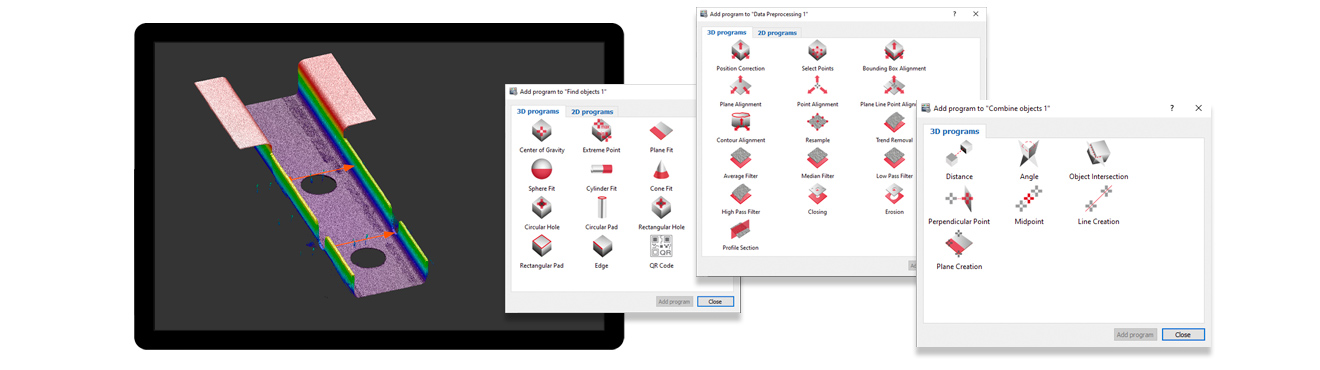

3DInspect är ett enhetligt och användarvänligt programvaruverktyg för 3D Profile Unit. Parameteringställningen för 3D Profile Unit och registreringen av mätdata sker direkt från programvaran 3DInspect. Kraftfulla verktyg möjliggör inriktning och filtrering av punktmolnen, intuitiv detektering och urval av relevanta områden, liksom kombinationer av program. 3D-punktmolnen kan bearbetas vidare på valfritt sätt och registrerade mätvärden överföras till styrsystemet.
Generering och överföring av sammansatta 2D/3D profildata: 3DPU-X

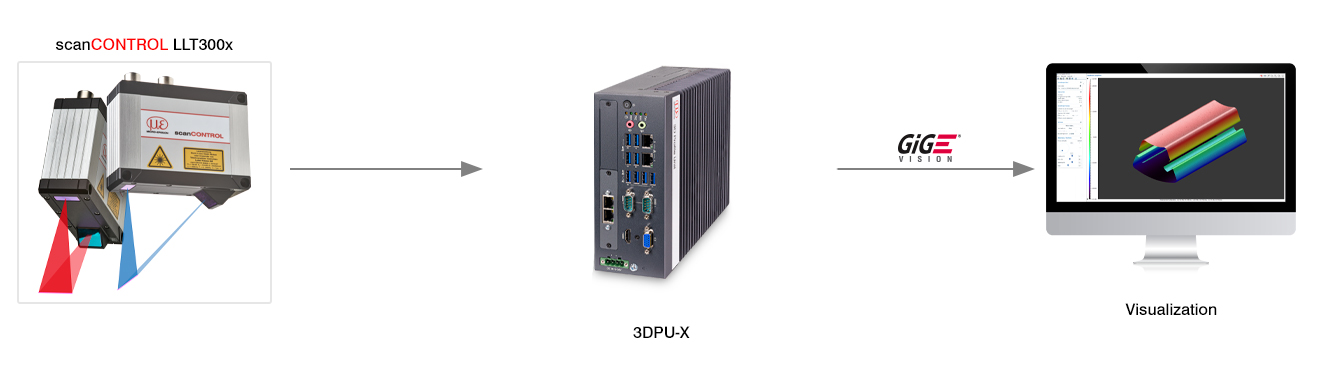

3DPU-X är ett system som beräknar profildata från flera scanCONTROL-sensorer i ett gemensamt koordinatsystem och ställer dem till förfogande som 2D-profiler/3D-punktmoln via GigE Vision.
Direkt införlivande i bildbearbetnings- och 3D-programvara | Kommunikation med valfria GigE Vision Clients | Överföring av profildata resp. 3D-punktmoln
Smart 3D-utvärderning och utmatning av resultat från sammansatta 2D/3D-profildata: 3DPU-X/IE

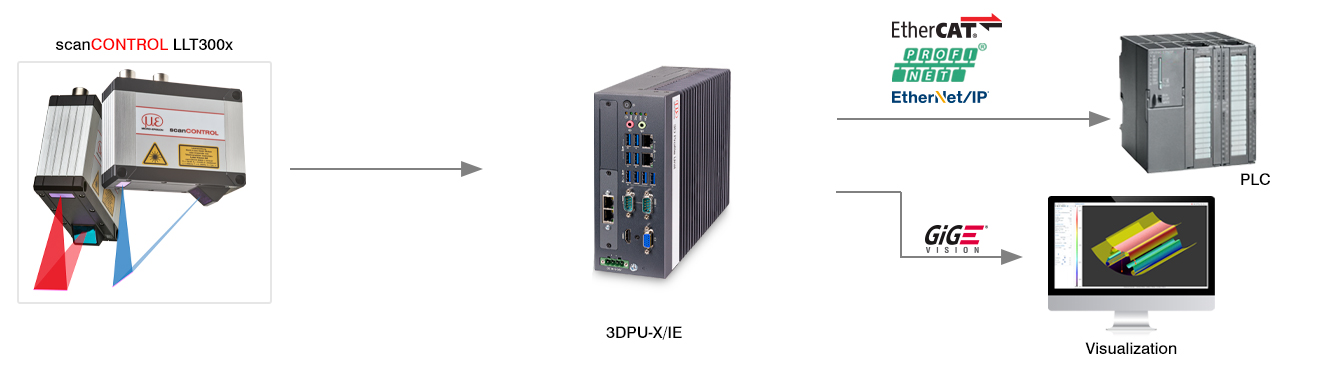

3DPU-X/IE är ett system som beräknar profildata från flera scanCONTROL-sensorer i ett gemensamt koordinatsystem, utvärderar 2D-profilerna/3D-punktmolnen och ställer mätvärdena till förfogande via integrerade fältbussgränssnitt t.ex. som ett godkänt eller underkänt-resultat.
Integrerad utvärdering och konfiguration via 3DInspect | Industrial Ethernet-gränssnitt för styrning och mätvärdesöverföring | Överföring av mätvärden och mätresultat
Automatisk registrering tack vare egna Micro-Epsilon-registreringsmål

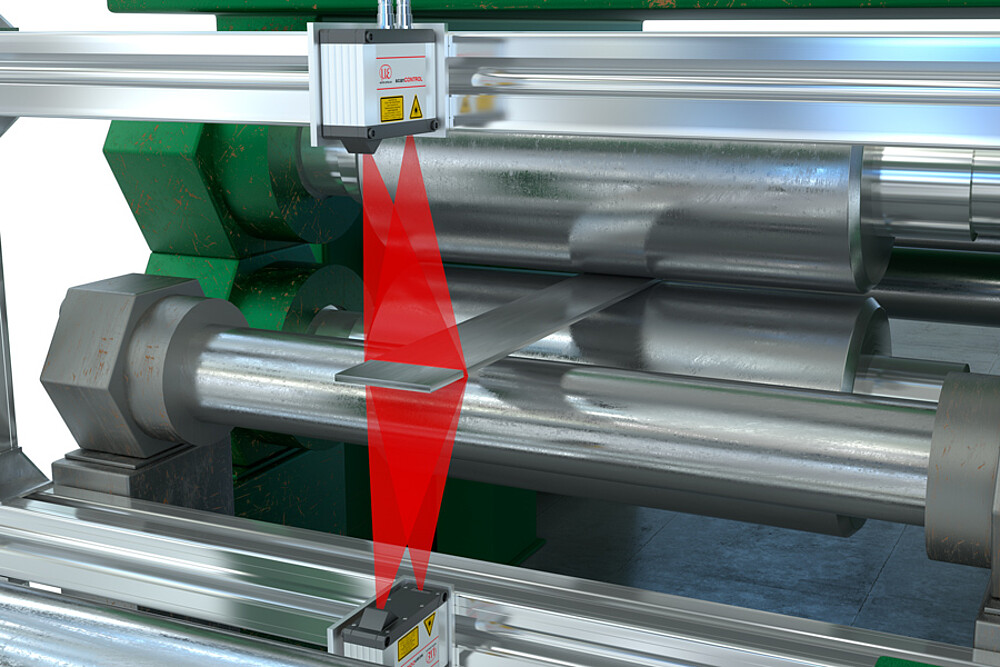

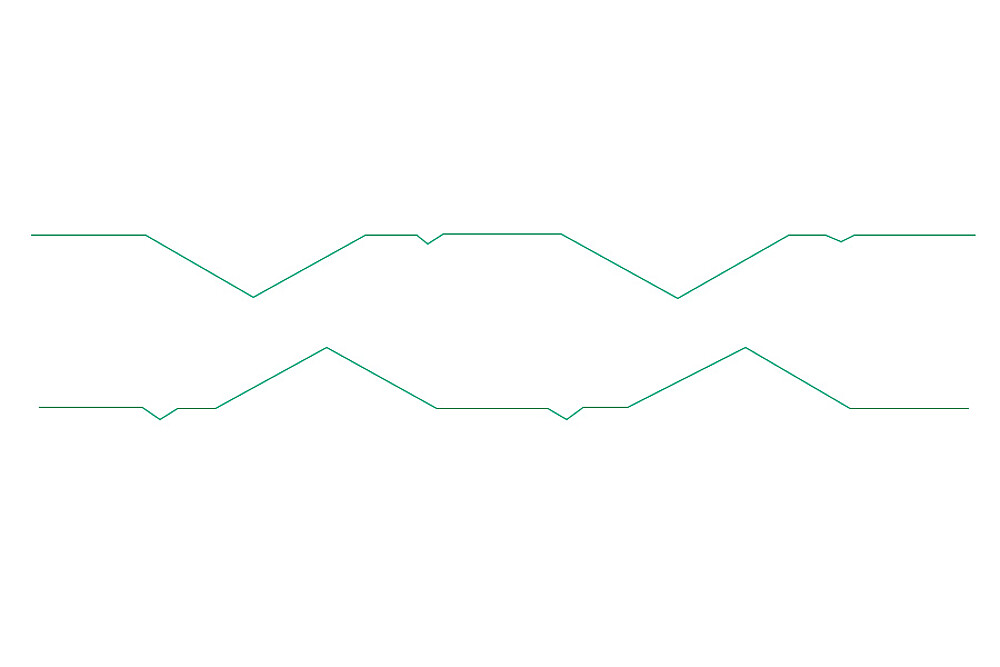

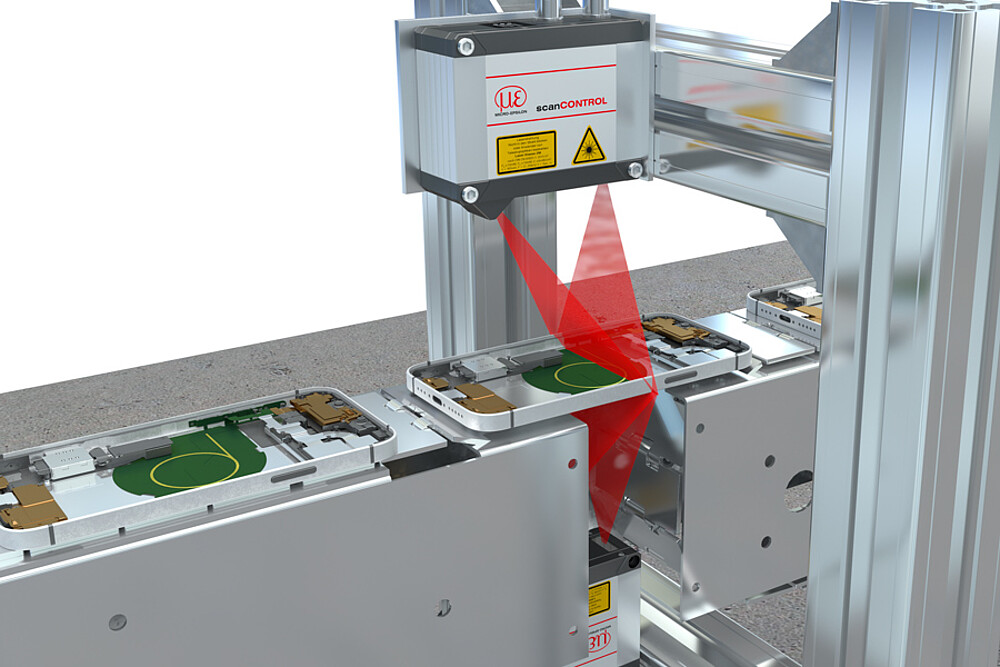

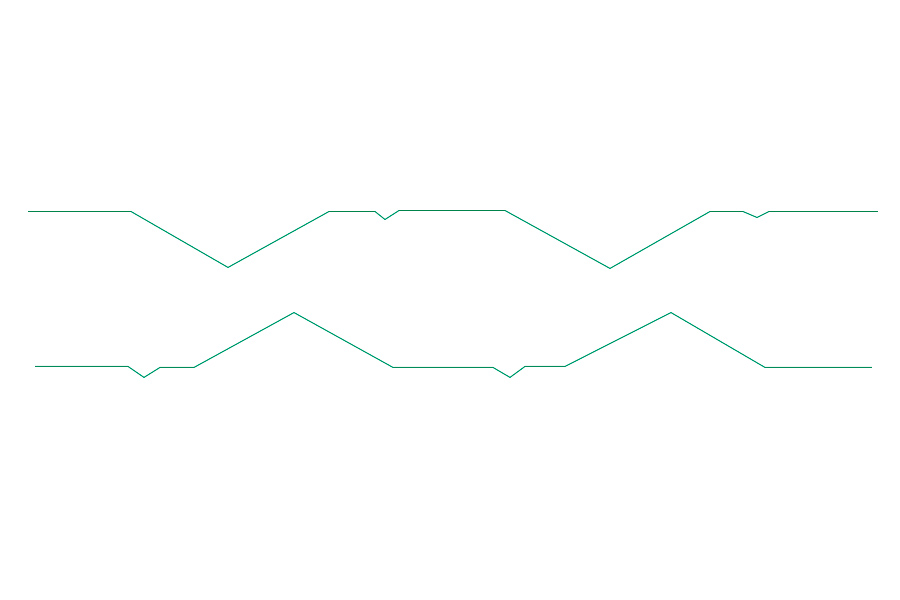

Med Multi-Sensor-registreringen bestäms positionen för varje enskild scanCONTROL-sensor och överförs till ett komplett koordinatsystem. Med registreringen förs de enskilda sensormätvärdena in i ett gemensamt koordinatsystem under inställningsprocessen.

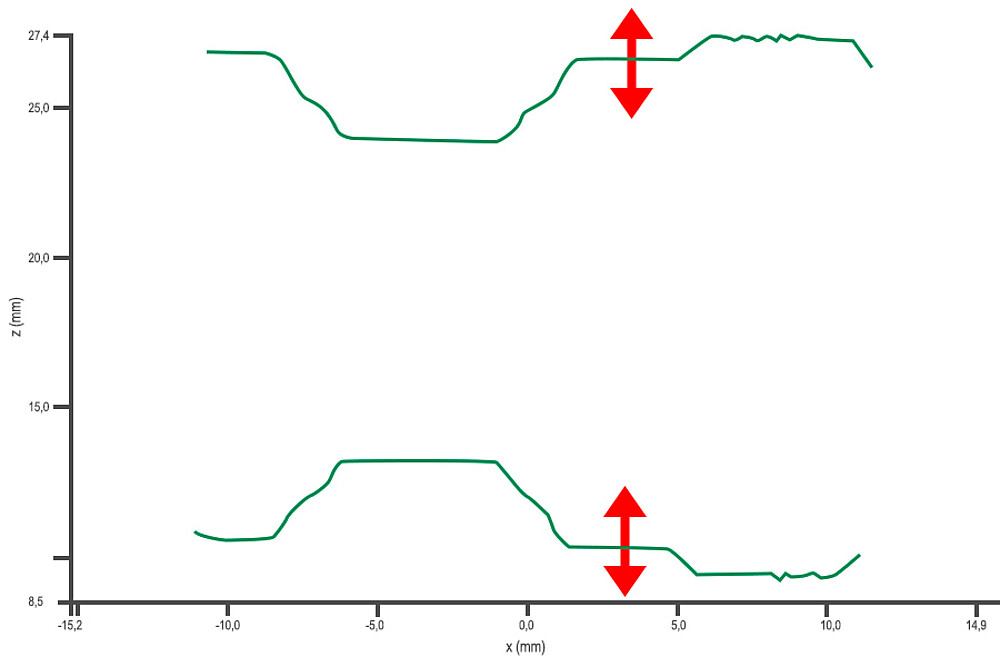

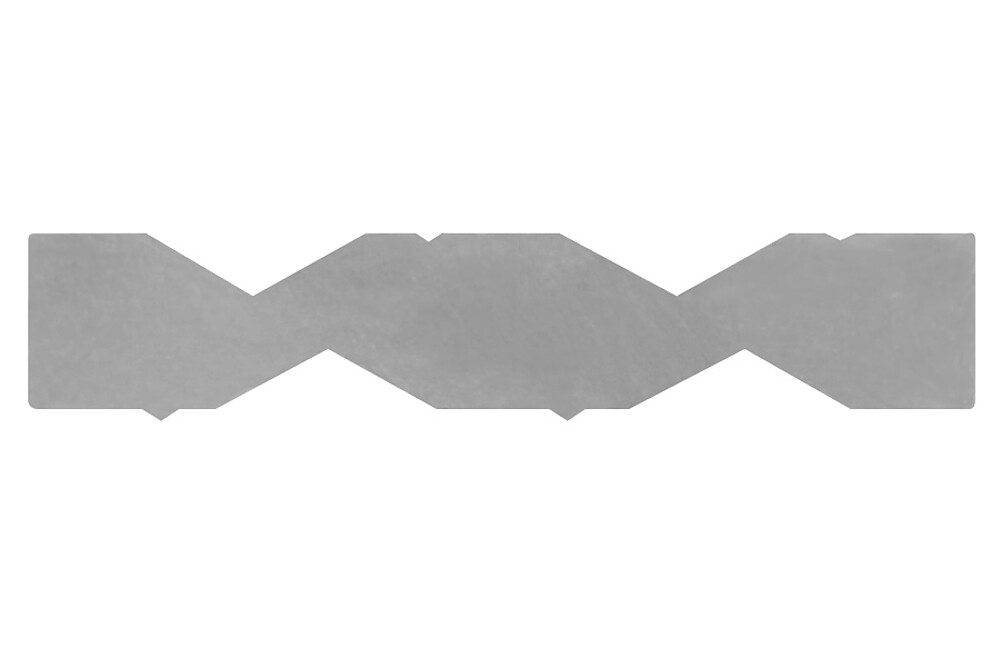

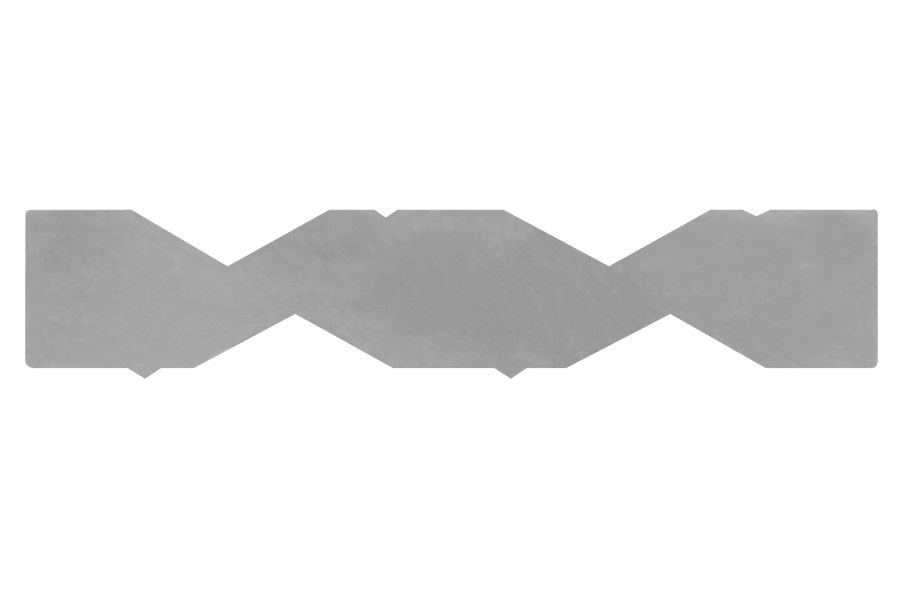

Micro-Epsilon erbjuder ett eget registreringsmål för varje mätområde för scanCONTROL-sensorerna liksom för varje mätanordning. Det möjligt att konstruera ett speciellt registreringsmål för individuell konfiguration och mätuppställningar. Registreringen av sensorerna kan även göras utan registreringsmål via ett gyllene prov.
