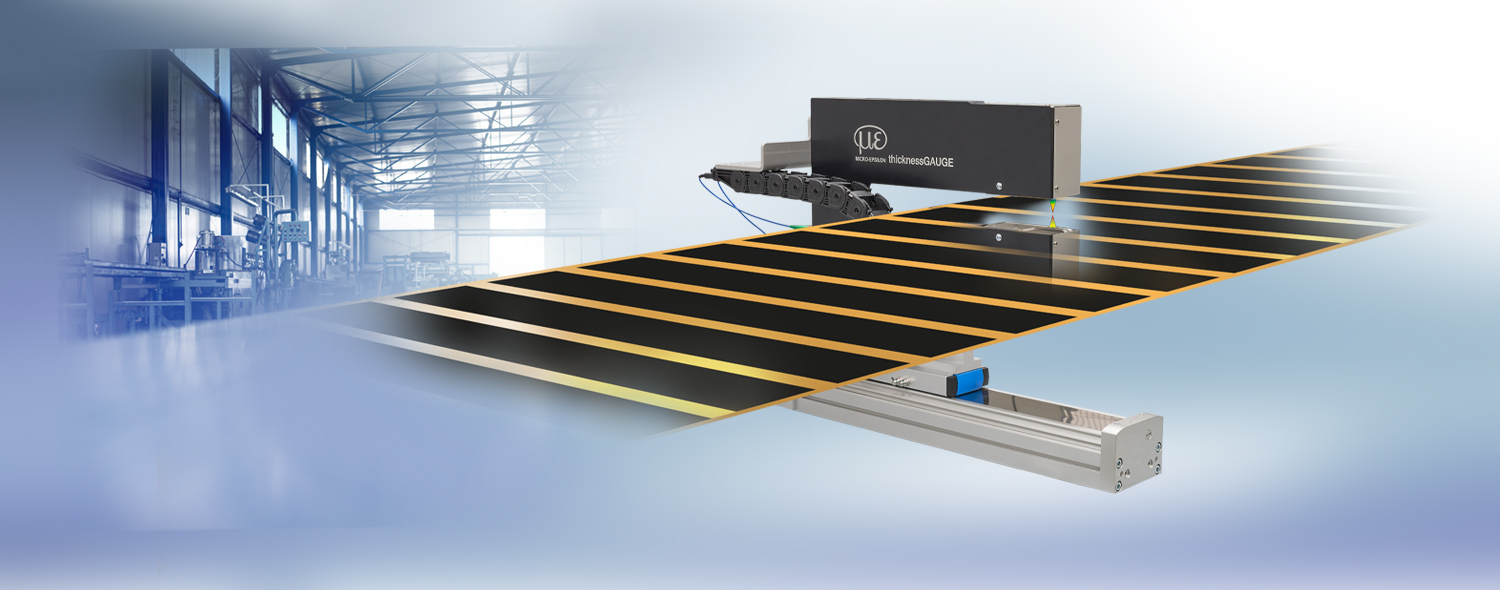

thicknessGAUGE med kompakta C-ramar för elektrodfolie

Kompakta sensorsystem för tjockleksmätning av batterifolie

Sensorsystemet thicknessGAUGE används för inline-tjockleksmätningar av bandmaterial. De finns i olika modeller med olika sensortyper, mätområden och mätbredder för tjockleksmätning av folie med olika ytor. Systemet använder två konfokala avståndssensorer som registrerar bandtjockleken med hög precision. Sensorerna är exakt avstämda till varandra och fabrikskalibrerade. Via linjäraxlar kan thicknessGAUGE-sensorsystemen förflyttas så att tjockleken mäts över hela bandets bredd. Den ytterst kompakta konstruktionen medger integrering i trånga utrymmen.

logo

Detaljer

  1. Sensorteknik som används: Konfokalkromatiska sensorer/laserprofilskanner/laseravståndssensorer med liten laserlinje
  2. Optimala för tjockleksmätning med hög upplösning på belagd och obelagd batterifolie
  3. Även för transparenta och halvgenomskinliga beläggningar
  4. Mätområde för tjocklek: 2 mm
  5. Noggrannhet från ±0,4 µm
  6. Mätfrekvens upp till 5 kHz
  7. Helautomatisk kalibrering
  8. Kompakt konstruktion, kan förflyttas med linjäraxlar
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Georgios Mousiadis
kontakt formulär
Rickard Edvardsson
kontakt formulär
Jakob Geisler
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

Idealiska för alla folier och beläggningstyper

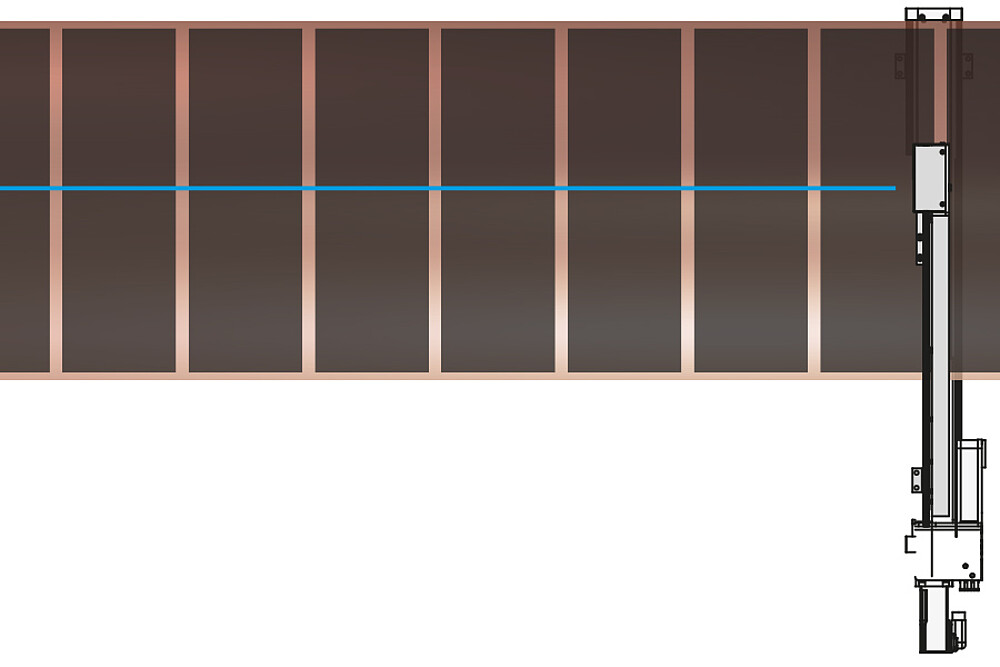

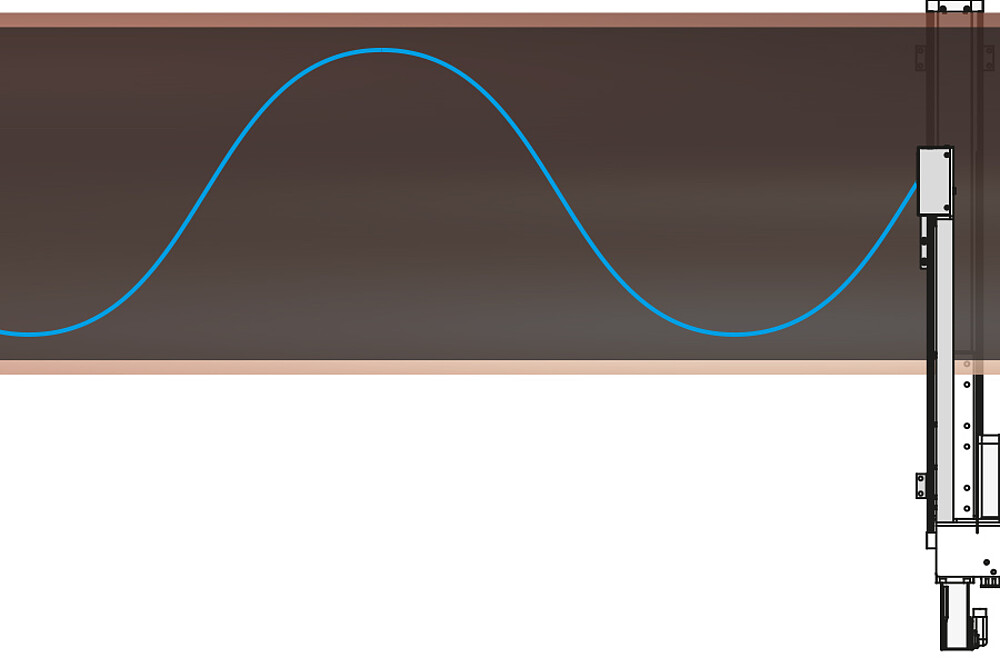

thicknessGAUGE kan dels användas för mätning av fasta banor, exempelvis längs centrumlinjen (mittjocklek) eller för mätning av kanttjocklek. Alternativt kan sensorsystemet också användas för traverserande tjockleksmätning. Tack vare mångsidigheten kan thicknessGAUGE användas både för intermitterande och längsbelagd folie.

Kraftfull analys- och styrprogramvara

De kompakta systemen är utrustade med inbyggt linjär enhet och motorstyrning, en kompakt bussplintdosa, automatisk kalibreringsanordning och en multitouch-pc med förinstallerad programvara. Programvaran kan användas för olika mätlägen, exempelvis tjockleksmätning av fasta banor på godtyckliga platser, mätning av tjockleksprofil, mätning av flera längdtrender, ett SPC-paket samt automatisk övervakning av testanordningskompatibilitet.
