Momentgivare – Roterande axel

Momentgivare för roterande axlar. Finns både med förstärkt utsignal +/- 5V, eller bryggutgång mV/V. Storlekar från 0,5 Nm till 1000 Nm.

TRH300

Mätområde: 0 … 2 / 6 / 12 / 20 Nm F.S.

Axelkopplings-typ: 6-kant bitskoppling 1/4″ Hona/hane

Utsignal: Bryggutgång, 1 mV / V (nom)

Varvtal (max): 3000 rpm

Onoggrannhet: ± 0,2% av F.S.

Arbetstemperatur: - 10 … 90° C

Övrigt: Släprings-baserad signalöverföring. Kräver bryggförstärkare

Dokumentation: TRH300

Slip-Ring Hex-Drive Rotary Torque Sensor

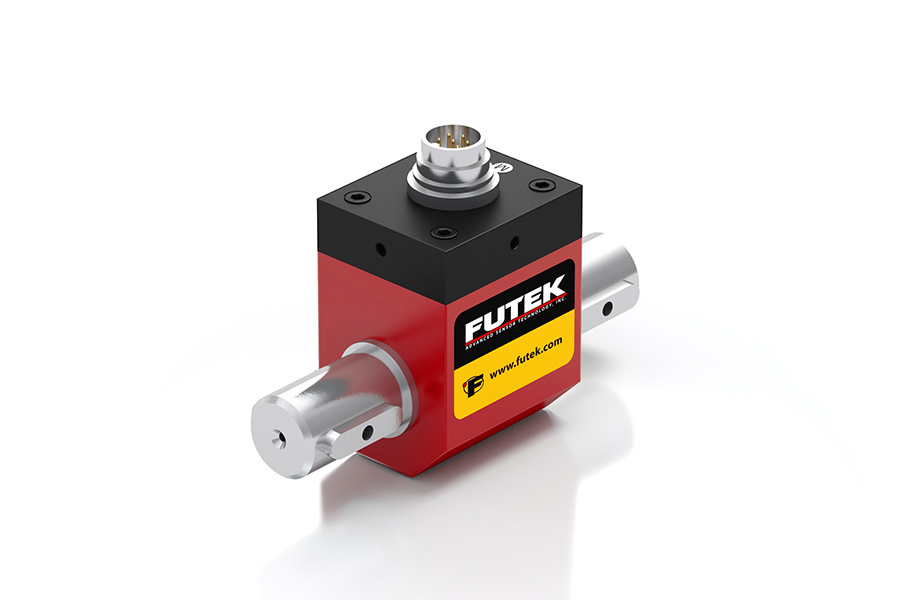

TRS300

Mätområde: 0 … 10 / 20 / 50 / 100 / 200 / 500 / 1000 Nm F.S.

Axelkopplings-typ: Rundaxel 19mm/38mm med låskil

Utsignal: Bryggutgång 2 mV / V (nom)

Varvtal (max): 3000 rpm

Onoggrannhet: ± 0,2% av F.S.

Arbetstemperatur: - 10 … 90° C

Övrigt: Släprings-baserad signalöverföring Kräver bryggförstärkare

Dokumentation: TRS300

Slip-Ring Shaft-to-Shaft Rotary Torque Sensor

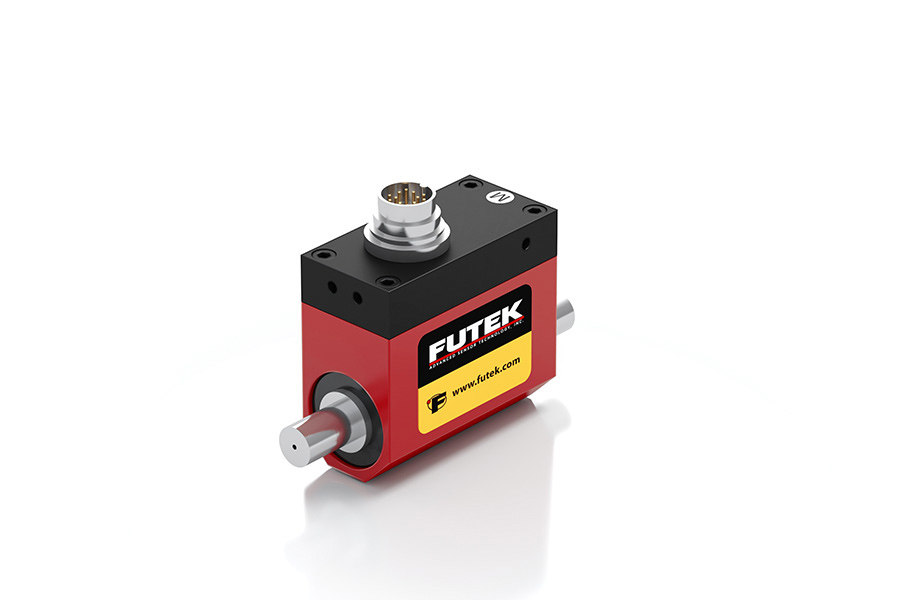

TRS600

Mätområde: 0 … 1 / 2 / 5 / 10 / 20 / 50 / 100 Nm F.S.

Axelkopplings-typ: Rundaxel 10mm/19mm/28mm med låskil

Utsignal: ± 5 V

Varvtal (max): 12000 rpm – upp till 10 Nm-modeller 9000 rpm – från 20 Nm-modeller

Onoggrannhet: ± 0,2% av F.S.

Arbetstemperatur: 25 … 80° C

Övrigt: Kontaktfri (släpringsfri)signalöverföring. Ger lång livslängd

Dokumentation: TRS600

Non-Contact Shaft-to-Shaft Rotary Torque Sensor
