3D-snapshot-sensor för stora mätfält
Modellerna i surfaceCONTROL 3D 2600-serien registrerar stora komponenter snabbt, yttäckande och beröringsfritt. Med mätfält upp till 650 × 495 mm och arbetsavstånd från 475 till 1250 mm lämpar de sig utmärkt för automatiserad 3D-inspektion i linjen, vid linjen eller på robot.
Det stora arbetsområdet möjliggör tillförlitlig registrering av olika komponenthöjder, varierande objektlägen och stora geometrier. Det gör sensorerna optimalt lämpade för ytinspektioner över stora ytor samt för defekt-, form- och geometriinspektioner.
Tack vare GigE Vision/GenICam och industriella gränssnitt kan sensorerna enkelt integreras i automatiserade inspektionsprocesser.
Speciella egenskaper
- Stora mätfält upp till 650 × 495 mm för heltäckande inspektion av stora komponenter i en enda inspelning
- Tillförlitlig registrering av varierande komponenthöjder med ett stort mätområdesdjup upp till 300 mm Detektering av de minsta höjd- och ytavvikelserna tack vare hög repeterbarhet i Z-led
- Korta cykeltider och inline-inspektioner: Inspelningstid från 0,25 s
- Integrerad kontroller – minskar hårdvaru-, kablage- och integrationsbehovet
- Beröringsfri 3D-snapshotmätning med LED-ljuskälla
- Kalibrerade 3D-data för precisa mät- och inspektionsuppgifter
- Gigabit Ethernet med GigE Vision / GenICam
- Direktkommunikation via PROFINET, EtherCAT och EtherNet/IP
- Idealisk för stora komponenter, robottillämpningar och inline-inspektionsprocesser
Hög precision i Z-led även vid stora mätfält

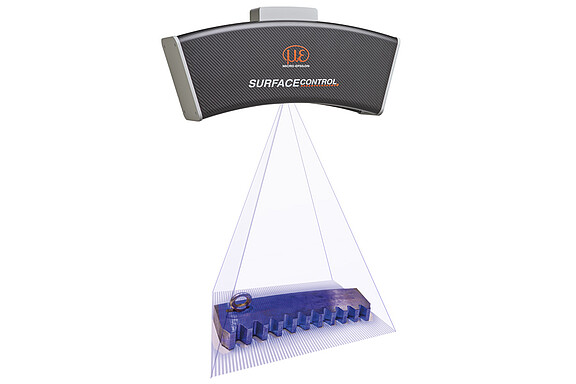

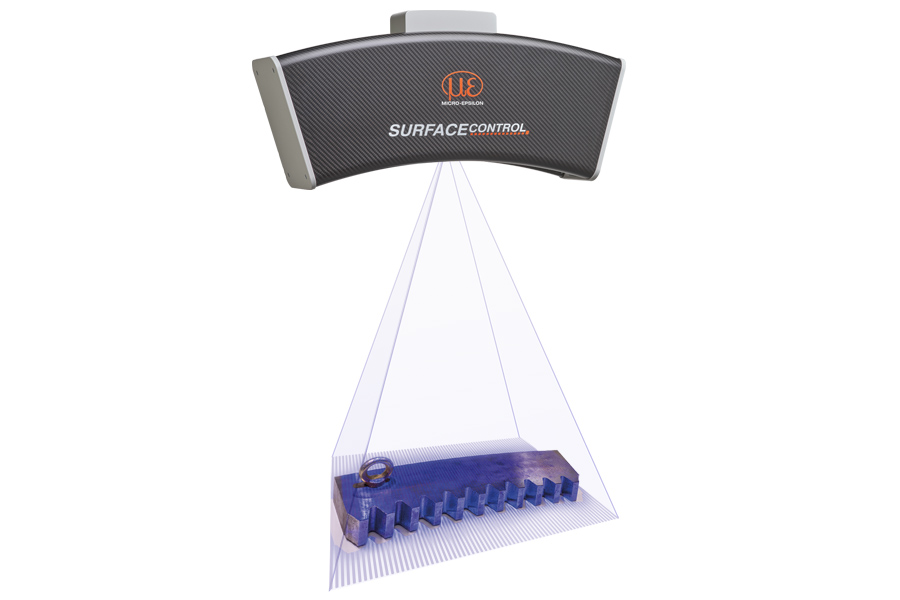

surfaceCONTROL 3D 2600 kombinerar stora mätfält med hög repeterbarhet i Z-led och möjliggör därmed precisa 3D-inspektioner även på komponenter med stora ytor. Därmed kan tillförlitliga bör–är-jämförelser, OK/NOK-bedömningar samt uppgifter inom process- och produktionsövervakning genomföras.

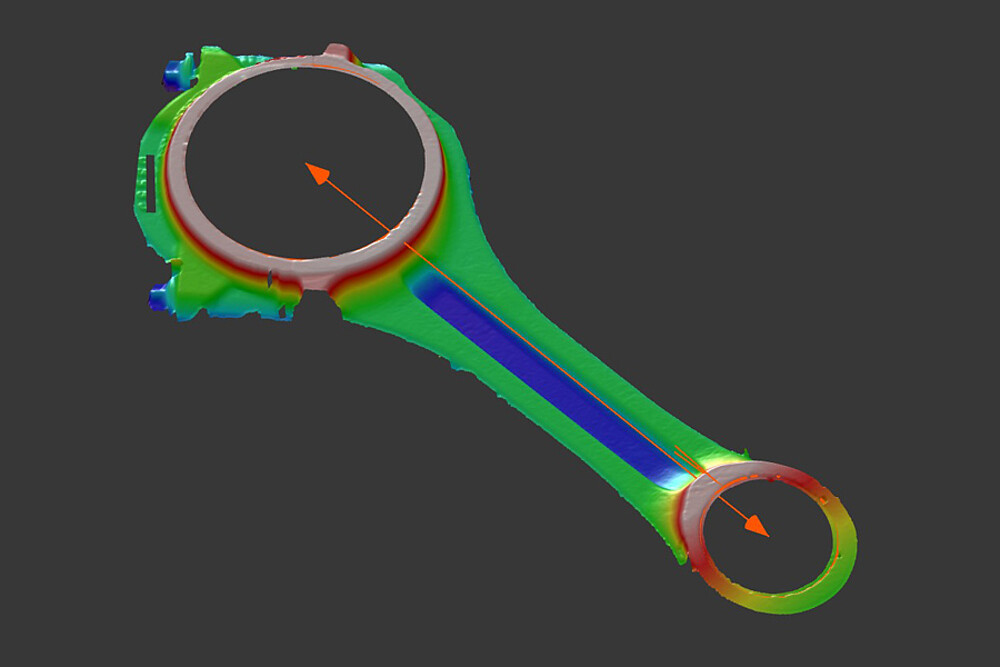

3D-data från yttäckande registrering lämpar sig särskilt väl för forminspektion och geometriinspektion, för detektering av planhetsavvikelser, skevhet, lokala formfel och ojämnheter i ytan samt för feldetektering på stora mätobjekt. Därmed stöder sensorn en objektiv kvalitetskontroll och bidrar till att minska kassationen.
Snabb 3D-inspelning för industriella processer

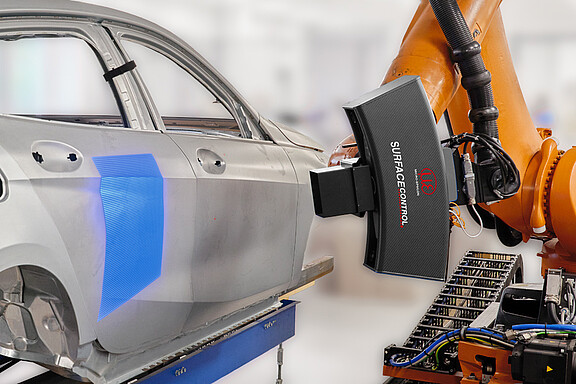

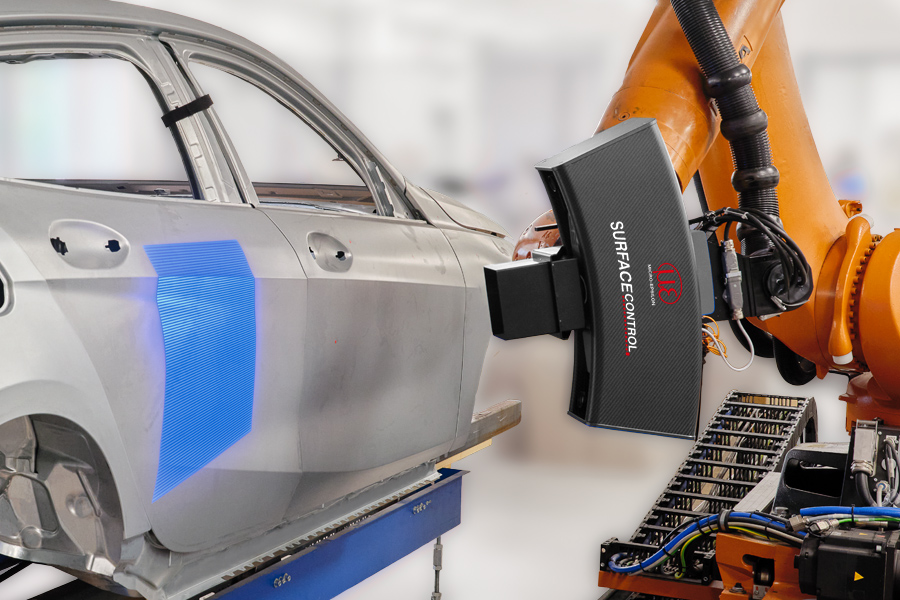

surfaceCONTROL 3D 2600 registrerar 3D-data på mycket kort tid. Den korta inspelningstiden minskar den tid då mätobjektet behöver stå stilla och stöder därmed snabba inspektionsförlopp i automatiserade processer.
Dessutom säkerställer korta databehandlingstider att de beräknade 3D-data snabbt finns tillgängliga för vidare utvärdering, kvalitetsbeslut eller processstyrning. Därmed är sensorn idealisk för automatiserade inspektionsuppgifter i linjen, vid linjen eller på robot.
Mångsidiga mät- och inspektionsuppgifter
surfaceCONTROL 3D-sensorer lämpar sig för mångsidiga mät- och inspektionsuppgifter

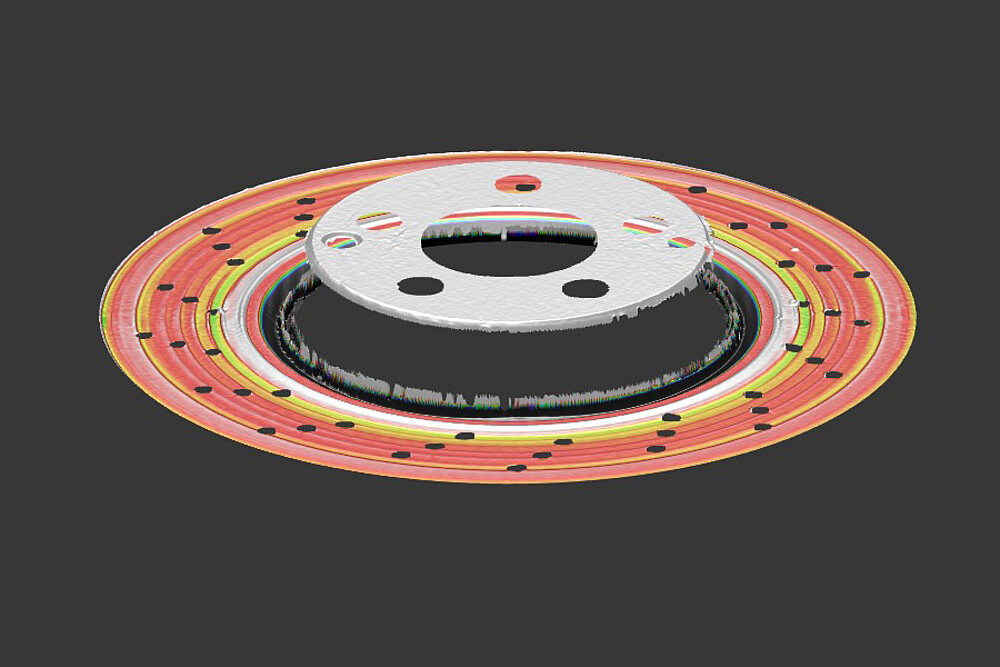

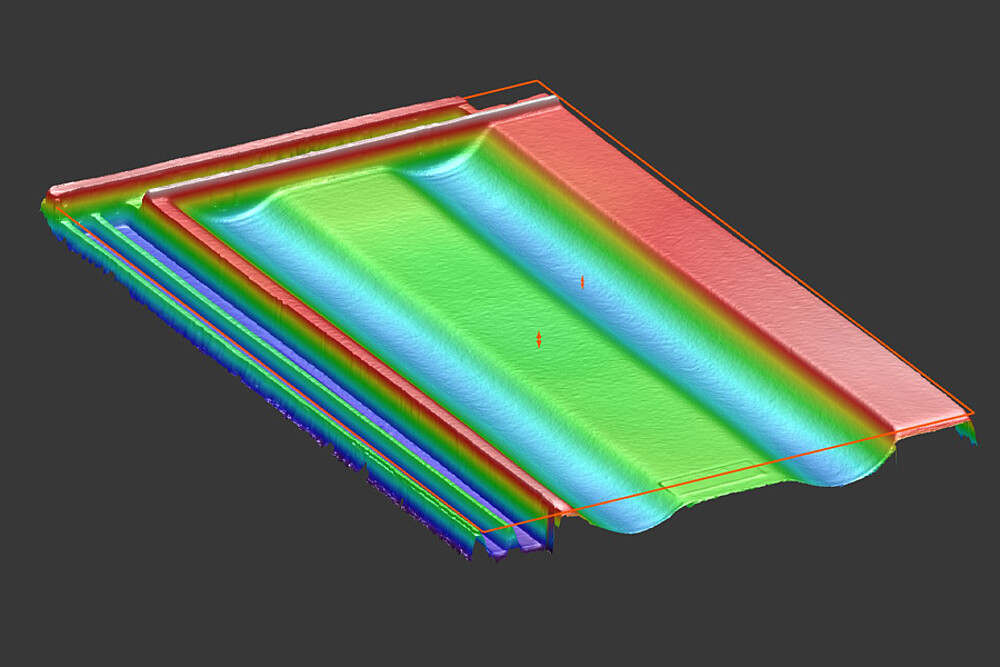

inom industriell kvalitetssäkring. De registrerar former, konturer, höjder, planhet och geometriska egenskaper lika tillförlitligt som läge, närvaro och fullständighet hos enskilda komponenter. Dessutom möjliggör de yttäckande ytinspektion och gör lokala avvikelser som bucklor, urflisningar, upphöjningar, fördjupningar eller andra defekter synliga och mätbara i 3D-punktmolnet.
Utvärdering & integrering

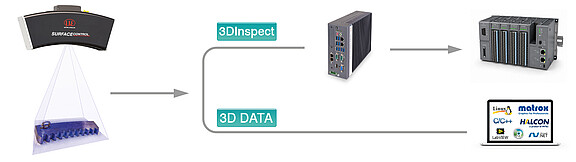

Modellerna i serien surfaceCONTROL 3D 26x0 är avsedda för 3D-mät- och inspektionsuppgifter på stora ytor. Beroende på integreringskoncept finns två varianter tillgängliga: SC2600 för flexibel vidarebearbetning av fullständiga 3D-data och SC2610 med utvärdering via 3DInspect.
Dessutom underlättar modellerna enkel integrering i industriella inspektionsprocesser. Beroende på variant och systemkoncept kan mätdata, beräknade resultat eller OK/NOK-bedömningar överföras till överordnade system och styrsystem – idealiskt för automatiserad inline-inspektion, inspektionsstationer eller robottillämpningar.
Stora mätfält för inspektion av stora ytor

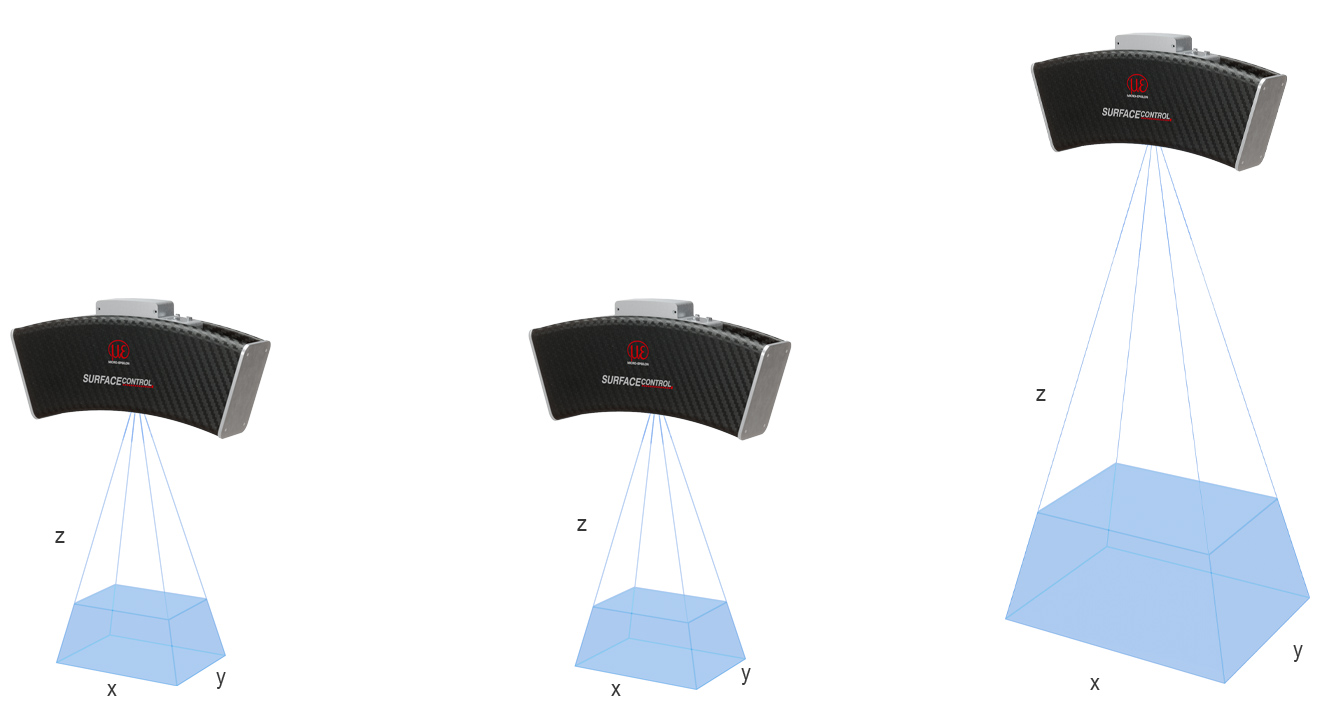

surfaceCONTROL 3D 2600 är särskilt utformad för stora mätobjekt. Beroende på modell finns mätfält på 300 × 220 mm, 400 × 300 mm eller 575 × 435 mm tillgängliga i mätområdets centrum. Vid mätområdets slut kan till och med mätfält upp till 650 × 495 mm registreras.
