thicknessGAUGE

Sensorsystem för exakta tjockleksmätningar

thicknessGAUGE C.C

thicknessGAUGE C.C-sensorsystem använder konfokalkromatiska sensorer för tjockleksmätning. Sensorerna möjliggör mätningar med enastående noggrannhet och höga mäthastigheter. Dessutom möjliggör denna innovativa mätteknik mätningar av reflekterande och glänsande.

logo

Detaljer

  1. Använd sensorteknologi: konfokalkromatiska sensorer
  2. Mätområde (tjocklek): 2,5 mm
  3. Noggrannhet: ± 0,4 µm
  4. Mäthastighet: upp till 10 kHz
  5. Perfekt för högupplösta mätningar av mycket reflekterande och blanka ytor
  6. Även för transparent och halvtransparent film
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Georgios Mousiadis
kontakt formulär
Rickard Edvardsson
kontakt formulär
Jakob Geisler
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

Precise thickness measurement using confocal chromatic sensors

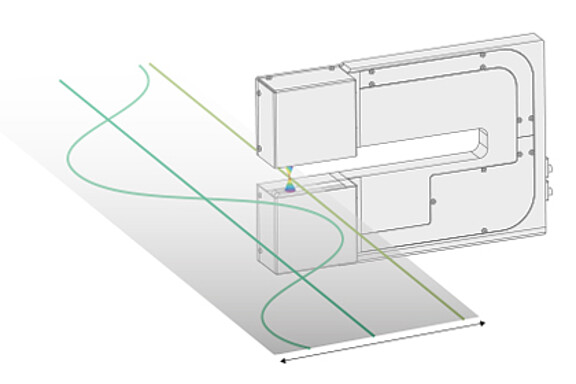

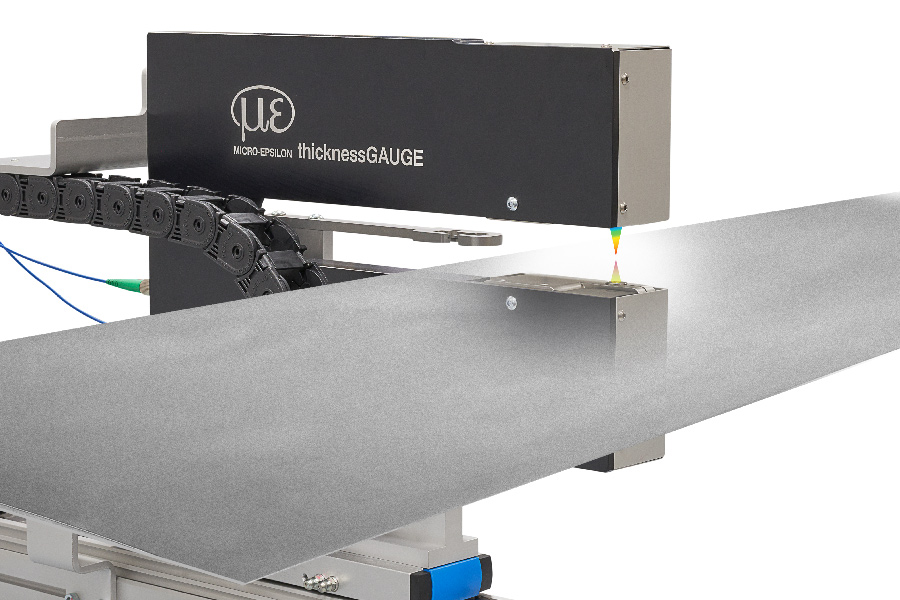

The thicknessGAUGE C.C sensor systems are assembled ready for operation and calibrated at the factory. They consist of a stable frame with two confocal chromatic sensors attached to it. These sensors measure the thickness of the measuring object according to the difference principle. The confocal sensors are perfectly adjusted to each other in terms of their mounting conditions, therefore providing high measurement accuracy.

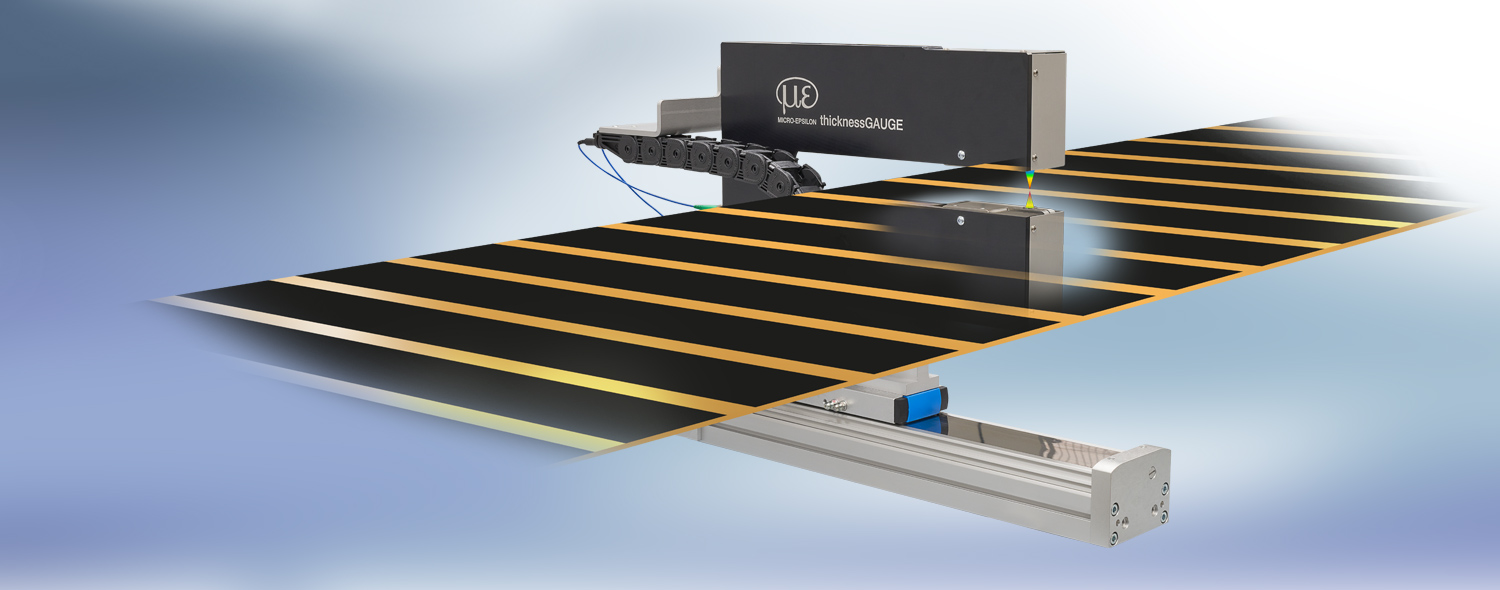

A linear axis moves the sensor system from the parking position to the measuring position. For fully automatic calibration, the system is moved back to the parking position.

Sensorsystemet thicknessGAUGE C.C används för exakt tjockleksmätning av remsor och plattor. Det kan också användas för mätningar av fasta spår t.ex. för mitten (mitttjocklek) eller för tjockleksmätningar på kanter. En linjärenhet möjliggör tvärgående tjockleksmätningar upp till 600 mm bredd.
