thicknessGAUGE 3D

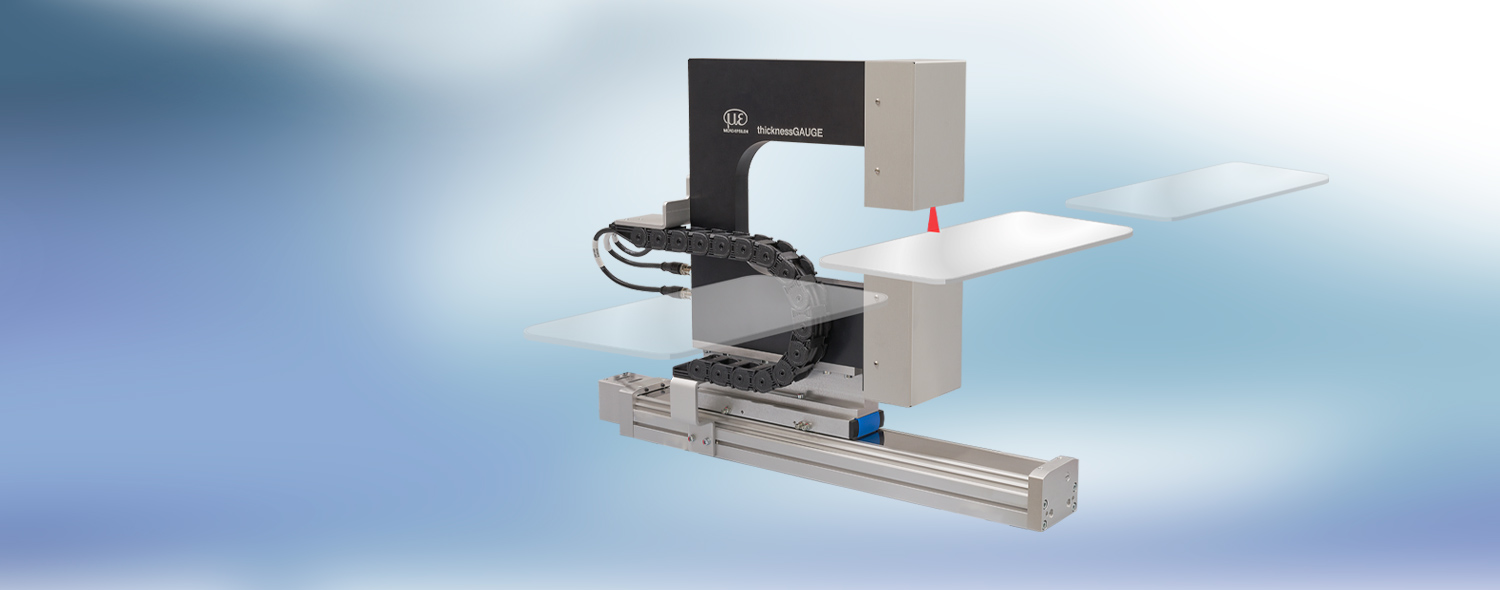

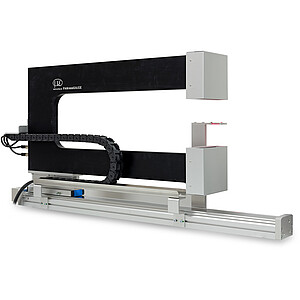

thicknessGAUGE 3D är ett sensorsystem för inline-profilutvärdering och 3D-mätning av band- och plattmaterial, t.ex. kanten på beläggningsuppgifter, svetsfogar eller stängprofiler. Det består av en stabil ram på vilken två laserskannrar är fästa. Skannrarna registrerar profilen på ovan- och undersidan och möjliggör beräkningar inom de enskilda profilerna, liksom kombinerat som 3D-punktmoln.
Speciella egenskaper
- Sensorteknik som används: Laser-profilsensorer med röd laser
- Mätområde: 15 mm (tjocklek)/max. 26,8 mm (profil)
- Upplösning: 0,2 µm (tjocklek)/1 024 punkter (profil)
- Noggrannhet: +/- 1,2 µm
- Mätfrekvens: 500 Hz
- Flexibel positionering tack vara elektromagnetisk axel
- Automatisk kalibrering för konstant precision
Exakt profil- och 3D-mätning i linjen
thicknessGAUGE sensorsystem är monterade redo för drift och har kalibrerats på fabriken. Laserskannrarna är på monteringssidan dessutom exakt inriktade mot varandra och möjliggör därigenom en hög mätnoggrannhet. Sensorsystemet körs från parkeringspositionen till mätpositionen. För helautomatisk kalibrering förflyttas systemet tillbaka till parkeringspositionen.
Automatisk beräkning med omfattande konfigurationsmöjligheter

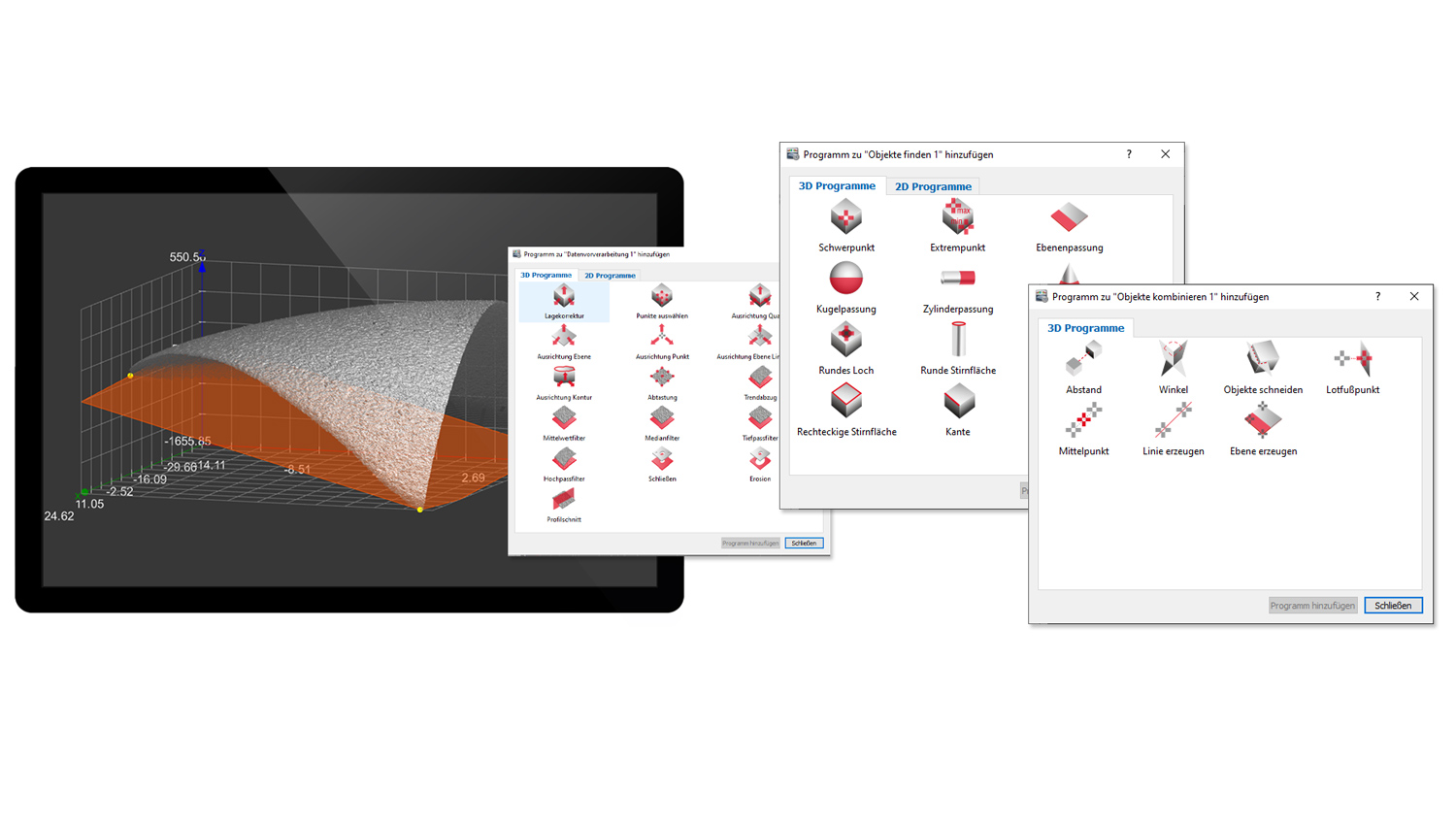

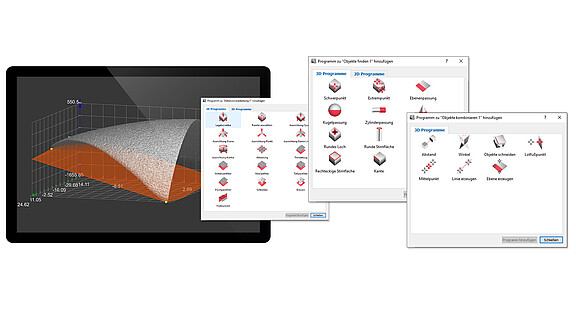

Mätningarna utförs automatiskt på thicknessGAUGE 3D. För detta behövs en konfigurationsfil som tillhandahålls av Micro-Epsilon och importeras till thicknessGAUGE 3D. Egna eller flera konfigurationsfiler kan skapas med programvaran 3DInspect som finns att få som tillval. I den här programvaran kan valfria parametrar väljas och många mätobjektsgeometrier kan konfigureras för den efterföljande beräkningen. Kraftfulla verktyg i programvaran medger dessutom inriktning och filtrering av punktmolnen, intuitiv registrering och urval av relevanta områden, liksom kombinationer av program.
