Kapacitiva sensorer för högprecis avståndsmätning
Kapacitiva sensorer från Micro-Epsilon står för högsta precision inom mätning av läge, avstånd och spalt eller för tjockleksmätning. Flera olika utföranden möjliggör optimal integration och utmärker sig genom enastående linjäritet, temperaturstabilitet och upplösning.
Speciella egenskaper
- Ett enormt applikationsspektrum tack vare världens mest omfattande och högpresterande sensorportfölj
- Ultrakompakta sensorutföranden för enkel integration eller eftermontering
- Mer precision: Högsta mätnoggrannhet och ytterst temperatur- och långtidsstabil
- Användning under extrema förhållanden: -270 till +800 °C, UHV eller starka magnetfält
- Kundanpassningar för OEM-serieapplikationer

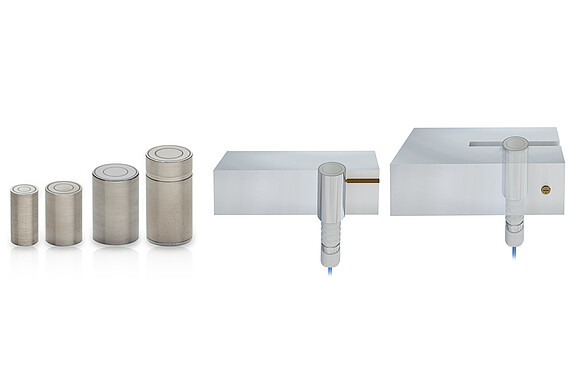

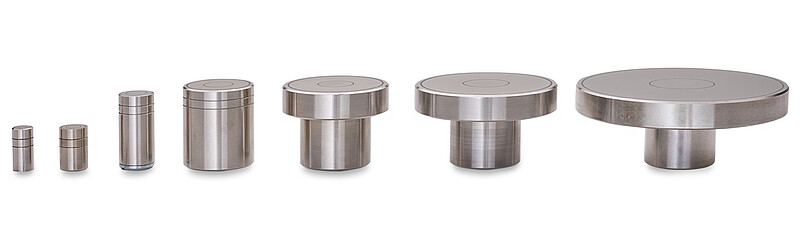

Cylindriska standardsensorer

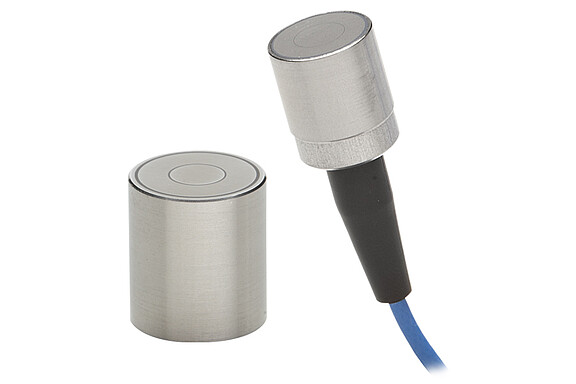

Kapacitiva sensorer av typen CSx och CS-x är cylindriska lägessensorer som monteras med omkretsklämning eller punktklämning. Modellerna CS-x har en minimalt bredare kapsling vid den optimala klämpositionen för enkel och reproducerbar installation. Tack vare det integrerade uttaget är sensorerna enkla att ansluta och kan kombineras med olika sensorkablar.
Egenskaper
- Mätområden (mm): 0,05 | 0,2 | 0,25 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Linjäritet från 0,125 µm
- Upplösning från 0,015 nm
- temperaturområde -50 ... +200 °C
- Mätobjektsdiameter från Ø 3 mm
- Utmärkt temperaturstabilitet
Nedladdningar

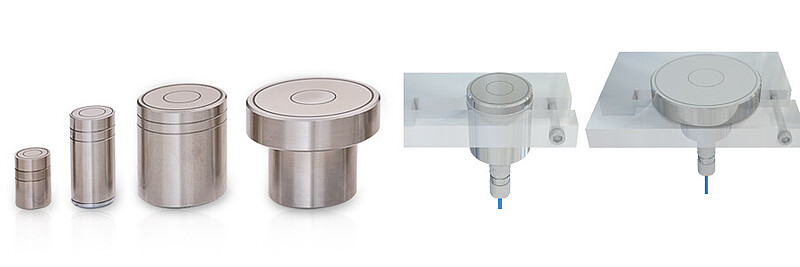

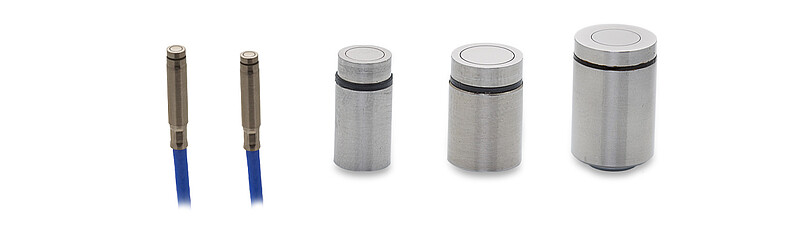

Cylindriska sensorer med reducerat utförande
Kapacitiva sensorer av typen CSE är cylindriska lägessensorer som, jämfört med standardmodellerna CSx och CS-x, har ett kompaktare utförande men samma mätområde. Detta gör dem särskilt lämpliga för användning i trånga installationsutrymmen. Monteringen sker via omkretsklämning eller punktklämning. Beroende på mätområde är sensorerna antingen försedda med kontakt eller utrustade med integrerad sensorkabel.
Egenskaper
- Mätområden (mm): 0,1 | 0,25 | 0,5 | 1 | 1,25 | 2 | 3
- Linjäritet från 0,25 µm
- Upplösning från 0,03 nm
- Temperaturområde -50 ... +200 °C
- Mätobjektsdiameter från Ø 3 mm
- Utmärkt temperaturstabilitet
- Kompakt konstruktion
Nedladdningar

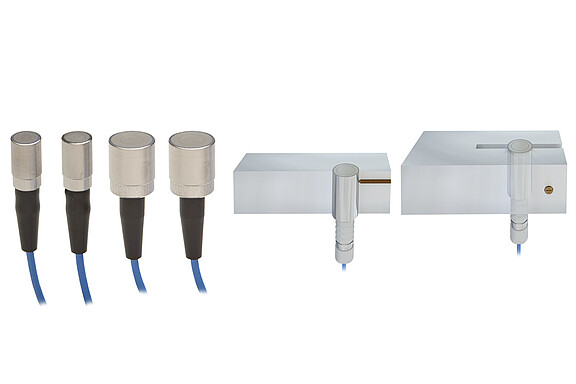

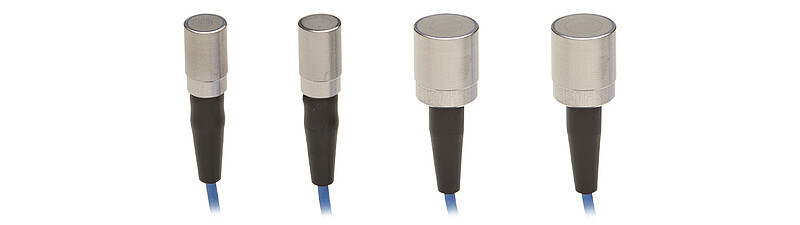

Högprecisa cylindriska sensorer
Kapacitiva sensorer av typen CSH är cylindriska sensorer för applikationer där högsta precision krävs. Monteringen sker via omkretsklämning eller punktklämning. Dessutom är sensorerna utrustade med en integrerad sensorkabel.
Egenskaper
- Mätområden (mm): 0,2 | 0,5 | 1 | 1,2 | 2
- Linjäritet från 0,08 µm
- upplösning från 0,06 nm
- Temperaturområde -50 ... +200 °C
- Mätobjektets diameter från Ø 7 mm
- Utmärkt temperaturstabilitet
Nedladdningar

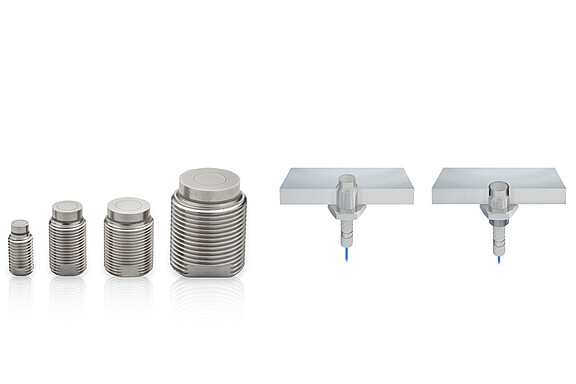

Cylindriska sensorer med gänga

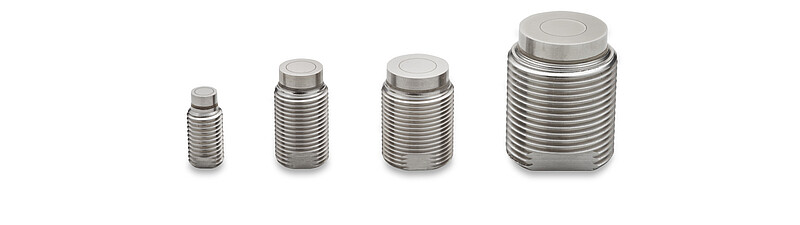

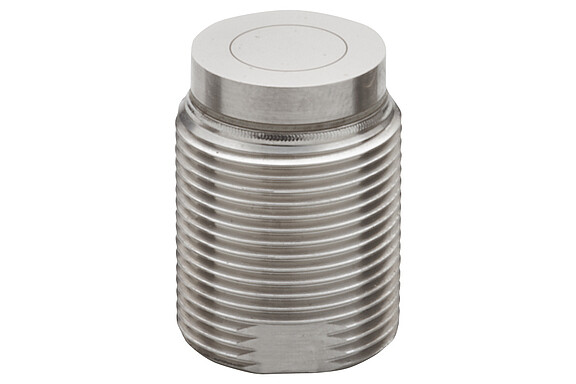

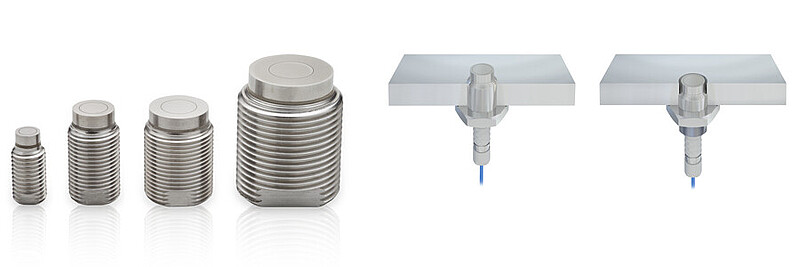

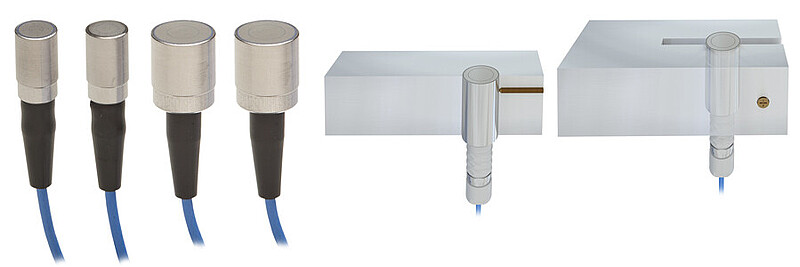

Kapacitiva sensorer av typen CSE/Mx har en integrerad gänga i höljet. Därmed kan de skruvas fast direkt på mätstället och används när klämmontering inte är möjlig. Tack vare det integrerade uttaget är sensorerna enkla att ansluta och kan kombineras med olika sensorkablar.
Egenskaper
- Mätområden (mm): 0,5 | 1,25 | 2 | 3
- linjäritet från 0,25 µm
- upplösning från 0,15 nm
- temperaturområde -50 ... +200 °C
- Mätobjektets diameter från Ø 7 mm
- Utmärkt temperaturstabilitet
Nedladdningar

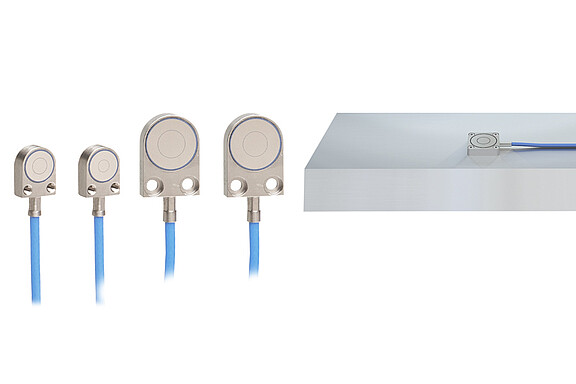

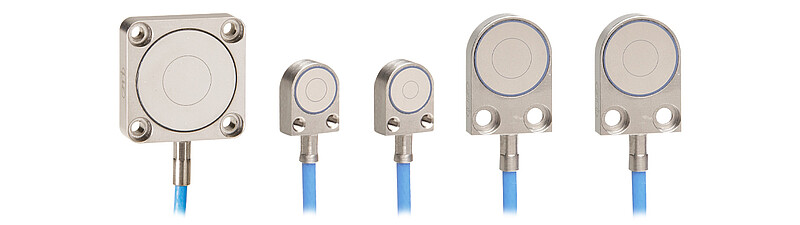

Plana sensorer

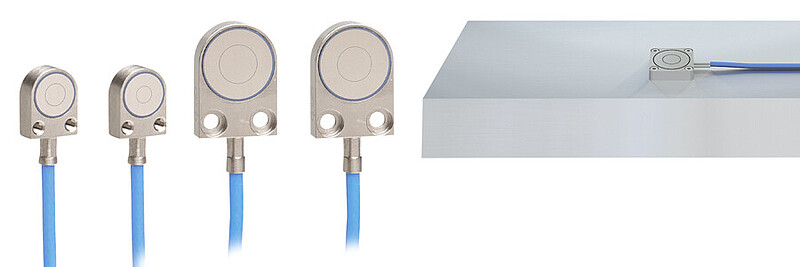

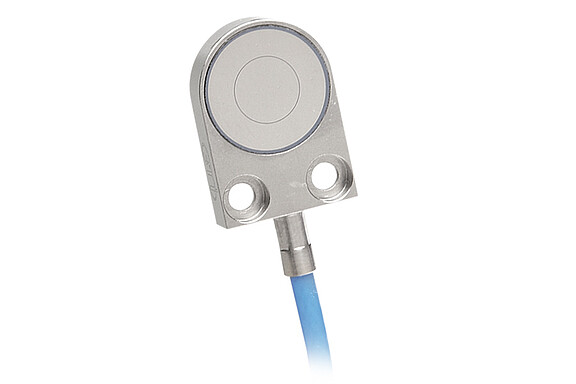

Kapacitiva sensorer av typen CSHxFL kännetecknas av sitt plana utförande, vilket möjliggör en lägre installationshöjd jämfört med cylindriska modeller. På grund av den kompakta konstruktionen är sensorkabeln redan fast ansluten. Med hjälp av de i kapslingen integrerade fästhålen kan sensorerna enkelt skruvas fast.
Egenskaper
- Mätområden (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3
- Linjäritet från 0,08 µm
- Upplösning från 0,06 nm
- Temperaturområde -50 ... +200 °C
- Mätobjektets diameter från Ø 7 mm
- Utmärkt temperaturstabilitet
- Platsbesparande installation tack vare platt konstruktion
Nedladdningar

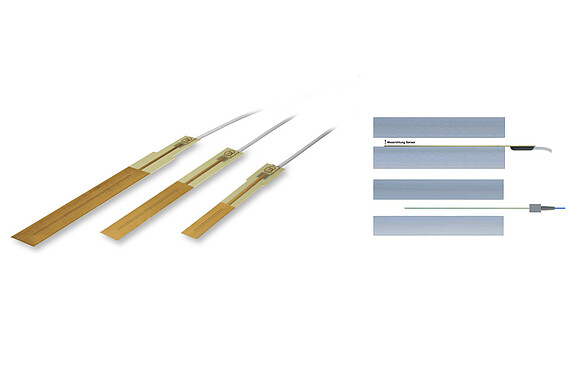

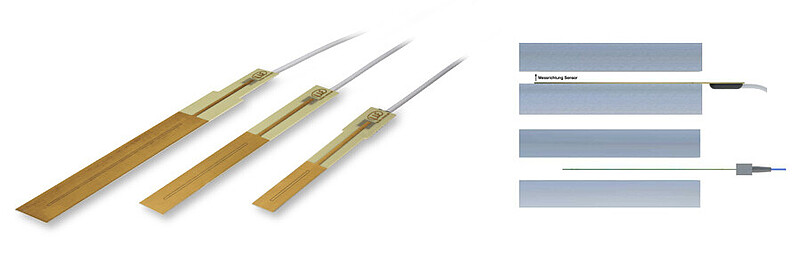

Mellanrumssensorer

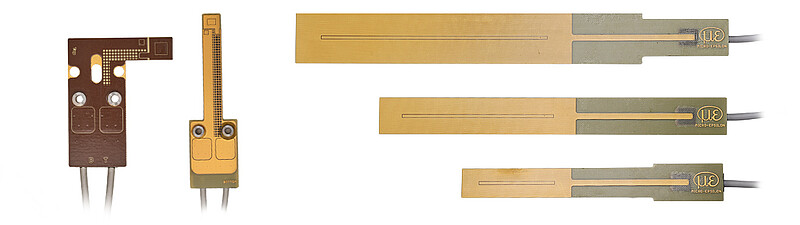

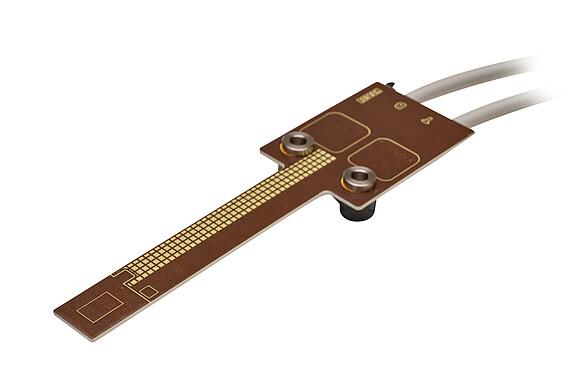

Kapacitiva sensorer av typen CSG och CSF kännetecknas av sitt extremt plana kretskortsutförande och är därför särskilt lämpliga för spaltmätning. CSF-modellerna mäter spalten från en sida och är därmed lämpliga för applikationer med en statisk sida samt för kontroll- och serviceändamål. CSG-modeller bestämmer däremot spaltbredden utifrån två enskilda avståndsvärden och mäter därmed tvåsidigt. De sträcker sig fritt svävande in i spalten och används när båda sidorna av spalten är rörliga, till exempel mellan två roterande valsar.
Egenskaper
- Mätområden (mm): 0,5 | 1 | 2 | 4 | 6
- linjäritet från 0,5 µm
- upplösning från 0,15 nm
- mätobjektets diameter från ca 10 x 10 mm
- temperaturområde -50 ... (+100) +150 °C
Nedladdningar

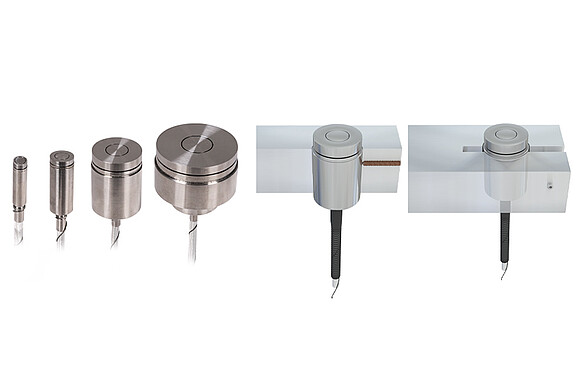

Cylindriska sensorer för miljöer upp till 800 °C

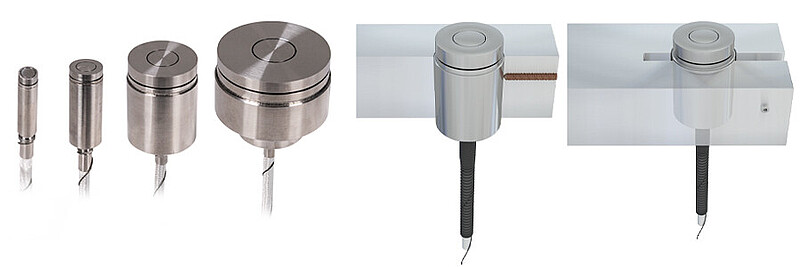

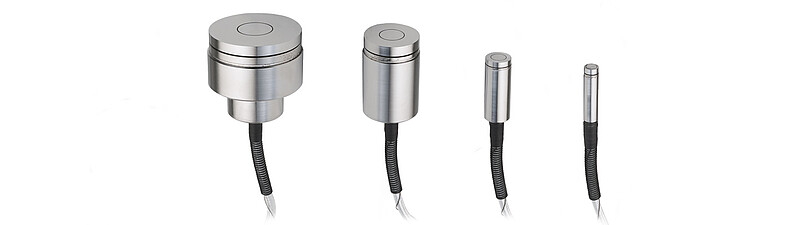

Kapacitiva sensorer av typen CSE/HT kännetecknas av ett mycket stort temperaturområde upp till +800 °C. Den integrerade sensorkabeln för hög temperatur kompenserar störningar från elektriska och magnetiska fält. I kombination med den höga temperaturstabiliteten och den mycket höga linjäriteten möjliggör detta exakta mätresultat även under krävande omgivningsförhållanden. Sensorerna kan enkelt monteras genom omkretsklämning och har en integrerad sensorkabel som kan förlängas med ytterligare en standardsensorkabel.
Egenskaper
- Mätområden (mm): 1 | 2 | 5 | 10
- Linjäritet från 0,5 µm
- upplösning från 10 nm
- Enormt temperaturområde -50 ... +800 °C
- Mätobjektsdiameter från Ø 8 mm
Nedladdningar

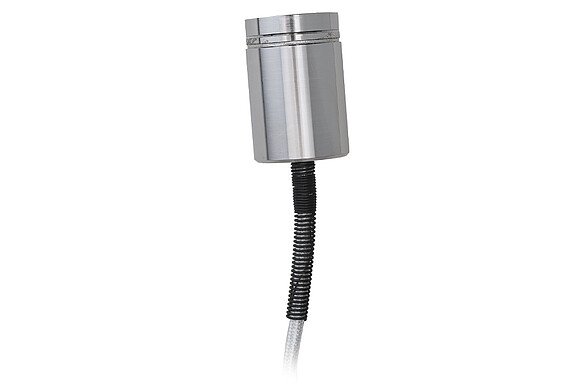

Robusta sensorer för krävande miljöer

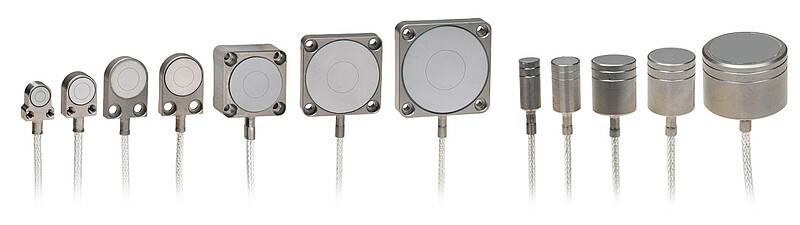

Kapacitiva sensorer av typen CSH/SE respektive CSH/FL/SE är konstruerade för krävande miljöer där det till exempel råder extremt låga temperaturer eller starka magnetfält. Dessutom är de perfekta för applikationer i renrum samt i ultrahögt vakuum. Sensorerna finns både i cylindrisk version (CSH/SE) och som plan sensor (CSH/FL/SE).
Egenskaper
- Mätområden (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3 | 5
- Linjäritet från 0,25 µm
- Upplösning från 0,075 nm
- Temperaturområde -270 ... +200 °C
- För krävande miljöer som kryogena temperaturer, renrum, UHV eller vid starka magnetfält
Nedladdningar
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Ultrakompakta sensorer för trånga installationsutrymmen
Micro-Epsilon erbjuder extremt kompakta kapacitiva sensorer för integration i trånga installationsutrymmen. Oavsett om det gäller cylindriska sensorer med endast 3 mm i diameter, mycket plana sensorer med 0,35 mm tjocklek eller flexibla kretskortsversioner – det krävs knappt något utrymme vid mätstället. Dessutom börjar mätområdet direkt vid sensorn, vilket sparar ytterligare installationsutrymme.

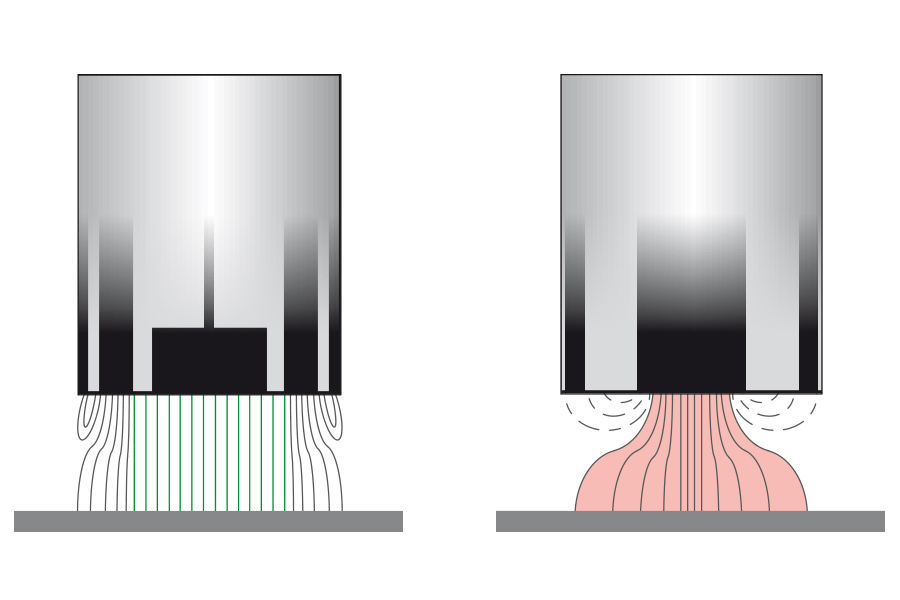

Treaxiell uppbyggnad - maximal signalstabilitet
Micro-Epsilons kapacitiva sensorer har en treaxiell uppbyggnad som tydligt skiljer dem från konventionella sensorer. En integrerad skyddsring genererar ett mycket homogent mätfält och utgör grunden för extremt precisa mätningar och samtidigt hög signalstabilitet. En elektriskt skärmad sensorkabel minimerar externa störningar och säkerställer en tillförlitlig mätsignal med särskilt lågt brus.

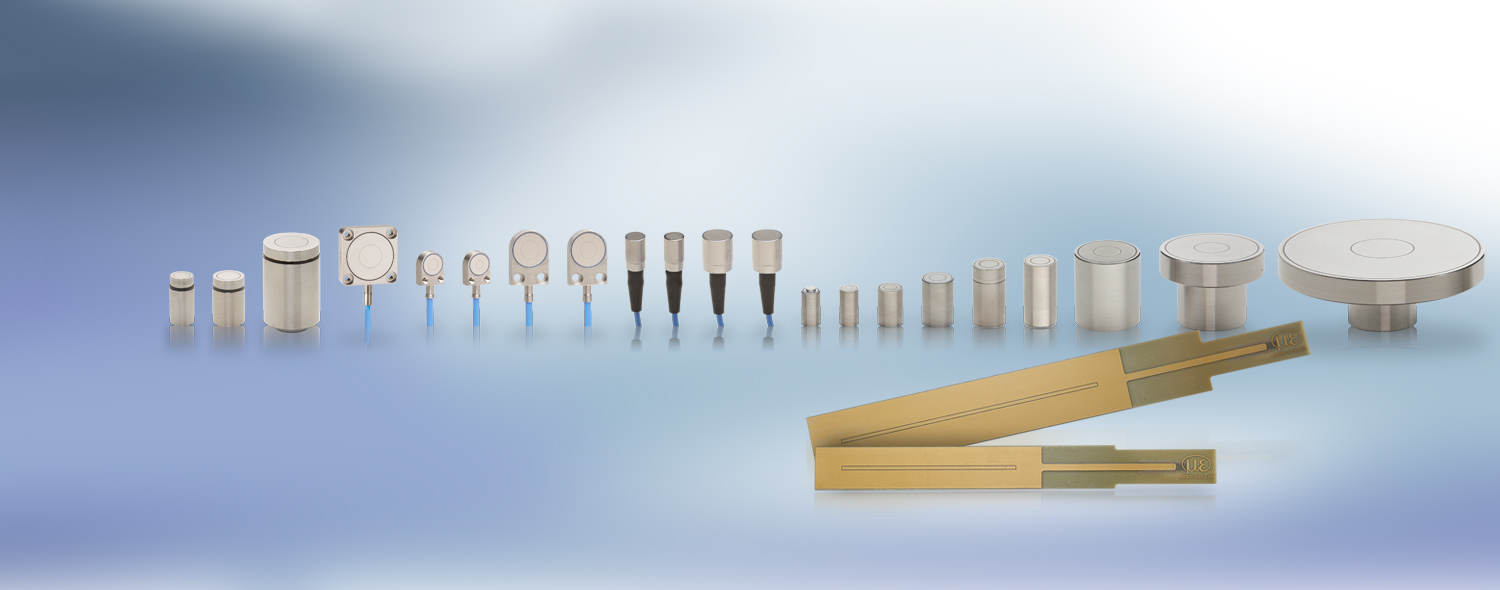

Rätt sensor för din mätuppgift
Micro-Epsilon erbjuder det ledande sensorutbudet med ett stort antal modeller. Beroende på installationssituationen finns cylindriska sensorer, plana sensorer, sensorer med integrerad gänga eller flexibla kretskortssensorer att välja mellan. Tack vare optimerade kapslings- och ingjutningsmaterial kan kapacitiva sensorer integreras i nästan vilken miljö som helst:
- Speciallegeringar (t.ex. Inconel) för höga temperaturer
- Rostfritt stål för renrum/vakuum
- Titan för användning i starka magnetfält
- Invar för högsta temperaturstabilitet
Utökning och förkortning av mätområde

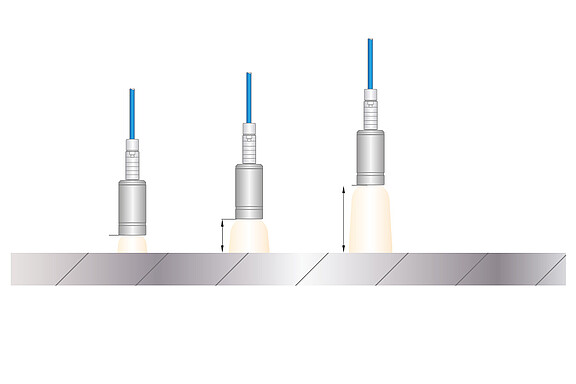

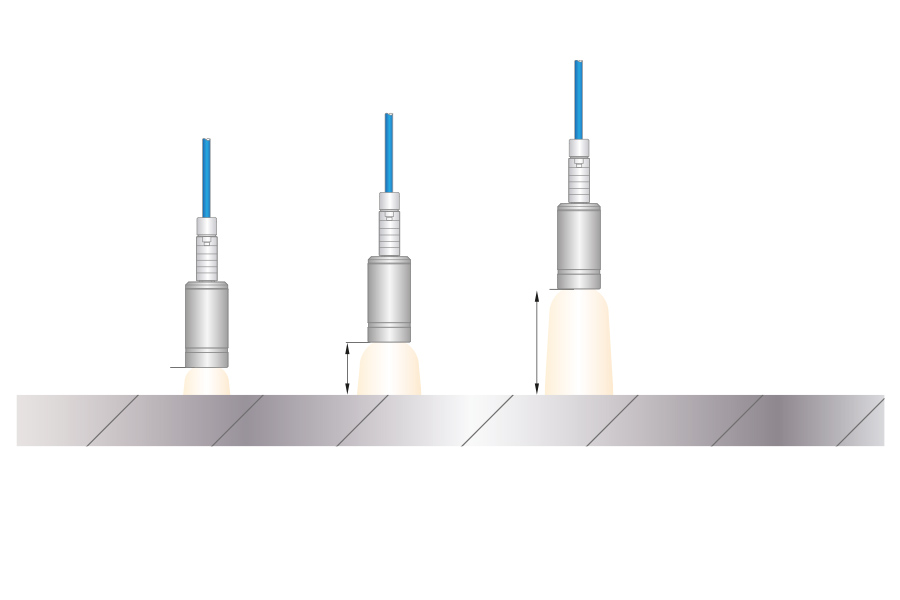

För att öka flexibiliteten i användningen kan kontrollern anpassas på fabriken så att mätområdena utökas respektive minskas med en faktor (t.ex. 0,5 eller 2). Detta gör att befintliga sensorgeometrier kan användas även för större mätområden eller att mätnoggrannheten kan ökas genom att förkorta mätområdet.
Tillbehör för vakuum- och tjockleksmätning

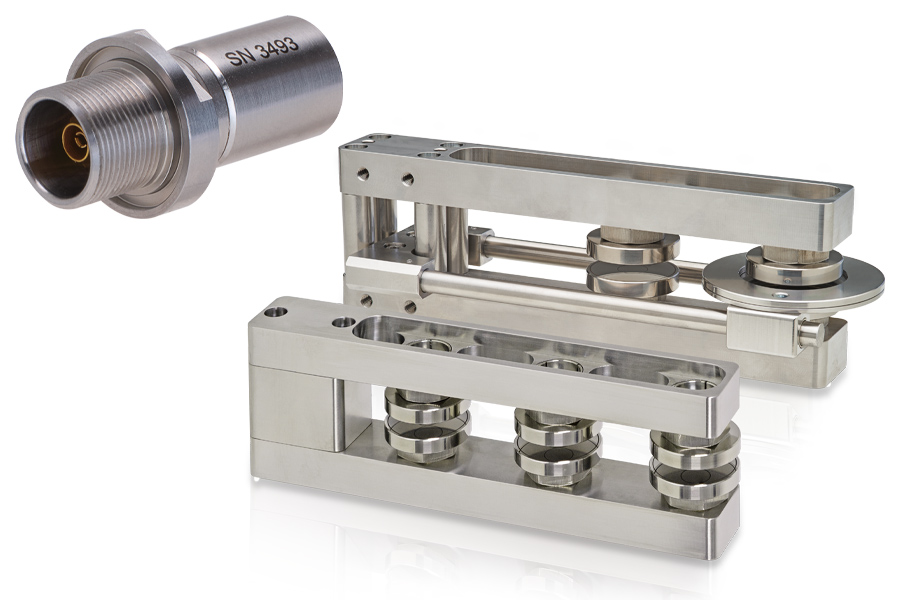

Ett omfattande tillbehörsprogram möjliggör optimal anpassning av sensorerna för en mängd olika applikationer. Detta omfattar vakuumkomponenter som genomföringar och vakuumkompatibla sensorkablar samt individuellt anpassade kabellängder och tillägg för specifika mätuppgifter. För tvåsidig tjockleksmätning möjliggör en monteringsbygel som tillval en flerbanelösning som vid behov även kan kalibreras. Dessutom stödjer luftspolningsadaptrar för mellanrumssensorer tillförlitlig drift i krävande miljöer.
