Color recognition

Every visible body emits light, which is why colour can be used to evaluate objects in automation technology. Sensors sort products by colour, inspect incoming goods, detect colour and print marks, control LED intensity and colour, and much more.

Inline-detektion av skyddande film på fönsterramar i PVC

Ramens plastprofiler förses med en skyddsfilm efter att de har extruderats. Filmen skyddar ramen mot defekter som kan uppstå vid transport och förvaring. Det noggranna färgmätningssystemet colorCONTROL ACS7000 kan detektera att skyddsfilmen har applicerats korrekt, trots den minimala nyansskillnaden. Tack vare den höga mätfrekvensen kan systemet användas direkt i produktion.


Detektion av märkning på kosmetikaflaskor

Före tryckprocessen präglas ett referensmärke i flaskorna. På grund av fördjupningen i präglingen avviker färgen på referensmärkningen en aning från resten av flaskans yta. ColorSENSOR CFO100 upptäcker denna minimala färgskillnad vilket möjliggör den exakta bestämningen av utskriftspositionen. För ett perfekt tryck är korrekt och reproducerbar positionering avgörande. Om märkningen saknas anses flaskan vara felaktig och kasseras omedelbart. Därför kan utvärdering samtidigt utföras som en del av kvalitetskontrollen. En maskin vrider kosmetikflaskan medan colorSENSOR CFO100 kontinuerligt mäter flaskans yta på ett avstånd mindre än 10 mm. Präglingen detekteras snabbt och tillförlitligt. Därefter bestäms den exakta positionen för tryckningen och ytterligare processsteg kan utföras. ColorSENSOR har klara fördelar jämfört med andra mättekniker. För det första hanterar givaren lätt den halvtransparenta ytan. För det andra är givaren idealisk för denna typ av mätuppgift tack vare sitt gynnsamma pris i förhållande till prestanda.

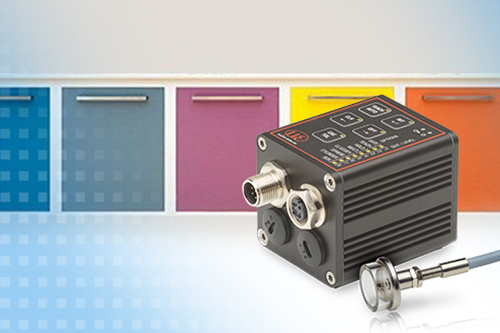

Color detection of kitchen fronts

Kitchens are available in many different colours. In order to guarantee that the customer receives the desired colour, the colorSENSOR OT-3-MA-30-16 inspects the colour of the kitchen fronts in the painting plant.

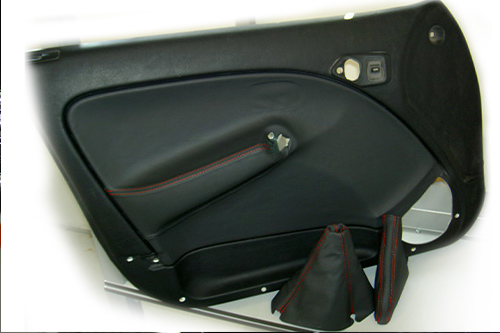

Färgigenkänning av sömmar på bilinredningar

I en välkänd tysk biltillverkares monteringslinje måste bilinredningar skiljas åt från varandra på grundval av respektive sömfärg. Tidigare har professionella testare visuellt kontrollerat sömmarna men för att automatisera processen och optimera ekonomin används nu ColorSENSOR från Micro-Epsilon.


Color and intensity tests of vehicle lights

At the end of their production process, vehicle lights must be 100% inspected. Colour and intensity of the finished lights are the primary inspection criteria. Homogenous distribution of light should also be guaranteed with fluctuating LED batches. The LED colorCONTROL MFA Analyzer performs this colour inspection. The lights are positioned via a corresponding form so that the optical fibre can test at different points simultaneously, which ensures that every single LED is controlled. State-of-the-art 3D printing technology enables the adaption to the vehicle light.


Färgmätning av bildelar

colorSENSOR CFO-sensorer från Micro-Epsilon passar perfekt för denna typ av exakt färgjämförelsemätning eftersom de pålitligt känner igen olika färger samtidigt som de möjliggör 100% kvalitetskontroll. Sensorerna kalibreras en gång till rådande mätförhållanden som omgivande ljus och mätavstånd. Därför är det nödvändigt att kalibrera ljusdioden. Sensorn är kalibrerad till mätobjektet med den ljusaste färgnyansen. För att uppnå optimala mätresultat för glansiga ytor används en reflexsensor utöver colorSENSOR CFO-styrenheten som vinklas 25 grader mot mätobjektet. Detta säkerställer att avstånden och vinklarna förblir konstanta.


Färgmätning av golvbrädor

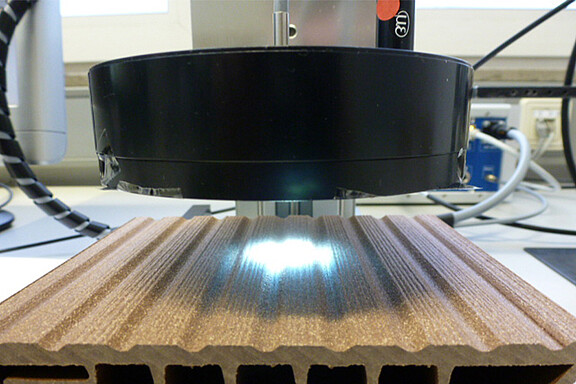

Golvbrädor av plast är tillverkade av färgade granuler och formas genom djupdragning. Efter produktionsprocessen måste man försäkra sig om att golvbrädan är homogen och att det inte finns några färgskillnader.

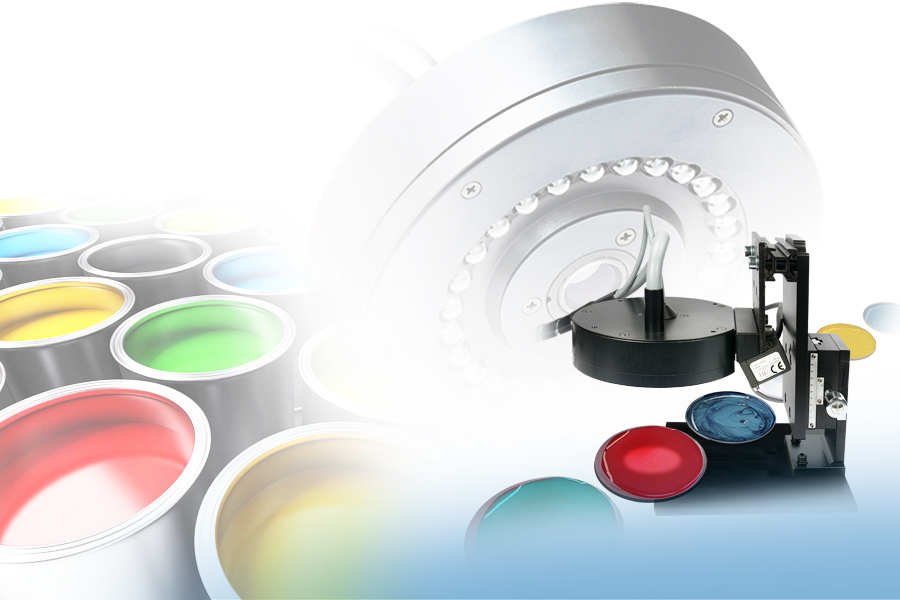

Färgmätning på flytande målarfärg

Färgmätning på flytande målarfärg är extremt komplex. Hittills har färger vanligtvis först applicerats på ett testområde och sedan mätts först efter torkningsprocessen för att uppnå tillförlitliga mätresultat. Om mätresultaten visar att färgen är fel, måste färgbehållarna blandas igen eller till och med kasseras, vilket delvis innebär långa väntetider tills en ny mätprocess kan startas. För att påskynda processen har Micro-Epsilon utvecklat ett system som möjliggör mätning på flytande målarfärg redan under produktionsprocessen.

I denna applikation används därför colorCONTROL ACS7000 färgspektrometer för färgmätningar och optoNCDT 1420-50 lasertrianguleringssensor för avståndsmätningar. Den senare är idealisk för denna applikation tack vare dess kompakta storlek och utmärkta prestanda. En linjärenhet erbjuder automatiska justeringar.


Color measurement of LED panels (RGB)

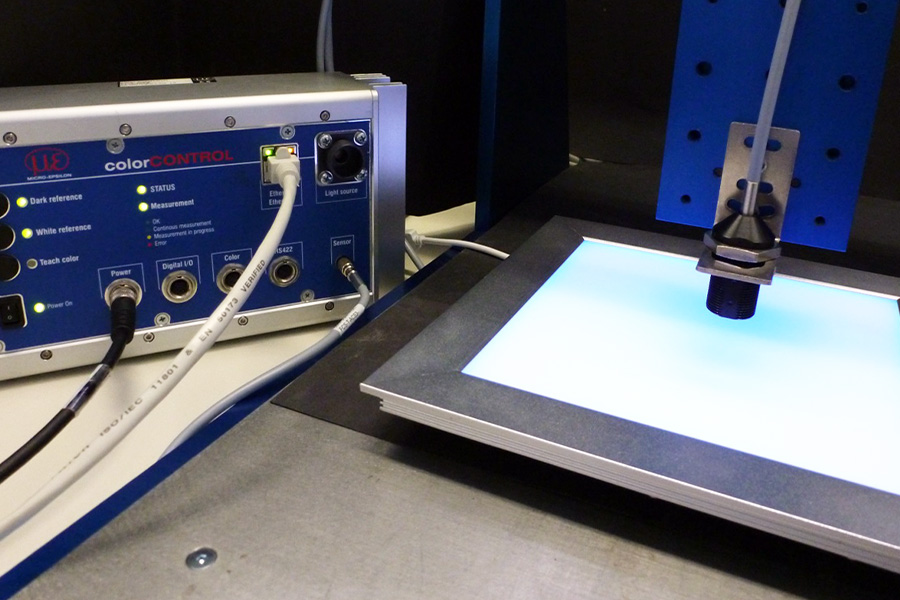

When RGB LED panels are produced, the challenge is to create a uniform, completely homogenous surface. Therefore, a diffuser layer is used, which enables a regular scattering of the otherwise point-shaped LED light. In order to avoid defects in the material and during production, the inline colorCONTROL ACS7000 colour measurement system is used with the ACS3-TR receiver unit. Errors can therefore be recognised during the production process itself rather than the previous method of manual final inspection, which is no longer necessary.


Colour measurement of tablets in pharmaceutical production

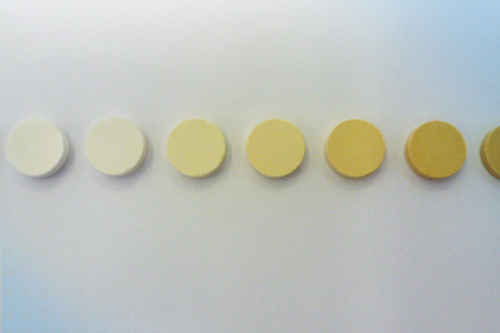

In pharmaceutical tablet production different ingredients are used. Changing the concentration of these ingredients affects the colour of the tablet. The colour gradient varies from white and beige to yellow.

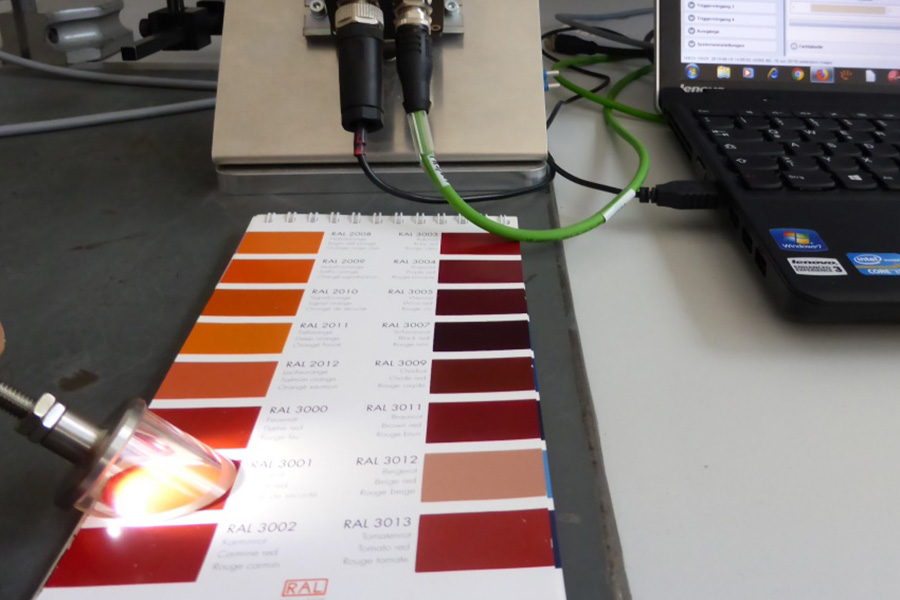

Färgmätning av RAL-färger (K1/K5 färgfläktar)

RAL-färger är standardiserade färger med ett tilldelat nummer. Detta hjälper till att exakt bestämma färger. RAL-färger används inom nästan alla områden där ytor målas eller färgade produkter tillverkas. Dessa färgprover fungerar som referensvärden i slutet av tillverkningsprocessen under kvalitetskontroll såväl som för jämförelseändamål. Till exempel i denna applikation urskiljs två nyanser av rött, grönt och vitt av RAL K1 och RAL K5 färgfläktarna.

colorSENSOR CFO-sensorer från Micro-Epsilon är idealiska för denna typ av exakta färgjämförelsemätningar eftersom de på ett tillförlitligt sätt känner igen olika färger samtidigt som de möjliggör 100 % kvalitetskontroll. Innan inspektionen startar kalibreras sensorn med hjälp av en 1,25 tums zenitvit standard.


Känner igen muttrars färgnyanser och material

För denna mätuppgift används styrenheten tillsammans med reflexsensorn CFS3-A11. I förväg justeras sensorn en gång till det ljusaste objektet, i detta fall en zinkmutter. Muttrarna transporteras på en vibrerande transportör och pressas sedan ned i en sexkanting form med hjälp av bultar. En mejsel tar bort muttrarna och placerar dem i en hållare. Vid denna tidspunkt i processen utförs färginspektionen. Reflexsensorn mäter på framsidan av varje mutter, detekterar färgen och gör en intern utvärdering. Via digitala utgångar (0 V eller 24 V) kan denna utvärdering matas ut till ett styrsystem.

Upp till 320 färger kan undervisas i 254 färggrupper. ColorSENSOR CFO uppnår en extremt hög igenkänningsprestanda och processäkerhet. Det webbaserade gränssnittet möjliggör intuitiv drift.

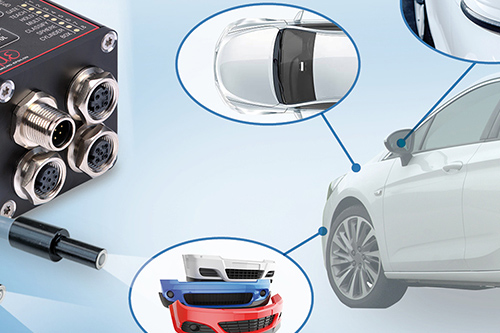

Färgjämförelse mellan parkeringssensor och kaross

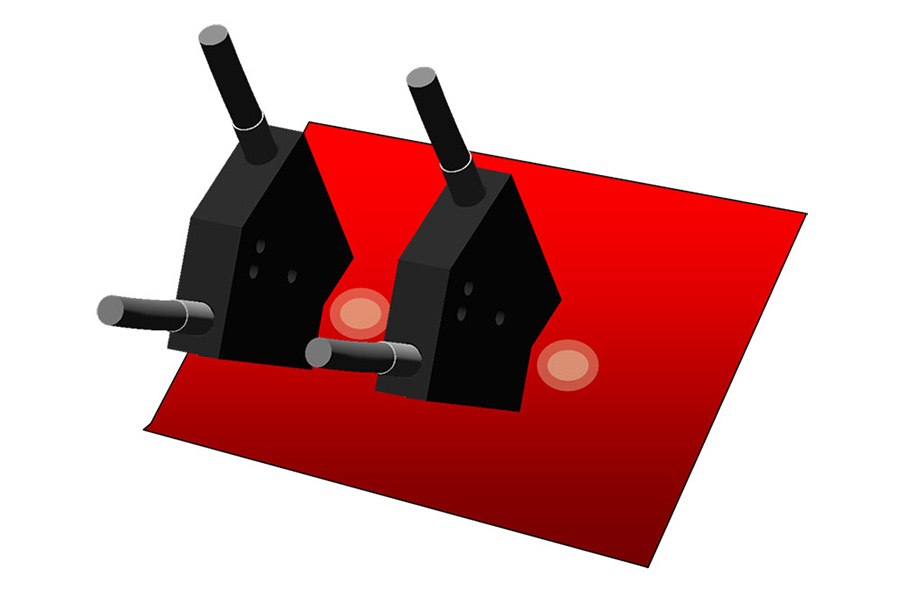

Bildelar som t ex parkeringssensorer målas separat. Under monteringen får emellertid ingen skillnad i färg finnas mellan parkeringssensorn och stötfångaren, vilket innebär att de två färgerna måste vara identiska. colorSENSOR från Micro-Epsilon möjliggör en direkt färgjämförelse mellan parkeringssensorn och den bakre stötfångaren.The colorSENSOR from Micro-Epsilon enables a direct colour comparison between the parking sensor and the rear bumper.


Inline färgmätning på extruderlinjen

En True Color-sensor från Micro-Epislons colorSENSOR CFO200-serie används för att detektera fluktuerande färgvärden på pellets. Sensorn mäter färgen genom ett synglas i suglådan på den färdiga produkttransportören och detekterar på ett tillförlitligt sätt de minsta färgavvikelserna (∆E < 1) från det programmerade referensvärdet.


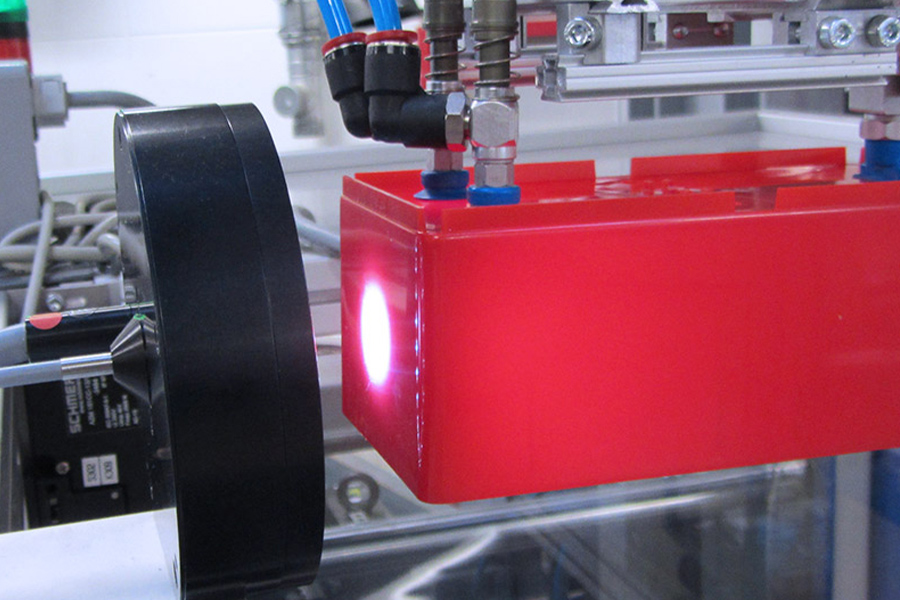

Inline färgmätning av formsprutade plastdetaljer

Vid formsprutning av plast är produkternas exakta färgnyans viktig eftersom färgen förändras under kylning. Hittills har det bara varit möjligt att kontrollera slumpmässigt valda prover av kylda bitar. Emellertid kan colorCONTROL ACS färgmätningssystem från Micro-Epsilon inspektera produkterna hundraprocentigt när de avlägsnas från formen.


Inline color measurement of transparent film

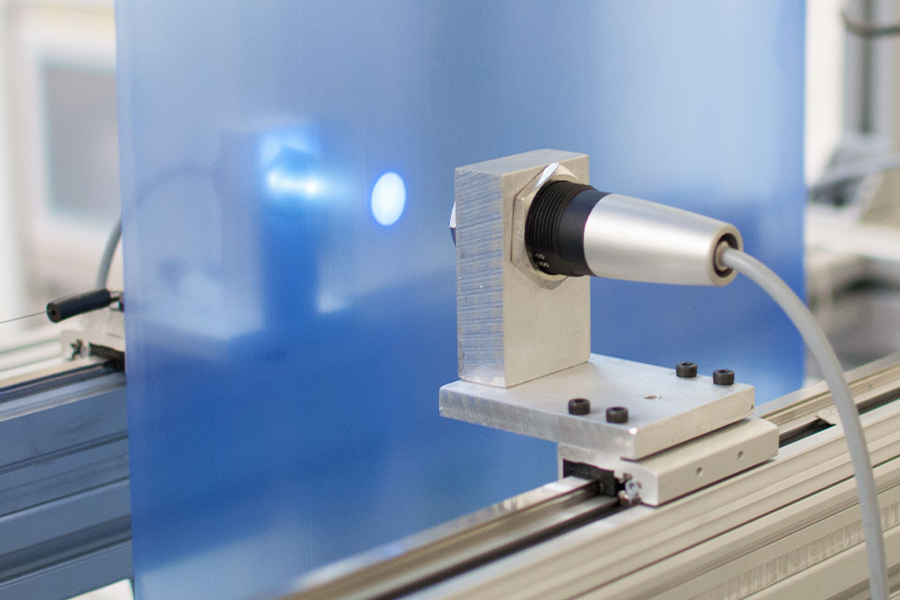

In non-contact monitoring of continuously produced transparent strips of film, each millimetre of strip produced must be identical in colour. As well as colour fluctuations, streaks can occur during production. As these films are translucent, the color is measured in transmission using the high speed, high precision colorCONTROL ACS7000 inline color measuring system, which is connected to a transmission sensor head (ACS3) comprising a transmitter unit (TT) and a receiver unit (TR).

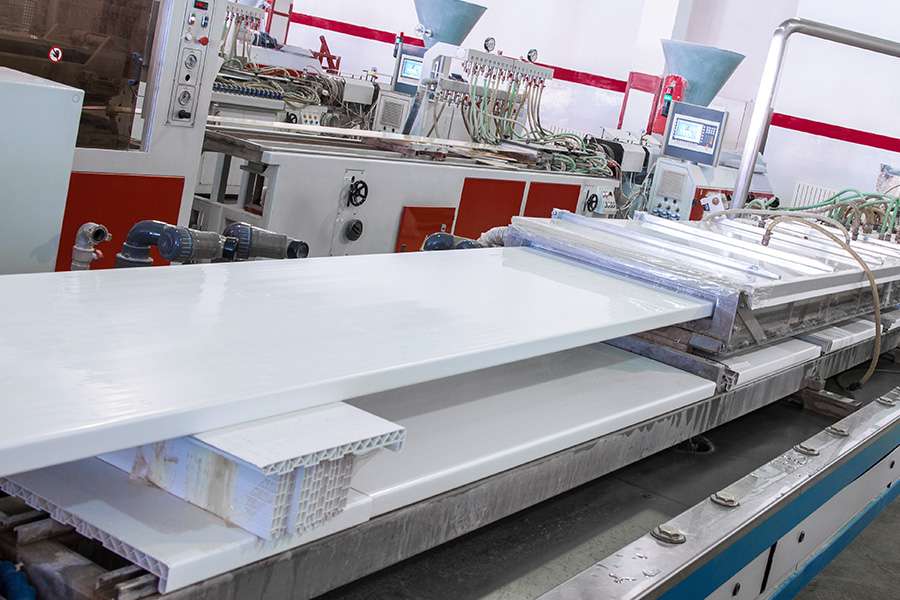

Inspektion av polykarbonatskivor

Micro-Epsilons colorSENSOR CFO200 kombinerad med CFS3-A20 används för kvalitetsinspektion. Mätning av plastskivor sker direkt efter kylning i produktionslinjen. Avståndet mellan sändaren och mottagarenheterna är 80 mm. Under produktionsprocessen detekteras intensitetsfördelningen och färgskillnaderna exakt. Om färgen avviker från börvärdet, överför regulatorn signalen till anläggningens styrsystem via Modbus TCP.


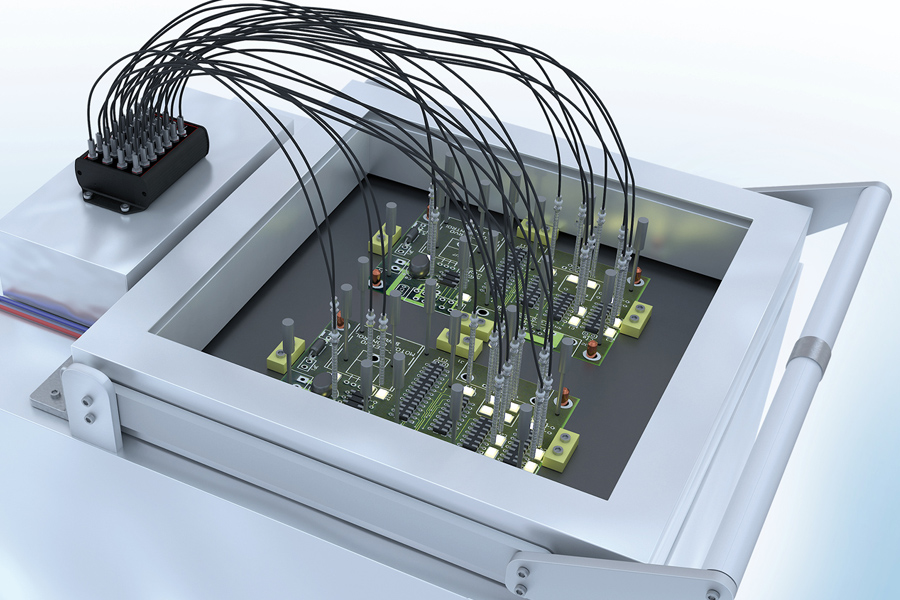

LED-testning av elektroniska enheter vid in-circuit test

Testsystemet colorCONTROL MFA LED används bland annat inom elektronikindustrin när kvalitetskontroll av kretskort utförs genom in-circuit-testing (ICT) i renrum. Den korrekta funktionen hos elektroniska enheter kontrolleras när korten redan är utrustade, många av dem med lysdioder. In-circuit testing säkerställer samtidiga tester av funktionalitet, intensitet och färg i en testadapter. Färgigenkänningssystemet ColorCONTROL MFA-28 multi-position används för detta ändamål. 28 mottagarsensorer tar emot ljuset och sänder det direkt till styrenheten via optiska fibrer

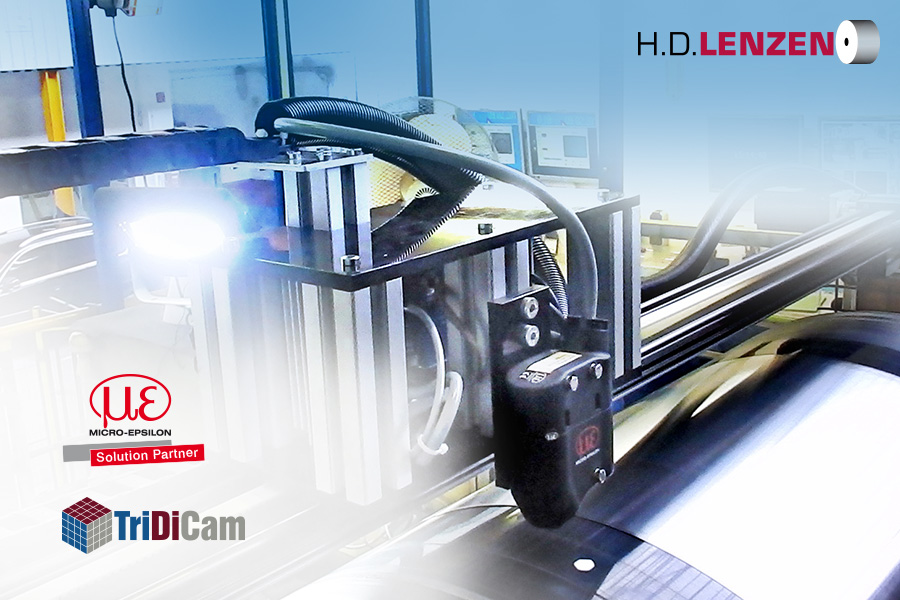

Measuring the zinc strip color in production

The company H.D.Lenzen specializes in the field of surface finishing for strip materials, while occupying a worldwide leading position in this market. The steel and aluminum strips are coated during surface finishing with zinc. Zinc is deposited onto the cleaned strip from an electrolyte solution by applying a high electrical current. The strip material not only receives corrosion and wear protection but also defined coloring. Reliable testing of this coloring is necessary in order to ensure consistent product quality.

In order to fulfill the high requirements for precision and speed, the innovative colorCONTROL ACS7000 color measuring system from Micro-Epsilon is used, which recognizes color shades to an accuracy of ∆E < 0.1. Manual and visual inspections are not possible in this area as the trained human eye only recognizes color distances up to max. ∆E 0.5.
