optoCONTROL 2700

Högpresterande mikrometrar för de högsta upplösningarna

Högpresterande mikrometrar för de högsta kraven

optoCONTROL 2700 är en kompakt LED-mikrometer för exakt mätning av diameter, spalt, kant och segment. Mikrometern utmärker sig genom en hög noggrannhet vid ett mätområde på 40 mm. Eftersom kontrollern är integrerad i mottagaren, reduceras arbetsbehovet för kabeldragning och montering till ett minimum.

Tack vare den aktiva lutningskorrigeringen registreras även objekt som lutar upp till 45° mycket exakt. Konfigurationen görs bekvämt via webbgränssnittet och möjliggör parameterinställningar för videosignal, filter och olika mätlägen. I inställningsläget kan en skuggbild användas för enkel inriktning av mätobjektet. Det utmärkta pris-prestanda-förhållandet avrundar tjänsteutbudet.

logo

Speciella egenskaper

  1. Mätområde: 10 | 40 mm
  2. Submikrometer upplösning på 10 nm
  3. Linjäritet ≤ 0,5 µm
  4. Exponeringstid: 8,5 µm
  5. Aktiv lutningskorrigering av mätobjektet i realtid
  6. Vinkelmätning av objektet mot XY-planet i ljusstrålen
  7. Sex förinställningar för vanliga mätuppgifter
  8. Svartvit bild för enkel inriktning av mätobjektet med hjälp av skalningen
  9. Kan konfigureras via webbgränssnitt
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

optoCONTROL 2700-10

Measuring range 10 mm
Linearity 0.5 µm
Smallest diameter 0.05 mm

optoCONTROL 2700-40

Measuring range 40 mm
Linearity 1 µm
Smallest diameter 0.1 mm

Aktiv lutningskorrigering av mätobjektet

optoCONTROL 2700 registrerar mätobjektets exakta inriktning och vinkel. Med den integrerade utvärderingen anpassas mätvärdet automatiskt till mätobjektets lutning. På så sätt anges det exakta mätvärdet. Lutningskorrigeringen är tillgänglig för mätprogrammen för diametrar. Den detekterade bilden kan visas via webbgränssnittet och kontrolleras visuellt.

Vinkelmätning av objektet

Om objekt inte ligger exakt med 90° vinkel i mätområdet kan optoCONTROL 2700 fastställa tippningen upp till 45° exakt och visa den.

Enkel användning via webbgränssnitt och förinställningar för vanliga applikationer

Den kompletta konfigurationen av optoCONTROL 2700 görs utan extra program via ett användarvänligt webbgränssnitt. Webbgränssnittet nås via en Ethernet-förbindelse och möjliggör snabb och enkel inställning av t.ex. meddelande, mätfrekvens eller förinställningar och erbjuder omfattande möjligheter för parameterinställning för varje mätuppgift. De sparade förinställningarna möjliggör en snabb och enkel parameterinställning av sensorn särskilt anpassat till mätuppgiften med ett enda klick.

Svartvit bild för enkel inriktning mot mätobjektet

Den exakta positioneringen av mätobjektet i ljusstrålen görs snabbt och enkelt med inriktningsläget. Via den integrerade svartvita bilden kan mätobjektet enkelt riktas in. På så sätt sparar användaren tid och arbetsresurser vid inställning och justering av den exakta positionen. Mätområdets mitt visas i båda axlarna med en röd linje.

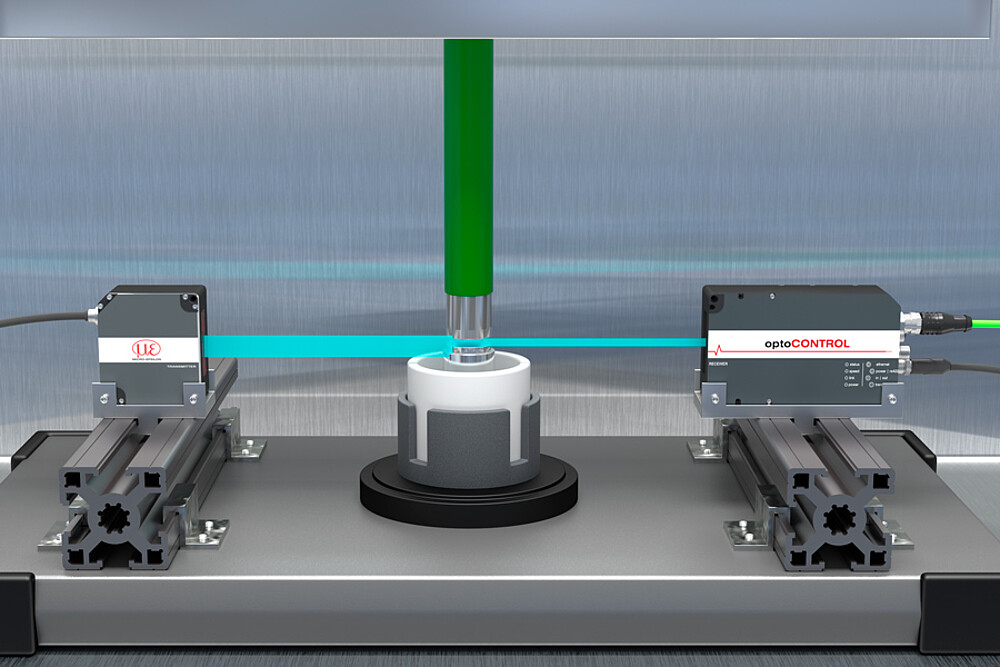

Tillämpningsexempel

Moderna gränssnitt för integration i maskiner och anläggningar
