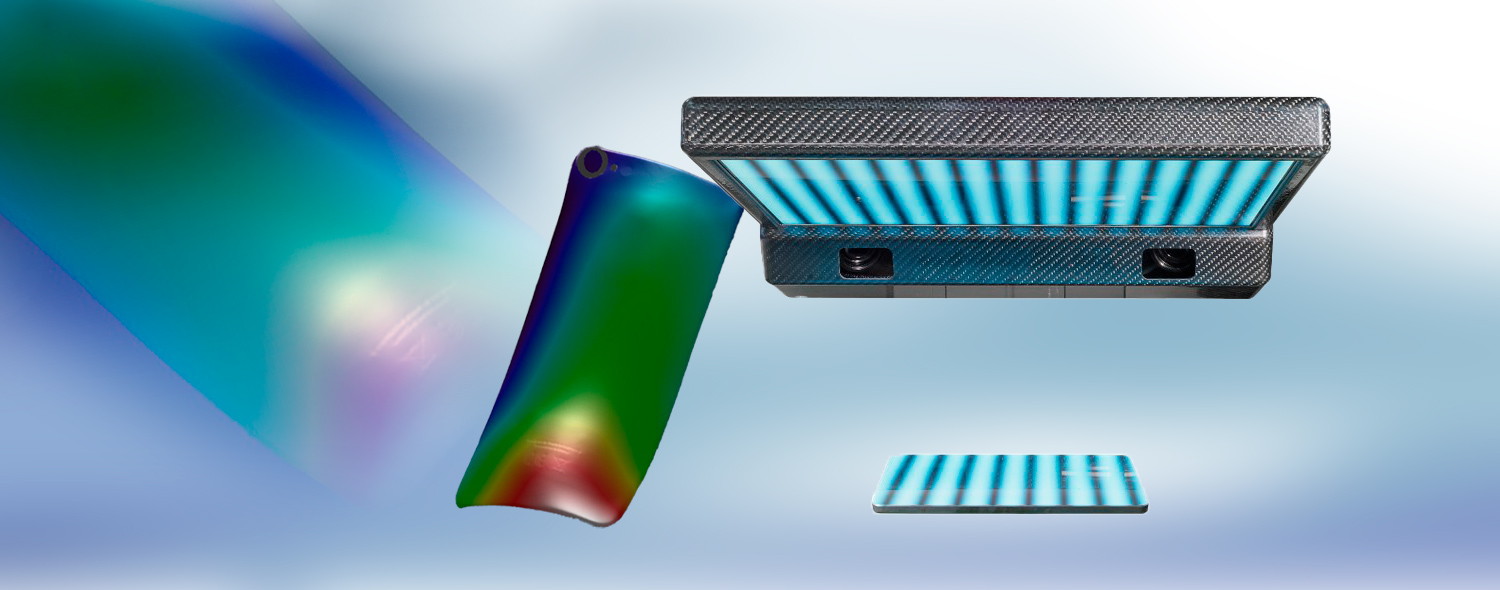

Inspektionssystem för blanka ytor

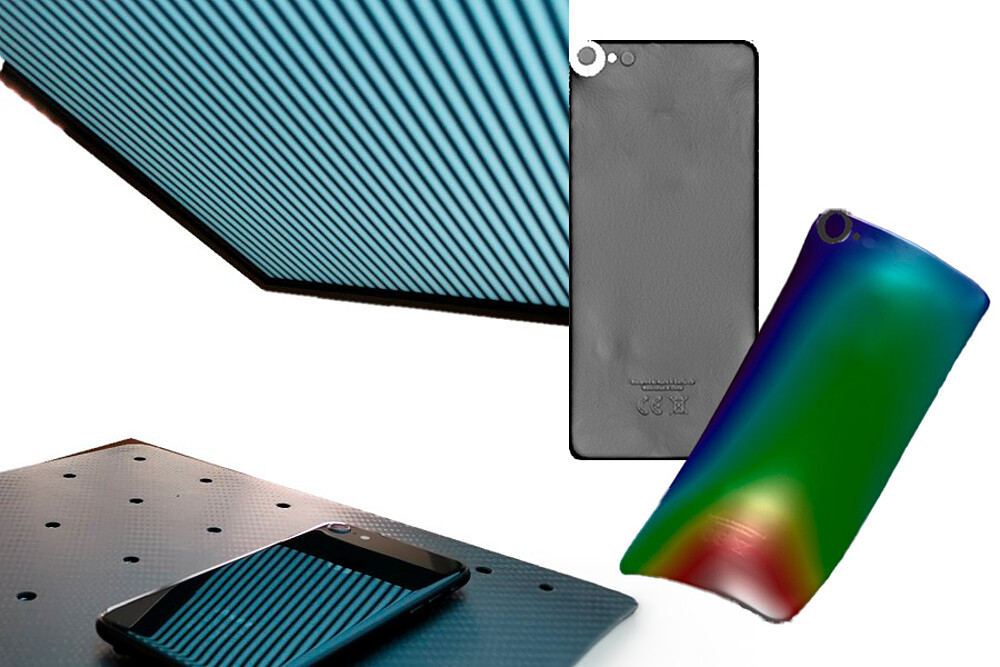

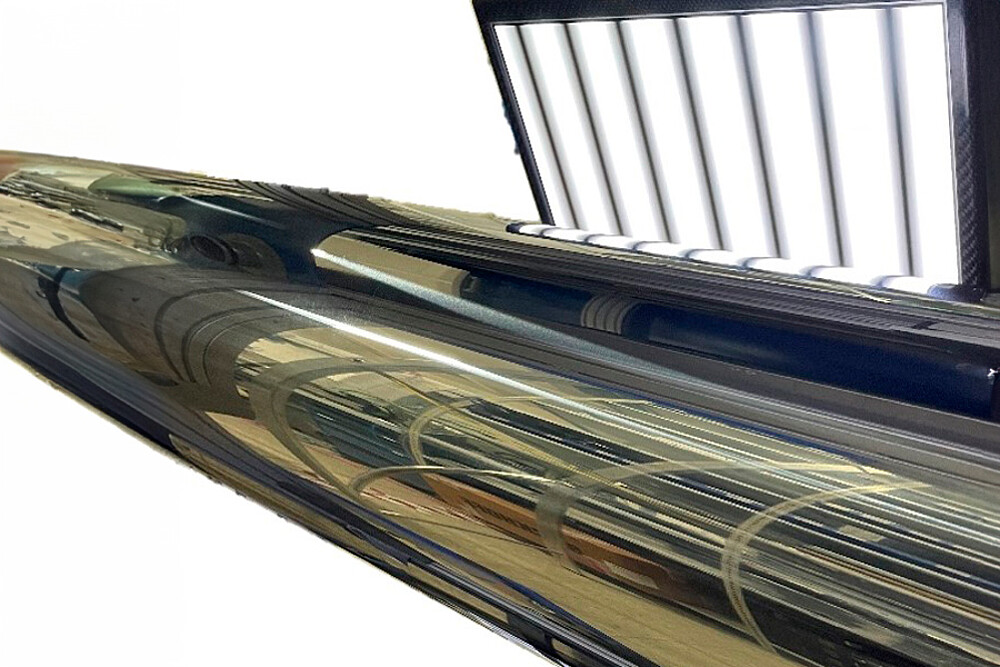

reflectCONTROL-sensorerna erbjuder en innovativ lösning för detektering av defekter på starkt reflekterande och transparenta ytor. Dessa sensorer använder sig av fasmätande deflektometri och möjliggör mätning över hela ytan. I motsats till konventionell visuell inspektion utförd av människor, som kräver mycket arbetskraft och arbetstid, levererar reflectCONTROL-sensorn exakta mätresultat som gör det möjligt att analysera ytkvaliteten i detalj. För utvärdering och parametrisering finns kraftfulla programvarupaket som avsevärt förbättrar effektiviteten och noggrannheten vid ytkontroll.
Detaljer
- Även de minsta avvikelserna i intervallet från 10 nm kan detekteras

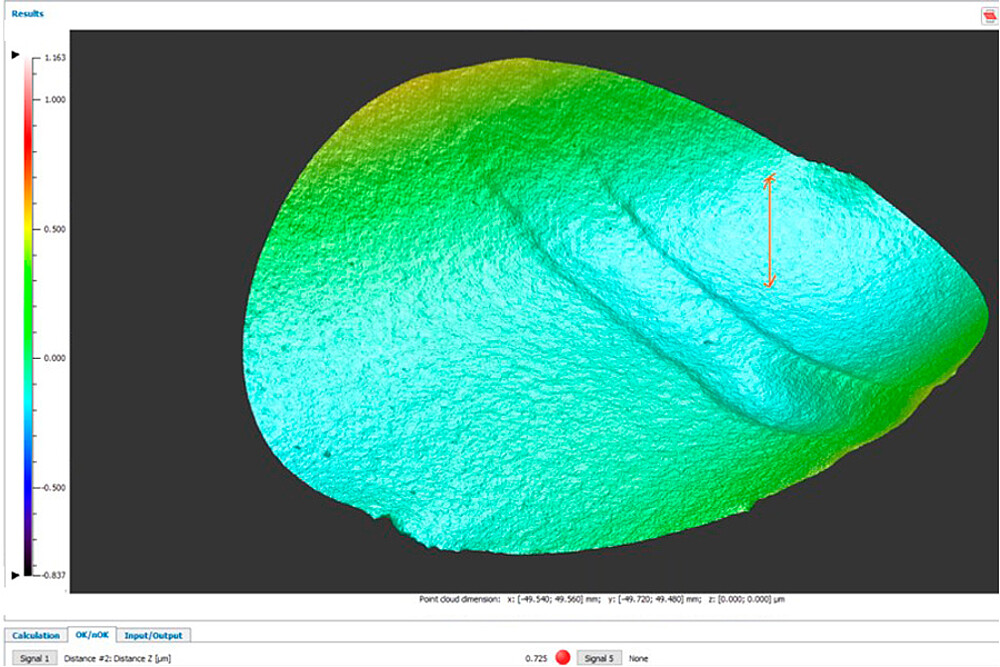

- Utmatning av 3D-punktmoln för höjdmätning med hög precision
- 3D-data direkt från sensorn med upp till 5 miljoner datapunkter
- Upplösning i nanometerområdet i Z-riktning
- XY-upplösning 100 µm
- Kraftfull 3DInspect-programvara

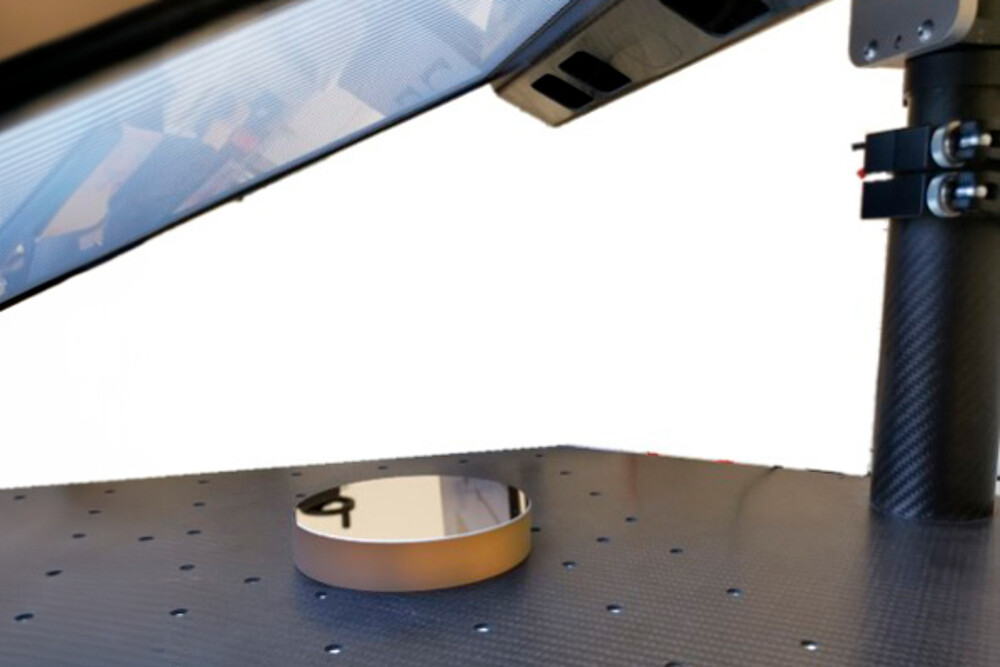

Deflektometrisensor för tredimensionell mätning av speglande ytor: RCS 130-160 3D HLP
Egenskaper:
- Mätfält 170 x 160 mm
- För mätning av mycket reflekterande plana ytor
- Utmatning av 2D-bilder på basintensitet,
amplitud och krökning
- Utmatning av 3D-punktmoln för höjdmätning med hög precision

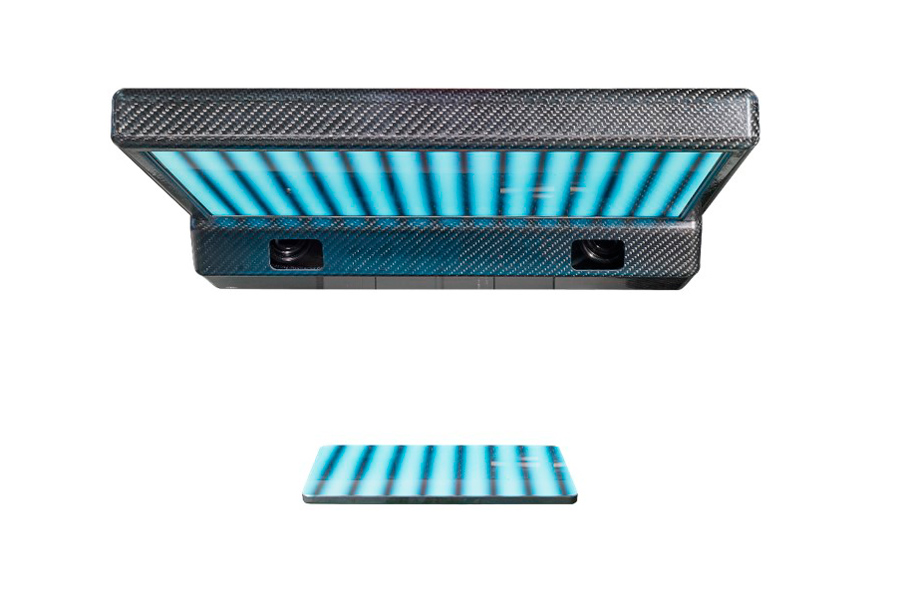

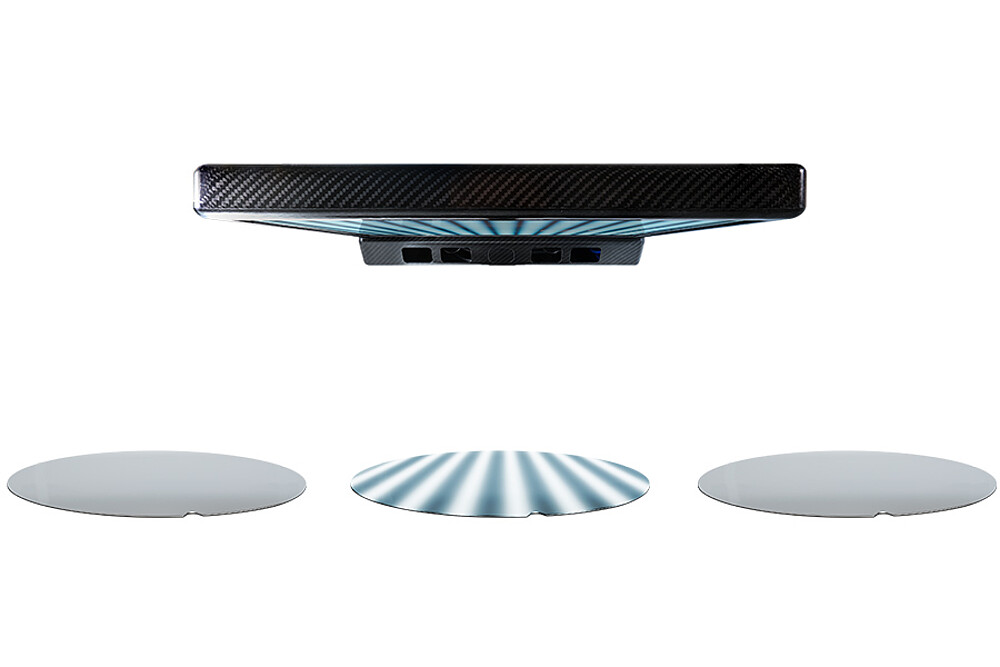

reflectCONTROL RCS130-160 3D HLP har utvecklats för formdetektering av speglande delar. Sensorn visar ett randmönster på sin display, som speglas över ytan på mätobjektet in i sensorns kameror. Sensorn ger en 3D-framställning av ytan, som kan användas för att bestämma komponenternas topologi (t.ex. planhet, nerböjning, krökning). RCS130-modellen är optimerad för mät- och inspektionsuppgifter, t.ex. på produktionslinjen. Sensorn har ett GigE Vision-gränssnitt och gör data tillgängliga på ett GenICam-kompatibelt sätt.
Ytinspektion av speglande komponenter: RCS 110-245 2D
Egenskaper:
- Mätfält 110 x 245 mm
- För mätning av mycket reflekterande plana ytor

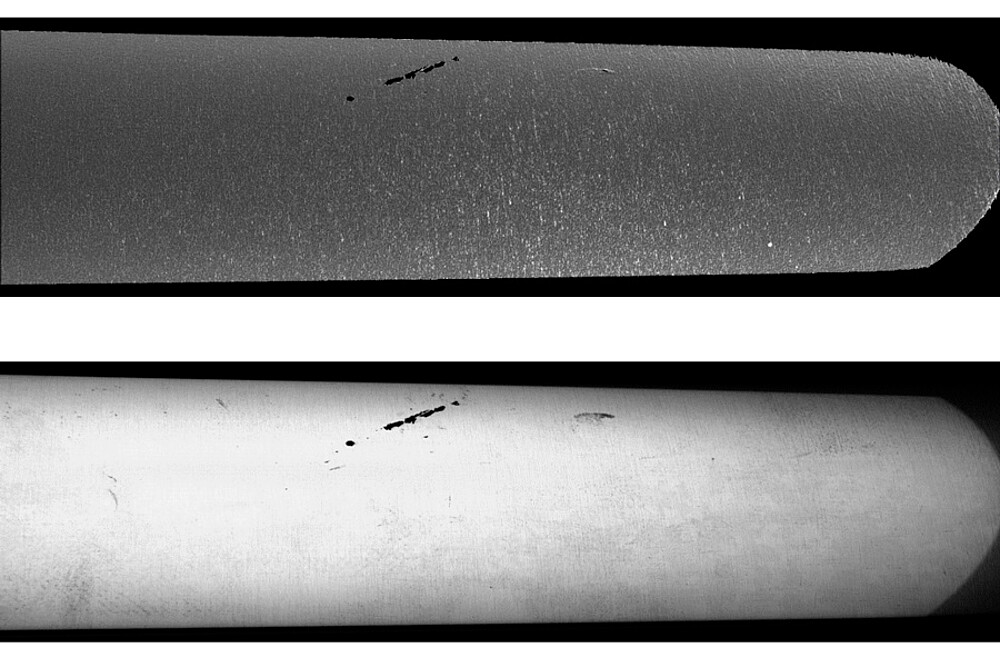

- Utmatning av 2D-bilder på basintensitet, amplitud och krökning

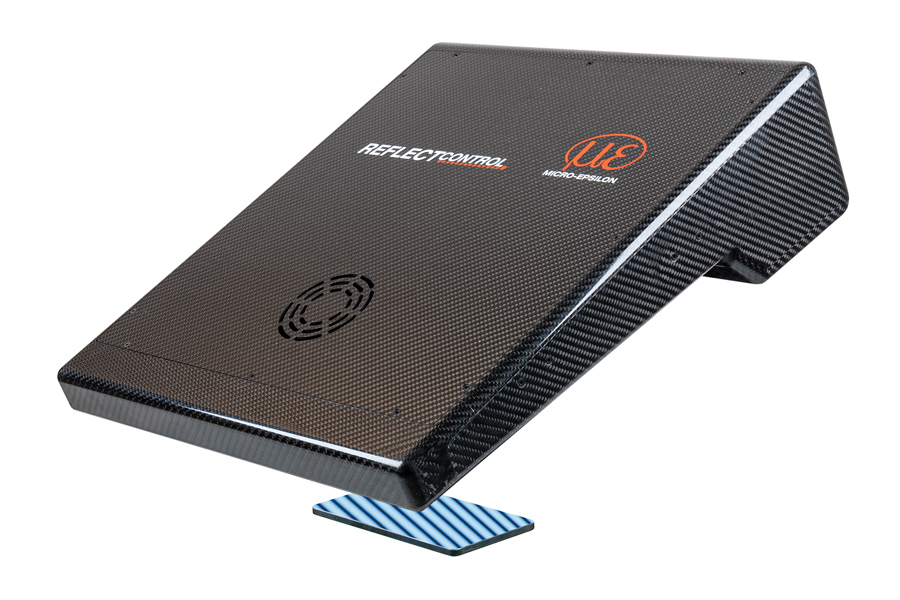

reflectCONTROL RCS110-245 2D med integrerad kontroller är utformad för stationär mätning eller integrering i maskiner. Den kompakta sensorn detekterar ojämnheter på speglande ytor, som bearbetas av programvaran och visas som reflektivitets- och krökningsbild. De erhållna ytbilderna kan överföras till ett stort antal bildbehandlingsprogramvarupaket för vidare bearbetning via GigE Vision.
Alla funktioner i RCS110-245 2D ingår naturligtvis även i reflectCONTROL RCS130-160 3D HLP. Båda sensorerna erbjuder därför kraftfulla lösningar för ytkontroll och möjliggör en sömlös integrering i befintliga system.
Valid3D – tillförlitliga 3D-data
Mjukvaruintegration via Micro-Epsilons 3D-SDK
reflectCONTROL är utrustad med ett enkelt att integrera SDK (Software Development Kit). SDK är baserat på GigE Vision och GenICam branschstandarder inklusive följande funktionsblock:
- Nätverkskonfiguration och sensoranslutning
- Omfattande sensorkontroll
- Kontroll av bildöverföring
- Hantering av användardefinierade parameteruppsättningar
- C ++ - exempelprogram och dokumentation
Åtkomst till sensorn via GigE Vision är också möjligt utan SDK om du har en GenICam-klient.
