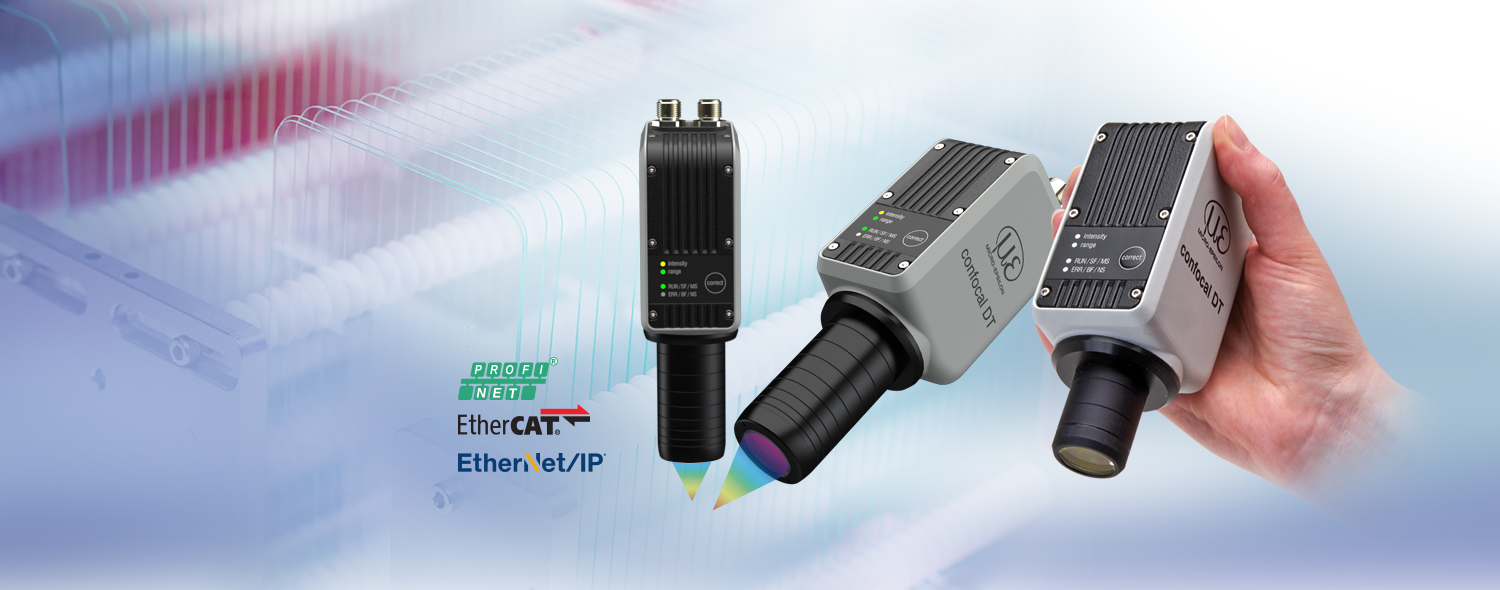

Nästa generations konfokala kromatiska sensorsystem
De konfokala sensorerna confocalDT IFD2410 und IFD2415 förenar hög precision med kompakt konstruktion. De är mycket lämpliga för krävande avstånds- och tjockleksmätningar i industriell serietillämpning. IFD2415 möjliggör Tjockleksmätning av flera skikt med transparenta material upp till fem skikt. Tack vare det platssparande Ip65-höljet kan de kompakta sensorerna snabbt integreras i maskiner och anläggningar – helt utan ljusledare.
Den aktiva exponeringstiden av CCD-cellen ger stabila mätresultat även med växlande ytor och dynamiska processer upp till 25 kHz. Tack vare den höga ljusstyrkan mäter sensorerna tillförlitligt och snabbt till och med på mörka material.
Speciella egenskaper
- Mätområden (mm): 1 | 3 | 6 | 10
- Ställbar mätfrekvens upp till 25 kHz
- Upplösning från 8 nm
- Linjäritet från 0,25 µm
- För exakt mätning av avstånd och tjocklek hos upp till 5 skikt
- Allt-i-ett: Sensor och kontrolleenhet i ett enda kompakt hölje
- Enkel integration eftersom ingen ljusledare behövs
- Robust IP65 aluminiumhölje
- Många olika anslutningsmöjligheter: EtherCAT, EtherNet/IP, Profinet, Analog, Encoder, Ethernet eller RS422
- Perfekt för industriella serietillämpningar
Optimerade för industriella serietillämpningar

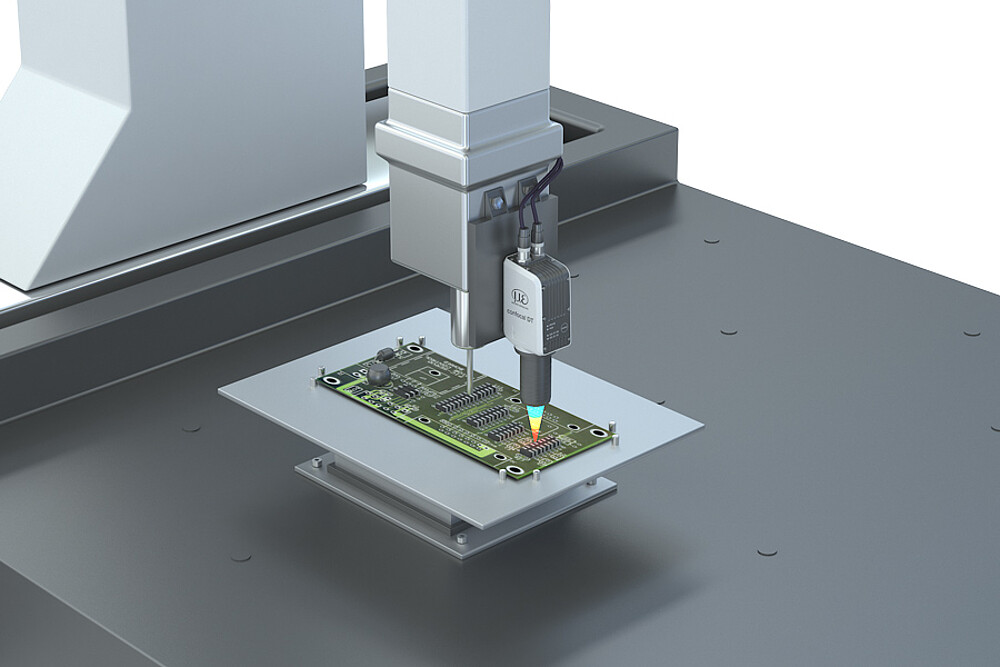

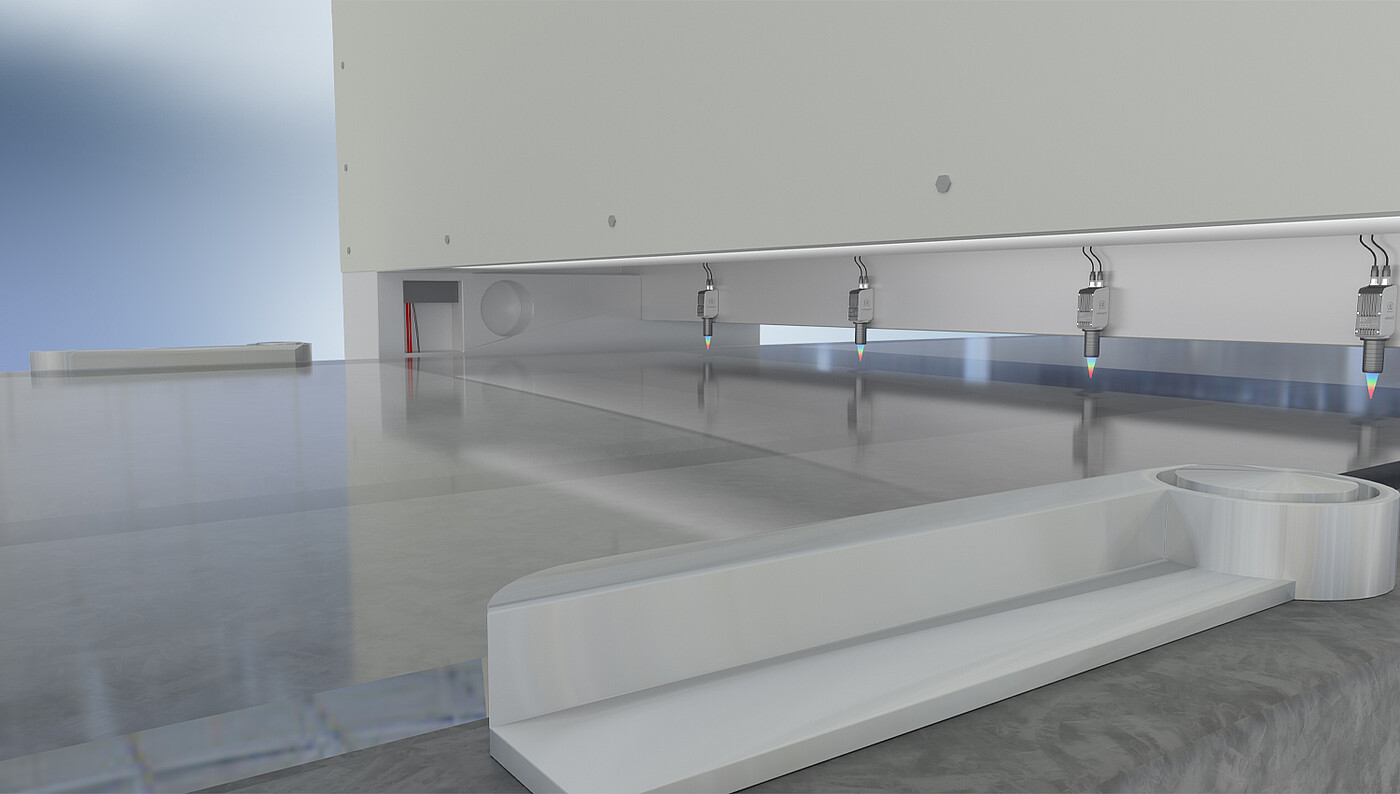

Sensorerna i IFD2410/2415-serien är speciellt konstruerade för användning i industriella serieapplikationer. Med sitt robusta Ip65-hölje är de exempelvis lämpliga för användning i koordinatmätningsmaskiner, maskiner för tjockleksövervakning och även inline-inspektionsanläggningar.

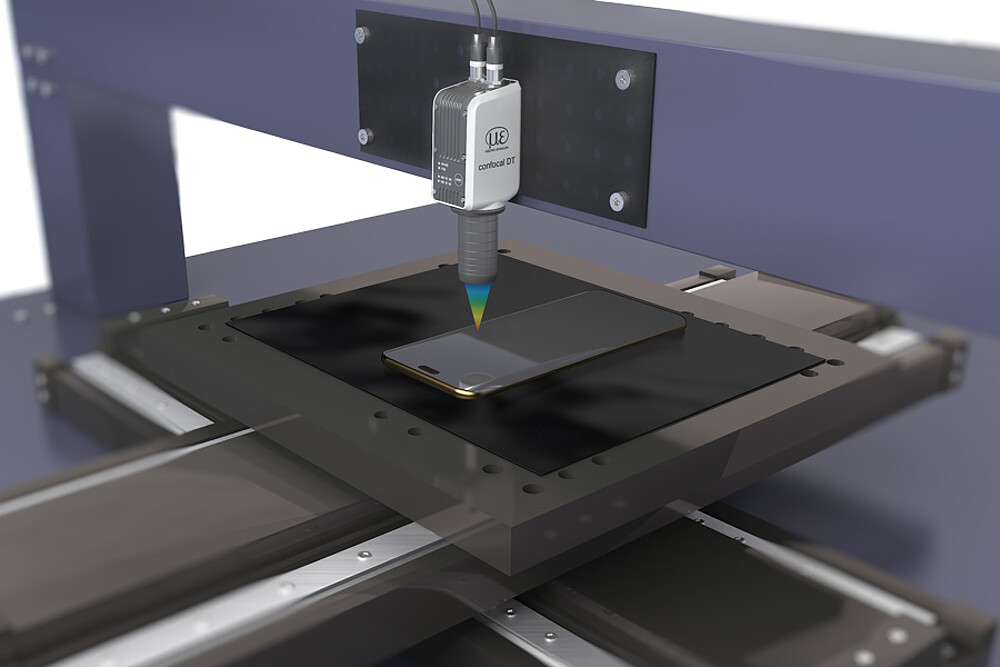

Hög ljusstyrka och korta exponeringstider möjliggör stabila mätresultat även med svaga reflektioner – t.ex. vid kontroll av mycket små delar och mörka objekt med hög noggrannhet.

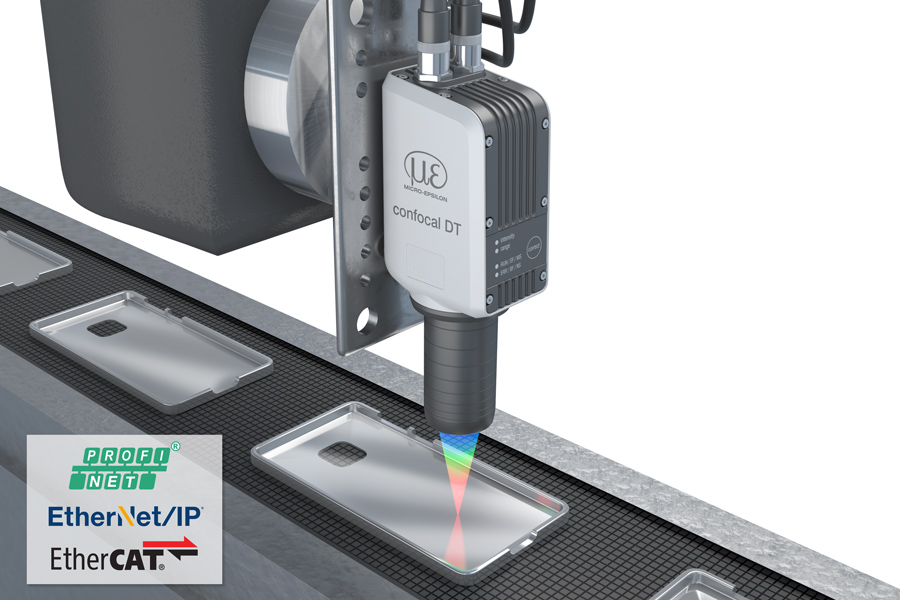

PLC-integrering & mångsidiga anslutningsmöjligheter
Sensorerna i IFD2410/2415-serien sätter upp nya standarder inom den industriella automatiseringen. Tack vara mångsidiga gränssnitt kan de integreras direkt i en PLC utan en extra gränssnittsmodul. På så sätt profiterar de dataöverföring i realtid utan fördröjning och en betydligt mer förenklad idrifttagning. Alla inställningar övertas automatiskt i PLC-miljön så manuella konfigurationer är inte alls nödvändiga. Med anslutningsmöjligheter som EtherCAT, Profinet, Ethernet/IP, Analog, Encoder, Ethernet eller RS422 erbjuder sensorerna maximal flexibilitet och kan integreras sömlöst i existerande anläggningar.

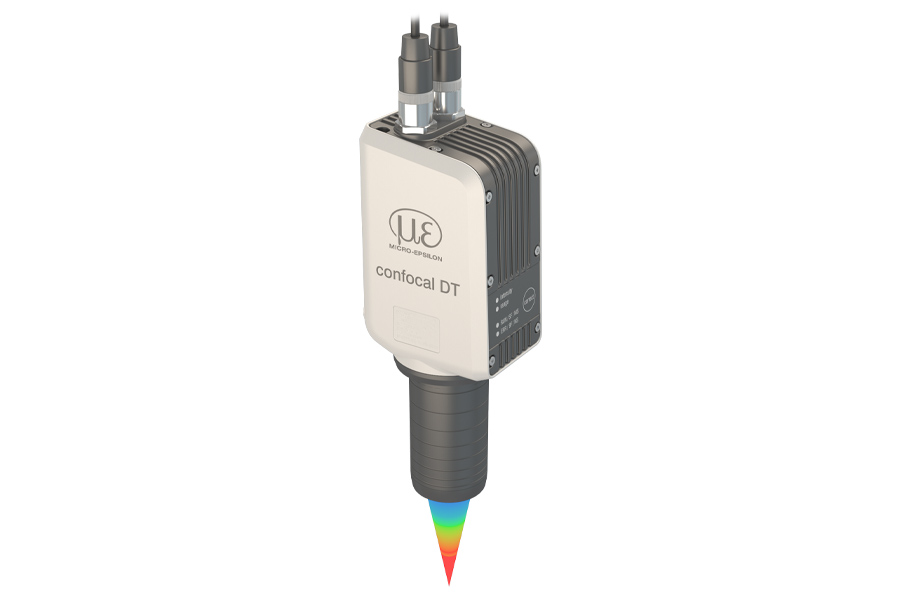

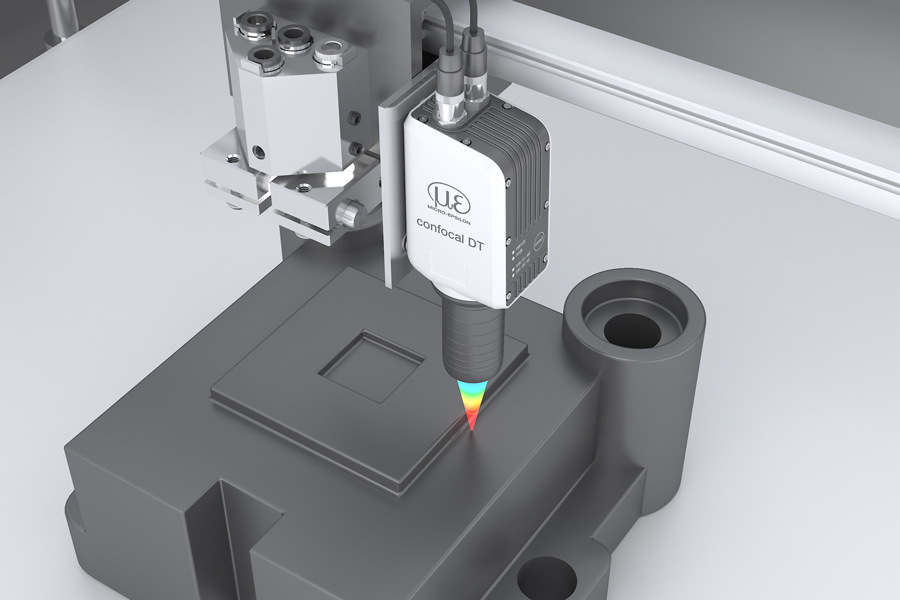

Kompakt konstruktion för maximal flexibilitet
Modellerna i IFD2410/2415-serien förenar sensor och kontrollerenhet i ett hölje och levererar ack vare direkt signalöverföring exakta mätresultat. Eftersom ingen ljusledare behövs blir installationsinsatsen minimal, vilket i sin tur sänker kostnaderna avsevärt.

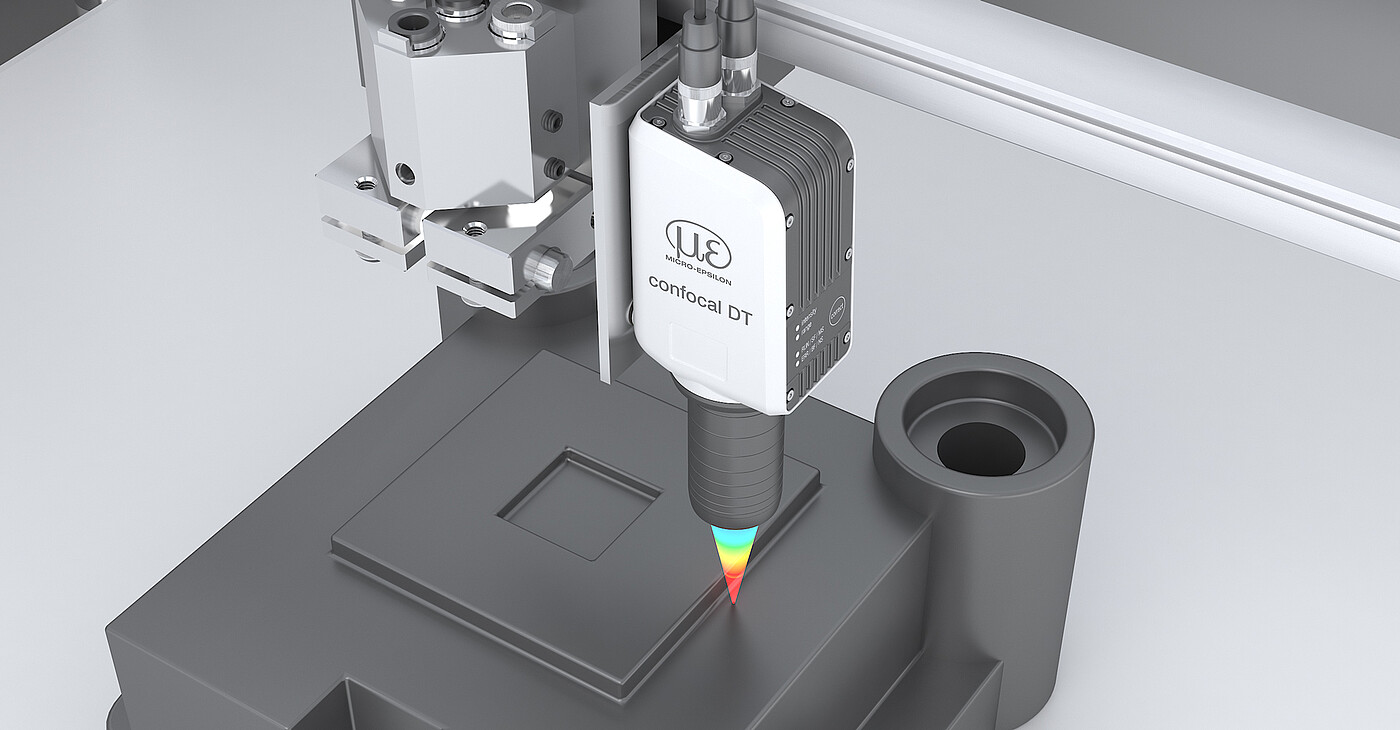

För montering finns olika varianter tillgängliga: Antingen via tre gängade hål i kontrollerenhetens hölje eller via en radiell klämma på sensorhuvudet. Därmed kan sensorn anpassas perfekt till olika monteringssituationer och är därmed mycket lämplig för serieintegration vid trånga monteringsförhållanden.
Enkel parametrering via det intuitiva webgränssnittet
Sensorerna i IFD-serien övertygar med en särskild enkelt och bekväm hantering. Parametreringen och konfigurationen sker direkt i Ethernet-läget via det intuitiva webbgränssnittet. Via Ethernet-förbindelsen kan samtliga inställningar göras bekvämt i webbläsaren. Därigenom spar du värdefull tid vid idrifttagningen och får tillgång till en överskådlig användarmiljö som håller alla viktiga funktioner tillgängliga i en översikt.
För applikationer inom tjockleksmätning finns dessutom en integrerad materialdatabas tillgänglig, vilken kan utökas individuellt. På så sätt kan specifika material och produktionskrav beaktas snabbt och exakt.

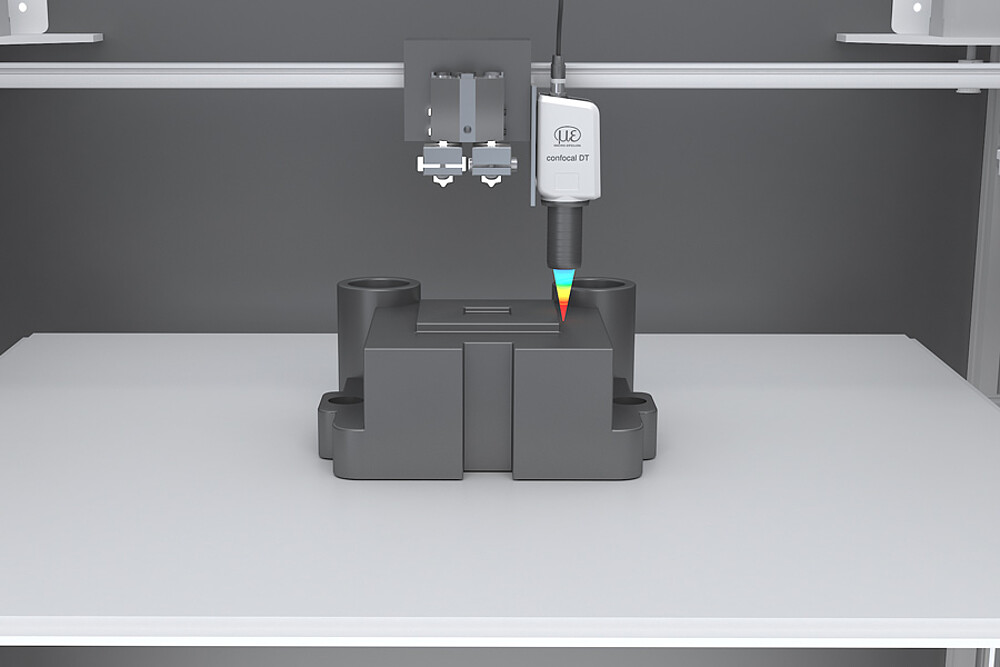

Tillämpningsexempel
