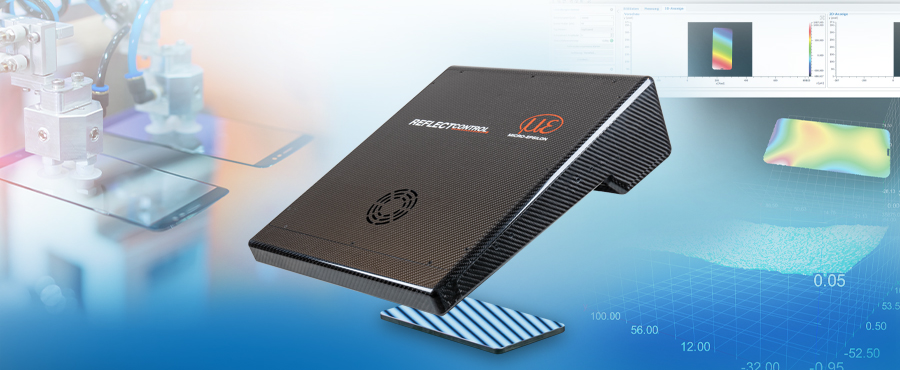

reflectCONTROL-sensorerna från Micro-Epsilon använder fasmätande deflektometri för att exakt analysera reflekterande ytor. Ett randigt mönster projiceras på ytan och dess spegling fångas av två kameror. Från bilderna beräknar sensorn ett 3D-punktmoln av ytstrukturen, vilket gör ojämnheter, repor och andra defekter synliga. Sensorn kan integreras stationärt eller styras över mätobjektet på roboten. Lokaliserade avvikelser eller defekter utvärderas och visas i CAD-data.
RCS130-160 3D HLP är speciellt optimerad för mät- och inspektionsuppgifter i produktionslinjer och har ett GigE Vision-gränssnitt. Detta ger GenICam-kompatibla data, vilket möjliggör sömlös integrering i befintliga bildbehandlingssystem.
Tack vare det förbättrade kameraarrangemanget ger sensorn skarpare 2D-bilder än sin föregångare samt 3D-visualisering av högreflekterande ytor. Detta kan användas för att bestämma komponenternas topologi (t.ex. planhet, nerböjning och krökning). Den höga z-upplösningen i nanometerområdet och den utmärkta repeterbarheten på < 1 µm gör att sensorn kan leverera upp till 5 miljoner 3D-datapunkter.
Sensorer från reflectCONTROL-serien kan till exempel användas i halvledarproduktion, där de känner av den exakta formen på en wafer. Sensorerna är också predestinerade för fordonsindustrin: Vid inspektion av ytan på lackerade påbyggnadsdelar kan även de minsta ytdefekterna på mindre än 1 μm detekteras exakt och tillförlitligt.
Dessutom kan reflectCONTROL-sensorerna användas tillsammans med Micro-Epsilon-programvaran 3DInspect. Programvaran överför mätdata från sensorn till en PC via Ethernet och visualiserar dem i 3D. Där behandlas, analyseras, bedöms och, om nödvändigt, loggas uppgifterna med 3DInspect och överförs till en styrenhet. 3D-data kan också sparas.
