Sensorer för 2D/3D mätning

Nästan alla ytor: surfaceCONTROL 3D-snapshot-sensorer registrerar matta, diffust reflekterande ytor ytäckande, beröringsfritt och med hög precision. Från en enda inspelning genereras kalibrerade, högupplösta 3D-data som används för geometriska mätningar, ytinspektion och industriell kvalitetskontroll.

Snabba mätningar: Med korta inspelnings- och bearbetningstider samt hög precision i Z-led lämpar sig sensorerna utmärkt för krävande mät- och inspektionsuppgifter i linjen, vid linjen eller på robot.

Kompatibel och SMART: Beroende på mätobjektets storlek, upplösningskrav och integreringskoncept finns flera modeller att välja mellan – från den kompakta 3D-snapshot-sensorn till den smarta allt-i-ett-lösningen med integrerad utvärdering och direkt mätvärdesutmatning.

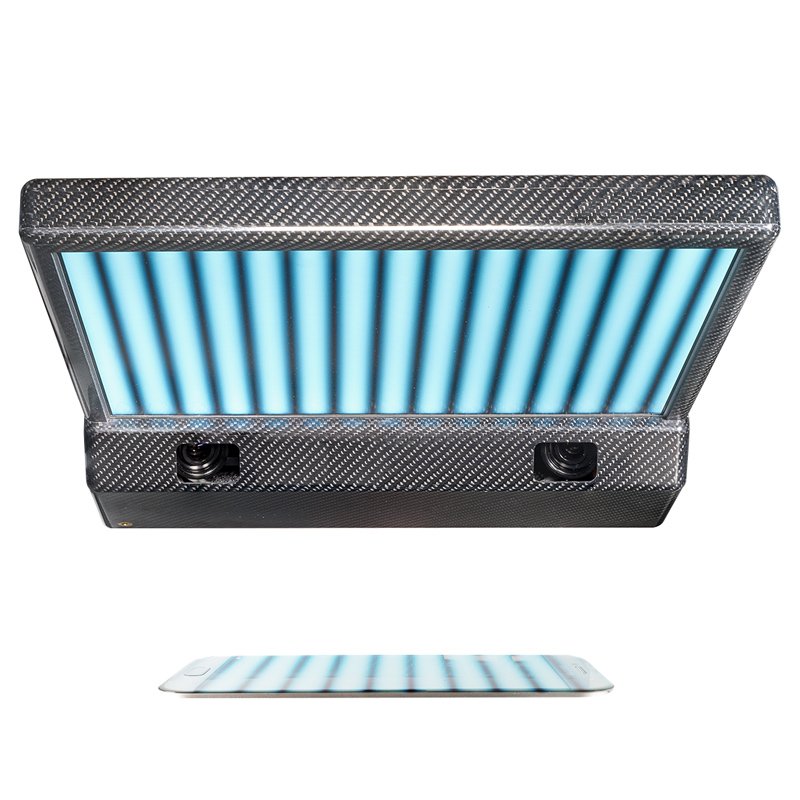

reflectCONTROL-sensorerna erbjuder en innovativ lösning för detektering av defekter på starkt reflekterande och transparenta ytor. Dessa sensorer använder sig av fasmätande deflektometri och möjliggör mätning över hela ytan. I motsats till konventionell visuell inspektion utförd av människor, som kräver mycket arbetskraft och arbetstid, levererar reflectCONTROL-sensorn exakta mätresultat som gör det möjligt att analysera ytkvaliteten i detalj. För utvärdering och parametrisering finns kraftfulla programvarupaket som avsevärt förbättrar effektiviteten och noggrannheten vid ytkontroll.

Laserskannrar från Micro-Epsilon står för maximal prestanda inom 2D- och 3D-mättekniken. De förenar högsta precision med hög hastighet och möjliggör stabila, reproducerbara resultat i de mest skilda branscherna. scanCONTROL-modellerna fins med olika mätområden och för inline-användning. Oavsett om det gäller enkel profilmätning, robotstyrning, ytinspektion eller för högexakt 3D-genometrikontroll – laserskannrarna levererar exakta mätdata för stabila processer.

Nyhet: Serien scanCONTROL 8500 levererar maximal prestanda med integrerad SMART-utvärdering. Tack vara högutvecklad 4K-matris och modernaste GREEN-LASER-teknologi övertygar laserskannrarna med ovanlig noggrannhet, hög signalstabilitet och den högsta mätfrekvensen i sin klass.

Omdefinierad precision – laserskannrar från Micro-Epsilon

3DInspect är ett enhetligt och användarvänligt mjukvaruverktyg för alla 3D-sensorer från Micro-Epsilon. Parametrering av 3D-sensorerna och insamling av mätdata sker direkt i 3DInspect-mjukvaran. Kraftfulla verktyg möjliggör inriktning och filtrering av punktmolnet, intuitiv identifiering och val av relevanta områden samt kombination av program. 3D-punktmolnen kan bearbetas vidare på valfritt sätt och registrerade mätvärden överföras till styrsystemet.

Den kraftfulla mjukvaran för alla 2D-/3D-sensorer. Användarvänlig. Prestandastark. Universell.

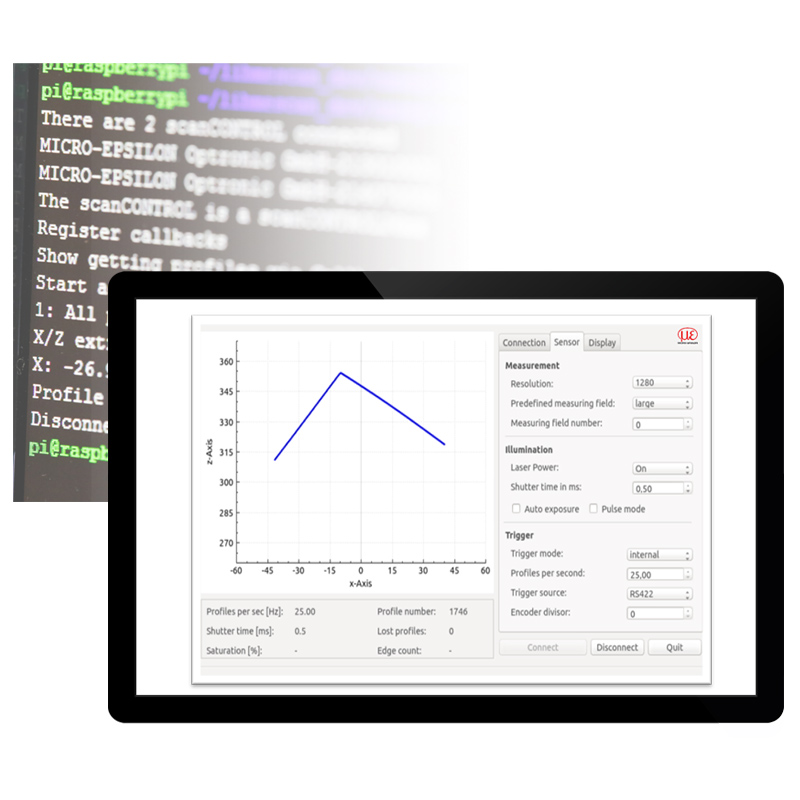

3D-sensorer från Micro-Epsilon är utrustade med en lättintegrerad SDK (Software Development Kit). SDK:n är baserad på industristandarderna GigE Vision och GenICam inklusive följande funktionsblock:

• Nätverkskonfiguration och sensoranslutning
• Omfattande sensorkontroll
• Sändningskontroll av mätbilder
• Hantering av definierade parameteruppsättningar
• C++ exempelprogram och dokumentation

åtkomst till sensorn via GigE Vision är också möjlig utan SDK genom en GenICam-klient.

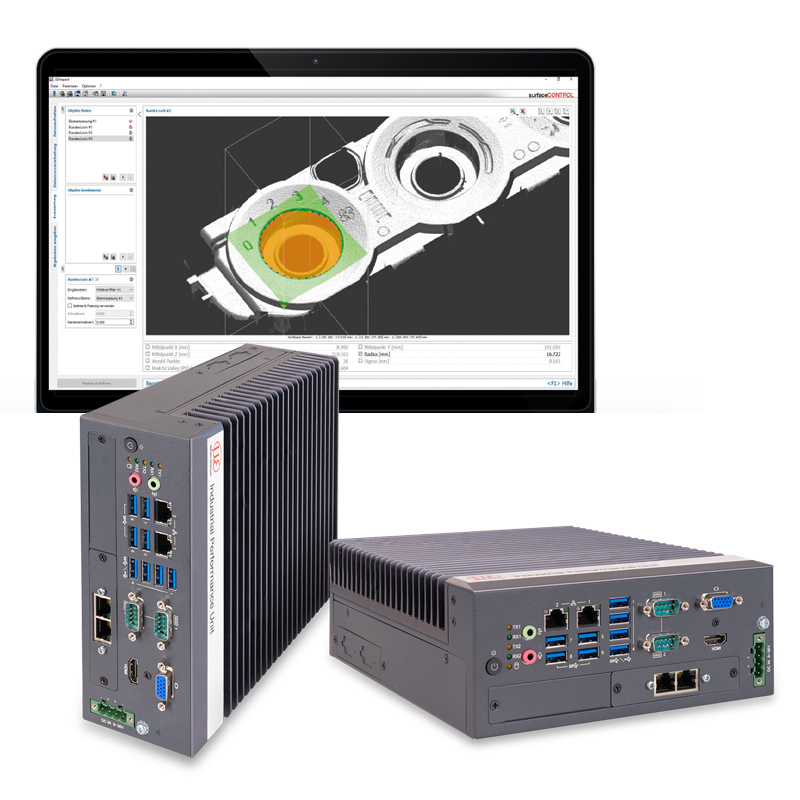

Industrial Performance Unit är en kraftfull datorplattform för effektiv driftsättning av Micro-Epsilons 3D-sensorer. Den fullt kompatibla styrenheten är idealisk för 3D-mätuppgifter i inline-processer. Den intuitiva mjukvaran 3DInspect med Valid3D-teknik möjliggör enkel och snabb parameterinställning vilket gör att mätningar kan starta omedelbart. Industrial Performance Unit bearbetar tredimensionell data direkt som sedan utvärderas och bedöms via mjukvaran 3DInspect. Resultaten kan matas ut via de integrerade gränssnitten PROFINET, EtherCAT- och EtherNet/IP.

3D Profile Unit möjliggör beräkning av flera enskilda profiler från scanCONTROL 30xx-sensorer i ett gemensamt koordinatsystem. Detta gör det möjligt att generera en sammansatt 2D-profil eller ett sammansatt 3D-punktmoln. På så sätt kan de mest skilda geometrierna registreras, mätområden utökas eller tjockleksmätningar utföras. Den exakta tilldelningen av sensorns position till mätobjektets position kan ske via de integrerade encoderingångarna.

Utvärderingen av data och parameterinställnigen för systemet kan utföras i programvaran 3DInspect. 3D Profile Unit-kontrollerenheten har en integrerad utvärdering kombinerat med Industrial Ethernet-anslutningen så att det är möjligt att styra tillämpningen och utföra mätvärdesutmatning till en PLC. Alternativt kan 3D Profile Unit-kontrollerenheten även införlivas via GigEVision i vanliga bildbearbetningsprogram och fungerar på så sätt som rådataleverantör.

Optiska mikrometrar från Micro-Epsilon arbetar enligt genomlysningsförfarande (ThruBeam-mikrometer). Detta görs genom att en parallell ljusridå genereras från en sändare och träffar en mottagarenhet. Om ett mätobjekt förs in i ljusstrålen bryts strålen. Den skuggning som då uppstår registreras av mottagaroptiken och matas ut som mätvärde. För det mesta används de optiska mikrometrarna för dimensionsmätningar inom produktion, maskinövervakning och kvalitetssäkring. I dessa fall registreras storheter som diameter, spalt, höjd och position med hög precision.
