Kapacitiva sensorer för högprecis avståndsmätning

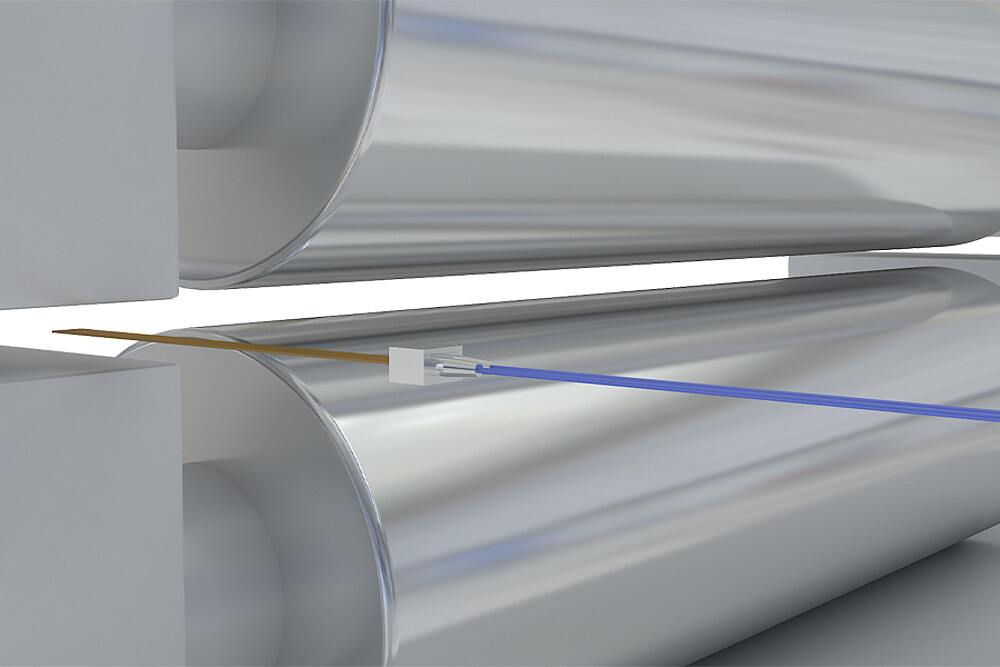

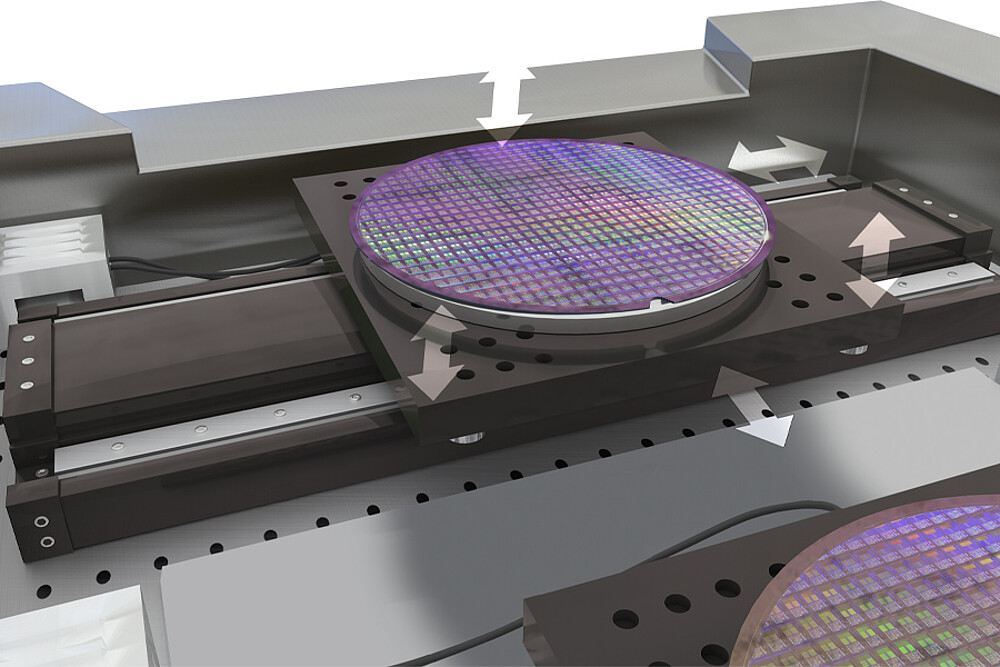

Kapacitiva sensorer används för högprecis avståndsmätning med högsta signalstabilitet. Som teknologiledare med världens mest högpresterande produktprogram erbjuder Micro-Epsilon lösningar för ett stort antal mätuppgifter. Tack vare kompakt konstruktion, robusta sensorer och omfattande anpassningsmöjligheter kan systemen integreras flexibelt i vitt skilda industriella applikationer – från maskinreglering med hög precision inom halvledarindustrin till kontinuerlig processövervakning vid batteritillverkning.
Micro-Epsilon - referensen för kapacitiv precisionsmätteknik.
Speciella egenskaper

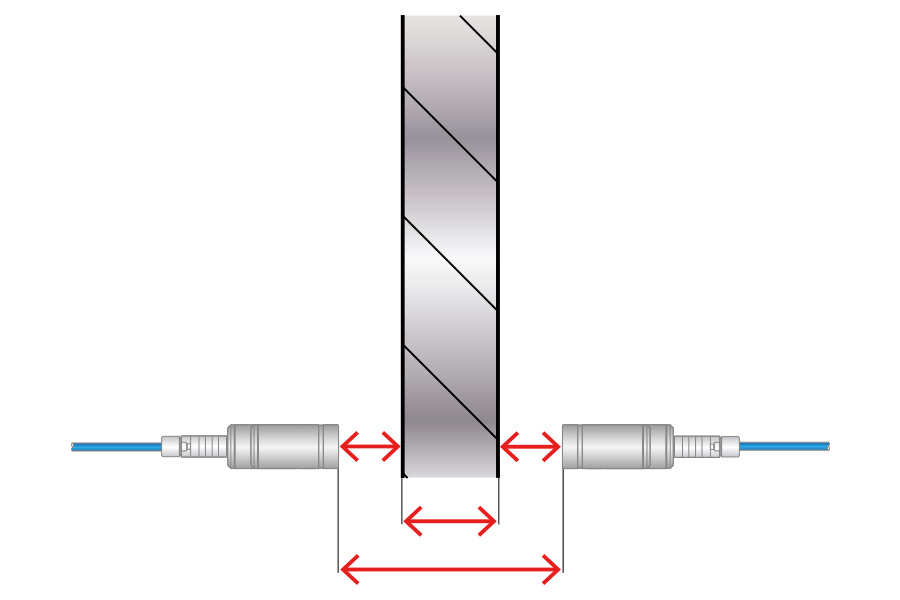

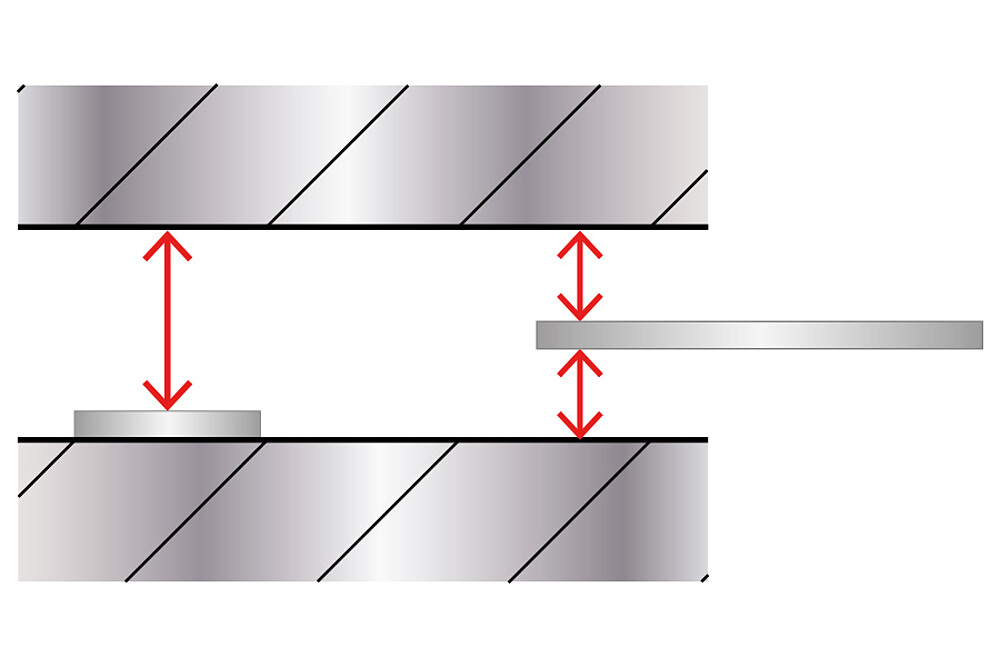

- Högprecis mätning av läge, avstånd, spalt och tjocklek
- Maximal upplösning ned till 30 pikometer
- Universellt användbar på alla elektriskt ledande mätobjekt

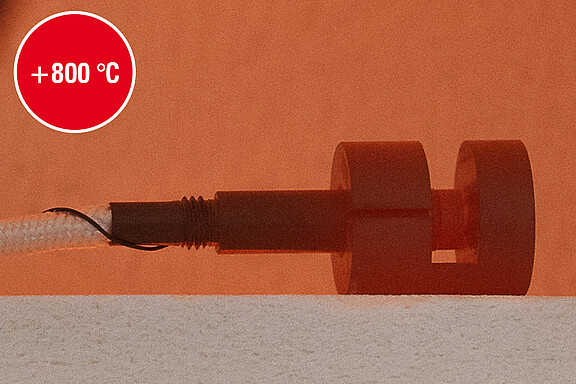

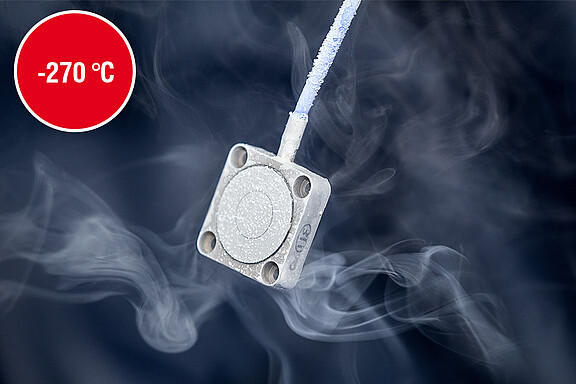

- Lämpliga för extrema förhållanden: -270 till +800°C eller UHV
- Extremt stabil vid temperaturvariationer
- Den modernaste produktportföljen för mångsidig användning
- Optimerade sensorer och kontroller för OEM-serieapplikationer

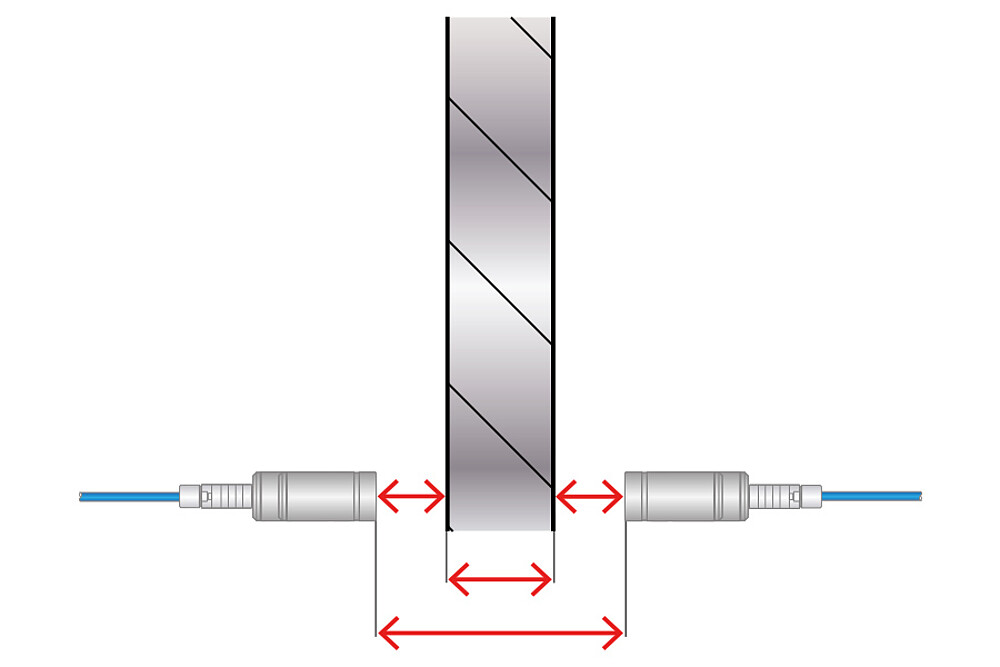

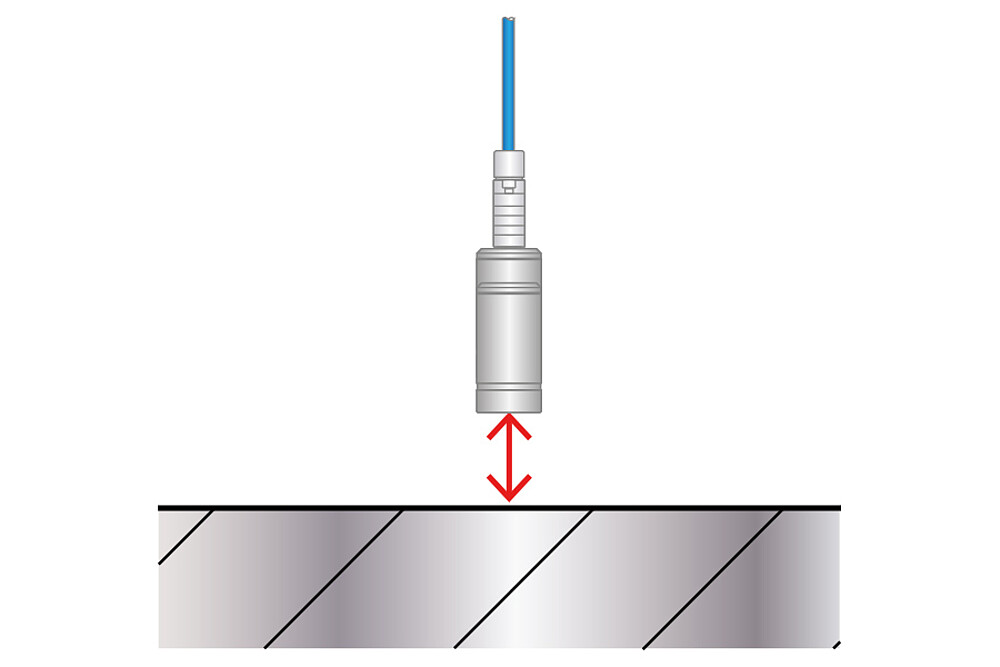

Mer precision för avståndsmätning, tjockleksmätning och spaltmätning.

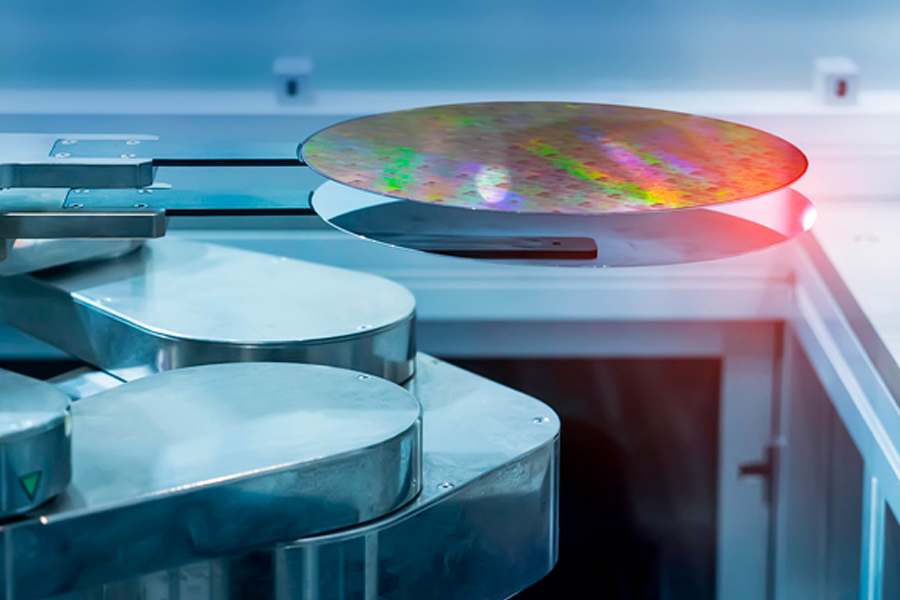

0,00000003 mm | Precision som sätter nya standarder
Kapacitiva sensorer uppnår upplösningar ända ned till 30 pikometer. Därmed kan minimala avståndsändringar detekteras. Med en linjäritet på endast 80 nanometer uppnår sensorerna en oöverträffad noggrannhet samtidigt som de uppvisar högsta stabilitet.

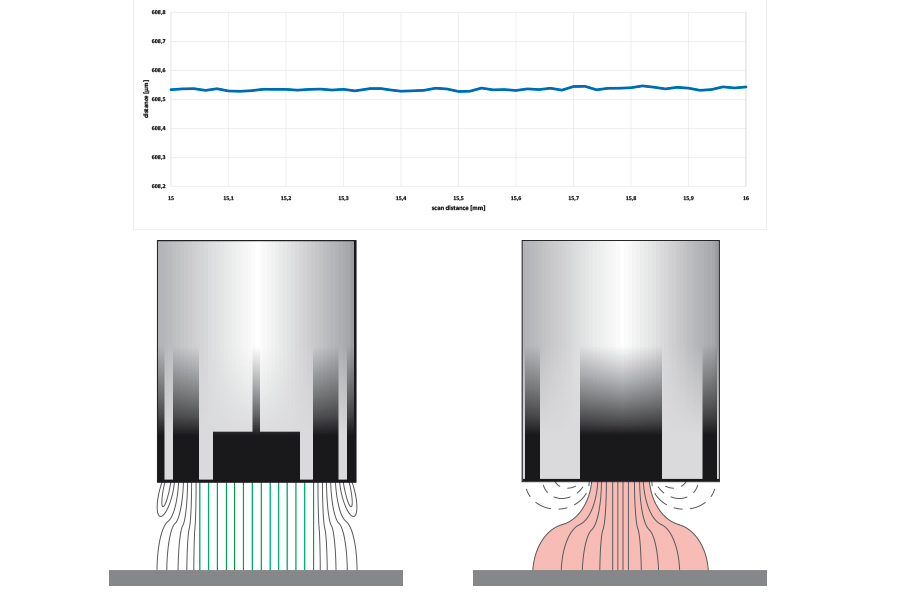

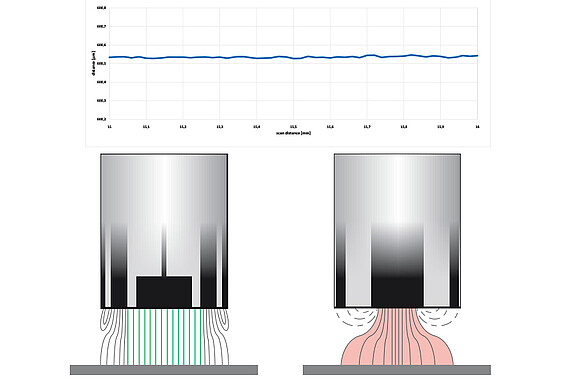

Högsta signalstabilitet tack vare lågbrusteknik
Kapacitiva sensorer från Micro-Epsilon står för maximal signalstabilitet och högsta mätprecision – även i krävande applikationer. Den integrerade lågbrustekniken kombinerar ett treaxiellt sensorutförande med elektriskt skärmade sensorkablar. Detta minimerar störpåverkan effektivt och möjliggör särskilt stabila mätsignaler med lågt brus.
Ytterligare fördel: Vid flerkanalsmätningar är beröring mellan sensorerna tillåten, vilket möjliggör särskilt kompakta sensoranordningar. För ökad driftsäkerhet är sensorerna kortslutningssäkra.
Precision i alla miljöer – från renrum till produktionslinje
- Särskild utformning av sensorerna för maximal signalstabilitet

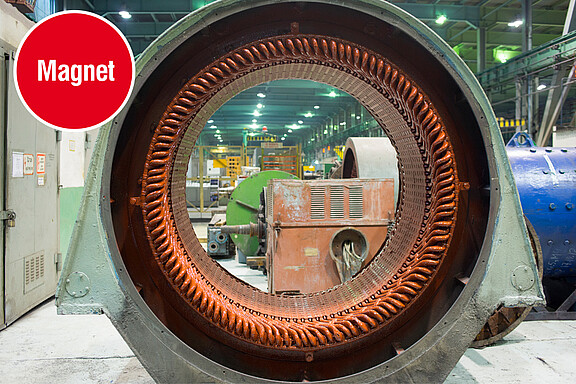

- Temperaturstabila och icke-magnetiska material som invar, titan eller speciallegeringar (t.ex. Inconel)

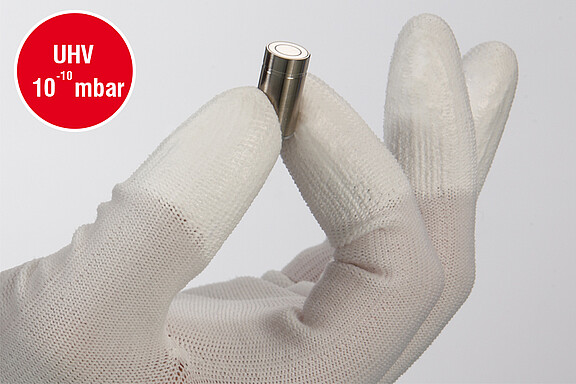

- Partikelfria sensorer med låg utgasning samt renrumskompatibla kablar
- Inga växelverkningar med omgivningen, t.ex. genom kraft- eller värmeöverföring

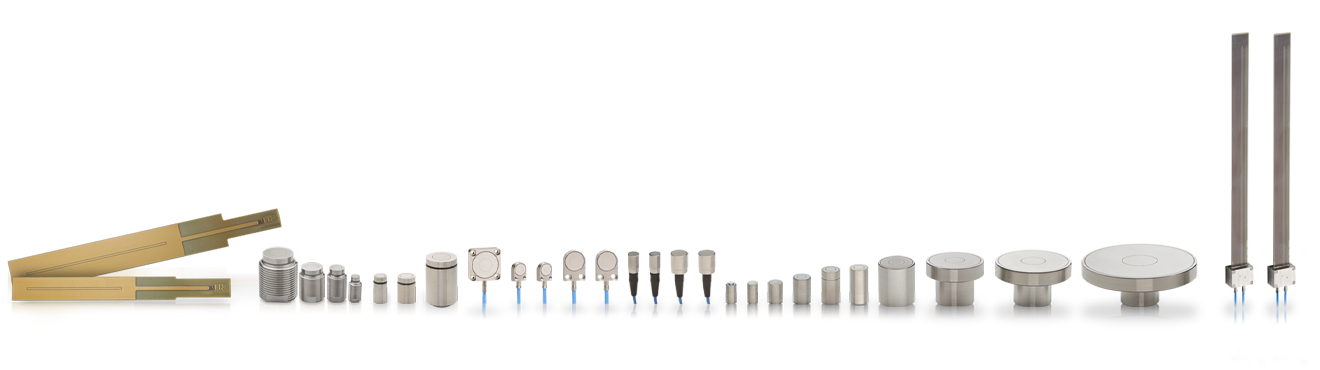

Full kompatibilitet: Världens största urval av kombinationer
Med capaNCDT drar du nytta av maximal flexibilitet, fullständig kompatibilitet och högsta precision. Sensorer, kablar och kontroller är fullt kompatibla med varandra och kan bytas ut snabbt och enkelt – även vid byte till andra mätområden. Därmed kan sensorbyte utföras direkt på plats på några sekunder, vilket reducerar stilleståndstiderna till ett minimum. För applikationer med höga noggrannhetskrav optimerar LC-justeringen linjäriteten. Resultatet: högsta flexibilitet och samtidigt maximal driftsäkerhet.

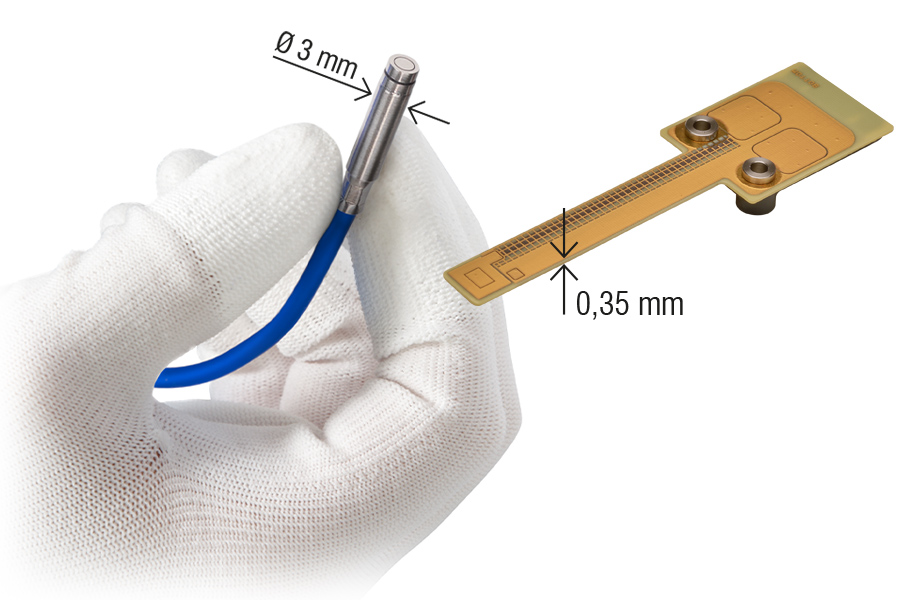

Kompakt och lätt att integrera
Kapacitiva sensorer från Micro-Epsilon kan tack vare kompakta konstruktioner och särskilt utvecklade ultrakompakta modeller integreras särskilt enkelt i maskiner eller eftermonteras. Flexibla industrigränssnitt – från ström- och spänningsutgångar via RS485 och Ethernet till fältbussar – möjliggör sömlös integration i befintliga automationsmiljöer.
Den robusta sensor- och kabelmonteringen samt ett genomtänkt installationskoncept säkerställer en snabb och säker idrifttagning. För applikationer med höga hygienstandarder ger CSF-modellerna dessutom sensorytor som är lätta att rengöra samt flexibla, böjliga kretskortssensorer för särskilt utrymmeskritiska installationssituationer.
Kapacitiva sensorers funktionssätt
Funktionssättet hos den kapacitiva sensorn bygger på registreringen av en kapacitansändring. I en plattkondensator förändras kapacitansen mellan två plattor med konstant storlek antingen genom att avståndet ändras eller genom att ett dielektrikum förs in i mätspalten. Med den kapacitiva mätprincipen fungerar sensorn (mätelektrod) och det ledande mätobjektet som en perfekt plattkondensator. Om en växelström med konstant frekvens flödar genom sensorkondensatorn är amplituden hos växelspänningen vid sensorn proportionell mot avståndet till mätobjektet (jordelektrod). För en stabil mätning krävs en oförändrad dielektricitetskonstant mellan sensorn och mätobjektet.
