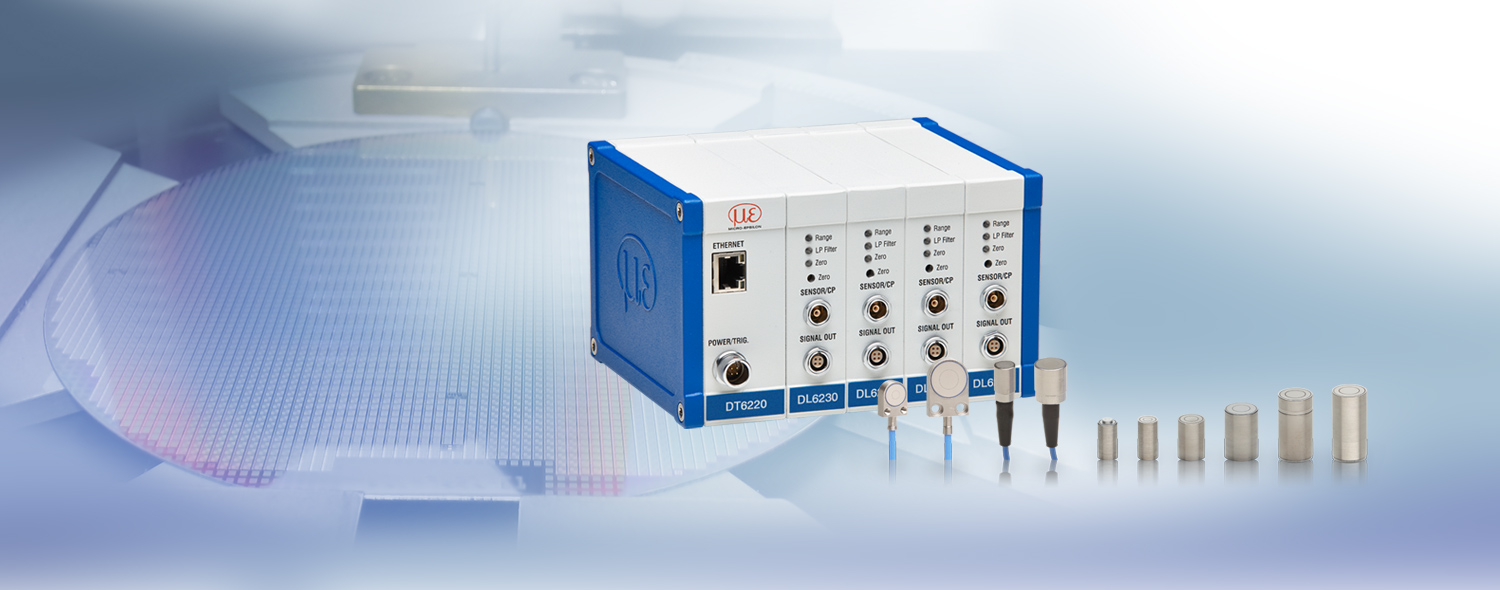

capaNCDT 6200

Modulärt flerkanalssystem - upp till 4 kanaler

Modulärt multi-kanal mätsystem för högsta precision

capaNCDT 6200 är det första flerkanaliga mätsystemet som är helt modulärt. Kontrollern kan enkelt expanderas till fyra synkroniserade kanaler för flexibel användning. Alla kapacitiva positionssensorer från Micro-Epsilon kan användas med capaNCDT 6200 kontrollern. Det integrerade Ethernet-interfacet möjliggör parameterinställning och mätning via web-interface. För mätning med mycket hög upplösning kan DL6220 demodulator modulen användas. För höghastighetsmätningar upp till 20 kHz finns systemet capaNCDT 6222.

Kontakta oss gärna!
Ladda ner nu: kataloger, manualer, programvaror
logo

Detaljer

  1. Mätområde (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Upplösning max. 0,2nm (med DL6230)
  3. Linjäritet max. 0,01µm
  4. Bandbredd upp till 20 kHz (-3dB)
  5. Utdatafrekvens (digital utg) 3,9 kHz
  6. Modulär – expanderbar upp till 4 kanaler
  7. Analog utgång (spänning/ström)
  8. Ethernet/EtherCAT interface
  9. Enkel konfigurering via web-interface
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
+46 8 564 733 80
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

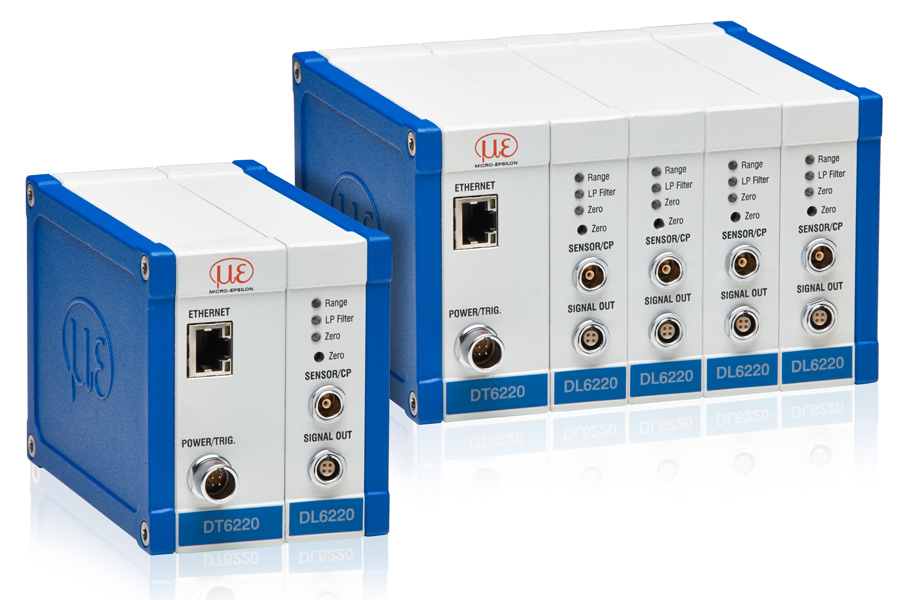

capaNCDT 6200 measuring system extended to 4 channels

Mätsystemet består av en kontroller med respektive demodulator för sensorn. Modulär design gör det möjligt att expandera systemet upp till fyra kanaler när som helst. Därför är ytterligare en demodulator integrerad. Den kompakta kontrollern kan användas som ett bänkinstrument, väggmonterad eller på DIN-skena via adapter. capaNCDT 6200 är kompatibel med alla sensormodeller från Micro-Epsilon.

Enkel att använda via web-interface

Tack vare det användarvänliga web-interfacet så kan hela kontrollerns och sensorns konfiguration göras utan någon ytterligare programvara. Web-interfacet är åtkomligt via Ethernet och erbjuder inställnings- och konfigurationsval för filter, aritmetiska länkar och andra parametrar.

Laptop with web interface

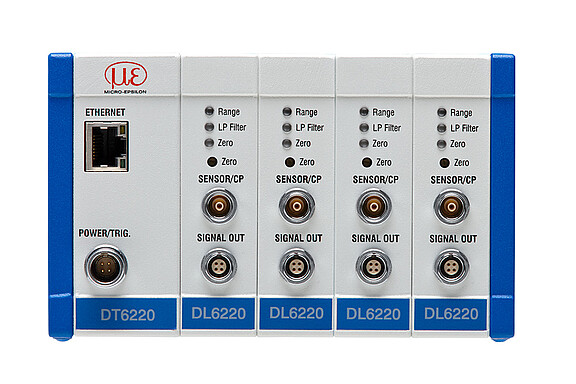

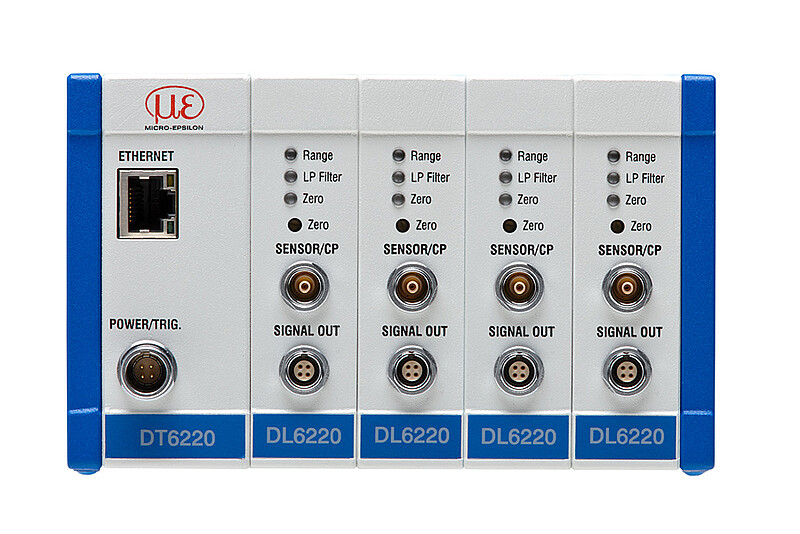

Kapacitiv standard mätsystem: DT6220 / DT6230 kontrollers med DL6220 demodulator

Den kapacitiva DL6220 demodulatorn används i en mängd olika kapacitiva mätuppgifter där den ger hög upplösning och stabil signal. Förutom analoga utgångar är demodulatorn, beroende på kontrollermodell, även utrustad med Ethernet eller Ethernet/EtherCAT interface. Demodulatorn DL6220 är kompatibel med alla sensorer och kablar i capaNCDT-serien.

Egenskaper
  1. Upplösning dynamisk 0,02 % FSO (5 kHz)
  2. Bandbredd 5 kHz (-3 dB)
  3. Analog utgång 0…10 V (kortslutningssäker), 4…20 mA
  4. Digitalt Ethernet interface (med DT6220 kontroller); Ethernet och EtherCAT med DT6230 kontroller
  5. Specialtrimmning: upp till 3 gånger standard kabellängd
Nedladdningar

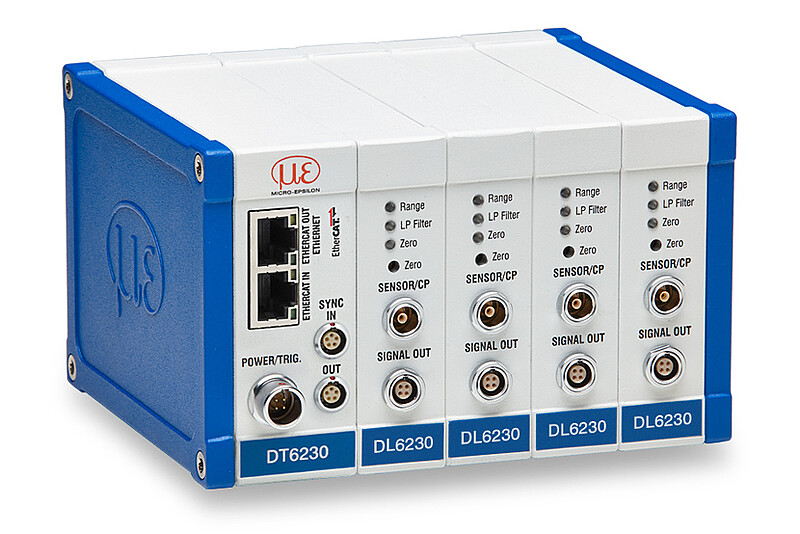

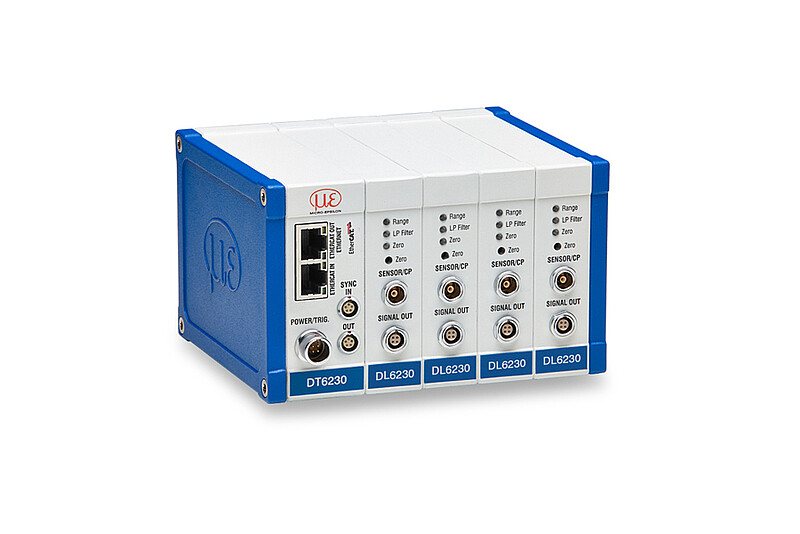

Kapacitivt mätsystem med hög upplösning: DT6220 / DT6230 kontroller med DL6230 demodulator

Den kapacitiva DL6230 demodulatorn används i mätuppgifter där hög upplösning krävs och kan även användas där synkronisering behövs. Förutom analoga utgångar är demodulatorn, beroende på kontrollermodell, även utrustad med Ethernet eller Ethernet/EtherCAT interface. Demodulatorn DL6230 är kompatibel med alla sensorer och kablar i capaNCDT-serien.

Egenskaper
  1. Upplösning dynamisk 0,005 % FSO (5 kHz)
  2. Bandbredd 5 kHz (-3 dB)
  3. Analog utgång 0…10 V (kortslutningssäker), 4…20 mA
  4. Digitalt Ethernet interface (med DT6220 kontroller); Ethernet och EtherCAT med DT6230 kontroller
  5. Specialtrimmning: upp till 3 gånger standard kabellängd
Nedladdningar

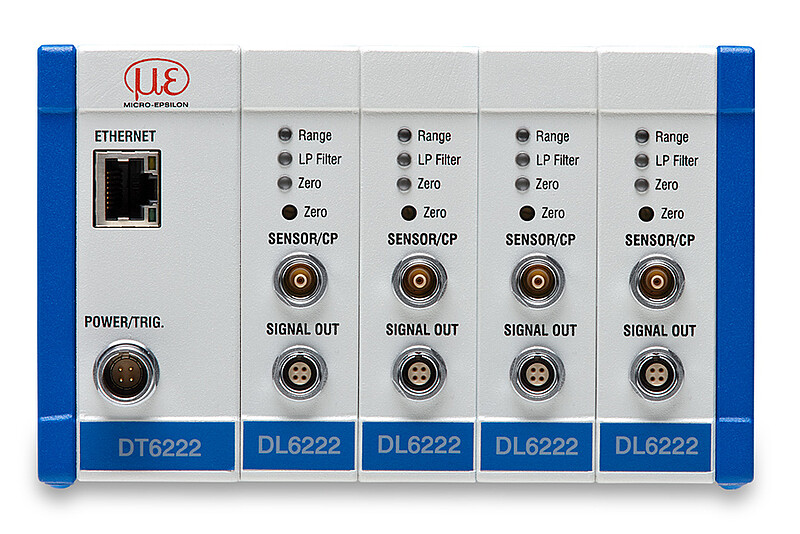

Kapacitiv kontroller för dynamiska mätuppgifter upp till 20 kHz (-3dB)

Kapacitiva kontrollern DT6222 används för dynamiska mätuppgifter. Med en bandbredd på upp till 20 kHz (-3dB) kan man göra ngogranna mätningar i snabba processer. Förutom analoga utgångar har kontrollern även digitalt Ethernet interface. Kontrollern DT6222 är kompatibel med alla sensorer och kablar i capaNCDT-serien.

Egenskaper
  1. Upplösning dynamisk 0,05 % FSO (20 kHz)
  2. Bandbredd 20 kHz (-3 dB)
  3. Analog utgång 0…10 V (kortslutningssäker), 4…20 mA
  4. Digitalt Ethernet interface
  5. Specialtrimmning: upp till dubbla standard kabellängden (med DL6222/ECL2 demodulator)
Nedladdningar

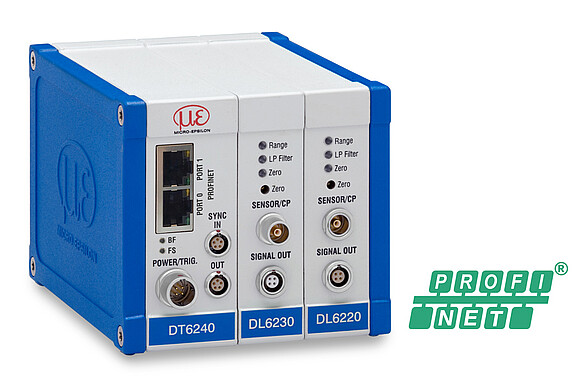

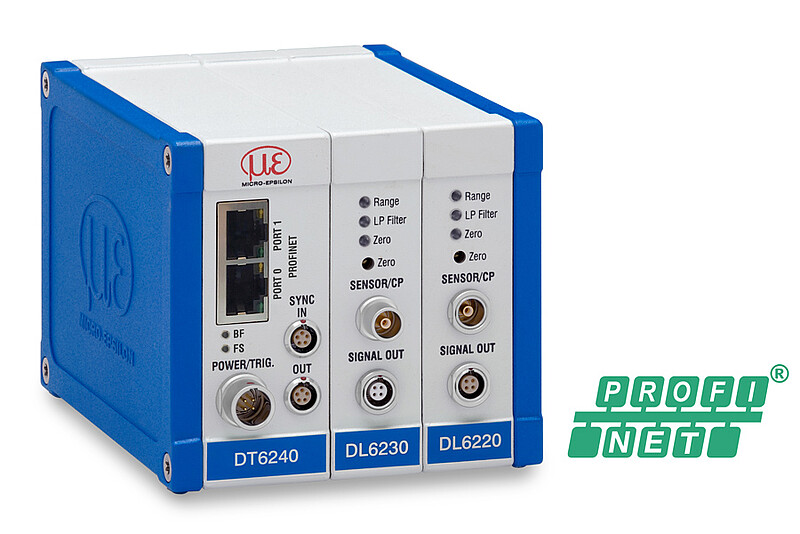

Capacitive standard measuring system with PROFINET: DT6240 controller with DL6220 and DL6230 demodulator

The DT6240 capacitive controller with integrated PROFINET Industrial Ethernet interface allows direct integration of the full sensor performance directly into your PLC via PROFINET without additional interface modules. The measuring system with modular design is particularly impressive due to its price-performance ratio. The DT6240 controller is compatible with all sensors and cables of the capaNCDT series.

Egenskaper
  1. Industrial Ethernet interface PROFINET
  2. Modular expandable up to 4 channels
  3. Synchronizable
  4. Resolution dynamic 0.005% d.m. (5kHz)
  5. Analog output 0 ... 10 V (short-circuit proof, 4 ... 20 mA)
  6. Special tuning: up to 3 times standard cable length
Nedladdningar

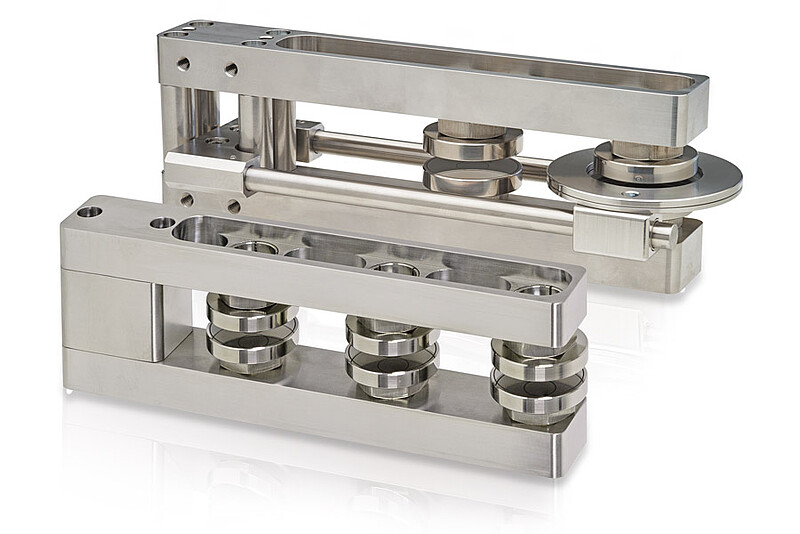

Monteringsbygel för dubbelsidig tjockleksmätning MA-CS-3/MA-CS-2-C

Monteringsbygeln har konstruerats för dubbelsidig tjockleksmätning med kapacitiva sensorer och hjälper till att rikta in mätpunkterna mot varandra. Med hjälp av bygeln ligger sensorerna exakt på en axel så att mätpunkterna är anordnade så att de överlappar. På så sätt förhindras en förskjuten mätning och ett tillförlitligt mätresultat med maximal precision uppnås. Monteringsbygeln har plats för upp till 6 sensorer. Två sensorer bildar ett mätställe.

Egenskaper
  1. Flerspårig tjockleksmätning vid upp till 3 ställen samtidigt
  2. Exakt mätning vid temperaturer på upp till 100 °C tack vare hög temperaturstabilitet
  3. Vakuumduglig
  4. Mycket kompakt konstruktion
  5. Enkel integration och montering i efterhand i existerande anläggningar
  6. Kompatibel med capaNCDT sensormodeller
  7. Kalibreringsbar version möjliggör en hög precision i tjockleksmätningen
Nedladdningar
