Exakt tjockleksmätning av elektrodbeläggningar och plastfilmer
Serien combiSENSOR sätter därmed nya standarder för beröringsfri tjockleksmätning. Den exakta sensorn kombinerar fördelarna med virvelströms- och kapacitiv sensorteknik i ett och samma hölje. Denna innovativa teknik möjliggör mikrometerprecis mätning av materialtjocklek, t.ex. på batteribeläggningar och plastfilmer. Materialtjocklekar så låga som 5 µm kan detekteras. Dessutom säkerställer den robusta konstruktionen att sensorerna fungerar tillförlitligt även i krävande industriella miljöer med höga temperaturer.
combiSENSOR-serien är den optimala lösningen för inline-tjockleksmätning av elektrodbeläggningar, belagda metaller och filmer med högsta precision och tillförlitlighet.
Speciella egenskaper
- Exakt tjockleksmätning av beläggningar och filmer från 5 µm
- Stabil mätning med 0,05 µm upplösning
- Integrerad funktion för bestämning av permittiviteten
- Integrerad temperaturdetektering för att mata ut sensortemperaturen
- Robust design, idealisk för höga omgivningstemperaturer
- Analogt gränssnitt, Ethernet/EtherCAT/PROFINET
- Enkel användning via webbgränssnitt
Robust version för krävande miljöer
Sensorerna i combiSENSOR-serien imponerar inte bara med sina tekniska prestanda utan också med sitt robusta utförande.
Det innebär att sensorerna även kan användas i krävande industriella miljöer med höga temperaturer på upp till 180 °C.
Oavsett om det gäller elektrodbeläggning, plastfilmer eller belagda metaller – combiSENSOR-serien är mångsidig och säkerställer konsekvent hög kvalitet i bandprocesser.

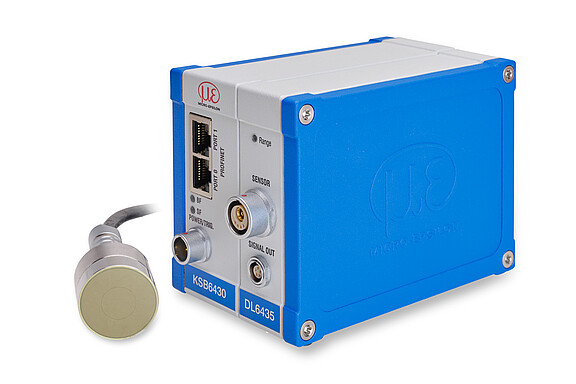

combiSENSOR KSB6430
Sensorsystem för exakt mätning av tjockleken på elektrodbeläggningar
- Ensidig tjockleksmätning av elektrodbeläggning
- Mätobjektets tjocklek: 5 µm till max. 3 mm
- Mätning på stålvalsar med krombeläggning
- Temperaturområde sensor -10 °C ... +180 °C
- Hög upplösning 0,05 µm
combiSENSOR KSB6430 mäter tjockleken på elektrodbeläggningar från en materialtjocklek på endast 5 µm. Tjockleken mäts på en krombelagd vals, på vilken materialet styrs. Tack vare sin robusta konstruktion och höga noggrannhet är KSB6430 idealisk för inline-tjockleksövervakning vid beläggning av batterifilm.

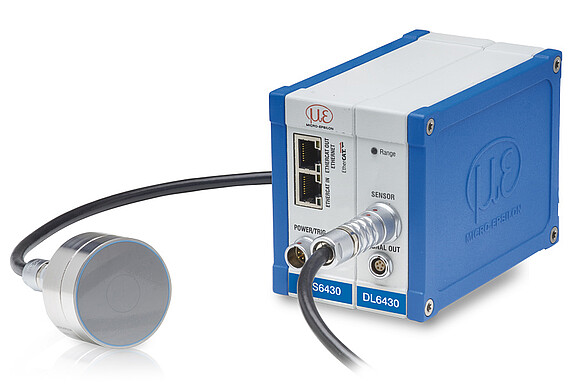

combiSENSOR KSS64x0
Sensorsystem för exakt tjockleksmätning av plastfilmer och ytbeläggningar
- Enkelsidig tjockleksmätning av plastfilm och belagda metaller
- Mätobjektets tjocklek: 40 µm till max. 6 mm
- Mätning på metallvalsar eller metallplattor
- Temperaturområde för sensor -10 °C ... +85 °C
- Hög upplösning 0,05 µm
combiSENSOR KSS64x0 möjliggör exakt, beröringsfri tjockleksmätning av icke-ledande material, t.ex. plastfilmer eller beläggningar på metalliska referensobjekt. Tack vare sin robusta konstruktion är sensorn idealisk för användning i en mängd olika industriella applikationer.

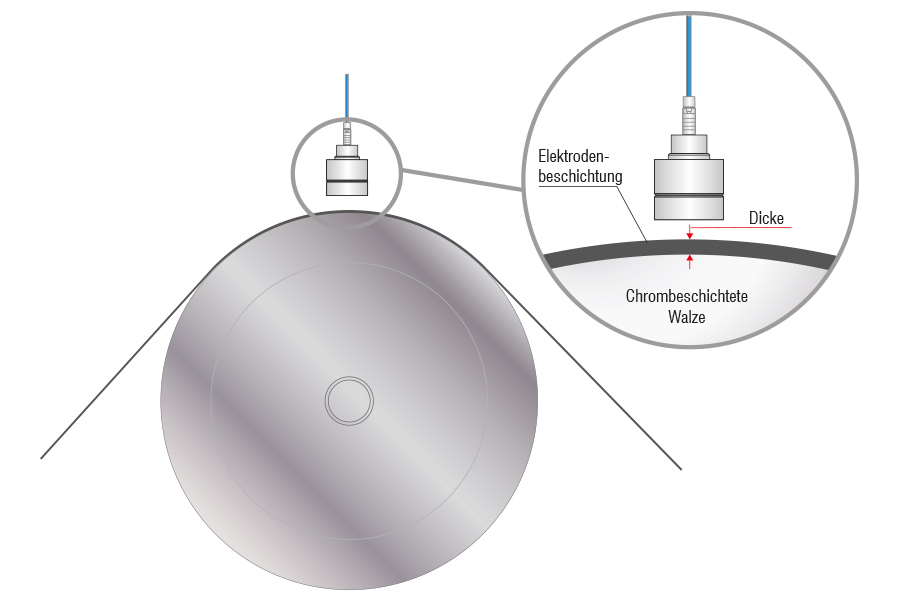

Mätprincip
combiSENSOR mäter beläggningens tjocklek med hjälp av en kapacitiv sensor som mäter avståndet till beläggningen och en virvelströmsensor som mäter avståndet till metallvalsen. Skillnaden mellan de två signalerna ger den totala tjockleken på den belagda filmen, medan mekanisk påverkan kompenseras automatiskt .
