thermoIMAGER TIM QVGA/VGA

Infraröda miniatyrkameror med hög upplösning

thermoIMAGER

Exakt övervakning och kontroll av temperaturkritiska processer från -20° C till 900° C

thermoIMAGER TIM QVGA/VGA

Infraröda miniatyrkameror med hög upplösning

thermoIMAGER

Exakt övervakning och kontroll av temperaturkritiska processer från -20° C till 900° C

Värmekamera för industriell temperaturövervakning

TIM-värmekameror är konstruerade för beröringsfri mätning av yttemperaturer från -20 ° C till 900° C. De möjliggör effektiv övervakning och kontroll av temperaturkritiska processer både med låga temperaturer (t.ex. i kylkedjor) och med mycket höga temperaturer (t.ex. vid glas- och metallbearbetning). Den höga värmekänsligheten gör dessa infraröda kameror idealiska för exakta och dynamiska mätuppgifter. Olika prestandaklasser gör att en lämplig modell kan väljas för varje applikation. Kameran ansluts via USB-gränssnitt, vilket också ger strömmatningen.

logo

Detaljer

  1. Temperaturområde: från -20 °C till 900 °C
  2. Lång användningstid tack vare berörings- och slitagefri mätning
  3. Idealisk för OEM-applikationer
  4. Termografering i realtid med licensfri mjukvara
  5. Kompakt design inkulsive USB-port / tillval Gigabit Ethernet
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
×
Din begäran om: thermoIMAGER
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

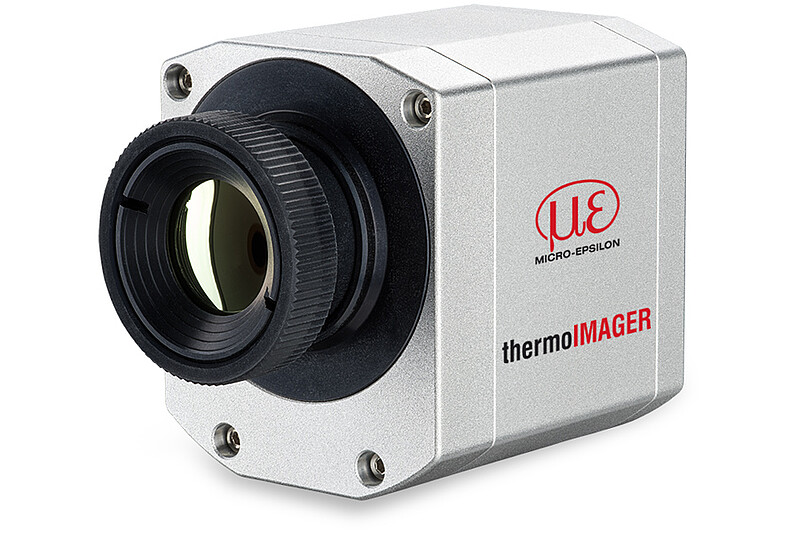

Värmekamera med hög upplösning och känslighet

Den nya värmekameran ThermoIMAGER TIM QVGA erbjuder extremt hög optisk upplösning på 382 x 288 pixlar. Kameran ger knivskarpa bilder och är därför idealiskt för mycket små föremål som knappt kan upptäckas med vanliga kameror. Den termiska känsligheten på 75 mK möjliggör pålitlig detektion av de minsta temperaturskillnaderna. Kameran är emellertid mycket liten och flexibel och täcker ett stort temperaturområde -20° C upp till 900° C.

Egenskaper
  1. Mätområden: -20 till 100 °C / 0 till 250 °C / 150 till 900 °C
  2. Optisk upplösning 382 x 288 pixlar
  3. Spektralområde 8 till 14 µm
  4. Utmärkt termisk känslighet (NETD): 75 mK
  5. Bildinspelning i realtid 80 Hz
  6. Strömförsörjning och drift via USB
  7. Den minsta värmekameran i sin klass (45 x 45 x 60-75 mm)
  8. IP67
  9. Digital kommunikation via RS232 eller DLL för programintegration

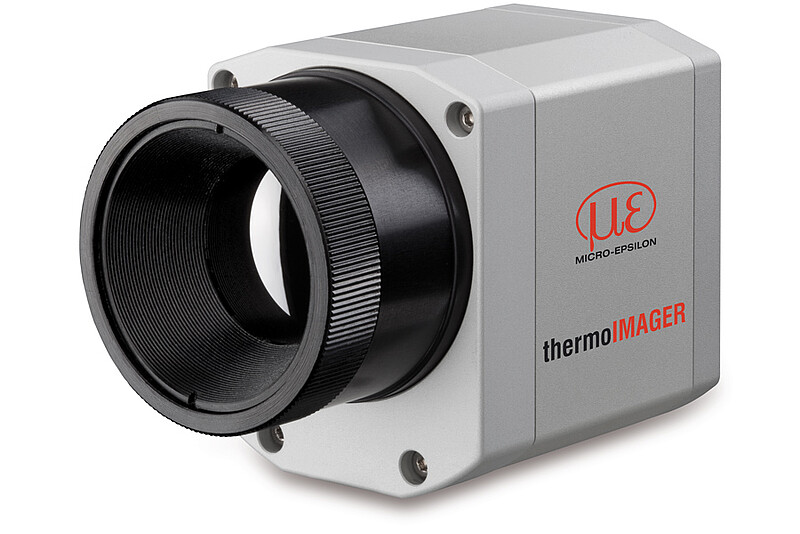

Världens minsta mätande VGA IR-kamera

thermoIMAGER TIM VGA är den minsta VGA-upplösta värmekameran i världen med fullt mätande och kalibrerade pixlar över hela bildytan på 640 x 480 pixel. Med en dimension av endast 46x56x76-100 mm och en vikt på endast 269 - 340g (inkl. optik) är thermoIMAGER TIM VGA en av de mest kompakta värmekamerorna på marknaden. Kameran levereras som standard med den kraftfulla mät- och analysprogramvaran TIM Connect.

Egenskaper
  1. Mätområden: -20...100°C | 0...250°C | 150...900°C
  2. Optisk upplösning: 640 x 480 pixel
  3. Spektralområde: 8...14 µm
  4. Utmärkt termisk känslighet på 40mK (NETD)
  5. Utbytbara objektiv med 33°, 90° FOV
  6. Realtids IR-filmning med 32Hz bildfrekvens
  7. Spänningsmatning och datakommunikation via USB
  8. Extremt lätt, robust och kompakt design
  9. Analog in- och utgång och triggerinterface
  10. Skyddsklass IP67

PC-lösning för termoIMAGER TIM-applikationer

TIM NetPCQ är en professionell, inbyggd industriell PC-lösning med passiv kylning (fläktlös) för termoIMAGER-applikationer och kan monteras direkt på DIN-skenan. NetPCQ och TIM-kameran kan användas i kombination som ett fristående system. Fjärrunderhåll via Ethernet är möjligt. Data som tillhandahålls av TIM-kameran kan lagras direkt på NetPCQ där kundspecifik programvara också kan installeras.

Egenskaper
  1. Kompatibel med alla thermoIMAGER TIM-modeller
  2. Upp till 80 Hz (TIM QVGA), upp till 32 Hz (TIM VGA) bildhastighet
  3. TIMConnect mjukvara ingår
  4. Monitor via VGA (analog)
  5. Integrerad watchdog funktion
  6. Optioner: upp till 20 m USB-kabel, högtemperatur USB-kabel, förlängning upp till 100 m Ethernet-kabel

Extemt lätt, robust och kompakt

ThermoIMAGER stänger klyftan mellan handhållna värmekameror och enheter för stationär användning. Den lätta, kompakta designen gör dem idealiska för både mobila och stationära applikationer.

logo

Enkel processintegration

Avancerade gränssnittskoncept möjliggör integration av de infraröda kamerorna i nätverk och automatiserade system:

  • USB-kabelförlängning upp till 100 m via Ethernet eller upp till 10 km via optisk fiber
  • Processgränssnitt (PIF) som analog ingång/utgång (0/4-20 mA) och digital utgång (potentialfri reläutgång)
  • Mjukvarugränssnitt via Dynamic-Link-Library (SDK) och COM port

Licensfri mjukvara

TIM Connect real-time software är en högpresterande termografiprogramvara som levereras tillsammans med varje infraröd kamera. Programvaran möjliggör parameterinställning av kameran samt automatisk process- och kvalitetsstyrning. Individuella gränsvärden kan ställas in beroende på respektive process. Den medföljande fria programvaran är kompatibel med Windows 7 och 10.

Stort temperaturmätområde

Värmekameror från Micro-Epsilon är lämpliga för temperaturmätning från -20 ° C till 900 ° C d.v.s. från låga temperaturer som förekommer i kylkedjor eller laboratorier till de högsta temperaturerna i applikationer inom metallbearbetning.
