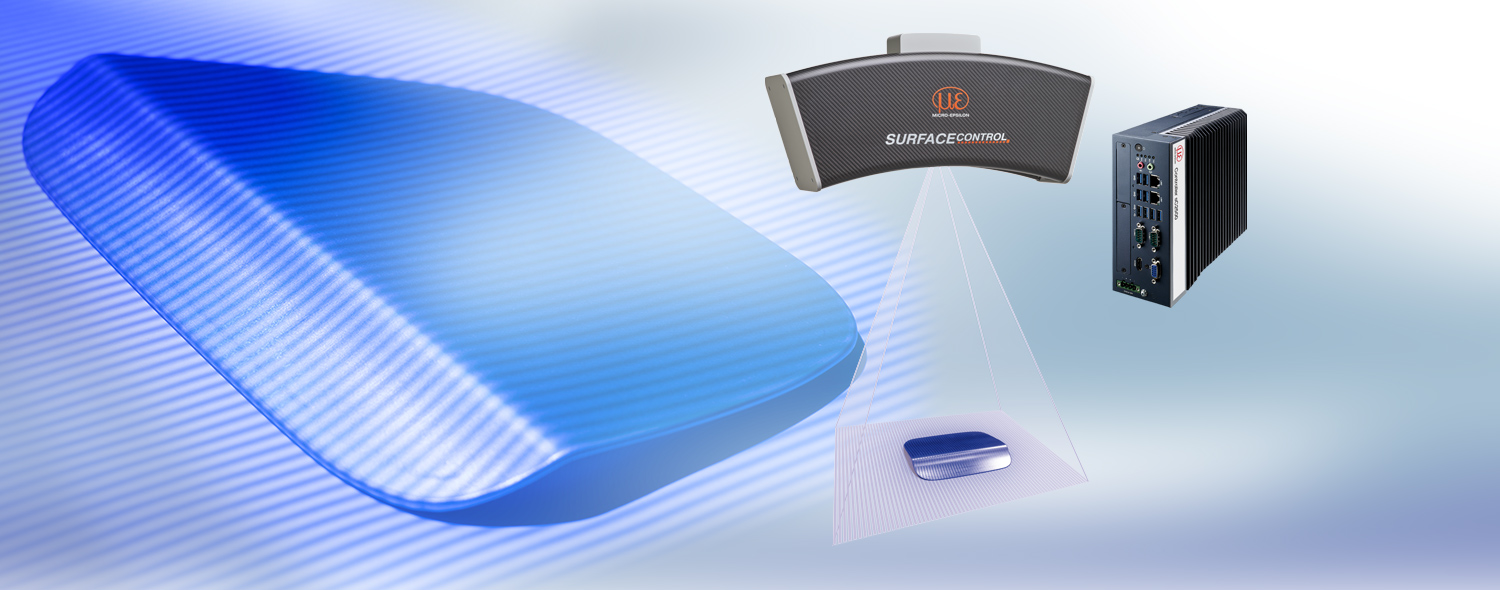

surfaceCONTROL 3D 2500

3D-snapshopsensor för inspektion av ytor på stora mätobjekt

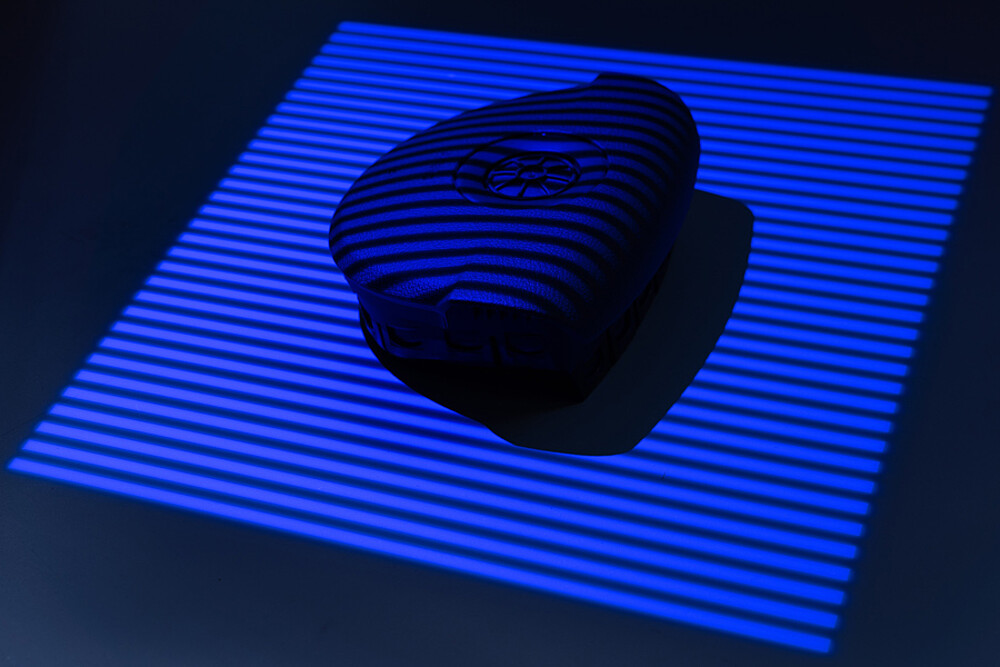

SurfaceCONTROL 3D 2500 snapshopsensor används vid 3D-mätningar för inspektion av geometri, form och ytor på diffust reflekterande mätobjekt. Sensorn kan användas i både automatiserade in-line och at-line inspektioner. Kantljusprojektionen möjliggör direkt 3D-mätning. Sensorn kännetecknas av sitt stora mätområde samt ett stort mätdjup på upp till 300 mm med en repeterbarhet på upp till 3,0 µm. Bilderna överförs till den externa styrenheten där de bearbetas till 3D-data. Tre modeller täcker olika mätområden.

logo

Detaljer

  1. Stora föremål max 650 x 495 mm
  2. Stort mätdjup upp till 300 mm
  3. Förvärvstid från 0,5 s
  4. Högsta precision upp till 0,5 μm
  5. Digitala gränssnitt (via styrenhet 2500): GigE Vision/GenICam
  6. Digitala gränssnitt (via 2D/3D-gateway): Gigabit Ethernet (GigE Vision / GenICam) / USB2.0 / PROFINET */ EtherCAT */ EtherNet/IP *
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Georgios Mousiadis
kontakt formulär
Rickard Edvardsson
kontakt formulär
Jakob Geisler
kontakt formulär
Din begäran om: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

Den nya generationens 3D-mätning

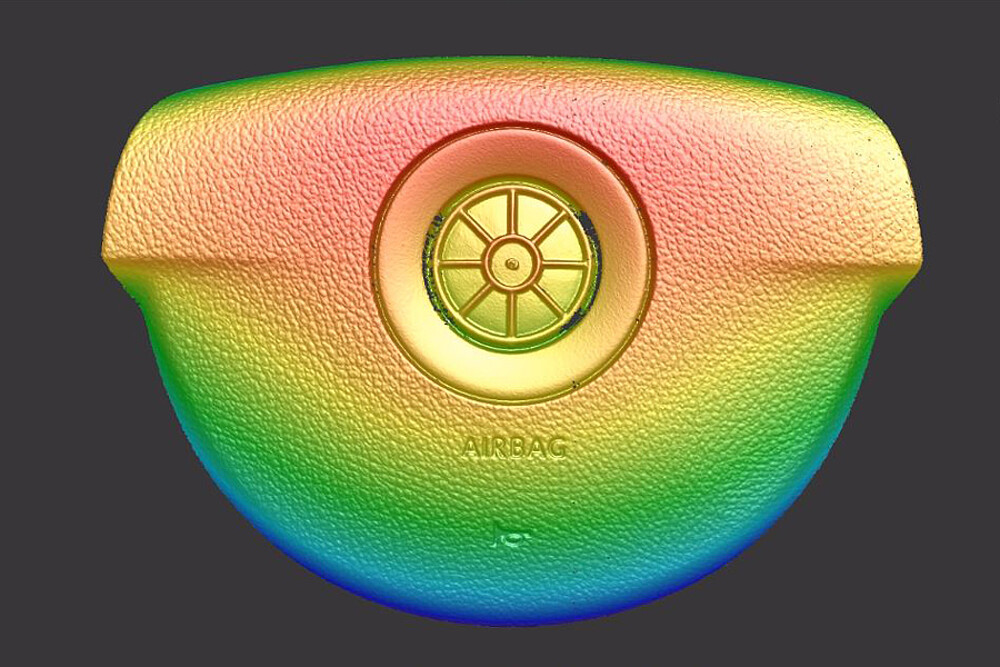

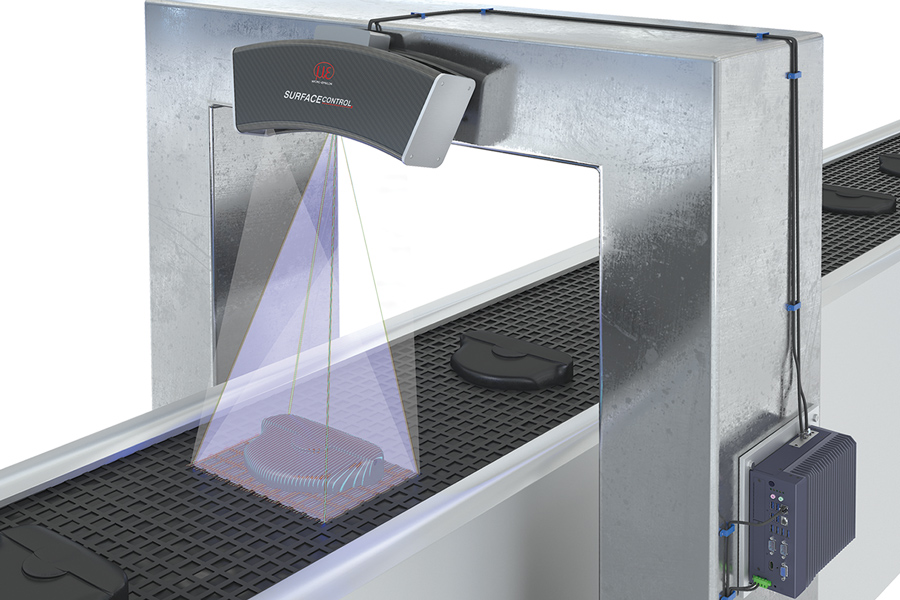

SC2500-styrenheten erbjuder snabb datautmatning via Gigabit Ethernet-gränssnitt. 2D/3D Gateway II stöder EtherNet/IP, PROFINET och EtherCAT-anslutningar. 3DInspect, DefMap3D och InspectionTools är kraftfulla mjukvaruverktyg som möjliggör exakta 3D-mätningar och ytinspektion. GigE Vision-kompatibilitet möjliggör också enkel integrering i tredje parts bildbehandlingsprogram. Den omfattande SDKn för kundprogramvaruintegration avrundar mjukvarupaketet.

Applikationsexempel

  • 3D-inspektion av geometri, form och yta
  • Automation, produktions- och processövervakning samt kvalitetskontroll
  • Beröringsfri mätning på diffust reflekterande mätobjekt & Go process
  • Inspektion av form, position och yta
