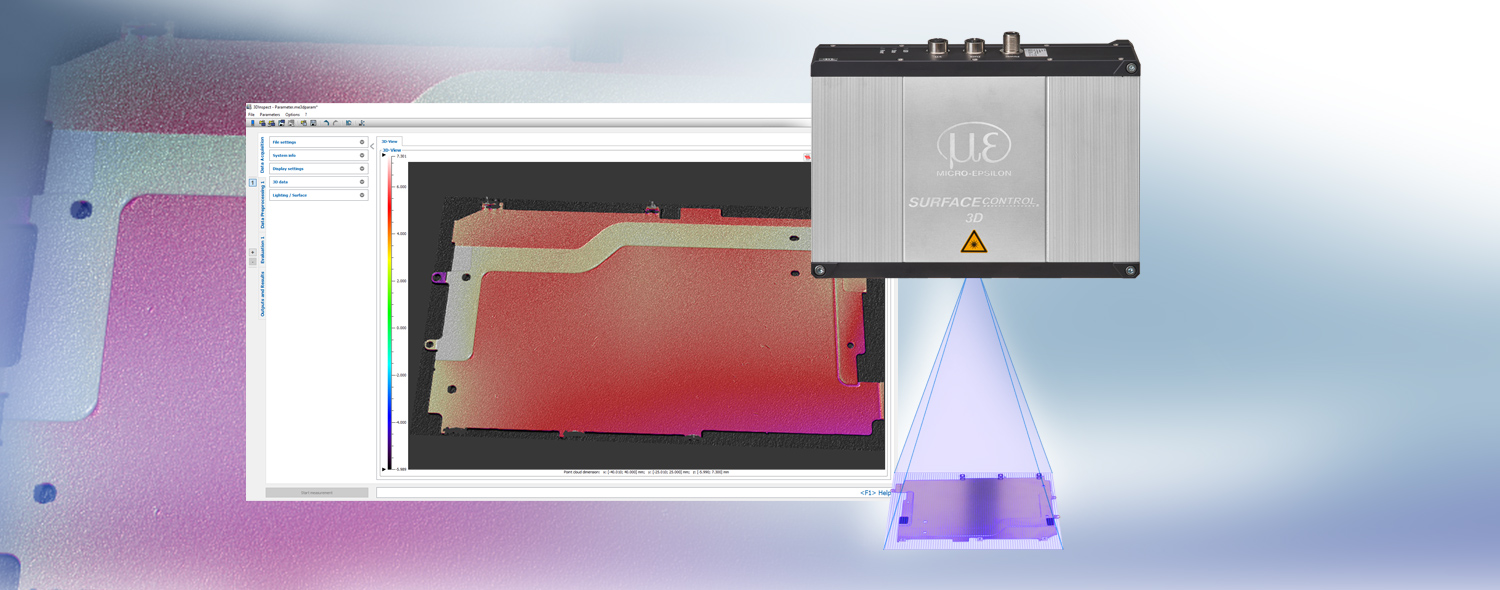

Högpresterande 3D snapshot-sensor för industriella mät- och inspektionsuppgifter
Högpresterande surfaceCONTROL 3D 3200 snapshot-sensorn är idealisk för användning i industriella applikationer. Sensorn utför automatiserade inline 3D-mätningar och inspektion av geometri, form och yta på diffust reflekterande ytor. Sensorn kännetecknas av kompakt design och hög mätnoggrannhet i kombination med hög databehandlingshastighet. Med en hög repeterbarhet på Z-axeln på upp till 0,4 µm är sensorn idealisk för exakta 3D-mätnings- och inspektionsuppgifter. Två olika mätområden täcker olika mätfält.
Detaljer
- Förvärvstid från 0,3 s
- Micron ögonblicksbilder för stora mätfält
- Högsta precision upp till 0,4 μm
- Digitala gränssnitt (integrerade): GigE Vision /GenICam
- Digitala gränssnitt (via 2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP*
- Digitala in-/utgångar: 4 digitala I/O för vilka parametrar kan ställas in (för extern trigger, sensorstyrning, utmatning av sensortillstånd)
Högexakt 3D-sensor för minimala mätobjekt

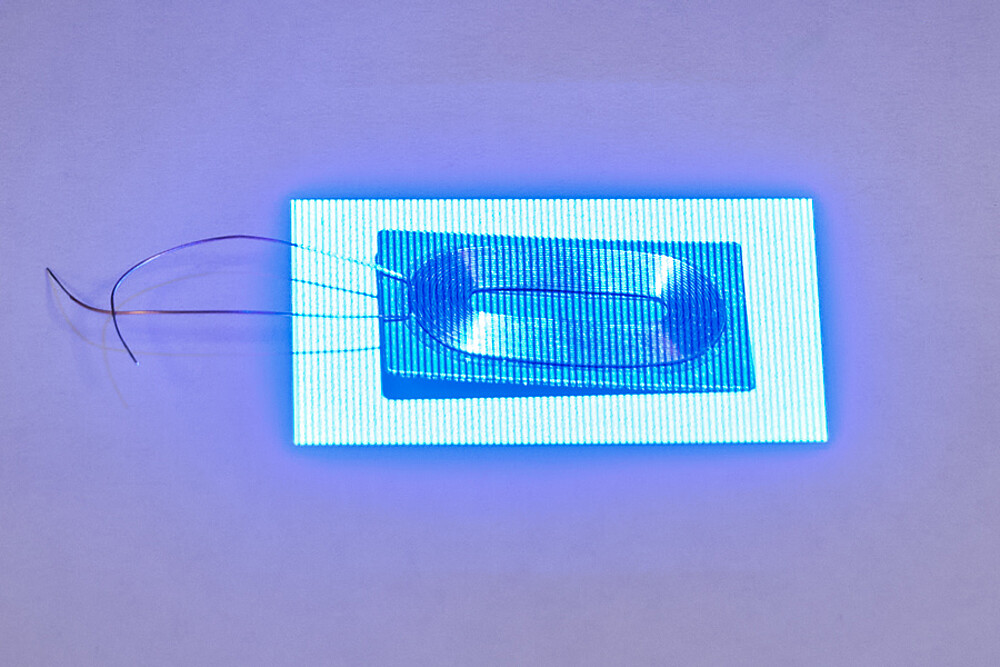

Med det mindre mätområdet på 30 x 18,5 mm registrerar surfaceCONTROL 32x0-30 till och med mycket fina 3D- och ytstrukturer mycket exakt och tillförlitligt. Den höga upplösningen i z liksom den exakta repeterbarheten möjliggör högexakta mätningar. Dessutom kan mycket små objekt detekteras med ett arbetsavstånd på 130 mm, medan en hög XY-upplösning från 16 µm sörjer för en ännu mer exakt registrering.
240 mm större mätområde med utmärkt precision i Z
Med mätområdet på upp till 245 x 180 mm registrerar surfaceCONTROL 35x0-240 strukturer och detaljer på större målobjekt med mycket stor precision. Tack vare det stora z-mätområdet på 240 mm är sensorerna utmärkt lämpade för applikationer med stora mätvolymer. Den höga upplösningen på 5 µm i z i samspel med det större mätområdet möjliggör maximal precision för mångsidiga tillämpningar, t.ex. kontroll av bipolära plattor för bränsleceller.
Nya generationens 3D-mätningar
Utöver den snabba datautgången har surfaceCONTROL 3D 3200 även ett IO-gränssnitt. EtherNet/IP, PROFINET och EtherCAT är tillgängliga genom att använda 2D/3D Gateway II. 3D GigE Vision-kompatibilitet möjliggör också enkel integrering i tredje parts bildbehandlingsprogram. Den omfattande SDKn för kundprogramvaruintegration avrundar mjukvarupaketet.
Applikationsexempel
- 3D-inspektion av geometri och form

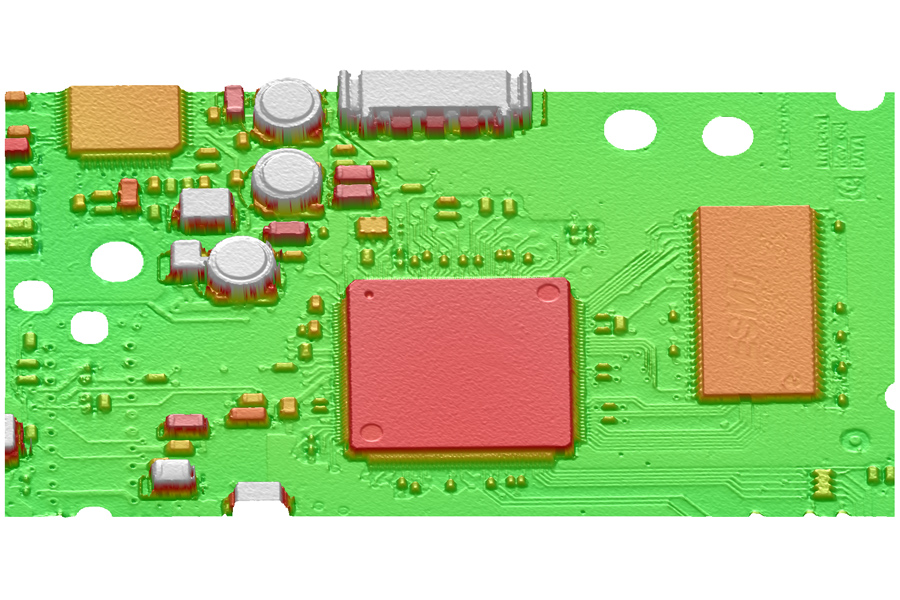

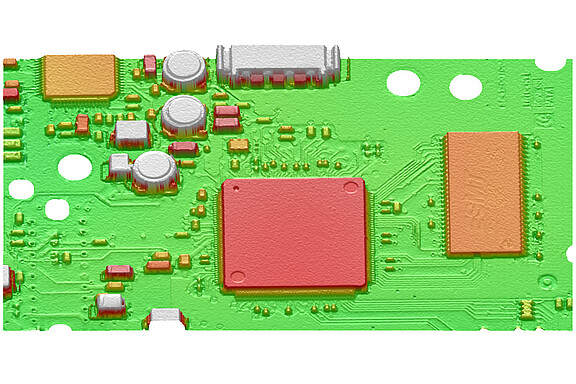

- Inspektion av elektroniska komponenter
- Automation, produktions- och processövervakning samt kvalitetskontroll
- Beröringsfri mätning på diffust reflekterande ytor & Go process
- Inspektion av form, position och yta.
Programvara 3DInspect för 3D-mätningar och inspektion
Programvaran 3DInspect är ett kraftfullt verktyg för inställning av sensorparametrar och industriella mätuppgifter. Denna programvara överför mätdata från sensorn via Ethernet och tillhandahåller data i tredimensionell form. 3D-data bearbetas, utvärderas och bedöms vidare med mätprogram 3DInspect på datorn som vid behov loggas och överförs via Ethernet till en styrenhet. Om det behövs kan 3D-data sparas med programvaran. Dessutom är inställningen och konfigurationen av sensorn möjlig via programvaran. För anslutning till ett automatiseringsgränssnitt är det funktionella tillägget 3DInspect Automation möjlig vid användning av SC3210 -sensorerna som också omfattar omfattande dataloggning.
