3DInspect: mjukvara

Kraftfull mjukvara för punktmoln i 3D

3DInspect: kraftfull mjukvara för alla Micro-Epsilon 3D-sensorer

3DInspect är ett enhetligt och användarvänligt mjukvaruverktyg för alla 3D-sensorer från Micro-Epsilon. Parametrering av 3D-sensorerna och insamling av mätdata sker direkt i 3DInspect-mjukvaran. Kraftfulla verktyg möjliggör inriktning och filtrering av punktmolnet, intuitiv identifiering och val av relevanta områden samt kombination av program. 3D-punktmolnen kan bearbetas vidare på valfritt sätt och registrerade mätvärden överföras till styrsystemet.

Den kraftfulla mjukvaran för alla 2D-/3D-sensorer. Användarvänlig. Prestandastark. Universell.

logo

Speciella egenskaper

  1. En mjukvara för alla Micro-Epsilon 3D-sensorer
  2. Hög kompatibilitet
  3. Hög flexibilitet för online- och offline-utvärdering
  4. Enkel användning via intuitivt gränssnitt
  5. Äkta 3D-utvärdering, inte bara 2,5D
  6. Objektextraktion i 3D
  7. Direkt återkoppling vid algoritmer
  8. Direkt utmatning till styrsystem (UDP, TCP, Modbus, Ethernet/IP, Profinet, EtherCAT)
  9. Nyhet: ytinspektion
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

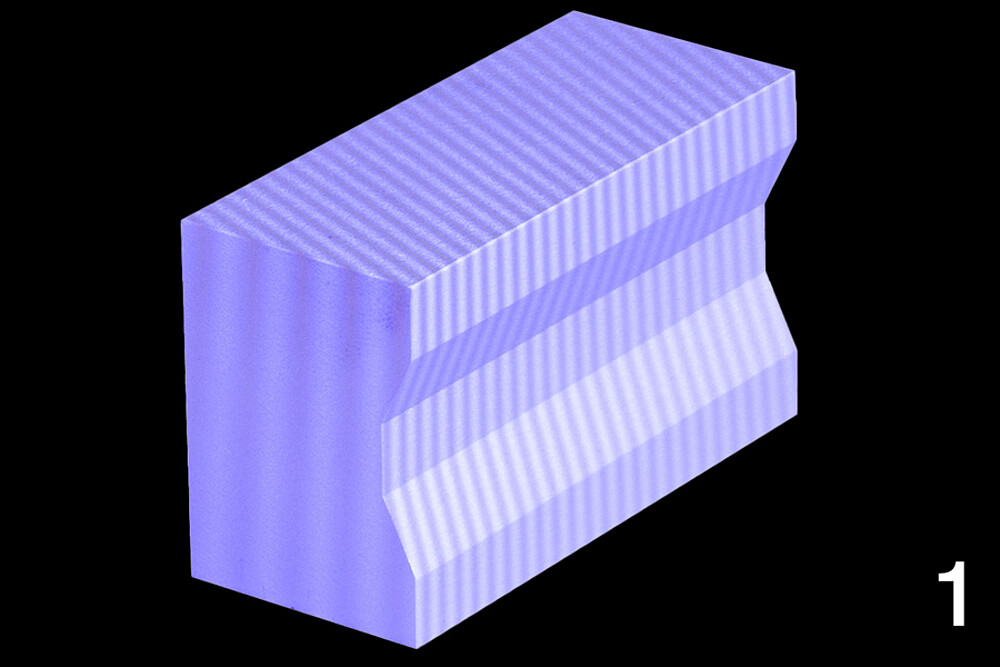

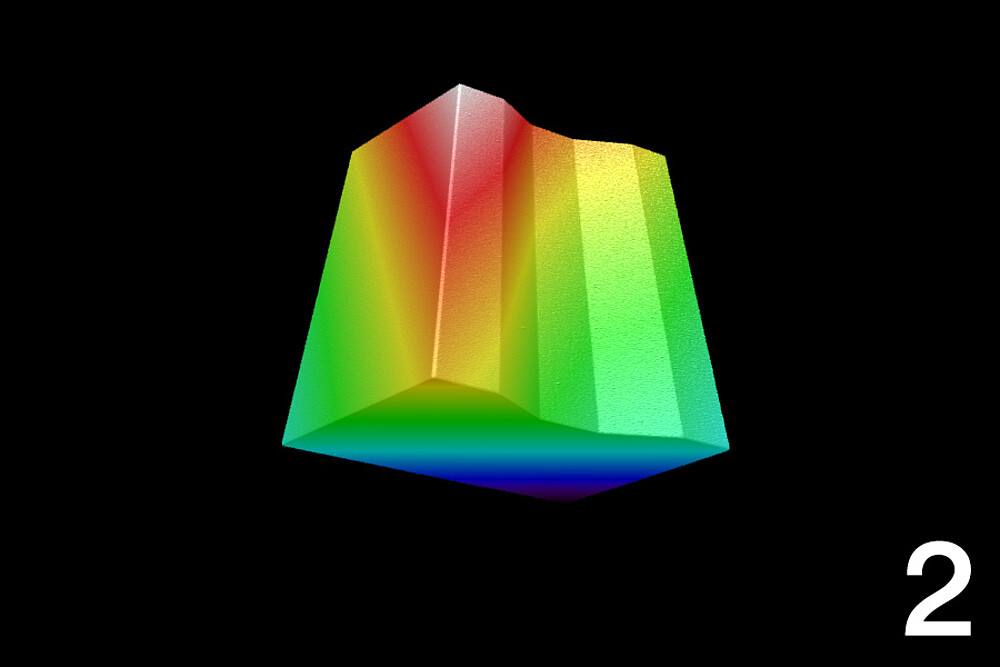

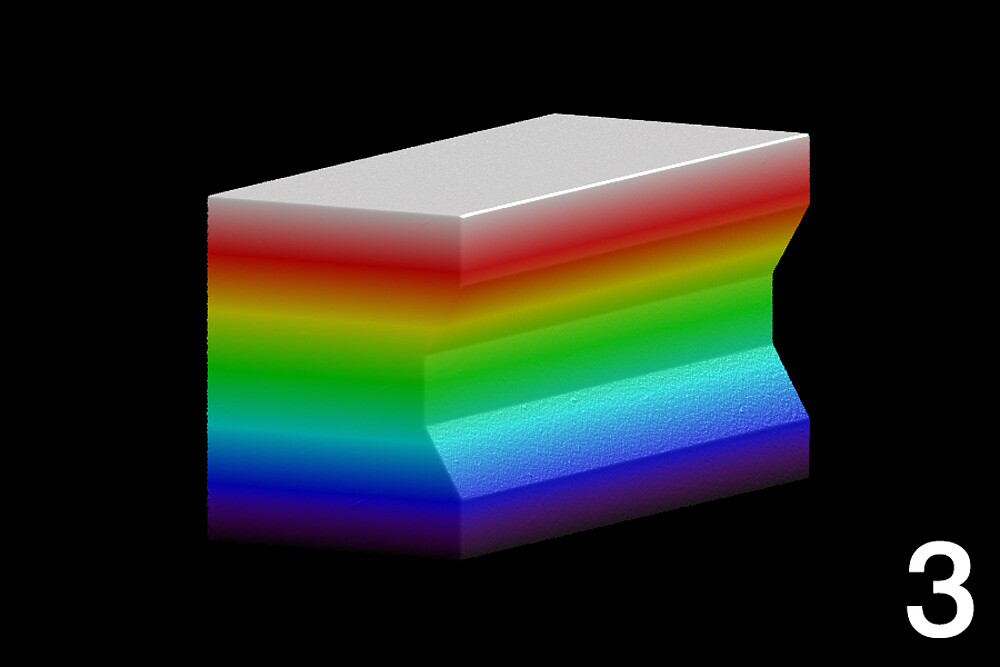

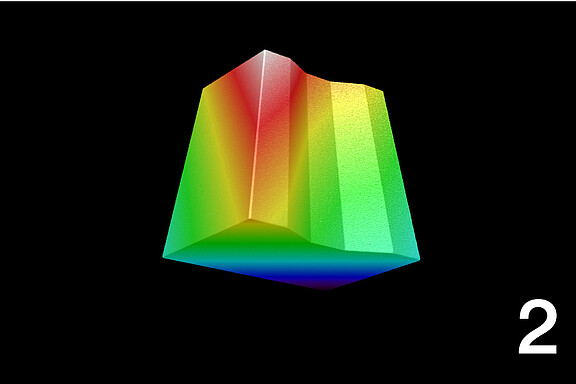

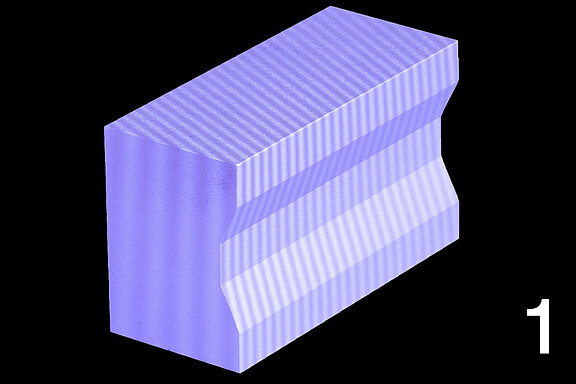

Valid3D: äkta 3D-punktmoln utan dataförlust för geometrisk mätning

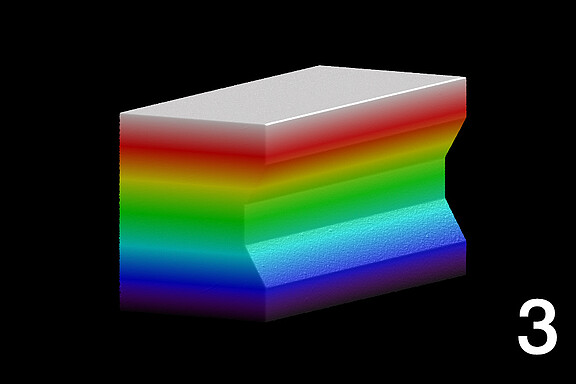

Den unika Valid3D-tekniken möjliggör förlustfri återgivning och bearbetning av punktmoln. Därmed kan skannade 3D-objekt flyttas fritt i koordinatsystemet.

Fördelar:

  • Realistisk 3D-avbildning av kontrollobjektet utan dataförlust
  • Analys och utvärdering av hela testobjektet
  • Äkta 3D-data i stället för 2,5D-utvärdering

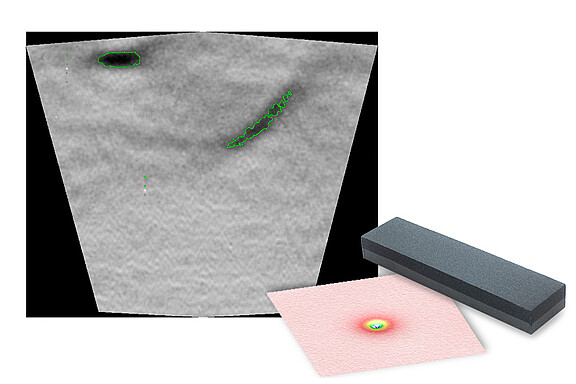

NYHET: Licenstillägg – 3DInspect 3.0 för ytinspektion

Med funktionsutvidgningen för ytinspektion går det att identifiera avvikelser från en homogen yta. Därmed kan 3DInspect 3.0 användas för digital kvalitetskontroll. Kontrollen sker enligt fördefinierade kriterier, vilket eliminerar subjektiv påverkan. Det möjliggör tidig upptäckt av fel.

Viktiga nyheter:

  • Digital brynsten: Simulerar en fysisk brynsten. Hög precision med hög repeterbarhet
  • Digital Master: objektiv jämförelse mellan bör- och är-värden med godkända delar (inklusive beaktad varians)
  • Feldetektion med sorterings- och räknefunktion: automatisk felidentifiering och höjdbedömning

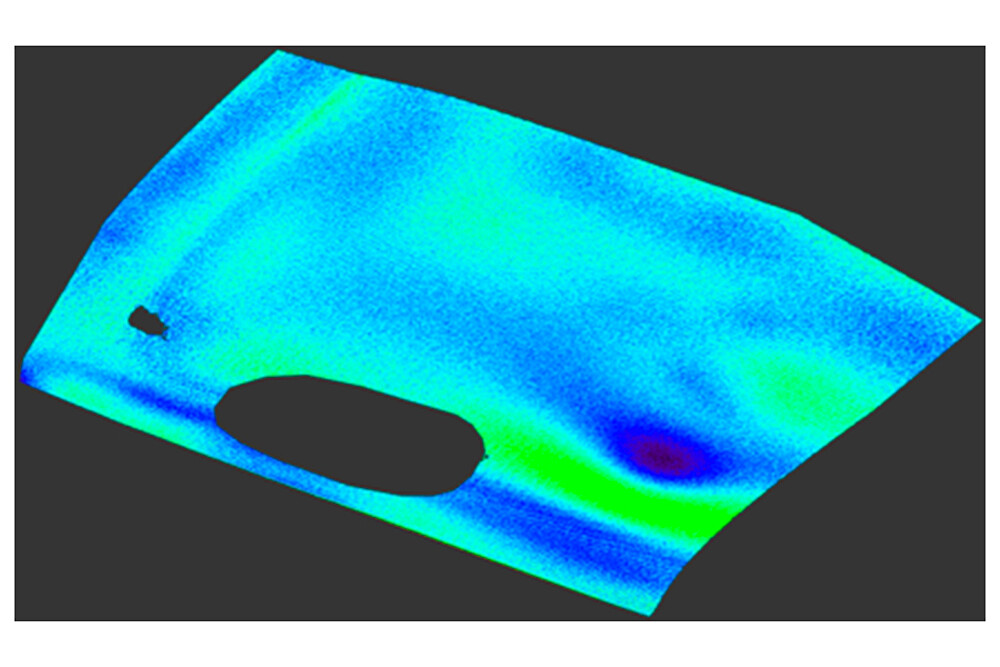

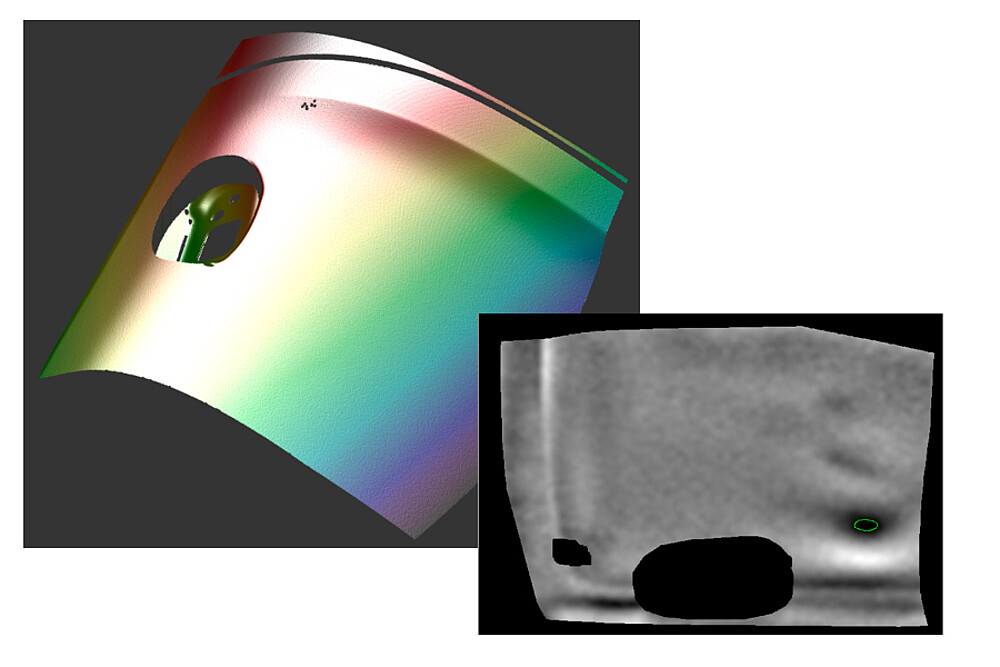

Komponentkontroll på en ny nivå tack vare digital Master

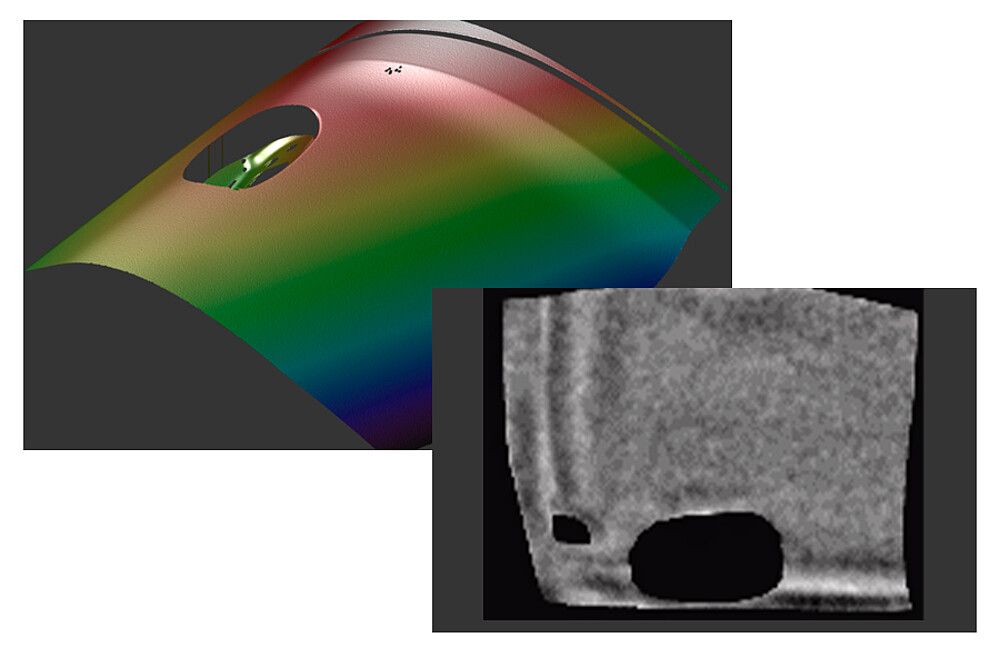

Inlärning av en digital master möjliggör en bör-är-jämförelse. Flera OK-delar sammanförs till en masterfil. Därefter kan de komponenter som ska kontrolleras jämföras och analyseras mot denna masterfil.

3DInspect Basmjukvara
för kostnadsfri hämtning
Funktionsutökning
”Automatisering”
Funktionsutökning
”Ytinspektion”
Sensorparametrisering
Visning av 3D-punktmoln
Utvärdering av 3D-data
Styrning av mjukvaran via SPS
Sändning av mätresultat till styrsystemet/programvaran
Dataregistrering

Förbehandling defektdetektering
(trendborttagning, digital brynsten, digital master)

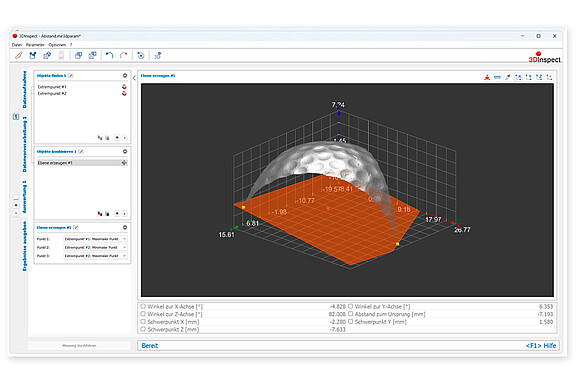

Kraftfulla program för 3D-utvärdering

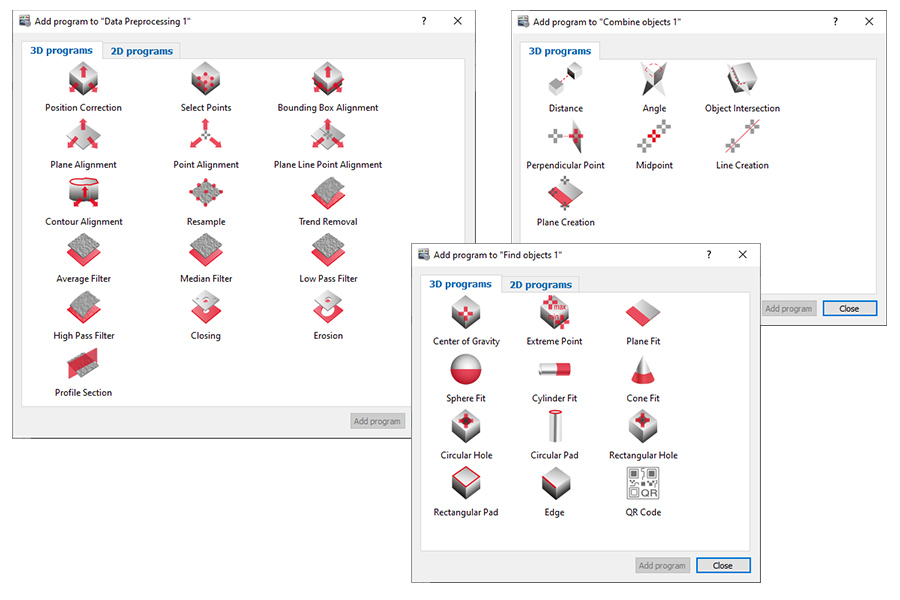

3DInspect överför mätdata från sensorn via Ethernet till en PC och visar dem tredimensionellt. Programvaran har kraftfulla mätfunktioner för vidare bearbetning, analys och utvärdering. De färdigdefinierade mätprogrammen är indelade i kategorierna ”Dataförbehandling”, ”Hitta objekt” och ”Kombinera objekt” och erbjuder många inställningsmöjligheter, till exempel:

  • Enkel inriktning av punktmolnet
  • Filtrering av hela punktmolnet för utjämning och optimering
  • Trendborttagning, digital brynsten och digital master för ytinspektion
  • Enkel val av målområde (ROI), till exempel kant, mittpunkt, maximal punkt, frontyta
  • Beräkningsprogram för avstånd, höjd, vinklar och radier
  • Feldetektion med sorterings- och räknefunktion
  • Signalutgång OK/ej OK

Den enkla vägen till din 3D-utvärdering
