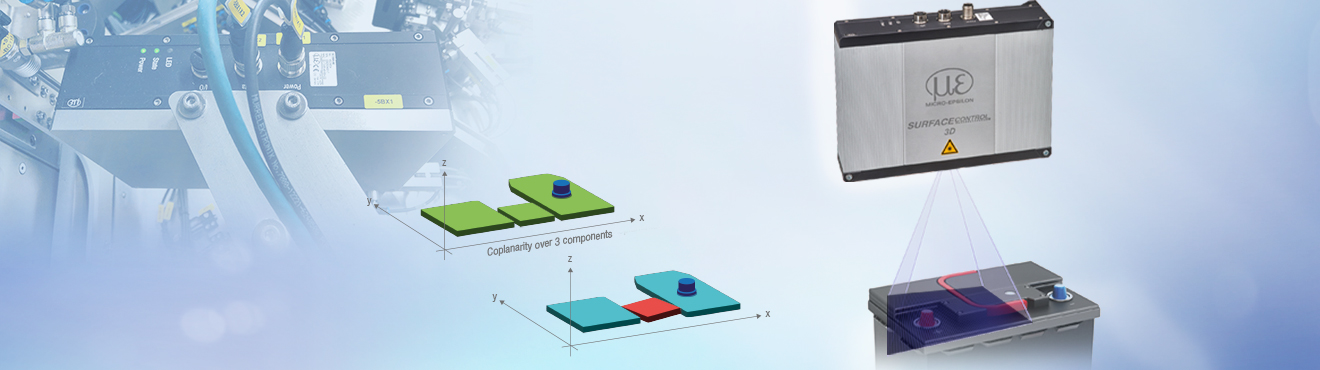

Exakt mätning av anslutningsklämmorna är av avgörande betydelse vid tillverkningen av batterier. Efter svetsning av polklämma, shunt och brygga kontrolleras dessa tre komponenters koplanaritet med hjälp av 3D-snapshot-sensorn surfaceCONTROL 3500-80.

surfaceCONTROL 3500-80 integreras direkt i produktionslinjen på det roterande indexeringsbordet. Sensorn, som är placerad ortogonalt mot mätobjektet, genererar ett exakt 3D-punktmoln inom några millisekunder. Dessa data överförs via ett Gigabit Ethernet-gränssnitt till kundens egen programvara (Viper Vision från Gefasoft), bearbetas och koplanariteten beräknas.

Sensorn erbjuder särskilt hög datakvalitet och säkerställer därför exakta resultat. Tack vare den kompakta, inline-kompatibla designen krävs ingen extra kontrollerenhet, vilket sparar utrymme och kostnader. Dessutom möjliggör det stora synfältet på 80 mm x 50 mm effektiv mätning.
