Inom elektroniktillverkningen ställs särskilt höga krav på tillverkningsnoggrannhet – särskilt när det gäller planaritet hos substrat som kretskort (PCB) och flexibla kretsar (FPC). Även minimala avvikelser kan orsaka allvarliga störningar i bearbetningsprocessen.

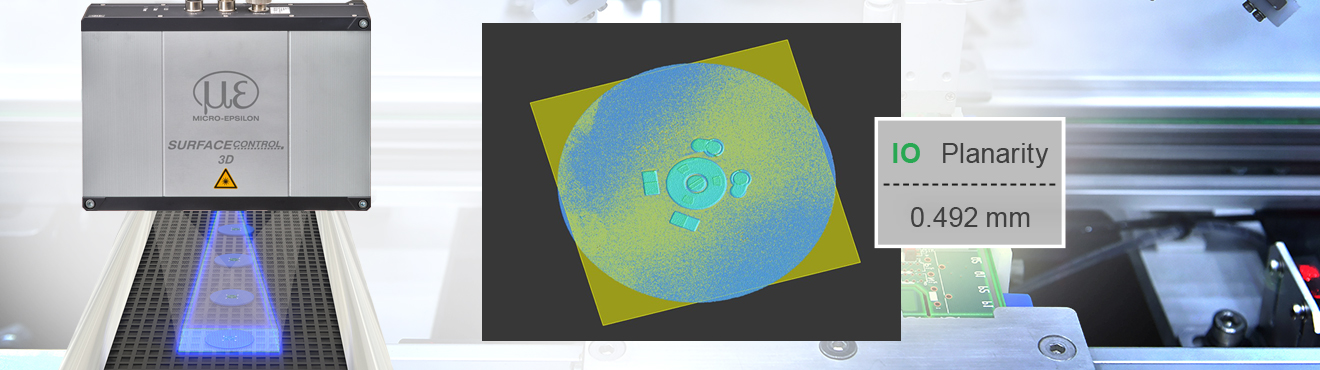

För tillförlitlig planhetskontroll används surfaceCONTROL 3D-sensorerna med hög upplösning. Dessa registrerar även de minsta höjdskillnader med högsta precision och möjliggör därmed en fullständig analys av substratens planaritet – inline och i realtid. Samtidigt kan de sömlöst integreras i befintliga produktions- och automationslinjer och säkerställer därigenom en genomgående, kvalitetssäkrad process.

surfaceCONTROL 3D-sensorerna registrerar kompletta ytor i en enda inspelning. Utifrån 3D-snapshots genereras ett högupplöst punktmoln som utgör en digital höjdmodell av ytan. Den uppnådda repeterbarheten på upp till 0,25 µm möjliggör detektering av ytterst små planaritetsavvikelser. Olika mätfält möjliggör dessutom anpassning till substrat med en mängd olika format och geometrier.

För integration i automatiserade produktionslinjer erbjuder sensorerna en högpresterande gränssnittsarkitektur. Förutom Gigabit Ethernet för snabb dataöverföring har de digitala I/O-portar samt, som tillval, en gateway som möjliggör anslutning till industriella fältbussar som PROFINET, EtherCAT och EtherNet/IP. Den höga mäthastigheten möjliggör användning i Stop&Go-processer på transportband eller rundtaktsbord.
