Kanyler är metalliska, ihåliga nålar som ofta är monterade på ett kanylnav av plast, vilket vanligen ansluts till en spruta. Kanylens ände är oftast snedslipad för att skapa ett litet snitt när den tränger in i vävnad. Vid tillverkningen av kanyler är korrekt inriktning och exakt måttnoggrannhet viktiga kvalitetskriterier. Redan minimala avvikelser kan i onödan skada patientens vävnad samt öka risken för blödningar eller infektioner.

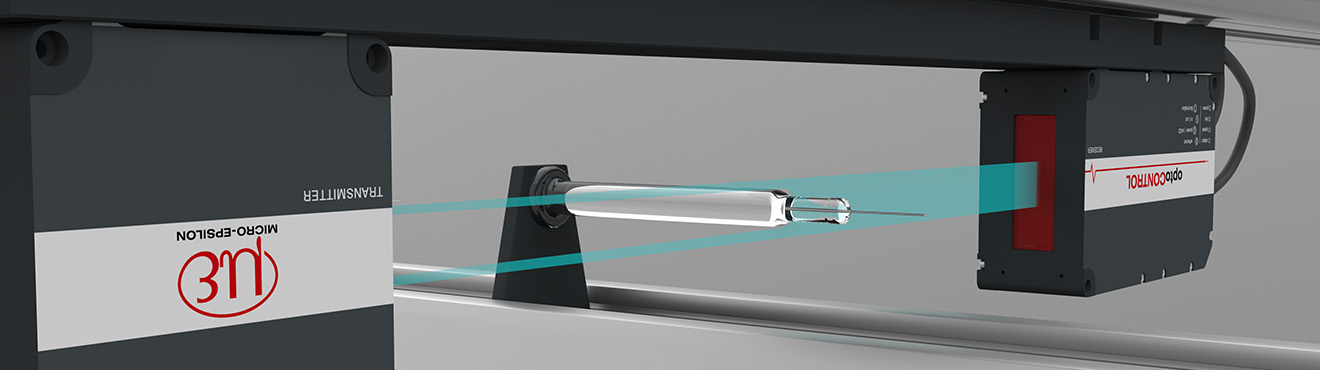

Med optoCONTROL 2700 från Micro-Epsilon går det att mäta alla relevanta parametrar hos kanyler inline och beröringsfritt. Detta omfattar kanylernas ytterdiameter (Gauge), utsticket över glaskroppen samt nålspetsens geometri (vinkel, längd och form). Därmed möjliggörs kontinuerlig kvalitetskontroll under tillverkningsprocessen.

optoCONTROL 2700 LED-mikrometer finns i två versioner med mätområden på 10 mm och 40 mm och kan detektera mycket små objekt med diametrar från 30 µm i diameter. LED-mikrometern erbjuder en submikrometerupplösning på 10 nm. Därmed uppfyller optoCONTROL 2700 alla krav för att kunna mäta även kanyler mindre än 33 Gauge med en noggrannhet på 1 µm enligt ISO 9626. Även kanylens utstick över glaskroppen kan bestämmas exakt tack vare förinställningen ”Konturmätning”.

LED-mikrometern registrerar mätobjektets exakta inriktning och vinkel. Tack vare aktiv lutningskorrigering anpassas mätvärdet i realtid efter mätobjektets lutning och kan avges med hög precision. På så sätt kan inriktningen av glaskroppens mittaxel i förhållande till kanylens mittaxel samt vinkeln på den snedslipade nålspetsen bestämmas.
