Högpresterande kontroller (flerkanal) för kapacitiva avståndssensorer
capaNCDT 6500 är en mycket högpresterande kontroller för beröringsfri mätning av läge, avstånd och position – överallt där nanometerprecision krävs. Med en hög mätfrekvens lämpar den sig även för mätuppgifter med snabba rörelser. Utöver analogutgången står ett Ethernet-gränssnitt samt ett realtidskapabelt EtherCAT-gränssnitt till förfogande. Med varje kontroller kan upp till 8 sensorer drivas – alla sensorer i portföljen är kompatibla.
Speciella egenskaper
- Maximal upplösning och linjäritet för nanometerprecision
- Utmärkt temperatur- och långtidstabilitet
- Hög gränsfrekvens 8,5 kHz och mätfrekvens (digitalutgång) 7,8 kHz
- Olika gränssnitt för enkel integration: Analog (U/I), Ethernet eller EtherCAT
- Långa sensorkablar upp till 40 m kan realiseras
- Flerkanal: Upp till 8 sensorer per kontroller
- Kompatibel med alla kapacitiva sensorer från Micro-Epsilon
Maximal upplösning
DT6500-kontrollern möjliggör synkron drift av upp till åtta mätkanaler – perfekt för applikationer där flera mätvärden måste registreras samtidigt. Integrerade matematikfunktioner möjliggör beräkning av de enskilda signalerna utan extern utvärdering.
För större system kan flera kontroller synkroniseras externt. Därmed kan även fler än 8 sensorer drivas parallellt utan inbördes påverkan. Detta säkerställer stabila och konstant precisa mätvärden – även i komplexa flerkanalsapplikationer.

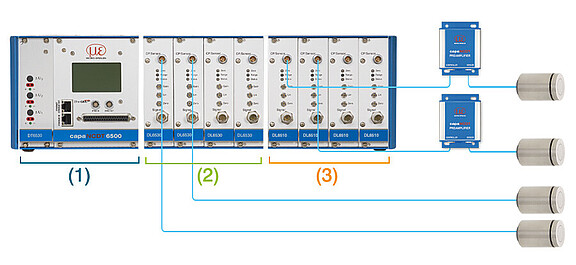

Flexibelt flerkanalssystem
Mätsystemet består av en kontroller med integrerad display samt en demodulator per sensor, vilka monteras tillsammans i ett rack. De två tillgängliga kontroller-racken rymmer upp till 2 respektive upp till 8 demodulatorer. En högpresterande demodulator finns tillgänglig som, beroende på applikation, kan användas med integrerad eller extern förförstärkare. Båda versionerna är kompatibla med samtliga sensormodeller från Micro-Epsilon.

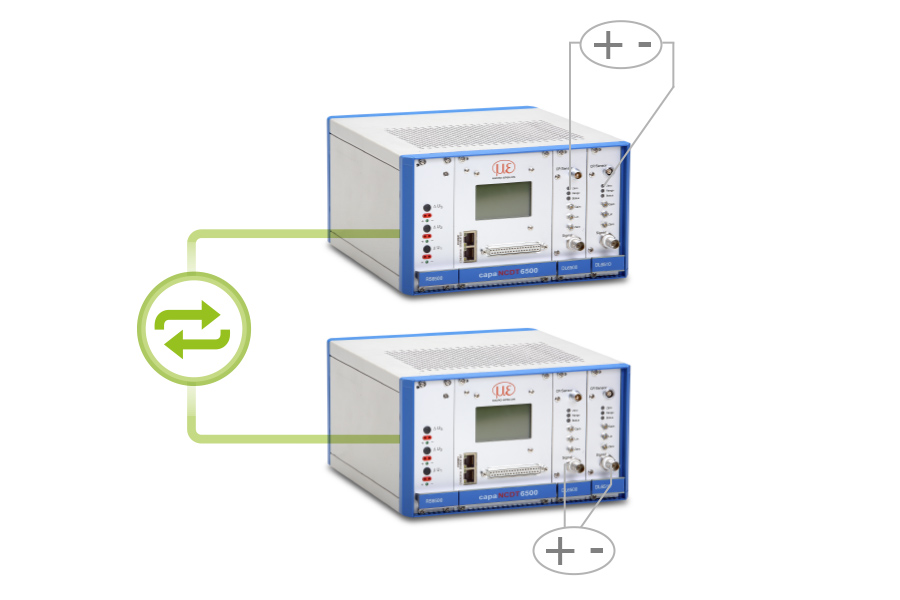

Matematikfunktioner & synkronisering av flera kontroller
Med kontrollern DT6500 kan du synkront använda upp till åtta mätkanaler samtidigt och exakt – perfekt för applikationer där mätvärden måste registreras samtidigt och tillförlitligt jämföras med varandra. Tack vare integrerade matematikfunktioner kan signalerna kombineras och beräknas direkt i kontrollern – utan omvägar via extern utvärdering.
För större installationer finns dessutom extern synkronisering mellan flera kontroller tillgänglig. Därmed kan även fler än åtta sensorer användas parallellt och ömsesidig påverkan mellan sensorerna undviks. Resultatet: stabila, konsekvent exakta mätvärden – även i krävande applikationer med flera sensorer.
Enkel användning via webbgränssnitt
Tack vare ett användarvänligt webbgränssnitt krävs ingen extra mjukvara för konfiguration av kontroller och sensorer. Webbgränssnittet nås via en Ethernet-förbindelse, via vilken alla inställningar kan göras. Med detta kan filter, aritmetiska länkar och ytterligare parametrar som triggerfunktioner, mätvärdeslagring och linjärisering enkelt användas.
