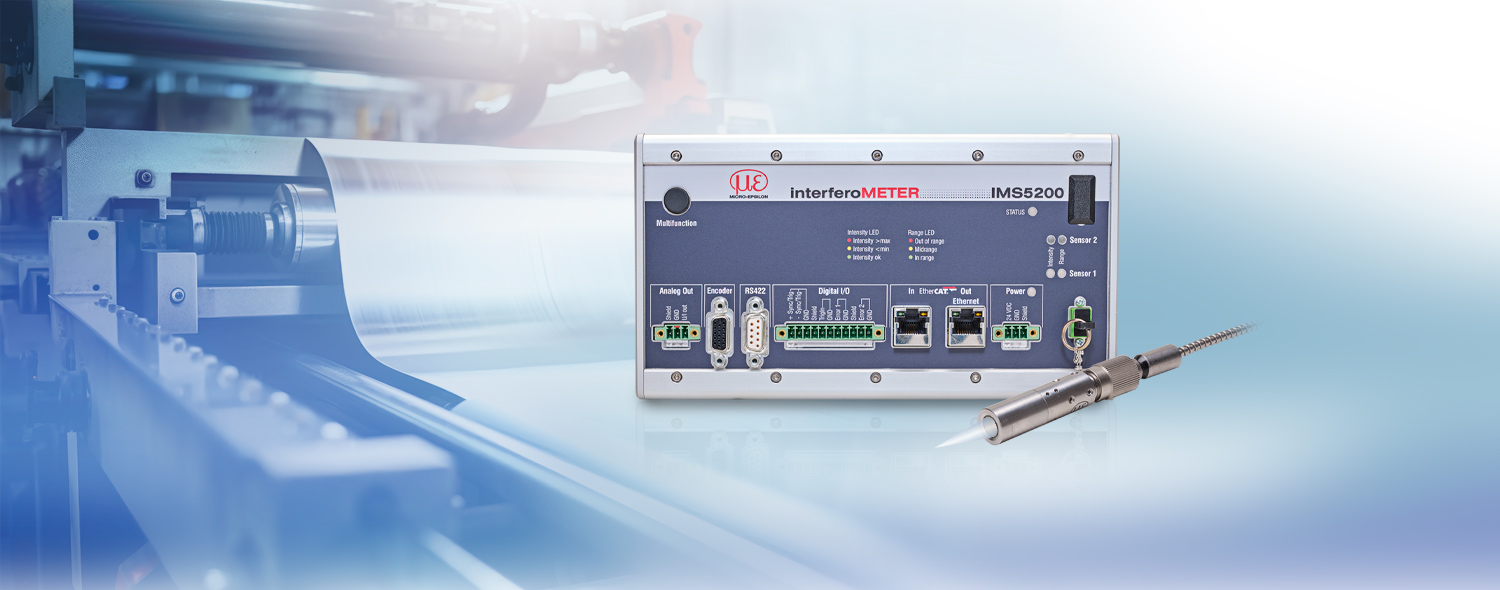

interferoMETER 5200-TH

Tjockleksmätning med hög precision av de tunnaste glasen och filmerna

Vitljusinterferometer för stabil tjockleksmätning med submikrometernoggrannhet

Den nya vitljusinterferometern IMS5200-TH öppnar upp nya möjligheter för snabb och stabil tjockleksmätning. Kontrollern har en intelligent utvärdering och möjliggör exakt tjockleksmätning av transparenta skikt från 1 µm. Tack vare den höga mätfrekvensen på upp till 24 kHz lämpar sig IMS5200-modellerna utmärkt för industriellt bruk.

logo

Speciella egenskaper

  1. Mätfrekvens upp till 24 kHz för snabba och stabila mätningar
  2. Enkel integration tack vare stort arbetsområde
  3. Exakt skikttjockleksmätning: 1 µm till 100 µm
  4. Multi-Peak: Möjlighet till flerskiktsmätning av upp till 5 skikt
  5. Industrioptimerad sensor med robust metallhölje
  6. Kan användas i vakuum
  7. Enkel konfiguration via webbgränssnitt
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.
För mätning av luftspalten mellan två glasplattor (n~1) är mätområdet 1,5 µm ... 150 µm. För mätning av glastjocklek (med brytningsindex ~1,5) 1 µm till 100 µm.

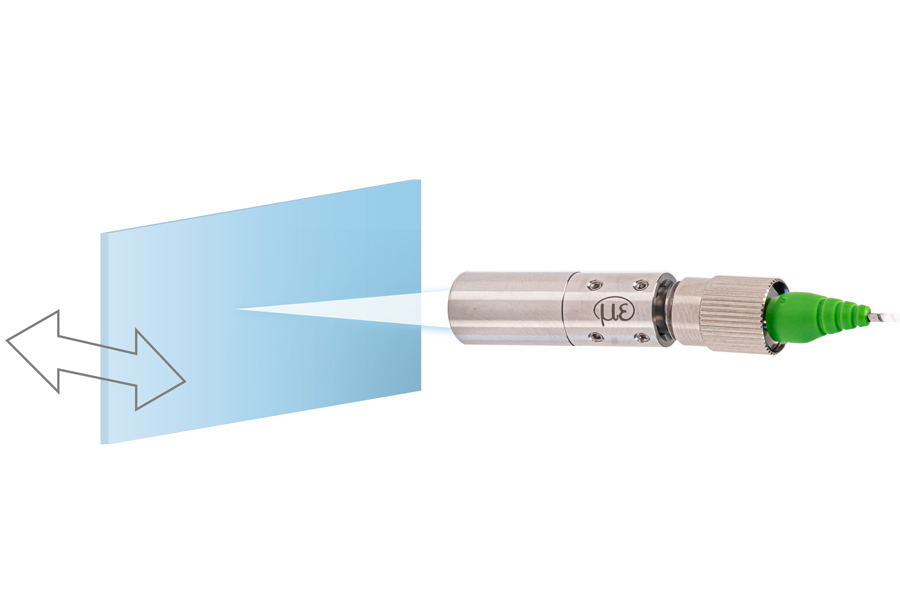

Stabil tjockleksmätning med varierande mätavstånd

IMS5200-TH-vitljusinterferometer används för tjockleksmätningar med hög precision. En avgörande fördel här är den avståndsoberoende mätningen, där ett tjockleksvärde med nanometernoggrannhet uppnås även med rörliga objekt. Mätområdet på 1 till 100 µm gör det möjligt att mäta tunna transparenta skikt och filmer.

logo

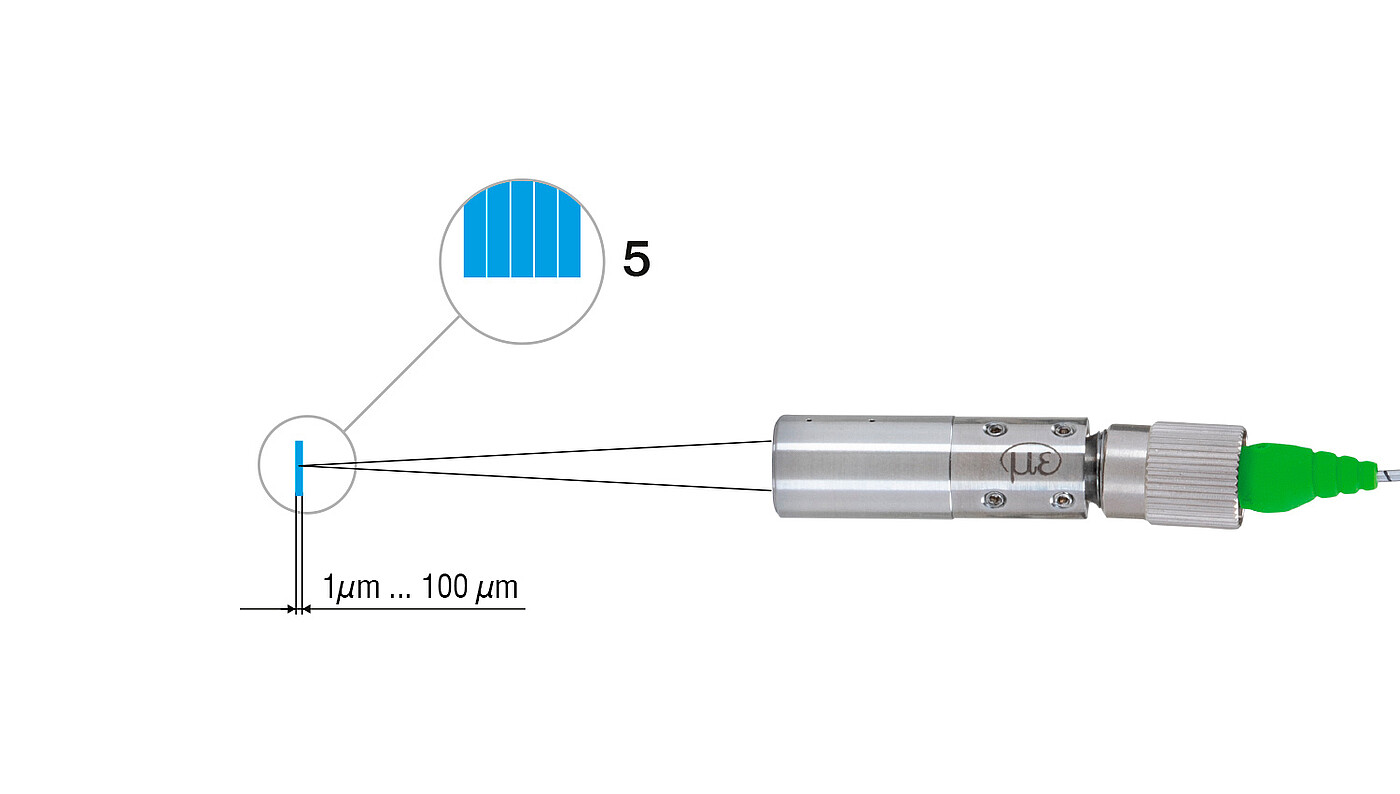

Tjockleksmätning av flera skikt

Med Multi-Peak-kontroller-varianten kan flera signaltoppar analyseras samtidigt. Detta möjliggör tjockleksmätning av flera skikt på transparenta objekt eller laminerat glas. Kontrollern matar ut tjockleksvärdena med maximal stabilitet oavsett deras position.

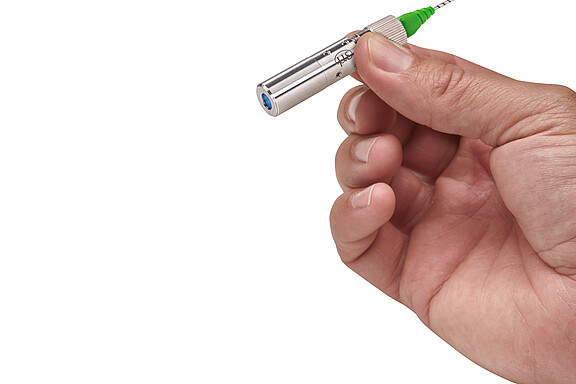

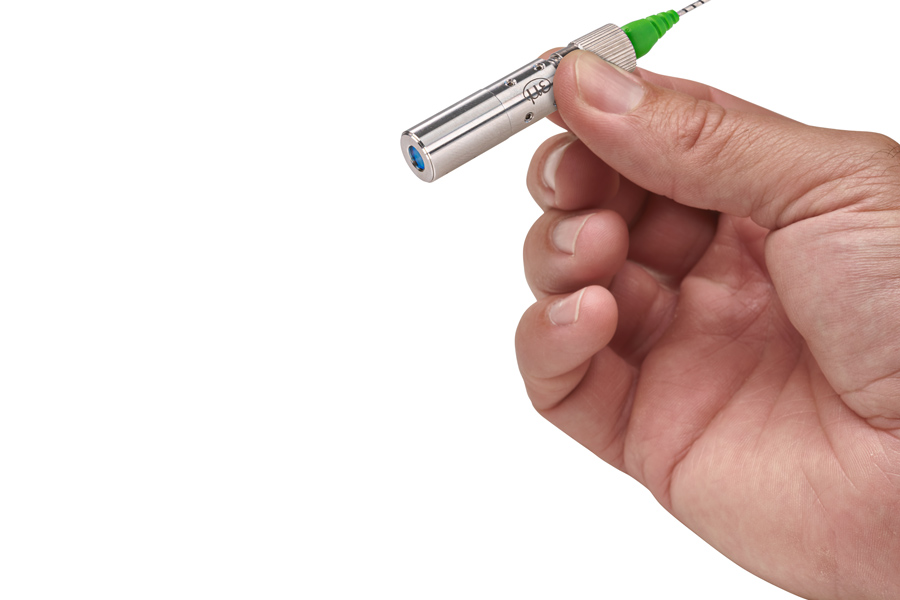

Idealisk för industriella miljöer

Den robusta sensorn och kontrollern i metallhöljet gör systemet idealiskt för integration i produktionslinjer. Tack vare den kompakta sensorkonstruktionen och det stora arbetsområdet är sensorn enkel att integrera och ger stabila mätresultat även vid vibrationer. Kontrollern kan installeras i kontrollskåpet med hjälp av montering på DIN-skena. Kabellängder på upp till 10 m gör att sensorn och kontrollern kan vara fysiskt åtskilda. Idrifttagning och parametrering sker enkelt via webbgränssnittet och kräver ingen installation av mjukvara.

Ett stort antal modeller för anspråksfulla mätuppgifter

Modell Mätområde/mätområdets start Linjäritet Antal mätbara skikt Användningsområden
IMS5200-TH26 26 mm ±2 mm/1 µm bis 100 µm  < 1 nm 1 skikt Snabb, stabil inline-mätning av tunna transparenta skikt: t.ex. beläggningar på filmer och glas
IMS5200-TH26/VAC
IMS5200MP-TH26 Upp till 5 skikt
