Next Level-mätning av band- och plattmaterial
Sensorsystemen thicknessGAUGE ger exakta tjockleksmätningar av band- och plattmaterial med en tjocklek på upp till 50 mm. Både C-ramsystem, som enkelt kan sättas in i produktionslinjen, och stabila O-ramsystem som integreras i linjen finns tillgängliga.
Flexibiliteten när det gäller vilka material som ska mätas beror på de olika mätprinciper som de använda sensorerna bygger på. Beroende på version är modellerna utrustade med laserprofilsensorer, laserpunktsensorer, konfokala, kapacitiva och virvelströmssensorer. Olika mätområden och mätbredder finns också tillgängliga. Mätningar med fasta spår vid bandens kant, tjockleksmätningar med flera spår, mitttjockleksmätningar med fasta spår eller traverserande tjockleksmätningar kan utföras.
Anpassningar kan genomföras snabbt och kostnadseffektivt. Med dessa nyckelfärdiga system är tjockleksmätning inline mycket enkelt och kan utföras till ett enastående förhållande mellan pris och prestanda. Komponenterna är också redan justerade, kalibrerade och temperaturkompenserade, vilket innebär att thicknessGAUGE levererar extremt exakta mätresultat.
Förutom kraftfull Micro-Epsilon-sensorteknik ingår även en omfattande styrsystem- och utvärderingsprogramvara, en mekanisk förflyttningsaxel och en automatisk kalibrering. Ett kraftfullt programvarupaket finns tillgängligt via den multi-touch-kompatibla IPC-panelen som ingår i leveransen.

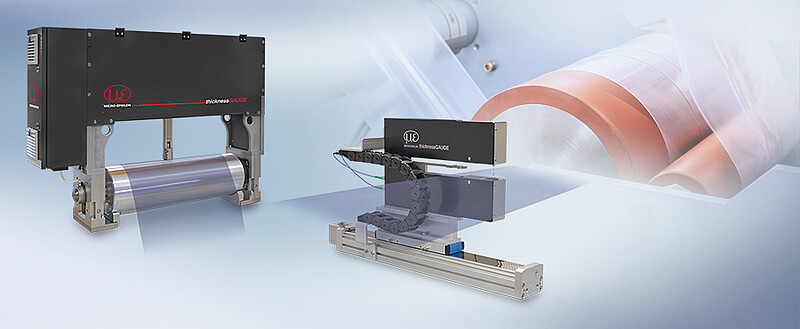

thicknessGAUGE 3D
Sensorsystemet för inline-profilbedömning och 3D-mätning av band- och plattmaterial består av en C-ram i aluminium med två laserskannrar, en linjäraxel för automatisk kalibrering och en kompakt bussplintdosa. Dessutom finns det en pekdator av industrityp med förinstallerad programvara som gör en analys av de individuella profilerna för de två sensorerna och beräknar dem som ett 3D-punktmoln eller skickar dem till ett styrsystem för vidare beräkning. Den används t.ex. vid batteriproduktion där det krävs maximal precision.
thicknessGAUGE C.LP
Laserprofilskannrar kan användas för att mäta tjockleken på strukturerade material, men också för att kompensera för bandlutningsvinklar och medelvärdesberäkna profiler. De två optiska avståndsgivarna är fästa mitt emot varandra på ramen och känner av avståndet till bandmaterialet. Det exakta tjockleksvärdet bestäms enligt differensprincipen..
thicknessGAUGE O.EC
thicknessGAUGE O.EC är idealisk för plastband och beläggningar. Den är utformad i en stabil O-ramskonstruktion med en aluminiumvals och integrerat styrskåp och använder sig av combiSENSOR. Detta ger mätvärden med submikrometernoggrannhet och samtidigt hög signalstabilitet. combiSENSOR kombinerar en kapacitiv sensor med en induktiv sensor baserad på virvelström.
