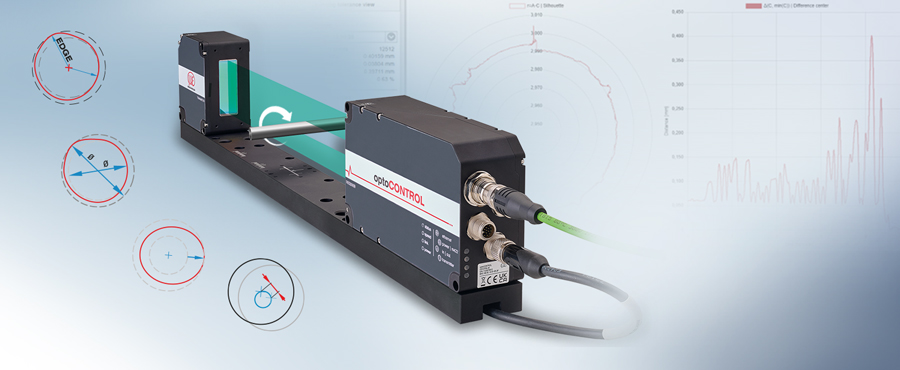

Med firmware-uppdateringen V012.000 erbjuder optoCONTROL 2700 nu möjligheten till en fullständig 360° inspektion av roterande komponenter. I stället för att bara registrera ett mätvärde vid en punkt roteras mätobjektet och utvärderas över hela sin omkrets. Systemet registrerar olika form- och positionstoleranser, t.ex. rund gång, rundhet, koncentriskhet och ovalitet. Resultaten visas överskådligt i ett cirkeldiagram och kan hämtas direkt via sensorns webbgränssnitt.
Form- och positionstoleranser
Koncentricitet är måttet på avvikelsen hos ett roterande mätobjekt från dess ideala rotationsaxel. Den beskrivs av skillnaden mellan omkretsens maximala och minimala avstånd till referenspunkten och ger allmänna indikationer på avvikelser från cirkelformen. Rundhet beskriver hur mycket tvärsnittet på ett runt mätobjekt avviker från en idealisk cirkel. Koncentricitet beskrivs av skillnaden mellan objektets maximala och minimala mittaxeln. Den anger hur mycket axeln avviker från den optimala mittaxeln. Ovalitet är en speciell formavvikelse där tvärsnittet inte är cirkulärt utan elliptiskt. Den definieras av skillnaden mellan den största och minsta ytterdiametern i förhållande till den genomsnittliga ytterdiametern.
Utökade användningsmöjligheter
Sensorns nya egenskaper används bland annat vid tillverkning av mekaniska axlar eller roterande komponenter. Här är det särskilt viktigt att detektera formavvikelser för att säkerställa funktion, passform och rörlighet. Inom glasindustrin möjliggör funktionen rotationssymmetrisk utvärdering av klarglasrör, eftersom den optiska precisionsmikrometern även mäter transparenta material med hög precision.
