Utsignaler för uppmätta värden

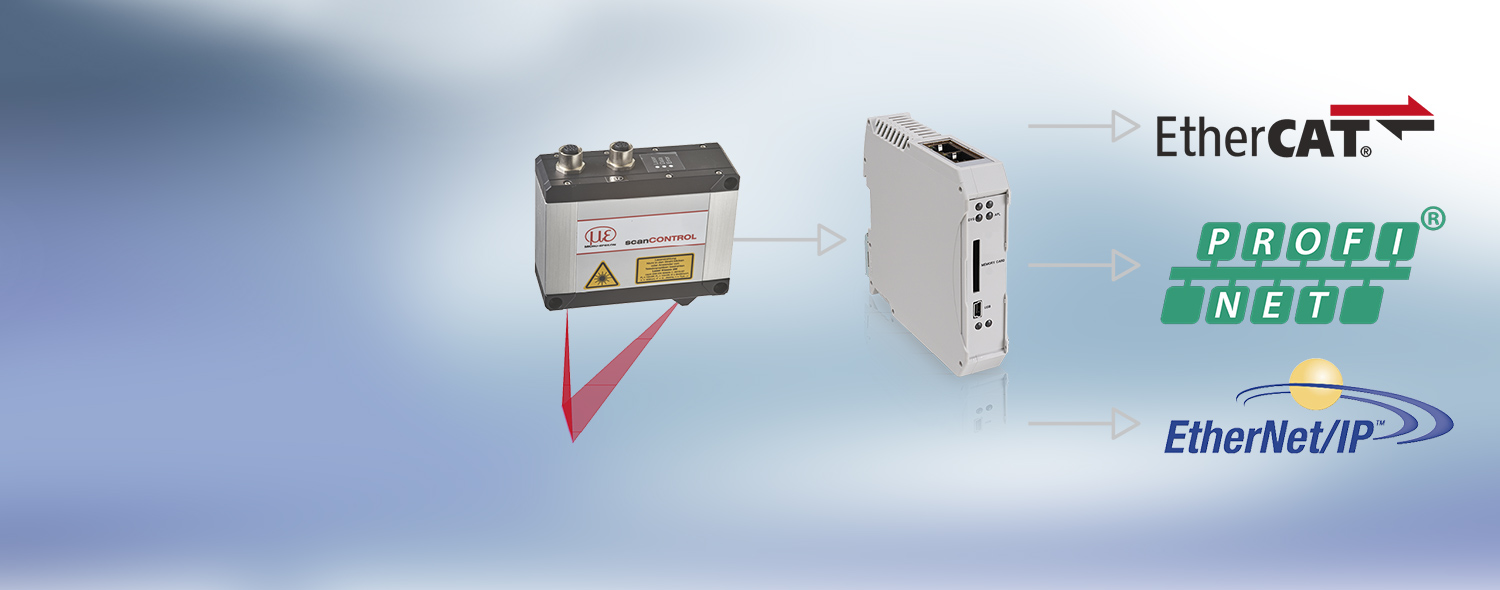

2D/3D Gateway och 2D/3D Output Unit möjliggör överföring av mätvärden från scanCONTROL SMART via olika gränssnitt.

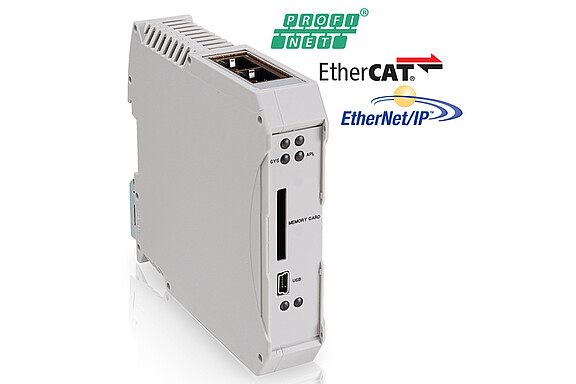

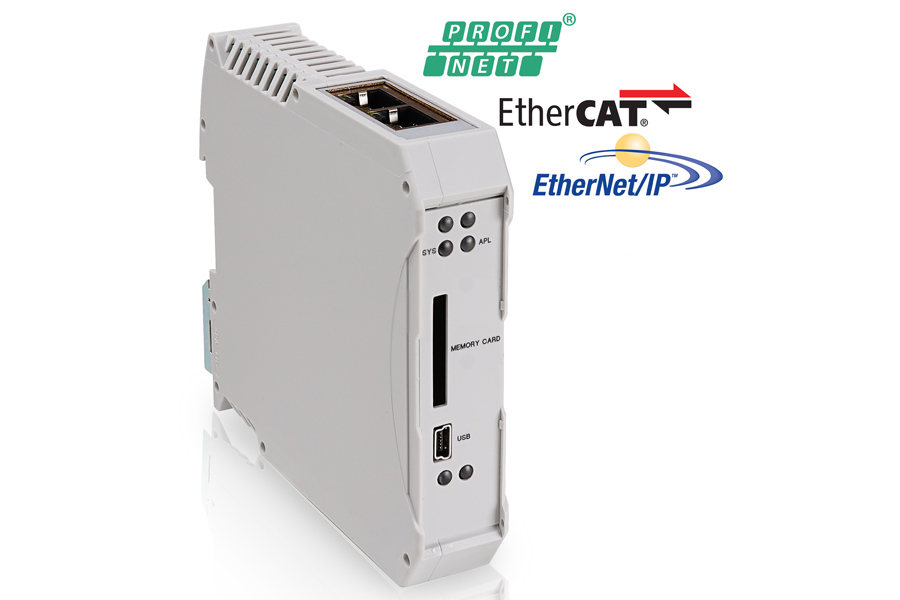

2D/3D Gateway
Varje 2D/3D Gateway kan kopplas till 4 givare. Den kommunicerar med scanCONTROL SMART-givaren eller med gapCONTROL-givaren via Ethernet Modbus. De uppmätta värdena konverteras därefter till Profinet, EtherCAT eller Ethernet/IP. Användaren utför inställningen av parametrarna med hjälp av en detaljerad bruksanvisning.

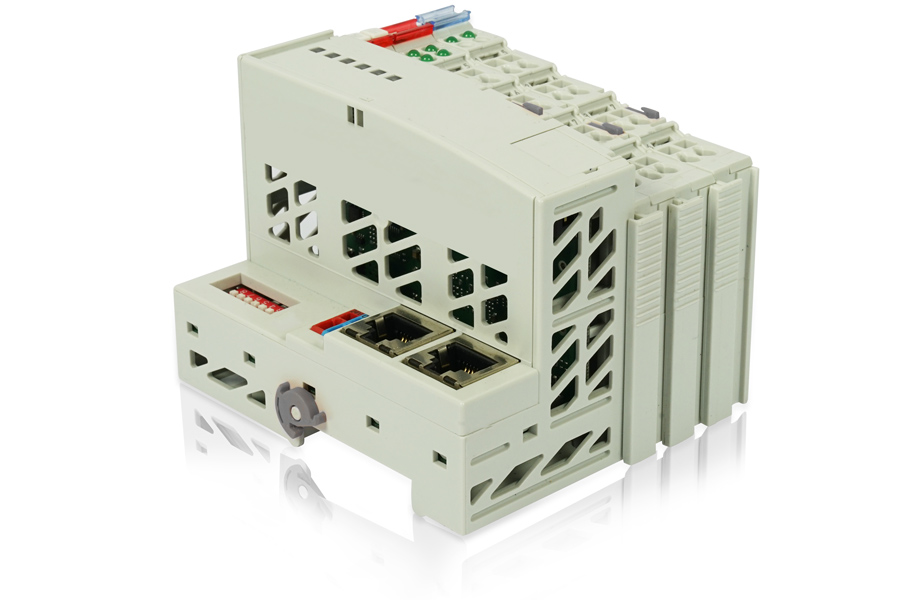

2D/3D Output Unit
Givarna i serierna scanCONTROL SMART och gapCONTROL kommunicerar direkt via Modbus-gränssnittet till Output Unit som konverterar mätvärdena till analoga eller digitala signaler (OK/NOK). Systemet består av en bas (Fieldbus coupler med en filtermodul och en end terminal) samt en eller två (analoga + digitala) utsignalenheter.
Följande utsignalenheter finns tillgängliga:
- Digital - 8 kanaler: positiv/negativ switching
- Analog - 4 kanaler: ±10V, 0-10V, 0-20 mA or 4-20 mA
