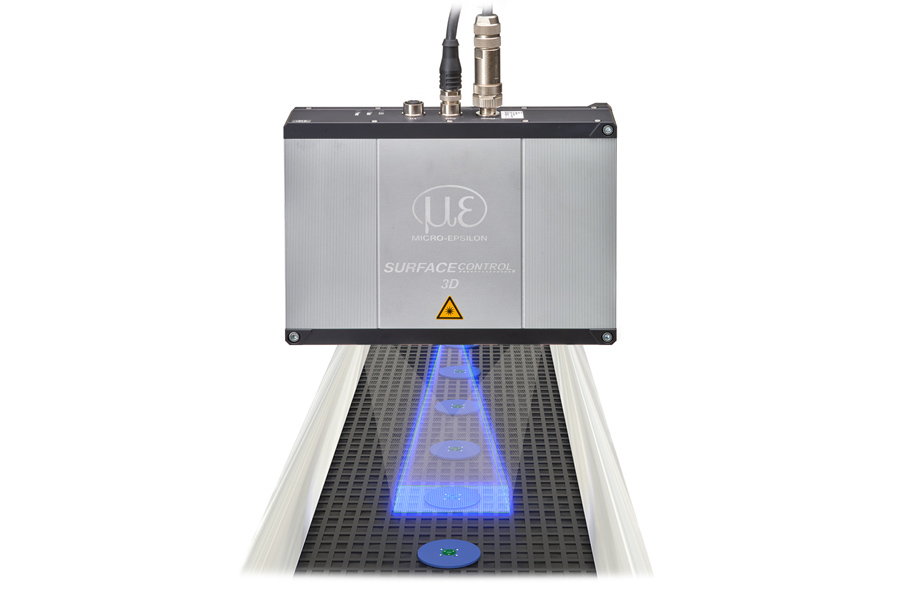

surfaceCONTROL 3D 3500

Den nya generationens inline 3D-mätning med hög precision

3D-snapshotsensorn med hög precision surfaceCONTROL 3D 3500 används för automatiserad optisk inspektion av geometri, form och ytor på diffust reflekterande ytor. surfaceCONTROL 3D 3500 kännetecknas av sitt kompakta utförande och höga mätnoggrannhet i kombination med snabb databehandling. Med en z-repetitionsprecision på upp till 0,25 µm sätter sensorn nya standarder för inline-3D-mätteknik med hög precision. Den detekterar tillförlitligt även de minsta avvikelserna i planhet och höjdskillnader. Två modeller täcker olika mätområden.

logo

Detaljer

  1. Mikrometerexakta ögonblicksbilder och samtidigt stora mätfält
  2. Snabb 3D-mätning från 0,2 s inspelningstid
  3. Maximal precision vid ner till 0,25 μm
  4. Digitala gränssnitt (integrerade): GigE Vision/GenICam
  5. Smal och kompakt sensorkonstruktion
  6. Upp till 2,2 milj. 3D-punkter/sekund
  7. Digitala gränssnitt (via 2D/3D Gateway): PROFINET/EtherCAT/EtherNet/IP*
  8. Digitala in-/utgångar: 4 konfigurerbara digitala I/O:er (för extern trigger, styrning av sensorn, utmatning av sensortillstånd)
[]
Kontakt
MICRO-EPSILON SENSOTEST AB
kontakt formulär
Din begäran om: {product}
* Obligatoriska fält
Vi behandlar dina uppgifter konfidentiellt. Läs vår integritetspolicy.

* Utvärderingar från 3DInspect kan överföras till en PLC via dessa fältbussar. Givarinställningar kan laddas av en styrenhet via 3DInspect med hjälp av parameter set mapping.

Den nya generationen 3D-mätningar

Förutom den snabba datautmatningen via Gigabit Ethernet, erbjuder sensorn ett extra digitalt I/O -gränssnitt. 2D/3D Gateway II stöder EtherNet/IP-, PROFINET- och EtherCAT -anslutningar. Kraftfulla mjukvaruverktyg möjliggör exakta 3D -mätningar och ytinspektioner. GigE Vision-kompatibilitet möjliggör också enkel integration i tredjeparts bildbehandlingsprogram. Den omfattande SDK:n för integrering av kundprogramvara rundar av mjukvarupaketet.

Applikationsexempel:

  • 3D-geometriinspektion och formdetektering
  • Inspektion av elektroniska komponenter
  • Detektion av defekter
  • Igenkännig av text och detektion av de finaste strukturerna i 3D

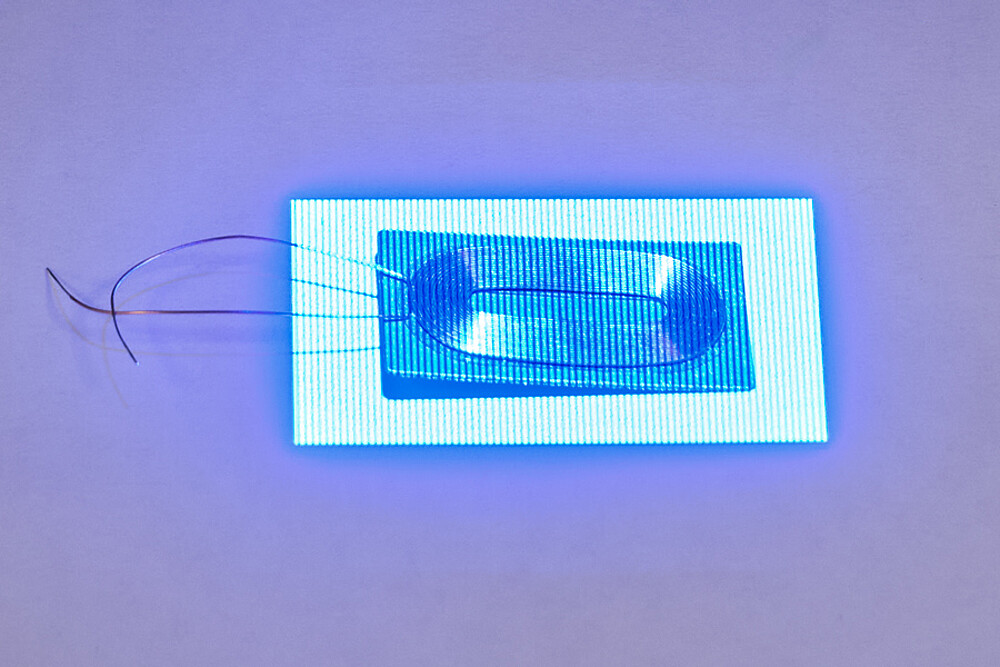

För 3D-mätuppgifter med maximal precision – surfaceCONTROL 3500-30

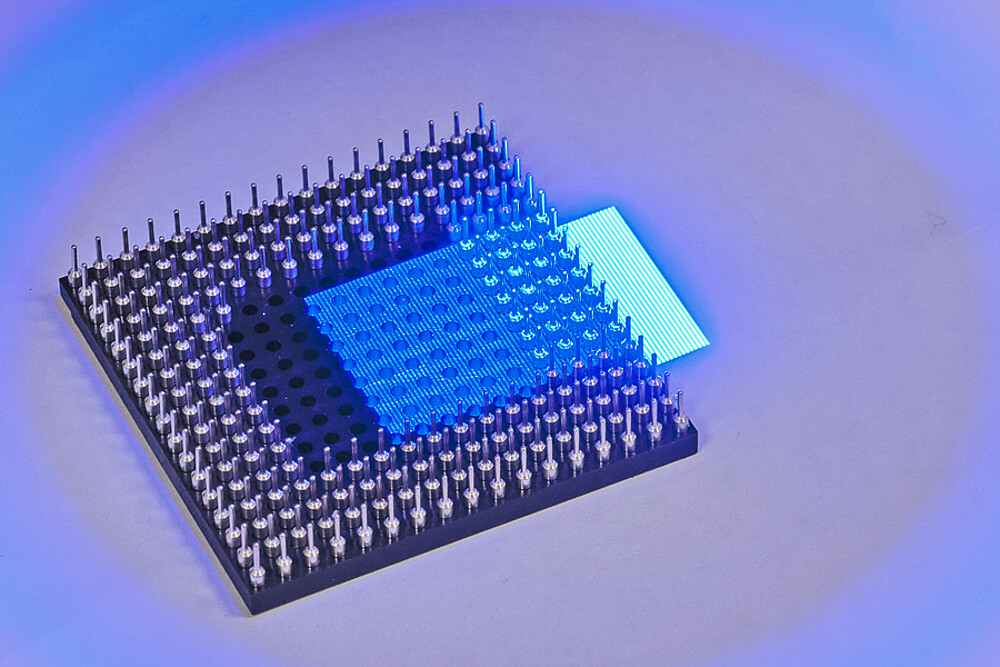

Med det mindre mätområdet på 30 x 18,5 mm registrerar surfaceCONTROL 35x0-30 mycket fina geometrier extremt exakt och tillförlitligt. Den höga upplösningen i z liksom den exakta repeterbarhet gör 3D-sensorn till den mest exakta på marknaden med 3D-Snapshot-sensorer. Dessutom detekteras mätobjekten vid ett arbetsavstånd på 130 mm. Den höga XY-upplösningen från 8 µm tillåter en ännu mer exakt registrering av minimala detaljer.

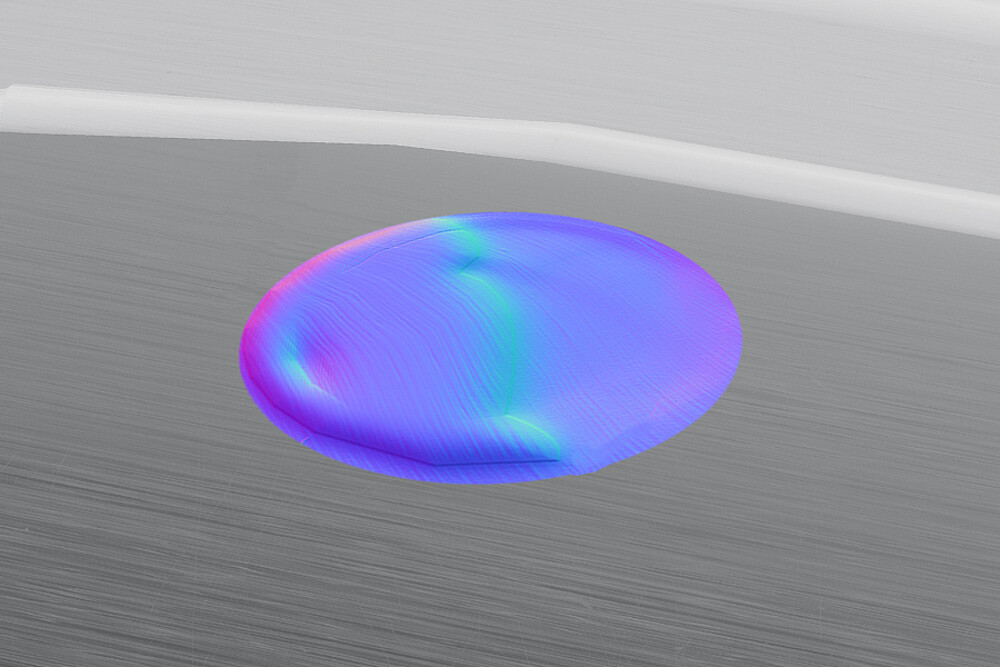

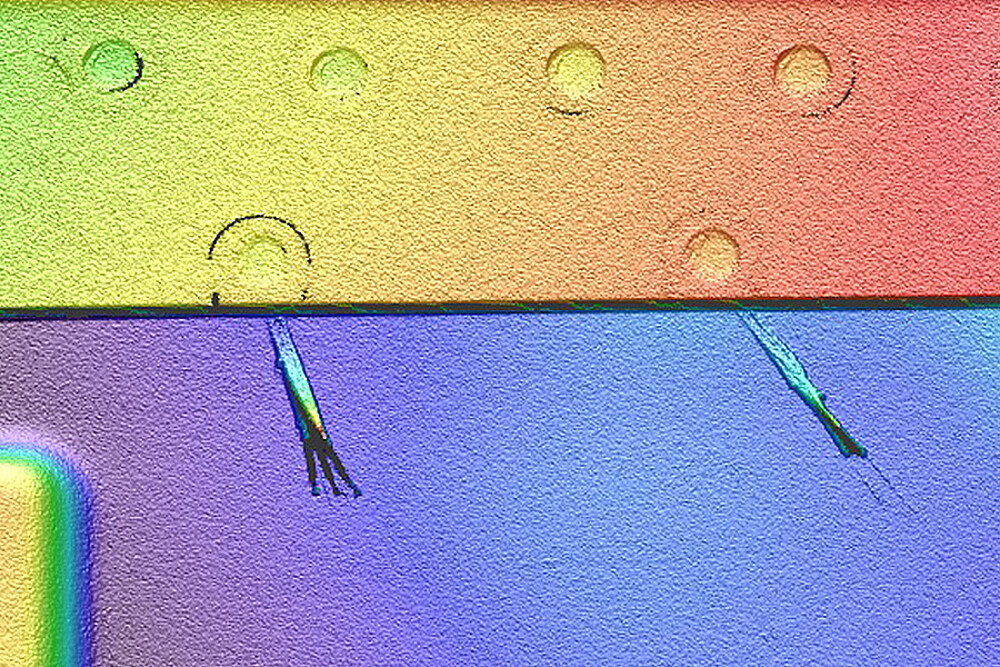

Stort mätområde och utmärkt precision – surfaceCONTROL 3500-240

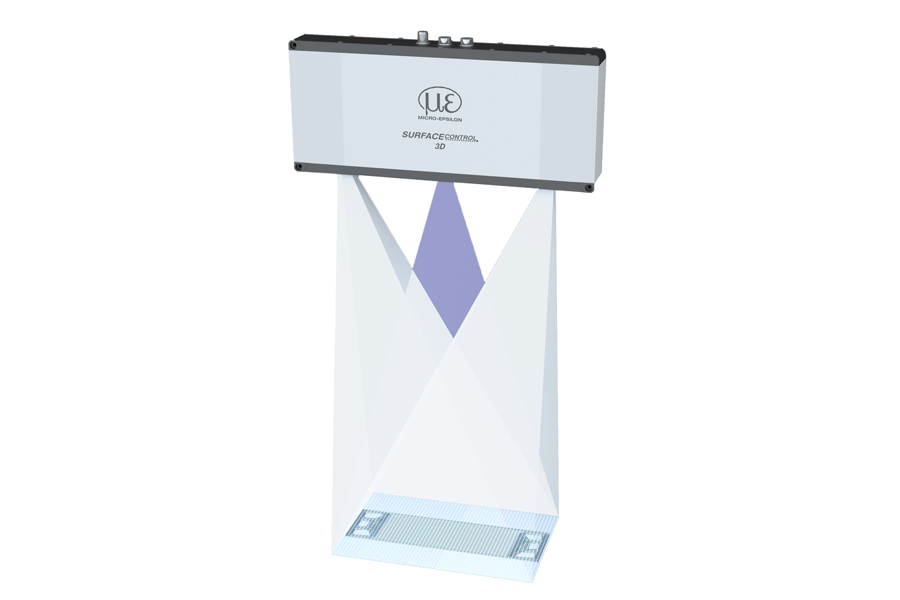

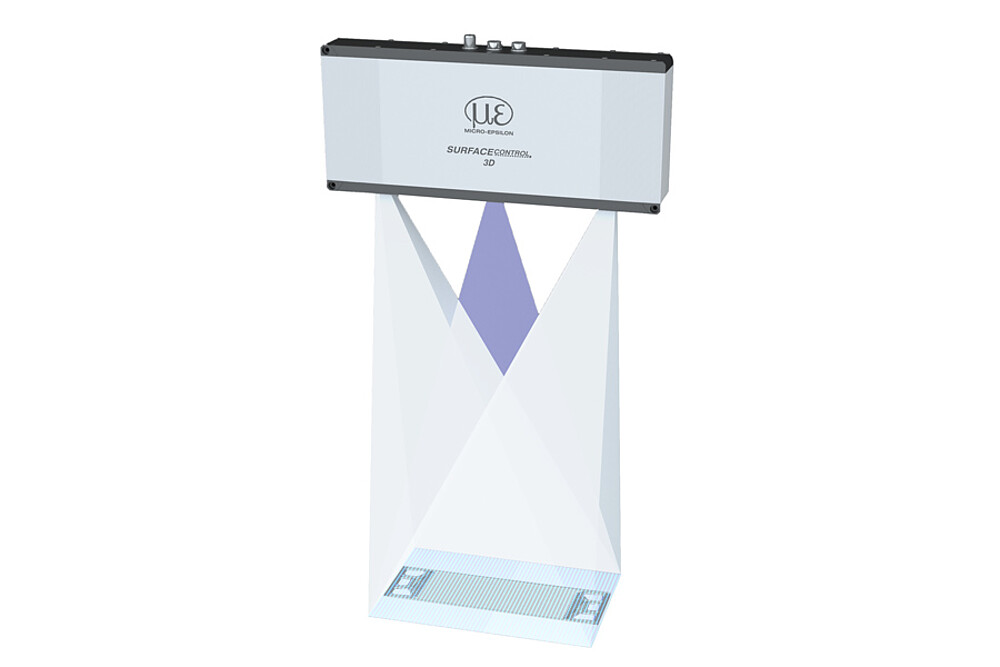

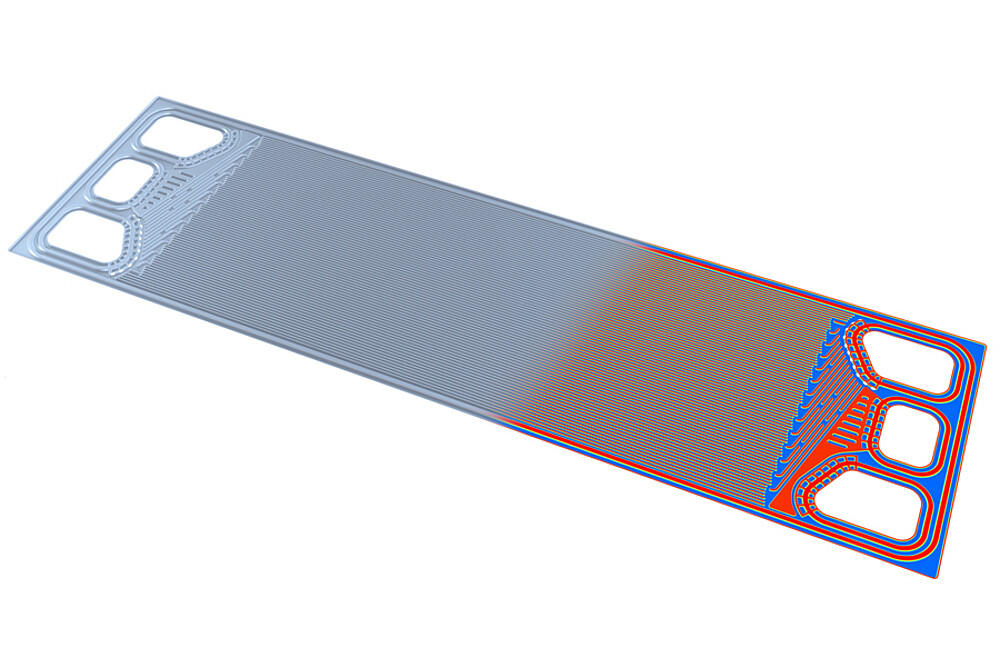

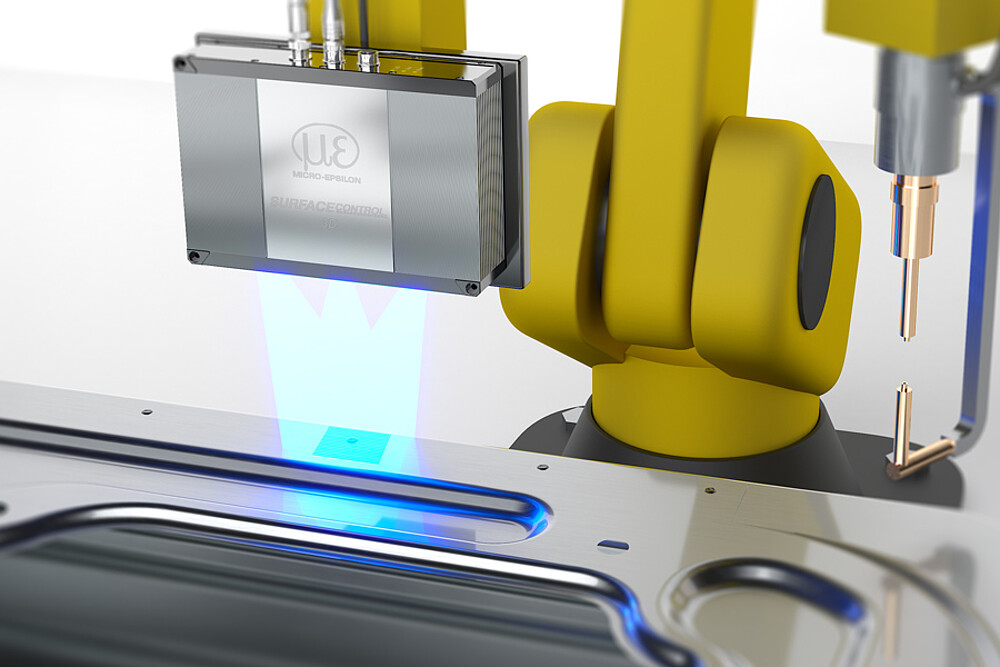

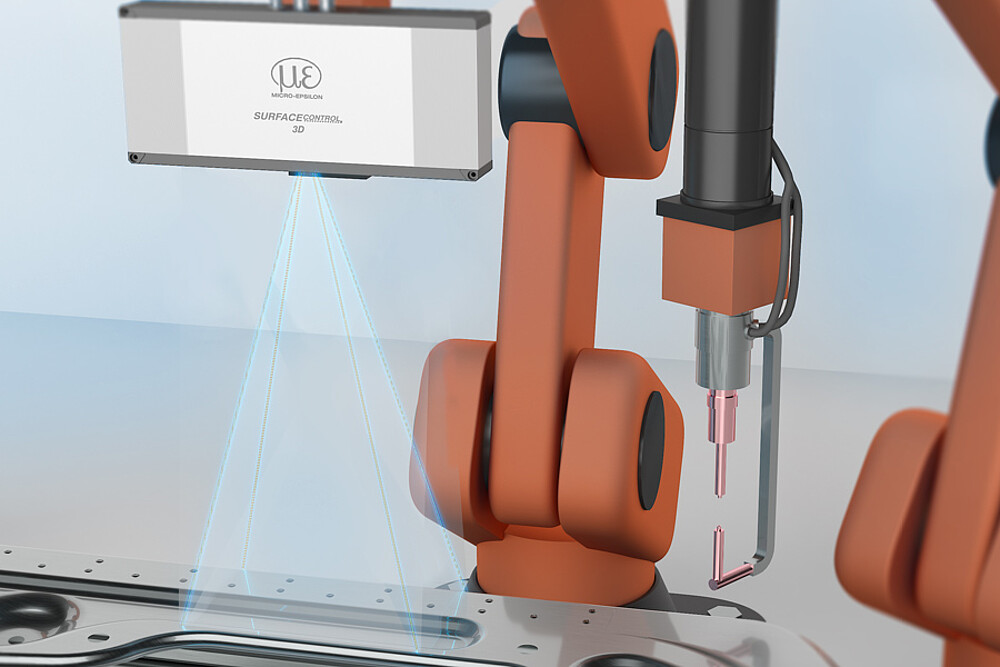

Med mätområdet på upp till 245 x 180 mm registrerar surfaceCONTROL 35x0-240 strukturer och detaljer på större målobjekt med mycket stor precision. Tack vare det stora z-mätområdet på 240 mm är sensorerna utmärkt lämpade för applikationer med stora mätvolymer. Den extrema z-upplösningen i kombination med det stora mätområdet ger maximal precision för mångsidiga tillämpningar, t.ex. kontroll av bipolära plattor för bränsleceller eller i robotapplikationer.

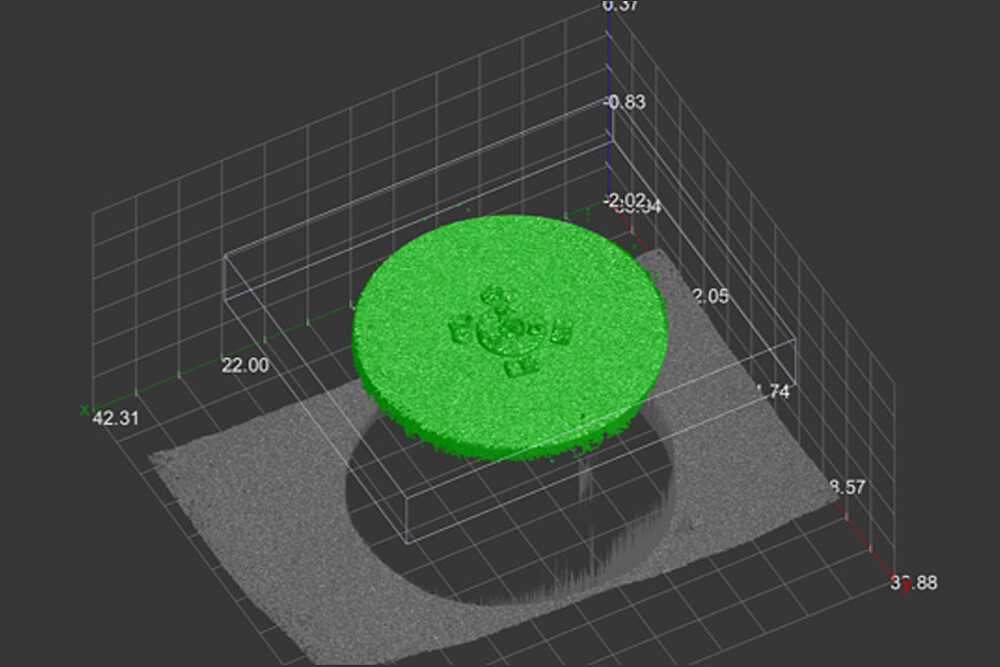

Programvara 3DInspect för 3D-mätningar och inspektion

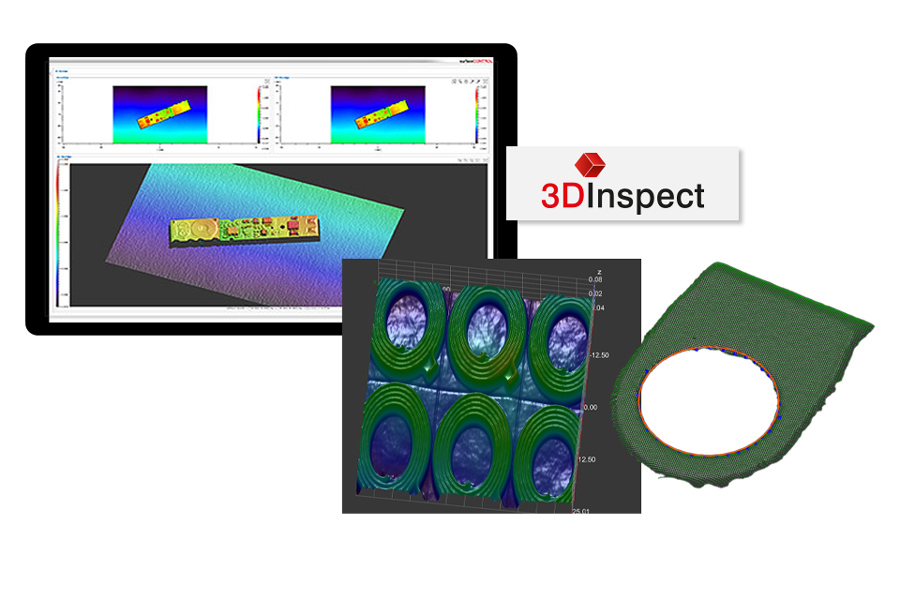

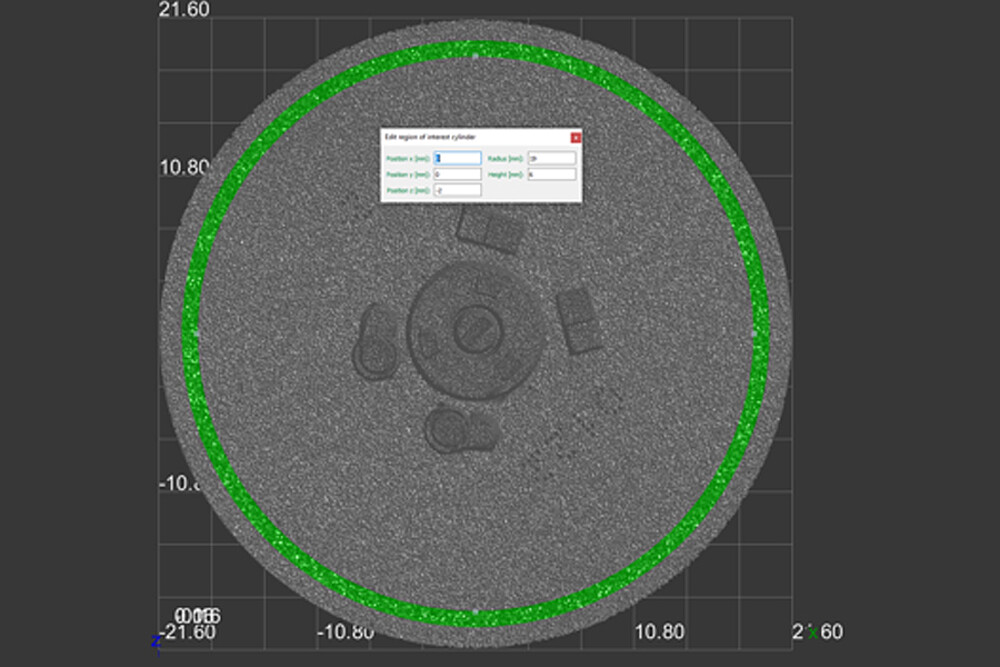

Programvaran 3DInspect är ett kraftfullt verktyg för inställning av sensorparametrar och industriella mätuppgifter. Denna programvara överför mätdata från sensorn via Ethernet och tillhandahåller data i tredimensionell form. Denna 3D-data bearbetas, utvärderas och bedöms vidare med mätprogram 3DInspect på datorn som vid behov loggas och överförs via Ethernet till en styrenhet. Om det behövs kan 3D-data sparas med programvaran. Dessutom är inställning och konfiguration av sensorn möjlig via programvaran. För anslutning till ett automatiseringsgränssnitt är det funktionella tillägget 3DInspect Automation möjlig vid användning av SC3510-sensorerna, som också omfattar dataloggning.
